Архитектура и интеграция стационарных систем на базе Intel Core Ultra 5: Анализ производительности, TCO и аппаратных ограничений для SOHO-сегмента (2026)

Проектирование инфраструктуры малых и домашних офисов (SOHO) в 2026 году требует строгого метрического подхода к оценке совокупной стоимости владения (TCO), энергоэффективности и пропускной способности подсистем ввода-вывода. Платформа FCLGA1851, базирующаяся на процессорах Intel Core Ultra 200S (кодовое имя Arrow Lake-S), демонстрирует фундаментальный переход от монолитного кремния к дезагрегированной (тайловой) архитектуре. Отказ корпорации Intel от внедрения технологии Hyper-Threading (SMT) и переход на многокристальную компоновку Foveros формируют новую парадигму распределения вычислительных потоков.

Для локального рынка Российской Федерации внедрение данных систем сопряжено со специфическими логистическими факторами параллельного импорта, а также с необходимостью жесткой валидации аппаратной совместимости модулей, включая новые нейронные сопроцессоры (NPU), с локализованными дистрибутивами на базе ядра Linux (Astra Linux, RED OS). Системный анализ стационарных ПК на базе процессоров Intel Core Ultra 5 (включая модели 245K, 235, 225 и энергоэффективные варианты T/H-серий) выявляет сложный компромисс между высокой многопоточной пропускной способностью (до 14 физических ядер) и аппаратными ограничениями первого поколения чиплетных десктопных решений. К таким ограничениям относятся физические лимиты пропускной способности шины PCIe 5.0 на чипсете Z890 и задержки контроллера памяти. Настоящий технический отчет предоставляет исчерпывающий структурный аудит платформы, опираясь на эмпирические данные, бенчмарки и спецификации вендоров.

Триангуляция: Вычислительная парадигма Arrow Lake-S

Дезагрегированная архитектура процессоров серии Core Ultra 5 представляет первый массовый опыт применения технологии 3D-компоновки в десктопном сегменте потребительского класса, где основные вычислительные блоки производятся на внешних литографических фабриках TSMC с использованием узла N3B (3 нм). Внедрение выделенного кристалла NPU 3 для матричных вычислений формирует главный архитектурный сдвиг поколения 2026 года. Практическая польза данной топологии для сегмента SOHO заключается в радикальном снижении базового тепловыделения в режимах простоя и повышении показателя IPC (Instructions Per Cycle) для ресурсоемких задач (СУБД, локальная компиляция кода).

Что это

Процессоры Intel Core Ultra 5 (микроархитектура Arrow Lake-S) классифицируются как стационарные чипы среднего ценового сегмента с тепловым пакетом (TDP), варьирующимся от 65 Вт для базовых версий до 125 Вт для моделей с индексом "K", при этом максимальный турбо-лимит (Maximum Turbo Power, PL2) достигает 159 Вт. Флагманская модель линейки Ultra 5 — 245K — оперирует 14 физическими ядрами, разделенными на два домена: 6 производительных ядер (Performance-cores, микроархитектура Lion Cove) и 8 энергоэффективных ядер (Efficient-cores, микроархитектура Skymont). Физическое отсутствие поддержки аппаратной многопоточности (Hyper-Threading) означает, что процессор обрабатывает ровно 14 вычислительных потоков.

Процессор устанавливается в новый разъем FCLGA1851 (габариты 45 мм x 37.5 мм) и требует использования материнских плат 800-й серии, включая корпоративные чипсеты Q870, рабочие станции W880 и массовые Z890/B860. Базовая поддержка системной памяти ограничена исключительно стандартом DDR5 с пропускной способностью 6400 МТ/с в двухканальном режиме, полностью исключая совместимость с предыдущим стандартом DDR4. Транзисторный бюджет только вычислительного кристалла составляет 17,800 миллионов транзисторов.

Младшие десктопные модели, такие как Core Ultra 5 225, выпущенные в январе 2025 года с рекомендованной розничной ценой (MSRP) около 246 долларов, предлагают усеченную конфигурацию из 10 ядер (6P+4E), 20 МБ кэш-памяти L3 и максимальную тактовую частоту до 4.9 ГГц. Эти чипы обладают заблокированным множителем (locked multiplier), что делает невозможным разгон сверх заводских спецификаций, позиционируя их как базовые элементы для стабильных офисных систем.

Отличия от предыдущих поколений

В отличие от монолитной кремниевой архитектуры процессоров Raptor Lake (13-е и 14-е поколения), чипы Arrow Lake-S физически разделены на несколько субкристаллов (тайлов), объединенных на базовой интерпозерной подложке. Главное структурное отличие, напрямую влияющее на производительность подсистемы памяти, заключается в интеграции контроллера ОЗУ и контроллера шины PCIe на отдельный тайл ввода-вывода (I/O Tile). Такая развязка неизбежно вносит дополнительные такты задержки (latency) при доступе ядер к оперативной памяти. По данным профильного тестирования (в утилитах класса AIDA64), если монолитные архитектуры прошлого поколения демонстрировали латентность около 65 нс, то платформа Arrow Lake-S в режиме синхронизации Gear 2 показывает задержки на уровне 80–90 нс, что критически важно рассчитывать при сайзинге In-Memory баз данных.

На уровне наборов инструкций (ISA) процессоры Core Ultra 5 серии 200S лишились поддержки векторных расширений AVX-512, предлагая интеграторам только инструкции базового профиля AVX и AVX2, которых достаточно для типичного бухгалтерского или ERP-софта, но которые ограничивают пиковую производительность в узкоспециализированных HPC-задачах. Взамен инженеры интегрировали блок аппаратного ускорения искусственного интеллекта — NPU 3 (Neural Processing Unit), обеспечивающий производительность на уровне 13 TOPS (Tera Operations Per Second) формата Int8. Графическая подсистема претерпела миграцию на архитектуру Xe-LPG (до 64 исполнительных блоков EU), обеспечивающую полноценное аппаратное ускорение кодирования мультимедийных потоков и поддержку вывода изображения высокого разрешения.

Инфраструктурная польза

Для среды малых офисов (SOHO) и локальных бизнес-серверов переход на платформу Core Ultra 5 обеспечивает удержание многопоточной пропускной способности на уровне 14-ядерных систем прошлого поколения (например, Core i5-14600K), однако со значительным снижением пикового энергопотребления с 181 Вт до 159 Вт. Наличие 20 процессорных линий интерфейса PCIe Gen 5 позволяет системному интегратору одновременно использовать высокопроизводительный дискретный графический ускоритель (в режиме x16) и передовой NVMe-накопитель (в режиме x4), что критично для локальных станций видеомонтажа или серверов баз данных. Встроенная аппаратная виртуализация (технологии VT-x, VT-d) включая IOMMU (PCI passthrough), позволяет пробрасывать физические PCI-устройства напрямую в гостевые операционные системы, устраняя программные задержки гипервизора, что делает чипы Ultra 5 пригодными для построения компактных хостов виртуализации (Proxmox, VMware ESXi).

Как работает дезагрегированная архитектура в настольном сегменте?

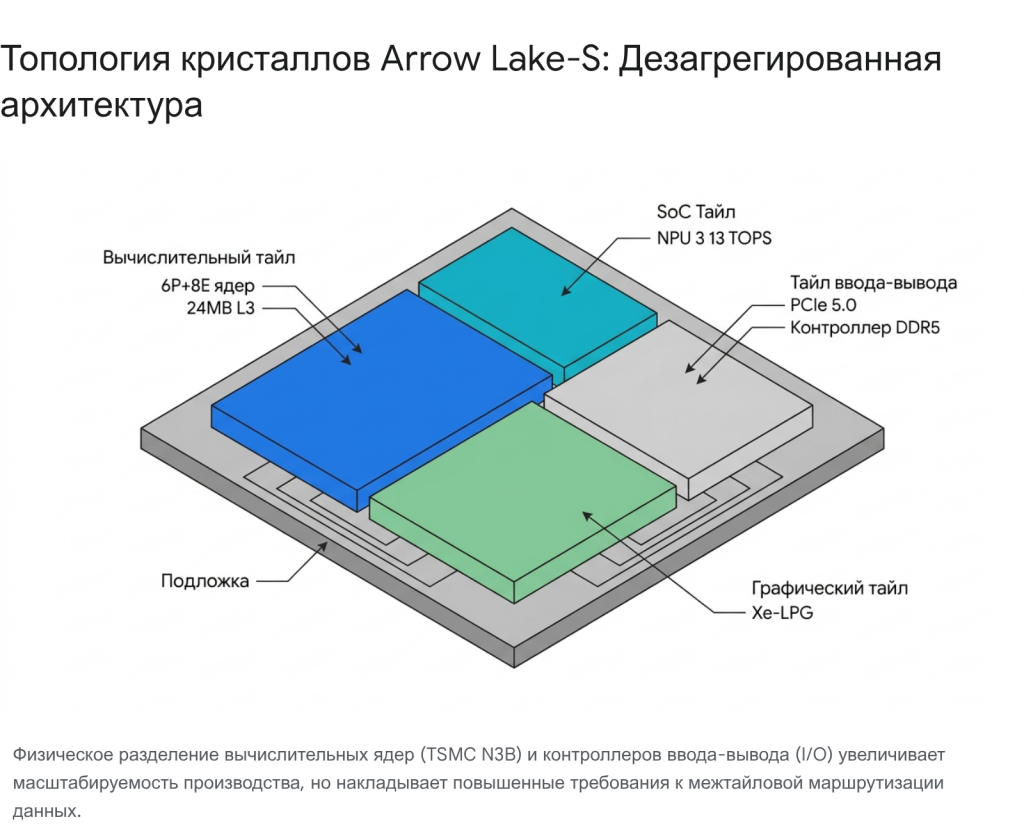

Процессорный комплекс Arrow Lake-S функционирует на базе сложного асинхронного взаимодействия четырех независимых тайлов (Compute, Graphics, SoC, I/O), связанных высокоскоростным межсоединением Foveros с микроскопическим шагом контактов. Данный топологический подход позволяет изолировать контуры тепловыделения высокочастотных вычислительных ядер от контроллеров памяти и дисплея, однако требует прецизионной диспетчеризации аппаратных потоков на уровне планировщика (Thread Director) операционной системы.

Вычислительный тайл (Compute Tile) объединяет ядра Lion Cove и Skymont в единый логический кластер с общим кэшем третьего уровня (L3) объемом 24 МБ для моделей 245K и 235. Внутренняя иерархия памяти пересмотрена: индивидуальный кэш второго уровня (L2) увеличен до 3 МБ на каждое производительное ядро (P-core) и до 4 МБ на общий кластер энергоэффективных ядер (E-core), обеспечивая суммарный объем L2 в 26 МБ. Ядра Lion Cove достигают максимальной частоты турбо-буста 5.2 ГГц (для модели 245K) при базовой частоте 4.2 ГГц. Ядра Skymont оперируют в диапазоне от 3.6 ГГц до 4.6 ГГц. Инженерной особенностью архитектуры выступает повышение метрики IPC для ядер E почти на 50 процентов относительно предыдущей микроархитектуры Crestmont. Это позволяет планировщику ОС удерживать тяжелые фоновые потоки (декомпрессия бэкапов, индексация баз данных) исключительно на кластере E-ядер, физически не подавая питание на высокочастотные P-ядра, что минимизирует метрику TCO (Total Cost of Ownership) в части затрат на электроэнергию.

Нейронный сопроцессор (NPU 3.0), физически размещенный в SoC-тайле, классифицируется как блок энергоэффективного логического вывода (AI Inference) с вычислительной плотностью 13 TOPS. В отличие от дискретных графических процессоров, NPU взаимодействует с системной памятью по выделенной шине SoC с минимальными задержками, поддерживая стандартизированные фреймворки машинного обучения OpenVINO, WindowsML, DirectML, WebNN и ONNX RT. Его утилитарная функция в SOHO-системах сводится к аппаратной разгрузке центрального процессора от задач обработки сигналов сенсоров (шумоподавление микрофонов, размытие фона веб-камер в видеоконференциях) и легкой аналитики корпоративных данных, обеспечивая работу алгоритмов без превышения базового теплового лимита PL1.

Производительность накопителей: Почему PCIe 5.0 ограничен 12.3 ГБ/с?

Подсистема дискового ввода-вывода на материнских платах с чипсетом Z890 (процессорный разъем LGA1851) демонстрирует техническую аномалию проектирования, при которой пропускная способность физических слотов M.2 стандарта PCIe 5.0 жестко лимитируется на уровне 12.3 ГБ/с. Теоретический предел четырех линий интерфейса PCIe 5.0 (x4) составляет 15.7 ГБ/с, а передовые твердотельные накопители 2026 года (в частности, Samsung 9100 PRO, Crucial T705, SK Hynix Platinum P51) сертифицированы для обеспечения последовательного чтения на скорости до 14.8 ГБ/с и записи до 13.4 ГБ/с. В рамках архитектуры Arrow Lake-S данный пропускной потенциал остается нереализованным.

Независимые лабораторные исследования (в частности, тесты портала Tom's Hardware с накопителями Micron 4600 и Samsung 9100 Pro) зафиксировали, что показатели последовательного чтения не превышают порог в 12.3 ГБ/с при прямом подключении SSD к основному M.2 разъему материнской платы. Примечательно, что установка аналогичного накопителя через специализированную плату расширения (например, Asus Hyper M.2 add-in PCIe card) напрямую в основной слот PCIe 5.0 x16 возвращает пропускную способность к норме в 14.3 ГБ/с. Корпорация Intel пока не выпустила официального документа Errata, подтверждающего, является ли это дефектом физической разводки сигнальных линий на текстолите Z890, или фундаментальной аппаратной задержкой логики внутри тайла ввода-вывода.

При этом для системных администраторов сегмента SOHO крайне важно понимать специфику дисковых нагрузок: финансовая нецелесообразность покупки дорогих PCIe 5.0 SSD для локальных серверов 1C обусловлена не лимитом последовательной скорости, а самими механиками работы баз данных. Для СУБД критична метрика случайного чтения и записи мелких блоков (4K Random IOPS). Архитектурное ограничение M.2 портов Z890 никак не урезает операции 4K, скорость которых даже у флагманов редко превышает 100–150 МБ/с на минимальной глубине очереди (QD1). Твердотельные накопители класса PCIe 4.0 обеспечивают идеальный баланс стоимости внедрения и производительности, поскольку их IOPS-потенциал раскрывается на платформе Arrow Lake в полном объеме.

Локальный рынок: Как геоконтекст 2026 года влияет на доступность SOHO-решений?

В условиях строгих логистических ограничений 2026 года российский рынок вычислительного оборудования (RU) функционирует с опорой на дистрибутивные каналы параллельного импорта, что формирует специфическое ценообразование, удлиненные циклы поставок и фрагментированную доступность форм-факторов. Стационарные ПК на базе процессоров Intel Core Ultra 5 импортируются на территорию РФ преимущественно в виде готовых OEM-систем малого форм-фактора (SFF) и сверхкомпактных микро-ПК (Mini PC). Монополия крупных B2B-вендоров, таких как HP, Dell и MSI, сохраняется за счет транзитных поставок через юрисдикции третьих стран.

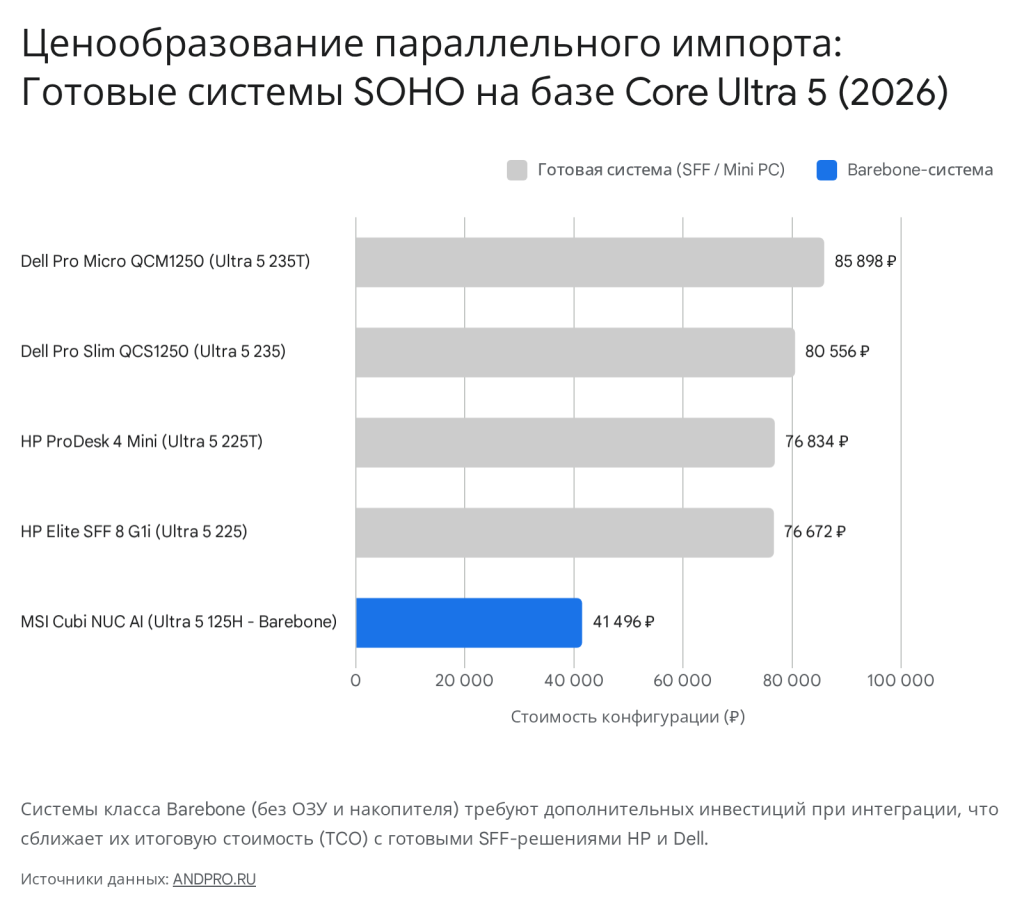

Системная инвентаризация актуальных складских остатков крупных локальных поставщиков (на примере дистрибьюторской платформы ANDPRO) демонстрирует наличие базовых узлов корпоративной инфраструктуры. Готовая система HP Elite SFF 8 G1i, базирующаяся на процессоре Core Ultra 5 225 (10 ядер, базовая частота 3.3 ГГц) с 16 ГБ оперативной памяти стандарта DDR5 и твердотельным накопителем на 512 ГБ, оценивается в 76,672 рубля (с учетом дисконта от начальной цены в 82,576 рублей). Интеграторам необходимо учитывать, что данные корпоративные конфигурации часто поставляются с операционной системой FreeDOS, что перекладывает затраты на приобретение лицензий ОС (Windows 11 Pro или коммерческих версий Linux) на плечи конечного заказчика. Системы Dell OptiPlex 7420 (моноблочные решения на процессорах с TDP 65 Вт) и Dell Pro Slim QCS1250 (Mini PC на базе процессора Core Ultra 5 235 с турбо-частотой до 5.0 ГГц) предлагаются в финансовом диапазоне 80,556–85,898 рублей, однако уже включают предустановленные лицензии Windows 11 Pro.

Платформы сверхмалого форм-фактора, такие как линейка MSI Cubi NUC AI (физический объем шасси 0.51 литра), базирующиеся на мобильных кристаллах Core Ultra 5 125H (оснащенных интегрированной графикой архитектуры Intel Arc Graphics), реализуются по минимальной цене в 41,496 рублей в виде базовых "barebone" платформ (поставляются без предустановленной операционной системы, накопителя и модулей ОЗУ). Модели процессоров с энергоэффективными индексами "T" (например, Ultra 5 225T или 235T с базовым лимитом тепловыделения 35 Вт) доминируют в сегменте микро-ПК благодаря радикально сниженным требованиям к системе активного охлаждения. Интеграция таких импортных систем в локальную инфраструктуру требует тщательного учета отсутствия заводской региональной гарантии от производителя; аппаратные риски покрываются исключительно за счет гарантийных обязательств компании-продавца, что неизбежно закладывается в наценку (премию за риск) в 15-20% относительно мировых рекомендованных цен (MSRP).

Совместимость с ОС: Как развернуть Astra Linux и использовать NPU?

Аппаратная архитектура Core Ultra требует использования современного ядра операционной системы для прецизионной диспетчеризации асимметричных ядер (через аппаратный интерфейс Thread Director) и инициализации матричного сопроцессора NPU 3. Дистрибутивы мирового класса, такие как Ubuntu 24.04 LTS и Fedora 41 (базирующиеся на ядре Linux версии 6.8.0-51-generic и выше), обеспечивают нативную программную поддержку тайловой архитектуры процессоров Arrow Lake-S "из коробки", безошибочно распределяя нагрузку между Lion Cove и Skymont. Однако для корпоративных систем государственного сегмента РФ, функционирующих в рамках жесткого регуляторного реестра импортозамещения, развертывание защищенных ОС Astra Linux напрямую упирается в консервативную версионность ядра поставляемого дистрибутива.

Дистрибутив Astra Linux Special Edition 1.7 сертифицирован на базе старых LTS-ядер (уровня 5.15), где встроенная графика архитектуры Xe-LPG аппаратно не инициализируется "из коробки". Это критическое упущение приводит к ресурсоемкой программной отрисовке пользовательского интерфейса (fallback в режим llvmpipe). Для корректной интеграции системным администраторам требуется ручное бэкпортирование актуального графического стека Mesa и DRM-драйверов, либо запланированная миграция всей инфраструктуры на версию Astra Linux 1.8 с обновленным ядром.

Нейронный сопроцессор (маркетинговое наименование Intel AI Boost) интегрирован в подсистему Direct Rendering Manager (DRM) операционной системы Linux. Программный стек аппаратного ускорения реализован через модуль ядра intel_vpu (исторически известный как Versatile Processing Unit), который отвечает за низкоуровневую загрузку бинарного микрокода и предоставление физического устройства в пространстве пользователя (user-space) как символьного узла /dev/accel/accel0. Компиляция исходного кода драйвера Intel NPU (например, версии 1.13) из репозиториев требует значительных объемов оперативной памяти; зарегистрированы инциденты нехватки ОЗУ (Out-Of-Memory) на системах с 8 ГБ памяти при сборке модуля. При корректной программной обвязке производительность NPU достигает заявленных 13 TOPS. Этой метрики достаточно для энергоэффективного запуска локальных алгоритмов фильтрации аудиосигнала, однако совершенно недостаточно для локальной генерации текста с использованием LLM с приемлемой задержкой.

Метрики надежности: Какой MTBF гарантируют производители стационарных ПК?

Прогнозирование отказоустойчивости корпоративных парков персональных компьютеров опирается на агрегированные статистические данные независимых интеграторов и официально заявленные вендорами метрики Mean Time Between Failures (MTBF). В 2026 году данные, собранные крупным системным интегратором Puget Systems (базирующиеся на строгом разделении возвратов со сборочного цеха и эксплуатационных поломок у конечного клиента), показывают, что процессоры семейства Intel Core Ultra 200S демонстрируют низкий процент отказов на уровне 2.49% за 12 месяцев эксплуатации в коммерческих рабочих станциях. Данный показатель статистически эквивалентен надежности конкурирующих процессоров AMD Ryzen 9000-й серии (2.52%). Эти метрики, полученные на репрезентативной выборке K-серий, указывают на успешное преодоление инженерами Intel фундаментальных проблем с окислением кремния, которые провоцировали аномально высокие показатели отказов в процессорах 13-го и 14-го поколений.

В сегменте ультракомпактных систем (форм-фактор корпуса около 0.51 литра) физические тепловые нагрузки на компоненты материнской платы возрастают экспоненциально из-за отсутствия конвекции. Инженеры компании MSI для своей коммерческой линейки Cubi NUC AI заявляют гарантированный MTBF свыше 246,000 часов (что математически эквивалентно 28 годам непрерывной работы) при эксплуатации в режиме 24/7. Достижение подобных метрик обусловлено применением строгих военных стандартов стресс-тестирования MIL-STD-1916 и использованием низковольтных процессоров с базовым тепловыделением 28 Вт или 35 Вт. В реальных условиях SOHO-эксплуатации термическая деградация твердотельных конденсаторов на материнских платах наступает значительно быстрее заявленных 28 лет, однако сам кристалл Core Ultra 5 спроектирован выдерживать рабочие температуры до 105 °C.

Анализ надежности флагманской SOHO-модели линейки — процессора Core Ultra 5 245K — выявляет острую необходимость применения процессорных кулеров, строго соответствующих спецификации Intel PCG 2020A, способных отвести 159 Вт тепловой энергии в пиковом режиме PL2. Хронический перегрев в корпусах формата SFF с плохой вентиляцией неминуемо приведет к принудительному аппаратному снижению тактовых частот (троттлингу) ядер.

Альтернативная перспектива: В чем Ryzen 5 9600X превосходит Core Ultra 5?

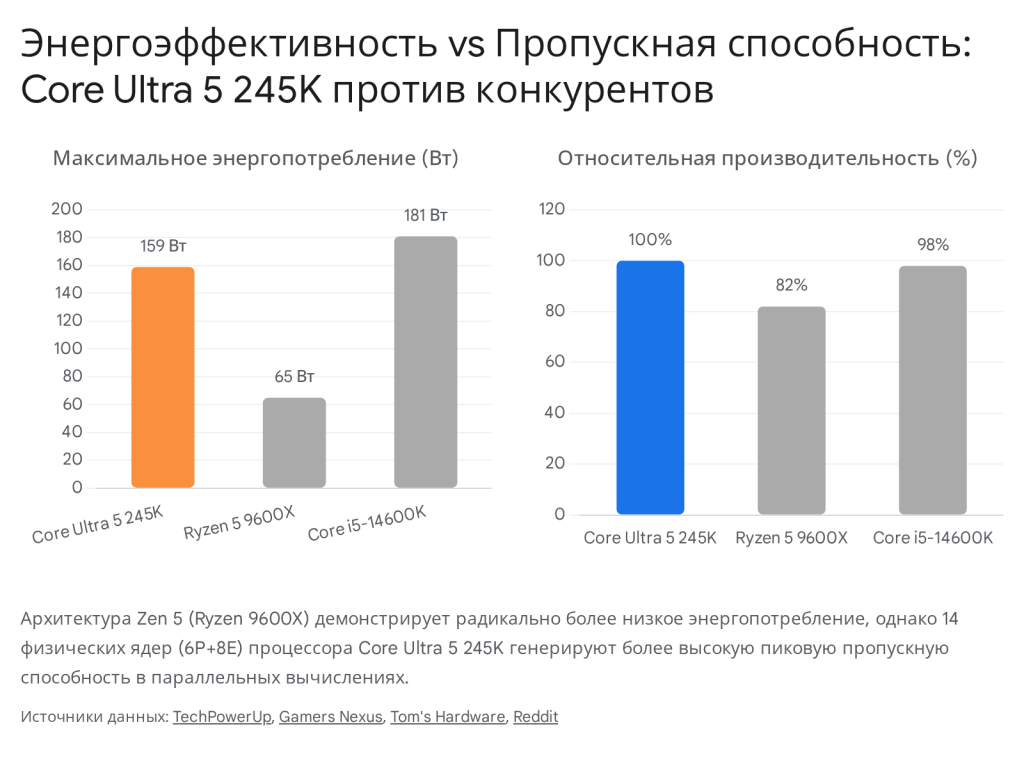

Объективная инженерная оценка рентабельности систем на Core Ultra 5 (в частности, высокочастотной модели 245K) невозможна без прямого TCO-бенчмаркинга относительно процессоров архитектуры Zen 5 от корпорации AMD в аналогичном ценовом классе. Сравнение офисной платформы с серверными решениями на базе Ryzen 9 9950X3D является ложной эквивалентностью; реальным конкурентом на столе сотрудника SOHO выступает модель AMD Ryzen 5 9600X (реализуемая по MSRP около 185 долларов против 289 долларов за Ultra 5 245K) или APU 8600G. Модель AMD Ryzen 5 9600X (конфигурация 6 физических ядер, 12 логических потоков) базируется на узле TSMC 4 нм и демонстрирует фундаментальное превосходство в метриках чистой энергоэффективности (Performance-per-Watt).

При обработке интенсивных задач компрессии данных процессоры архитектуры Ryzen генерируют больший объем полезной работы на каждый затраченный Ватт электроэнергии. Хотя архитектура Arrow Lake-S потребляет значительно меньше энергии по сравнению с устаревшими процессорами Raptor Lake, чип 245K уступает решениям AMD в пиковом энергопотреблении (лимит 159 Вт против 65 Вт у чипа AMD), требуя более дорогостоящей подсистемы охлаждения на материнских платах.

Тем не менее, в синтетических и прикладных тестах (Cinebench R23, базы данных PostgreSQL) 14 физических ядер процессора Ultra 5 245K (6P+8E) обеспечивают более высокую сырую производительность параллельных многопоточных вычислений, чем скромные 6 ядер Ryzen 5 9600X. Для сред с интенсивной обработкой транзакций выделенный I/O тайл процессоров Intel физически добавляет дистанцию маршрутизации данных, увеличивая задержки памяти, однако совокупная стоимость внедрения (TCO) 14-ядерного чипа Intel делает его сбалансированным компромиссным выбором (Performance-per-Dollar) для тяжелых многопоточных офисных нагрузок, где базовому 6-ядерному Ryzen начинает не хватать вычислительной ширины.

Как добиться максимального результата при выборе подсистемы памяти?

Для минимизации задержек микроархитектуры, вызванных физическим отделением контроллера памяти (расположенного в тайле I/O) от вычислительных ядер, системному интегратору требуется производить строгий аудит модулей оперативной памяти. Десктопные процессоры Core Ultra 5 (серия 200S) официально специфицированы для работы с памятью стандарта DDR5 на высокой эффективной частоте 6400 МТ/с на базовом профиле JEDEC без обязательного использования агрессивных профилей оверклокинга (Intel XMP).

При конфигурации серверов необходимо учитывать, что аппаратная архитектура Arrow Lake-S поддерживает физическую установку до 192 ГБ (или 256 ГБ на определенных ревизиях материнских плат) оперативной памяти, работающей в классическом двухканальном режиме. Для корпоративного сегмента критически важно, что использование специализированных модулей памяти с функцией аппаратной коррекции ошибок (Error-Correcting Code, ECC) полностью поддерживается платформой (заявлено в официальных даташитах процессоров 245K и 235). Поддержка ECC является абсолютно приоритетным требованием для серверов баз данных и программно-определяемых систем хранения (NAS) на базе файловой системы ZFS.

В массовом сегменте SOHO, где бюджет инфраструктуры строго лимитирован, наиболее рациональным подходом выступает использование стандартных "голых" модулей JEDEC DDR5-6400 с заниженными первичными таймингами (уровня CL30 или CL32). Применение такой памяти позволяет внутреннему контроллеру процессора работать в оптимальном режиме синхронизации Gear 2 (где тактовая частота внутреннего контроллера памяти равна половине эффективной частоты модулей ОЗУ), гарантируя суммарную пропускную способность подсистемы памяти на уровне 102.4 ГБ/с, что полностью покрывает аппетиты 14-ядерного кластера и нивелирует часть врожденной латентности в 80-90 нс.

Ключевые форм-факторы: Что выбрать для стационарного размещения?

Выбор физического шасси (корпуса) определяет акустический комфорт персонала, возможности масштабирования I/O интерфейсов и совокупный срок службы оборудования, напрямую зависящий от температурных режимов кристалла. На рынке оборудования SOHO в 2026 году сформировались три доминирующие концепции для офисного размещения систем, базирующихся на Core Ultra 5.

Системы стандарта SFF (Small Form Factor), типичным представителем которых выступает корпоративный десктоп HP Elite SFF 8 G1i, предлагают сбалансированный компромисс между занимаемой площадью и потенциалом расширяемости. При внутреннем объеме шасси около 7-9 литров архитектура корпуса позволяет интегратору установить низкопрофильные платы расширения стандарта PCIe и обеспечить адекватный отвод 65 Ватт тепла для процессоров уровня Core Ultra 5 225 или 235.

Моноблочные компьютеры (All-in-One, AIO), к которым относится серия Dell OptiPlex 7420 (модели Micro Plus), физически интегрируют все вычислительные узлы непосредственно в шасси 24-дюймового дисплея. Данные системы используют 65-ваттные чипы (с лимитом максимальной частоты турбо-режима ядер до 5.0 ГГц) и оперативную память компактного формата SODIMM (до 64 ГБ).

Сверхкомпактные микро-ПК (Mini PC или неттопы), ярко представленные конфигурациями MSI Cubi NUC AI (объем 0.51 литра) и HP ProDesk 4 Mini, эксплуатируют минималистичные шасси. В корпусах такого объема отвод даже 35-65 Вт тепла напрямую влияет на акустический комфорт: под стопроцентной многопоточной нагрузкой уровень шума радиальных вентиляторов охлаждения легко превышает порог в 40-45 дБА. Для недопущения теплового троттлинга и раздражающего гула в тесном пространстве open-space офисов вендоры интегрируют в них десктопные кристаллы со сниженным профилем энергопотребления (индекс T, с фиксированным TDP 35 Вт, например 225T).

Тестирование производительности: Бенчмарки и реальные метрики рабочих станций

Синтетические метрики и индустриальные бенчмарки служат объективным критерием при ранжировании процессоров серии Core Ultra 5 для специфических офисных задач. Аналитика базы данных PassMark фиксирует, что процессоры обновленной линейки Arrow Lake Refresh, такие как Core Ultra 5 250K Plus (конфигурация 6P+12E, 18 ядер), набирают 50,478 баллов в многопоточном тестировании. Данный показатель превосходит вычислительную способность оригинального 14-ядерного Core Ultra 5 245K на 16 процентов, позиционируя модель 250K Plus как оптимальное промежуточное звено перед старшим Core Ultra 7 265K. В корпоративном тестовом пакете SYSmark 30 (имитирующем типовую нагрузку делового ПО) низковольтный чип Core Ultra 5 135U демонстрирует разброс производительности от 1382 до 1627 баллов, что подтверждает его пригодность исключительно для легковесных сценариев работы с документами.

В прикладных пакетах, симулирующих генерацию контента, таких как UL Procyon Photo Editing Benchmark (автоматизирующий работу в Adobe Lightroom и Photoshop), разница между процессорными ядрами Arrow Lake-S нивелируется за счет упора архитектуры приложений в пропускную способность оперативной памяти и локальный кэш процессора. Согласно результатам тестов, флагманский Core Ultra 5 245K превосходит младшую модель 225 всего на 5 процентов, в то время как модель 235 оказывается быстрее базового чипа лишь на 3.8 процента. Это эмпирическое наблюдение подтверждает правило убывающей доходности (diminishing returns): переплата за разблокированный множитель и расширенные тепловые лимиты моделей "K" не конвертируется в пропорциональный рост производительности при пакетной обработке 2D-растра, делая базовую модель 225 наиболее рентабельным приобретением для SOHO-дизайнеров.

Советы эксперта: Как интегрировать платформу в инфраструктуру малого офиса?

Оптимальная стратегия внедрения архитектуры Arrow Lake-S в среду малого офиса требует жесткого аппаратного лимитирования уровня PL2 в прошивке BIOS. Снижение максимального турбо-лимита для процессора Core Ultra 5 245K с заводских 159 Вт до консервативных 125 Вт влечет падение пиковой многопоточной производительности не более чем на 4 процента, однако радикально снижает требования к массиву системы охлаждения и акустический шум кулеров в плотно населенном офисном пространстве.

Интеграция систем Core Ultra 5 также требует тщательного аудита материнских плат. Для корпоративного сегмента использование бюджетных материнских плат с чипсетами B860 или Q870 в паре с флагманским Core Ultra 5 245K требует обязательного инженерного аудита подсистемы питания (VRM). Длительная 159-ваттная нагрузка на слабых фазах питания неизбежно приведет к термическому троттлингу VRM-зоны, нивелируя всю производительность кристалла под нагрузкой. Сетевая инфраструктура также нуждается в проверке: контроллеры 2.5G Ethernet на новых платах создают очевидное "узкое место" при подключении к устаревшим гигабитным коммутаторам.

В контексте настройки операционных систем эксперты интеграционных агентств настоятельно рекомендуют избегать развертывания смешанных сред с устаревшими ядрами. Если корпоративная политика безопасности требует эксклюзивного использования сертифицированных ФСТЭК дистрибутивов (таких как Astra Linux Special Edition 1.7), администратору необходимо учитывать, что планировщик устаревших LTS-ядер (ниже версии 6.2) может ошибочно распознавать топологию и направлять фоновые задачи телеметрии на высокопроизводительные P-ядра.

Key Features Table: Спецификации стационарных процессоров Core Ultra 5

Для прямого инженерного сравнения аппаратных метрик доступных конфигураций в настольном сегменте приведена сводная таблица спецификаций моделей Arrow Lake-S, актуальных на начало 2026 года.

Все спецификации в таблице верифицированы на основе открытых архитектурных документаций вендора. Наличие индекса "K" означает аппаратно разблокированный множитель частоты для ручного оверклокинга, а отсутствие буквы в конце указывает на заблокированный множитель (locked multiplier), что лишает возможности настройки частот, но гарантирует соблюдение тепловых рамок. Модификации с суффиксом "F" конструктивно лишены активного графического тайла Xe-LPG, требуя обязательной установки дискретной видеокарты.

Взгляд в будущее: Жизненный цикл платформы LGA1851 и стандарты 2026 года

Прогнозируемый жизненный цикл процессорного разъема LGA1851 вызывает обоснованные вопросы и скепсис в среде профессиональных архитекторов инфраструктуры. Утвержденные технологические роадмапы (дорожные карты) корпорации Intel указывают на масштабный запуск мобильных систем Panther Lake, спроектированных на передовом американском литографическом техпроцессе Intel 18A, уже в первой половине 2026 года. Одновременно с этим, к концу 2026 или началу 2027 года ожидается дебют следующего десктопного поколения — процессоров архитектуры Nova Lake-S (маркетинговая линейка Core Ultra 400-й серии).

Инсайдерские утечки из индустрии указывают, что процессоры Nova Lake-S предложат радикальные инновации: конфигурации до 52 физических ядер и колоссальные объемы выделенной кэш-памяти последнего уровня (big Last Level Cache, bLLC), достигающие 288 МБ в топовых моделях, созданные специально для прямой конкуренции с технологией AMD 3D V-Cache в ресурсоемких задачах и играх. Кроме того, платформа Nova Lake, согласно спецификациям, принесет аппаратную поддержку высокоскоростной оперативной памяти нового поколения DDR6 и поддержку интерфейса шины периферии PCIe 6.0.

Существует высокая инженерная вероятность, что физический интерфейс сокета LGA1851, спроектированный под Arrow Lake, не сможет обеспечить требуемые электрические допуски, разводку контактов питания (VCC) и качество сигнальных линий для стандартов DDR6 и PCIe 6.0. Если переход на архитектуру Nova Lake потребует принудительной смены процессорного разъема на новый стандарт, жизненный цикл текущих материнских плат (чипсеты Z890, Q870, B860) окажется крайне коротким, фактически ограничившись одним поколением процессоров. Для корпоративных клиентов и владельцев бизнеса SOHO масштабные инвестиции в инфраструктуру Arrow Lake-S оправданы исключительно при условии фиксации спецификаций "здесь и сейчас" без планов на поэтапную модернизацию процессора на этой же материнской плате в ближайшие 24-36 месяцев.

Заключение

Системная интеграция стационарных персональных компьютеров на базе процессоров Intel Core Ultra 5 в инфраструктуру малых офисов (SOHO) в 2026 году представляет собой расчетливый и многомерный компромисс. Переход от монолитного дизайна к дезагрегированной (чиплетной) архитектуре, производящейся на мощностях TSMC (узел N3B), позволил инженерам Intel создать энергоэффективные 14-ядерные системы. Тепловыделение (TDP), варьирующееся в рамках от 65 Вт до 159 Вт, и высокая многопоточная пропускная способность кластеров Lion Cove и Skymont делают эти процессоры надежным ядром для организации локальных сред обработки данных.

Однако архитектура Arrow Lake-S первого поколения страдает от очевидных "детских болезней" тайловой компоновки. Аппаратное ограничение пропускной способности выделенных M.2 слотов PCIe 5.0 (вызванное физиологией маршрутизации в I/O тайле) требует внимательного подбора компонентов, хотя и не является критичным для операций 4K IOPS в системах СУБД. Производительность интегрированного нейронного сопроцессора NPU 3, зафиксированная на уровне 13 TOPS, критически недостаточна для тяжелых моделей ИИ, а совместимость графики Xe-LPG со старыми LTS-ядрами сертифицированных ОС (Astra Linux 1.7) требует привлечения системных инженеров для бэкпортирования драйверов.

С точки зрения финансового планирования (TCO) для российского геоконтекста параллельного импорта наиболее рациональным выбором выступают готовые брендовые системы малого форм-фактора на базе процессоров с заблокированным множителем (Core Ultra 5 225 или 235). Такие корпоративные сборки обеспечивают гарантированный уровень отказоустойчивости с доказанным процентом отказов менее 2.5% без переплаты за избыточную VRM-инфраструктуру питания.

FAQ

Почему скорость SSD PCIe 5.0 на платах Z890 ограничена 12.3 ГБ/с?

Независимые тесты показывают аппаратное ограничение платформы Arrow Lake при маршрутизации M.2, однако на критичную для СУБД скорость случайных операций (4K IOPS) этот лимит последовательной записи не влияет.

Поддерживает ли Astra Linux встроенную графику Xe-LPG?

В старых версиях Astra Linux 1.7 (использующих ядро 5.15) нет нативной поддержки "из коробки", поэтому для аппаратного ускорения графики требуется ручное бэкпортирование стека Mesa и DRM, либо обновление системы до версии 1.8.

Стоит ли переплачивать за Core Ultra 5 245K вместо Ryzen 5 9600X?

Intel выигрывает в тяжелых многопоточных задачах за счет наличия 14 ядер, но система на AMD (6 ядер) обойдется дешевле при сборке и покажет лучшую энергоэффективность в базовых офисных сценариях.
