Оптимизируйте процесс хранения данных: RAID 1E, 50 и 60 на вашей стороне

Зачем нужны RAID 1E, RAID 50 и RAID 60

Базовые уровни RAID решают простые задачи: RAID 1 зеркалирует данные, RAID 5 экономит дисковое пространство с одним диском отказоустойчивости, RAID 6 выдерживает отказ двух дисков, RAID 10 сочетает зеркала и чередование. Но в реальных серверных системах иногда нужен более гибкий баланс между скоростью, ёмкостью и защитой.

RAID 1E, 50 и 60 применяют в инфраструктуре, где несколько дисков должны работать как единый массив: файловые серверы, базы данных, виртуализация, видеонаблюдение, резервное копирование, архивы, локальные СХД и дисковые полки. Эти уровни особенно актуальны, когда массив состоит из большого числа накопителей.

При этом сложный RAID не делает систему автоматически надёжной. На итоговую устойчивость влияют тип дисков, контроллер, кэш, BBU, прошивка, cooling, качество питания, мониторинг, регламент замены дисков и наличие внешнего резервного копирования.

RAID 1E: зеркалирование с распределением

RAID 1E можно рассматривать как вариант зеркалирования с распределением данных по нескольким дискам. В отличие от классического RAID 10, который требует чётного числа дисков, RAID 1E может использовать нечётное количество накопителей и распределять зеркальные блоки по массиву.

Такой уровень подходит для сценариев, где важны отказоустойчивость и производительность чтения, но количество дисков не укладывается в классическую схему RAID 10. Он может быть полезен в небольших серверах, рабочих станциях, файловых системах и прикладных задачах с ограниченным числом отсеков.

Ограничение RAID 1E — полезная ёмкость примерно сопоставима с половиной общего объёма, а отказоустойчивость зависит от того, какие именно диски выйдут из строя. Поддержка RAID 1E есть не на всех контроллерах, поэтому перед проектированием нужно проверить документацию.

RAID 50: производительность RAID 0 и защита RAID 5

RAID 50 строится из нескольких групп RAID 5, объединённых чередованием как RAID 0. Такая схема повышает производительность по сравнению с одним большим RAID 5 и позволяет использовать больше дисков в массиве.

RAID 50 обычно требует минимум шесть дисков: две группы RAID 5 по три диска. В реальных проектах число дисков и размер групп подбирают по нагрузке, требованиям к ёмкости, скорости rebuild, отказоустойчивости и возможностям контроллера.

RAID 50 может выдержать отказ нескольких дисков, если они находятся в разных RAID 5-группах. Но если в одной группе выйдут из строя два диска до завершения восстановления, массив будет потерян. Поэтому важны monitoring, быстрые диски hot spare, резервное копирование и разумный размер групп.

RAID 60: повышенная защита для крупных массивов

RAID 60 строится из нескольких групп RAID 6, объединённых чередованием. В каждой группе RAID 6 допускается отказ двух дисков, поэтому RAID 60 лучше подходит для крупных массивов, где время восстановления после отказа может быть долгим.

Минимально RAID 60 обычно требует восемь дисков: две группы RAID 6 по четыре диска. На практике этот уровень используют в системах с большим числом HDD, где важны полезная ёмкость, устойчивость к нескольким отказам и предсказуемое восстановление.

Минусы RAID 60 — более высокая дисковая избыточность, нагрузка на запись и требования к RAID-контроллеру. Для массивов с интенсивной записью важно учитывать кэш, BBU/CacheVault, тип дисков, размер stripe, профиль нагрузки и резервное копирование.

RAID 1E, RAID 50 и RAID 60: сравнение

RAID 1E чаще выбирают для небольших конфигураций, где нужно зеркалирование, но число дисков нечётное или требуется распределённая схема. Он не столько про максимальную ёмкость, сколько про простую отказоустойчивость и хорошую производительность чтения.

RAID 50 подходит для массивов, где нужна более высокая производительность, чем у RAID 5, и полезная ёмкость важнее максимальной защиты. Это компромисс для рабочих нагрузок, где допустима схема с одним диском отказоустойчивости в каждой группе.

RAID 60 выбирают для крупных массивов, где риск второго отказа во время восстановления критичен. Он жертвует частью ёмкости и производительности записи, но даёт более высокий уровень защиты по сравнению с RAID 50.

RAID-контроллер, кэш, BBU и диски

Для RAID 1E, 50 и 60 особенно важен контроллер. Он должен поддерживать нужный уровень RAID, достаточное количество дисков, актуальные интерфейсы SAS/SATA/NVMe, горячую замену, мониторинг, уведомления, совместимость с сервером, backplane и выбранными накопителями.

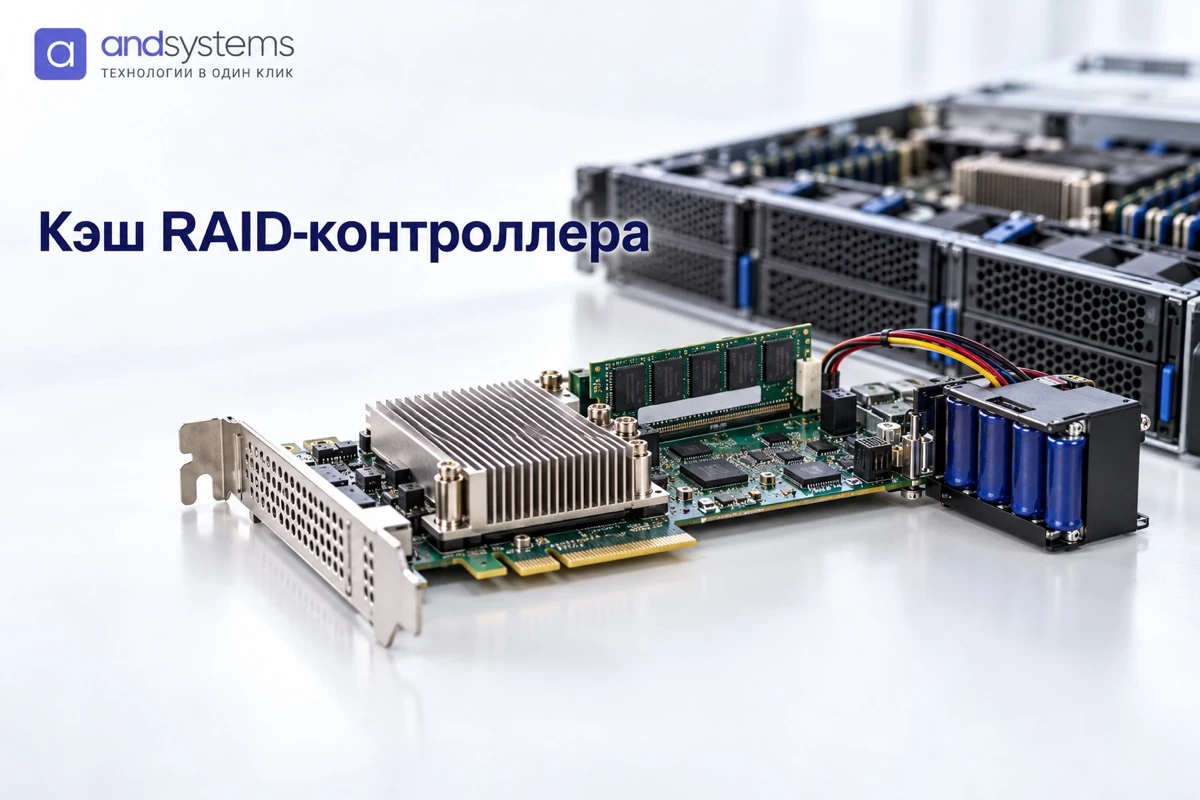

Кэш записи может значительно повысить производительность, особенно при случайной записи и смешанных нагрузках. Но кэш без защиты опасен: при сбое питания данные могут быть потеряны. Поэтому для ответственных массивов важны BBU, CacheVault или аналогичная защита кэша.

Диски также подбирают под нагрузку. Enterprise HDD, SSD, SAS и SATA-накопители отличаются ресурсом, задержками, поведением при ошибках, поддержкой TLER/ERC, скоростью rebuild и совместимостью с контроллером. Смешивать разные модели без необходимости не стоит.

Сценарии применения RAID 1E, 50 и 60

Для небольшого сервера с ограниченным числом дисков RAID 1E может быть рационален, если нужен отказоустойчивый массив и контроллер поддерживает этот уровень. Но его нужно сравнивать с RAID 1, RAID 10 и software-defined-подходами.

RAID 50 подходит для файловых серверов, виртуализации, баз данных среднего уровня, видеонаблюдения и резервных пулов, где нужен хороший баланс между производительностью, ёмкостью и отказоустойчивостью. Он особенно полезен при разумном размере RAID 5-групп.

RAID 60 чаще выбирают для крупных HDD-массивов, архивов, backup-хранилищ, систем видеонаблюдения и ёмких файловых СХД. Он лучше переносит множественные отказы, но требует больше дисков и более внимательного расчёта производительности.

RAID не заменяет резервное копирование

RAID защищает в первую очередь от отказа диска, но не от всех рисков. Он не спасает от случайного удаления файлов, повреждения базы данных, вируса-шифровальщика, ошибки администратора, сбоя контроллера, пожара, кражи, некорректного обновления или логического повреждения файловой системы.

Поэтому для любой важной системы хранения нужен backup: локальный, удалённый, офлайн, облачный или комбинированный. Для бизнеса также важны RPO, RTO, регламент восстановления, тестовые восстановления и контроль целостности резервных копий.

RAID 50 или RAID 60 могут повысить доступность сервиса при отказе дисков, но они не являются стратегией защиты данных сами по себе. Надёжная СХД строится вместе с резервным копированием и мониторингом.

Типичные ошибки при выборе RAID 1E, 50 и 60

Первая ошибка — выбирать уровень RAID только по полезной ёмкости. Нужно учитывать профиль нагрузки, скорость rebuild, риск второго отказа, число дисков, тип накопителей и требования к простою.

Вторая ошибка — использовать RAID 50 на слишком больших HDD-группах без оценки времени восстановления. Чем больше диски и группы, тем выше риск проблем при rebuild.

Третья ошибка — включать write-back-кэш без BBU или CacheVault. Производительность может вырасти, но риск потери данных при сбое питания становится неприемлемым.

Четвёртая ошибка — смешивать разные диски по объёму, скорости, классу и ресурсу без необходимости. Массив часто работает по возможностям самого слабого элемента.

Пятая ошибка — считать RAID резервной копией. Это разные уровни защиты, и отсутствие backup остаётся критическим риском даже при RAID 60.

Чек-лист выбора RAID 1E, 50 или 60

Определите задачу: файловый сервер, база данных, виртуализация, видеонаблюдение, архив, резервное копирование, локальная СХД, рабочая станция или сервер приложения. Разные нагрузки требуют разных уровней RAID.

Рассчитайте число дисков, полезную ёмкость, отказоустойчивость, скорость чтения и записи, время rebuild, наличие hot spare, требования к RPO/RTO, допустимый простой, бюджет и перспективу расширения массива.

Проверьте контроллер: поддержка RAID 1E/50/60, количество портов, SAS/SATA/NVMe, кэш, BBU/CacheVault, совместимость с сервером, backplane, дисками, ОС, драйверами и средствами мониторинга.
