Интеграция и сборка дисковых полок JBOD архитектуры High-Density

Сергей Коваль
Автор статьи: Сергей Коваль
(koval@andpro.ru) Опубликовано: 16.08.2023 Изменено: 19.04.2026

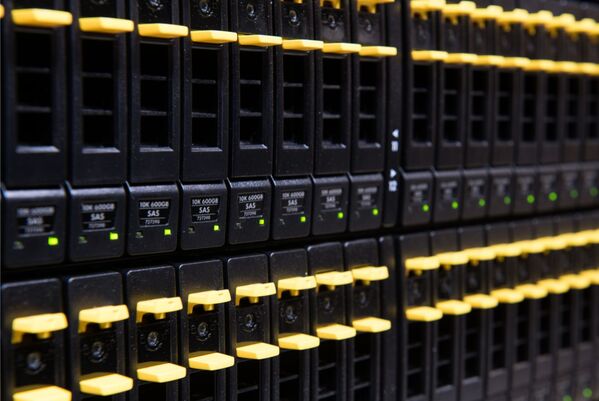

Интеграция и сборка дисковых полок JBOD архитектуры High-Density

Услуги по сборке и интеграции дисковых полок: Архитектура High-Density Storage

Профессиональная сборка дисковых полок (JBOD/JBOF) позволяет масштабировать емкость систем хранения данных на петабайты без замены головных контроллеров. Мы обеспечиваем интеграцию через интерфейсы SAS-4 (24G) и NVMe-oF, гарантируя пропускную способность до 100 Гбит/с на линк и отказоустойчивость уровня Enterprise.


Архитектура масштабируемого хранения: JBOD и JBOF

В условиях экспоненциального роста данных (datasets для AI, архивы видеонаблюдения 8K, блокчейн-реестры) горизонтальное масштабирование серверов становится экономически нецелесообразным из-за стоимости лицензий CPU и RAM. Эффективное решение — использование дисковых полок (Disk Shelves).

Принципы работы SAS-экспандеров и топология Daisy Chain

Дисковая полка не работает как самостоятельный сервер. Это шасси, содержащее бэкплейн (backplane), блоки питания и SAS-экспандер.

  • SAS Expander: Выполняет роль коммутатора, позволяя одному порту HBA (Host Bus Adapter) адресовать сотни дисков.

  • Daisy Chain (Каскадирование): Возможность последовательного подключения полок друг к другу. Один внешний порт SFF-8644 может обслуживать цепочку из 4-8 полок, обеспечивая доступ к 100+ дискам через единый интерфейс.

Отличия пассивного DAS от интеллектуальных полок

Существует критическая разница между бытовыми DAS (Direct Attached Storage) и инженерными решениями нашего производства:

  1. SES-2 (SCSI Enclosure Services): Наши сборки поддерживают протокол управления средой. Сервер получает телеметрию температуры каждого слота, оборотов вентиляторов и вольтажа линий питания.

  2. Redundancy: Дублирование путей данных (Dual Path) к каждому диску через двухпортовые SAS-диски или интерпозеры SATA.

Протоколы 2026 года: Переход на SAS-4 и PCIe 6.0

В 2026 году стандартом для высоконагруженных сред утвержден SAS-4 (24G).


$$Bandwidth_{SAS4} = 24 \text{ Gbps} \times 4 \text{ lanes} = 96 \text{ Gbps per cable}$$

Это позволяет утилизировать полную скорость современных SSD даже в плотных полках, устраняя ограничения интерфейса SAS-3 (12G). Для All-Flash массивов (JBOF) мы используем подключение через PCIe 5.0/6.0 с применением ретаймеров.


Компонентная база и спецификация сборки

Качество сборки определяется валидацией совместимости компонентов ("Hardware Compatibility List") и соблюдением эксплуатационных метрик.

Выбор шасси: Backplane, охлаждение и виброразвязка

Мы используем шасси 2U/4U с активными бэкплейнами.

  • Виброразвязка: В полках на 24+ диска (LFF) взаимная вибрация (Rotational Vibration) снижает IOPS на 15-40%. Мы устанавливаем каретки с демпферами, гасящими резонанс на частотах 50-120 Гц.

  • Питание: Расчет Power Budget производится с коэффициентом 1.25 к пиковой нагрузке (Spin-up current). Для 24 дисков по 18TB стартовый ток достигает 30-40А по линии 12V.

  • Акустический комфорт (SOHO): Для домашних лабораторий мы предлагаем замену штатных вентиляторов на модели с высоким статическим давлением, но уровнем шума < 50dB, сохраняя необходимый CFM.

Интерфейсы соединения: SFF-8644, QSFP28 и активная оптика

Для соединения хоста и полки используются внешние кабели.

  • Copper (DAC): Для дистанций до 3-5 метров. Экономичный вариант для внутристоечной коммутации.

  • Active Optical Cable (AOC): Для дистанций до 100 метров или при наличии электромагнитных помех. Обязательно для межстоечных соединений (Cross-rack).

Валидация дисков: HDD 30TB+ и U.3 NVMe SSD

На 2026 год мы сертифицируем сборки с дисками HAMR/MAMR емкостью до 32TB.

  • HDD: Seagate Exos / WD Gold / Toshiba MG series (Enterprise Grade, MTBF > 2.5 млн часов).

  • SSD: U.2/U.3 NVMe накопители (Kioxia, Micron) для задач с требованием Latency < 100µs.


Процесс профессиональной интеграции (Workflow)

Наша услуга включает полный цикл ввода в эксплуатацию.

Этап 1: Физическая сборка и кабель-менеджмент

Неправильная укладка кабелей в задней части сервера перекрывает воздушный поток (Static Pressure drop), что вызывает перегрев дисков в дальних рядах. Мы используем кастомные кабельные органайзеры (CMA - Cable Management Arms), обеспечивающие доступ к горячей замене блоков питания без отключения линков.

Этап 2: Настройка HBA и прошивка IT-Mode

Для программных RAID (ZFS, Ceph, Storage Spaces Direct) критически важно, чтобы контроллер не кэшировал операции и отдавал "сырой" доступ к дискам.

  • Мы производим перепрошивку контроллеров LSI (Broadcom) 94xx/95xx/96xx в режим IT-Mode (Initiator Target).

  • Обновление BIOS и Firmware экспандеров для поддержки адресации 4K Native секторов.

Этап 3: Конфигурация Multipath I/O (MPIO)

Для обеспечения отказоустойчивости мы настраиваем MPIO на уровне ОС (Linux dm-multipath или Windows Server MPIO). Если один кабель или контроллер выйдет из строя, трафик мгновенно перенаправляется на резервный путь без разрыва сессий ввода-вывода.


Как добиться максимальной плотности и скорости?

Управление воздушными потоками (Airflow Management)

В плотных полках (например, 60 дисков в 4U Top-Load) разница температур между передними и задними дисками может достигать 15°C. Мы настраиваем кривые вентиляторов (PWM curves) через IPMI, удерживая температуру дисков в диапазоне 35-45°C, что гарантирует долговечность гелиевых дисков.

Таблица сравнительных характеристик интерфейсов (2026)

Интерфейс

Пропускная способность (Per Lane)

Итоговая скорость (x4 Cable)

Use Case

SAS-3

12 Gbps

48 Gbps (4.8 GB/s)

Legacy, HDD Archives

SAS-4

24 Gbps

96 Gbps (9.6 GB/s)

Modern HDD/SSD Hybrid

PCIe 5.0 (NVMe-oF)

32 GT/s

128 Gbps (~15 GB/s)

High-Performance AI/ML



Частые ошибки при самостоятельном проектировании

Warning: Использование потребительских SATA-кабелей и разветвителей питания в серверных полках недопустимо. Риск возгорания разъемов Molex при токах >5А является критическим.

  1. SATA Tunneling Protocol (STP) Overhead: Подключение SATA дисков через SAS экспандеры в больших количествах может вызывать latency spikes. Мы рекомендуем использовать SAS диски для критических задач или интерпозеры.

  2. Игнорирование Ground Loops: При подключении полки и сервера к разным фазам питания или PDU без общей земли возникают паразитные токи через экранировку SAS-кабеля, что приводит к ошибкам CRC и отвалам линков.


Спецификация услуг AndPro

Мы предлагаем решения "под ключ" для сегментов Enterprise и High-End SOHO.

В состав услуги входит:

  1. Подбор оборудования с учетом санкционных ограничений и доступности ЗИП в РФ.

  2. Сборка, прошивка и стресс-тестирование (72 часа burn-in test).

  3. Обеспечение электробезопасности согласно ГОСТ Р МЭК 60950-1.

  4. Настройка файловых систем (TrueNAS SCALE, Unraid, Windows Storage Server).

  5. Гарантия на работы и компоненты.

Хотите увеличить объем хранилища без простоя бизнеса?

Свяжитесь с нами для расчета конфигурации под ваши задачи. Мы спроектируем систему с учетом роста данных на 3-5 лет вперед.

FAQ

Чем отличается JBOD от обычного RAID-массива?

JBOD (Just a Bunch of Disks) — это архитектура, где каждый диск доступен операционной системе напрямую, без аппаратного объединения. Это критически важно для программно-определяемых хранилищ (SDS), таких как ZFS или Ceph, которые требуют прямого управления геометрией диска для обеспечения целостности данных.

Можно ли использовать обычные SATA диски в серверной полке SAS?

Да, благодаря протоколу туннелирования STP (SATA Tunneling Protocol). Однако в высоконагруженных системах (High-Load) мы рекомендуем использовать интерпозеры (Interposers). Это позволяет сохранить двухпутевое подключение (Dual Path) и избежать задержек, связанных с отсутствием нативной очереди команд у SATA.

Какой контроллер нужен для подключения внешней полки на 24 диска?

Необходим внешний HBA-контроллер (Host Bus Adapter) с портами SFF-8644, например, серии LSI 9400/9500-16e. Важно перепрошить контроллер в режим IT-Mode (Initiator Target), чтобы отключить функции аппаратного RAID и передать управление дисками файловой системе сервера.
