Подключение компьютерного блока питания: Исчерпывающее техническое руководство по интеграции и балансировке питания

1. Введение в электрофизику вычислительных систем

Компьютерный блок питания представляет собой критически важный узел аппаратной инфраструктуры любой вычислительной платформы, выполняющий прецизионное преобразование переменного тока (AC) бытовой электросети в серию стабилизированных линий постоянного тока (DC). Данные линии необходимы для питания низковольтных высокочастотных полупроводниковых компонентов. В инженерной практике и системной интеграции выбор и последующее подключение данного компонента зачастую недооценивается конечными пользователями, которые воспринимают его как утилитарный элемент корпуса или приобретают по остаточному принципу. Однако с точки зрения электротехники, именно от стабильности переходных процессов, качества фильтрации высокочастотных пульсаций и скорости реакции аппаратного супервизора блока питания напрямую зависит отказоустойчивость, эксплуатационная долговечность и корректность функционирования центрального процессора, графического ускорителя и дисковой подсистемы массива хранения данных.

Современные микропроцессорные архитектуры характеризуются экстремальными транзиентными всплесками энергопотребления. Пиковые токи могут достигать значений, в несколько раз превышающих номинальный тепловой пакет устройства, в течение микросекундных интервалов. В таких условиях блок питания должен рассматриваться не как простой трансформатор, а как сложный высокочастотный импульсный преобразователь, требующий строгого соблюдения регламентов при монтаже, маршрутизации силовых линий и физическом подключении. Некорректная балансировка нагрузки или нарушение геометрии сигнальных и силовых кабелей неизбежно ведет к деградации контактных групп, термическому пробою и последующему аппаратному отказу всей вычислительной системы.

2. Архитектура и топология импульсного преобразования энергии

В отличие от устаревших линейных трансформаторов, которые характеризовались колоссальными массогабаритными показателями и низким коэффициентом полезного действия, современные компьютерные источники питания функционируют исключительно на базе импульсной топологии (Switched-Mode Power Supply - SMPS). Процесс преобразования электроэнергии в таких устройствах не является одномоментным; он представляет собой сложный многоступенчатый каскад физических трансформаций, понимание которых необходимо для корректного аудита энергосистемы.

Первичная обработка поступающего из розетки напряжения начинается в каскаде электромагнитной фильтрации (EMI/RFI Filter). Данный узел предназначен для подавления высокочастотных кондуктивных помех, генерируемых самим импульсным блоком, а также для защиты внутренних цепей от внешних сетевых выбросов. Архитектура фильтра включает X-конденсаторы (подавляющие дифференциальные помехи между фазой и нейтралью), Y-конденсаторы (отводящие синфазные помехи на шину заземления), синфазные дроссели и металлооксидные варисторы (MOV), которые принимают на себя высоковольтные импульсы, резко снижая свое сопротивление и рассеивая избыточную энергию в виде тепла. Крайне важно отметить, что корректная работа Y-конденсаторов невозможна без физического заземления в сетевой розетке; при его отсутствии на металлическом корпусе блока питания образуется плавающий потенциал около 115 Вольт, что является прямым нарушением техники безопасности и может привести к пробою интерфейсных портов материнской платы.

После фильтрации переменное напряжение поступает на диодный мост, где осуществляется его выпрямление. Выпрямленное пульсирующее напряжение направляется в модуль активной коррекции коэффициента мощности (Active Power Factor Correction - APFC). Этот узел, представляющий собой повышающий DC-DC преобразователь (Boost Converter), синхронизирует форму потребляемого тока с формой сетевого напряжения, практически устраняя реактивную мощность. APFC повышает напряжение до стабильных 380-400 Вольт постоянного тока и накапливает энергию в массивном высоковольтном электролитическом конденсаторе (Bulk Capacitor). Согласно физической формуле накопленной энергии конденсатора (E = 0.5 * C * V^2), высокое напряжение позволяет запасать значительный объем энергии, что обеспечивает блоку питания необходимое время удержания (Hold-up time) — способность поддерживать работу системы в течение 17 и более миллисекунд при кратковременных провалах напряжения в питающей сети.

На следующем этапе высоковольтное постоянное напряжение нарезается в высокочастотные импульсы (от 50 до 150 кГц) с помощью силовых транзисторов (MOSFET) главного инвертора. В высокопроизводительных решениях применяется топология полумоста (Half-Bridge) или полного моста (Full-Bridge) в сочетании с резонансными LLC-контурами. Резонансная топология позволяет осуществлять коммутацию транзисторов в моменты, когда напряжение или ток пересекают нулевую отметку (Zero Voltage Switching - ZVS / Zero Current Switching - ZCS). Это радикально снижает коммутационные потери и паразитное тепловыделение, являясь фундаментом для достижения высоких стандартов энергоэффективности.

Сгенерированные высокочастотные импульсы подаются на главный силовой трансформатор, который выполняет гальваническую развязку и понижает напряжение до безопасного уровня (около 12 Вольт). На вторичной стороне происходит процесс синхронного выпрямления (Synchronous Rectification), где вместо традиционных диодов Шоттки, имеющих фиксированное падение напряжения, используются полевые транзисторы с крайне низким сопротивлением открытого канала (RDS(on)). Полученное пульсирующее низковольтное напряжение сглаживается с помощью LC-фильтров, состоящих из дросселей и высокоемких твердотельных или электролитических конденсаторов. В современной схемотехнике главный трансформатор формирует исключительно единую сверхмощную линию +12В. Вторичные напряжения (+5В и +3.3В), необходимые для логики накопителей и интерфейсов периферии, генерируются непосредственно из линии +12В посредством независимых понижающих импульсных преобразователей (DC-DC Converters), расположенных на отдельной дочерней плате. Такая архитектура обеспечивает безупречную стабилизацию напряжений при любых, даже самых сильных перекосах нагрузки между линиями (Cross-load).

3. Механические спецификации и форм-факторы

Процесс системной интеграции начинается с верификации физической совместимости оборудования. Габаритно-присоединительные размеры блоков питания строго регламентируются консорциумом Intel и сопутствующими отраслевыми спецификациями, определяющими не только физические размеры, но и расположение крепежных отверстий, допуски по охлаждению и длину соединительных шлейфов. Развитие рынка компактных систем привело к диверсификации стандартов.

Форм-фактор	Ширина (мм)	Высота (мм)	Глубина (мм)	Типичный диаметр вентилятора	Сфера применения и технические особенности
ATX (PS/2)	150	86	140 - 220+	120 мм, 135 мм, 140 мм	Де-факто индустриальный стандарт для систем типа Midi-Tower и Full-Tower. Увеличенная глубина (свыше 160 мм) в высокомощных моделях позволяет разместить массивные компоненты и вентиляторы большего диаметра для снижения акустического шума.
SFX	125	63.5	100	80 мм, 92 мм	Стандарт для сверхкомпактных систем (Mini-ITX). Крайне высокая плотность компоновки диктует необходимость применения термостойких компонентов (японские конденсаторы 105°C). Ограниченный размер вентилятора требует более агрессивных кривых ШИМ-управления.
SFX-L	125	63.5	130	120 мм	Удлиненная на 30 мм версия стандарта SFX. Увеличение глубины позволяет установить полноразмерный 120-мм тонкий вентилятор, что радикально улучшает теплоотвод и снижает шумовое давление при сохранении совместимости со многими SFF-корпусами.
TFX	85	65	175	80 мм	Тонкий форм-фактор для клиентских машин формата Slimline. Вытянутая конструкция ограничивает размер печатной платы, что усложняет разводку высокомощных цепей.
Flex ATX	81.5	40.5	150	40 мм	Серверный формат начального уровня (1U стоечные решения) и встраиваемые системы. Охлаждение осуществляется высокооборотистыми турбинами, генерирующими значительный шумовой фон, неприемлемый для бытовых систем.

Выбор форм-фактора напрямую коррелирует с температурным режимом всей системы. Внедрение блока питания ATX в корпус с ограниченным внутренним объемом не только усложняет трассировку кабелей (Cable Management), но и может нарушить аэродинамические потоки, создавая зоны термической стагнации.

4. Энергоэффективность, термальный менеджмент и сертификация

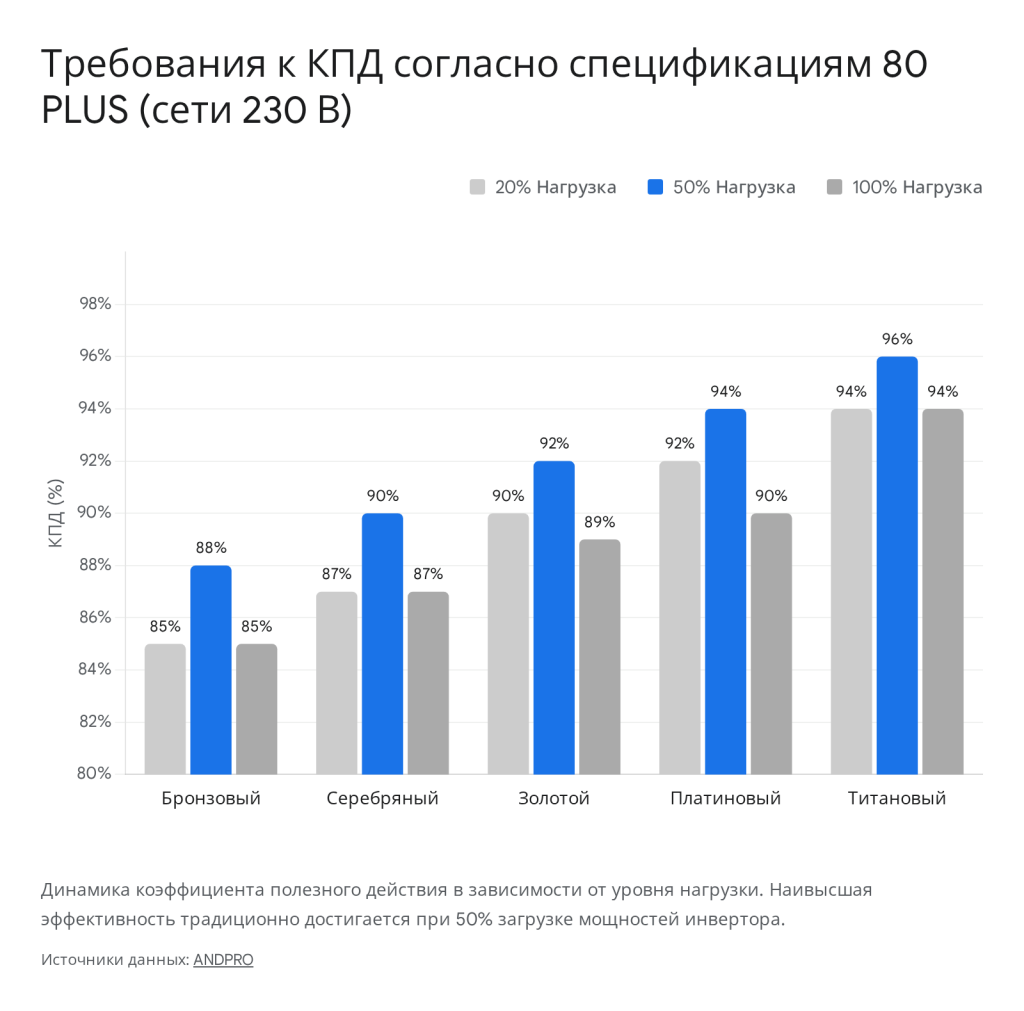

Эффективность преобразования переменного тока в постоянный (КПД) является критической метрикой, определяющей термическое поведение устройства. В индустрии эта метрика стандартизирована и измеряется согласно протоколам независимой сертификации 80 PLUS. Уровни сертификации отражают долю энергии, которая передается полупроводниковым компонентам системы; вся оставшаяся неусвоенная энергия трансформируется в паразитное тепло, рассеиваемое на радиаторах силовых элементов внутри корпуса.

Математика тепловыделения является определяющим фактором при проектировании серверных и рабочих станций. При суммарном потреблении системой 800 Ватт постоянного тока (DC), блок питания, соответствующий спецификации 80 PLUS Bronze с КПД на уровне 85%, будет потреблять из первичной сети переменного тока (AC) приблизительно 941 Ватт. Дельта в 141 Ватт — это чистое тепловое излучение, нагревающее внутренний объем системного блока, которое необходимо эвакуировать корпусными вентиляторами. При аналогичном сценарии блок питания спецификации 80 PLUS Titanium с КПД около 94% потребует от розетки 851 Ватт, выделив в виде тепла лишь 51 Ватт. Эта колоссальная разница в теплогенерации влияет не только на счета за электроэнергию, но и на деградацию компонентов.

Радикальное снижение тепловыделения в высокоэффективных преобразователях позволило инженерам внедрить полупассивные системы охлаждения (Zero RPM Mode). В таких режимах ШИМ-контроллер термистора удерживает крыльчатку вентилятора в абсолютно статичном состоянии до тех пор, пока энергопотребление системы не превысит порог в 30-50% от номинала, либо пока температура на радиаторах вторичных ключей не достигнет критической отметки (как правило, 50-60°C). Для обеспечения долговечности вентиляторов в активном режиме применяются гидродинамические подшипники (FDB) или двойные шарикоподшипники (Dual Ball Bearing), способные функционировать свыше 100 000 часов без деградации акустических характеристик.

5. Стандарты ATX 3.0 и специфика обработки транзиентных нагрузок

Эволюция кремниевых структур привела к необходимости пересмотра спецификаций питания. Спецификация ATX регламентирует не только физические размеры и распиновку, но и строгие электрические допуски. Особенного внимания заслуживает переход к стандарту ATX 3.0 и его ревизии 3.1, который фундаментально изменил требования к обработке транзиентных микро-нагрузок (Power Excursions).

Графические ускорители и центральные процессоры последних поколений способны в течение микросекунд (порядка 100 мкс) потреблять ток, в три раза превышающий их заявленный термопакет (TDP/TBP). Ранее подобные всплески воспринимались супервизором старых блоков питания как короткое замыкание или критическая перегрузка, что приводило к мгновенному срабатыванию защиты (OCP/OPP) и жесткому отключению системы. Согласно жестким нормативам ATX 3.0, сертифицированный блок питания обязан выдерживать кратковременную перегрузку (Power Excursion) на уровне 200% от своей общей номинальной мощности и до 300% от номинала по отдельной линии видеокарты в течение 100 микросекунд, сохраняя при этом напряжения в пределах допустимых 5% отклонений (не допуская просадки линии +12В ниже 11.4 Вольт).

6. Кабельная инфраструктура, калибры проводников (AWG) и материаловедение

Аппаратная надежность интеграции напрямую зависит от металлургических характеристик и сечения медных проводников кабельной инфраструктуры. В электротехнике сечение проводов измеряется согласно американскому стандарту калибров (AWG - American Wire Gauge). Данная логарифмическая шкала обратно пропорциональна физическому диаметру проводника: чем меньше числовое значение AWG, тем больше площадь поперечного сечения токопроводящей жилы, и, соответственно, ниже её электрическое сопротивление.

Калибр (AWG)	Площадь сечения (мм²)	Максимальный безопасный ток на контакт (Ампер)	Применение в компьютерной индустрии
AWG 16	1.31	18 - 24	Обязательный стандарт для высоконагруженных шлейфов стандарта 12VHPWR и качественных кабелей PCI-E. Минимизирует падение напряжения (Voltage Drop) при экстремальных токах.
AWG 18	0.82	10 - 14	Классический калибр для подавляющего большинства 24-pin ATX кабелей, процессора (EPS) и стандартных линий питания видеокарт.
AWG 20	0.52	7 - 10	Применяется исключительно в периферийных кабелях (SATA, Molex) или тонких сигнальных линиях (SENSE-пины), где протекающие токи минимальны.
AWG 22-24	0.33 - 0.20	2 - 5	Сигнальные провода (например, для передачи данных RGB-подсветки или оборотов тахометра вентилятора).

Использование недостаточного сечения проводника при высоких токах приводит к эффекту, описываемому законом Джоуля-Ленца: выделение тепла прямо пропорционально квадрату тока и сопротивлению проводника. Превышение плотности тока вызывает локальный перегрев, размягчение поливинилхлоридной (ПВХ) изоляции, её оплавление и последующее короткое замыкание между соседними фазами.

Типология подключения кабелей к самому корпусу преобразователя подразделяется на немодульную (все кабели впаяны в плату), полумодульную (впаяны только основные 24-pin и EPS, остальные отстегиваются) и полностью модульную архитектуру. При интеграции модульных систем требуется крайняя инженерная осторожность: кабели от блоков питания разных производителей (и зачастую разных модельных рядов одного бренда) категорически несовместимы по распиновке со стороны самого корпуса БП. В отличие от стандартизированных коннекторов со стороны комплектующих, разъемы на панели блока питания не имеют индустриального стандарта. Перекрестное использование модульных кабелей от других устройств неминуемо ведет к подаче +12В на линии, ожидающие +5В, или замыканию фазы на землю. Это вызывает мгновенный пробой полупроводниковых структур, выгорание контроллеров материнской платы, транзисторов накопителей и безвозвратную потерю данных.

7. Детальный аудит интерфейсов питания и электрической сигнализации

Физическое подключение компонентов осуществляется через стандартизированные пластиковые колодки типа Molex Mini-Fit Jr. и новые Micro-Fit 3.0. Исчерпывающее понимание распиновки и назначения каждого контакта критически важно не только для сборки, но и для технической диагностики при возникновении неполадок.

7.1. Основной транзитный узел материнской платы (24-pin ATX)

Главный 24-контактный коннектор обеспечивает питание слотов расширения PCI-E (с лимитом до 75 Ватт на слот), интегрированных контроллеров памяти, чипсета и портов ввода-вывода. В колодке сгруппированы силовые линии +12V (стандартно желтая изоляция), +5V (красная), +3.3V (оранжевая) и шины заземления GND (черная). Особый интерес для диагностики представляют логические сигнальные линии управления питанием:

• Pin 16 (PS_ON# - традиционно Зеленый): Сигнал логического включения инвертора. В дежурном режиме (до нажатия кнопки питания) на данном контакте присутствует логическая "1" (напряжение +5В, подтянутое через внутренний резистор). При инициализации запуска системы мультиконтроллер материнской платы (чип Super I/O) замыкает этот контакт на логический "0" (Землю). Микросхема-супервизор блока питания фиксирует это падение потенциала и подает команду на старт ШИМ-генератора главного инвертора.

• Pin 9 (+5VSB - Фиолетовый): Дежурное напряжение (Standby). Подается на материнскую плату перманентно, пока вилка переменного тока вставлена в розетку и тумблер I/O находится в замкнутом положении. Эта маломощная линия (обычно до 2.5 - 3 Ампер) обеспечивает питание микросхем, ожидающих сигналы прерывания для пробуждения системы (Wake-on-LAN, контроллеры USB для включения с клавиатуры, чип BIOS).

• Pin 8 (PWR_OK / Power Good - Серый): Критический сигнал аппаратной готовности и синхронизации. После падения сигнала PS_ON# в ноль, блоку питания требуется определенное время (обычно от 100 до 500 миллисекунд) для стабилизации напряжений на всех фильтрующих конденсаторах. Как только напряжения входят в строгие рамки допуска (±5% по стандарту ATX), блок питания подает на контакт PWR_OK логическую единицу (+5В). Только после получения этого сигнала мультиконтроллер материнской платы снимает аппаратный сброс (RESET) с центрального процессора, позволяя ему начать выборку инструкций из микросхемы BIOS. Отсутствие или нестабильность сигнала PWR_OK указывает на критическую деградацию внутренних цепей БП, что приведет к циклическим перезагрузкам или невозможности старта (пост-коды не пойдут).

7.2. Линии питания центрального процессора (EPS12V / ATX12V 4+4 pin)

Разъем EPS12V предназначен исключительно для питания модуля регулятора напряжения (VRM - Voltage Regulator Module) центрального процессора. Физически разъем состоит из 4 или 8 контактов, где половина пинов, расположенных ближе к замку-защелке, несет напряжение +12В, а противоположная половина — заземление (GND).

Важное инженерное предупреждение: механические ключи (профиль пластиковых колодцев в виде квадратов или скошенных трапеций) на коннекторах EPS 8-pin и PCI-E 8-pin визуально схожи, но физически различны и имеют обратную полярность. Применение избыточной физической силы для инсталляции кабеля PCI-E в разъем питания процессора на материнской плате приведет к переполюсовке — жесткому короткому замыканию линии +12В на землю при попытке включения.

7.3. Периферийные интерфейсы (SATA и Molex)

Кабель стандарта SATA Power включает полный спектр напряжений: +12В для питания шпиндельных двигателей жестких дисков (HDD), +5В для питания логических контроллеров накопителей (SSD и HDD), а также +3.3В (в современных накопителях используется редко, но присутствует в стандарте).

Классический 4-контактный разъем Molex (Peripheral Power) выдает только +12В и +5В. В рамках технического аудита необходимо категорически предостеречь от использования дешевых адаптеров-переходников "Molex-to-SATA", произведенных методом литья под давлением (Molded). В таких переходниках провода не обжаты в металлические клеммы, а напрямую залиты пластиком. В процессе эксплуатации пластик подвержен термической деградации, что при микроскопическом расширении приводит к образованию микродуговых пробоев между близко расположенными неизолированными шинами 12В и 5В внутри литой головки. Это является задокументированной и наиболее распространенной причиной возгораний внутри системных блоков. Допускается использование исключительно переходников с механически обжатыми (Crimped) контактами.

8. Проблематика и архитектура интерфейса 12VHPWR (PCIe 5.0)

Традиционные интерфейсы PCI-E 6-pin рассчитаны на передачу мощности до 75 Ватт, а их модификация 8-pin (6+2) увеличивает лимит до 150 Ватт за счет добавления двух контактов заземления (Sense A и Sense B), сигнализирующих логике видеокарты о допустимости повышенного потребления тока. Однако рост энергопотребления флагманских графических процессоров потребовал разработки принципиально нового стандарта.

Интерфейс 12VHPWR (12+4 pin), представленный в рамках спецификации ATX 3.0 и PCIe 5.0, способен передавать до 600 Ватт мощности по единому компактному кабелю. Он базируется на контактах серии Micro-Fit 3.0 с уменьшенным шагом между терминалами (3.0 мм против 4.2 мм у классического Mini-Fit Jr.). Конструкция включает 12 силовых контактов (6 фаз +12В и 6 фаз земли) и уникальную боковую группу из 4 сигнальных контактов.

Два из этих сигнальных контактов (SENSE0 и SENSE1) выполняют функцию аппаратного кодирования лимита мощности. В зависимости от их физической комбинации на стороне блока питания (разомкнуты или замкнуты на землю), блок питания транслирует видеокарте жесткий лимит доступной мощности:

• Оба контакта разомкнуты: Лимит 150 Вт.

• SENSE1 замкнут на землю, SENSE0 разомкнут: Лимит 300 Вт.

• SENSE0 замкнут на землю, SENSE1 разомкнут: Лимит 450 Вт.

• Оба контакта замкнуты на землю: Лимит 600 Вт.
  Если телеметрия видеокарты фиксирует попытку превышения закодированного лимита, происходит немедленный аппаратный троттлинг GPU или срабатывание защиты блока питания.

Критический фактор интеграции 12VHPWR: Высокая плотность тока (до 55 Ампер суммарно) в компактном пластиковом корпусе создает колоссальные риски термического разрушения при неправильном монтаже. Схемотехника и физическая геометрия 16-контактного интерфейса диктуют строжайшие правила маршрутизации кабеля. Исторические данные индустрии показывают, что подавляющее большинство случаев оплавления разъема связано не с дефектом видеокарты, а с нарушением геометрии коннектора.

Критически важно соблюдать правило изгиба: минимальное расстояние от пластиковой колодки коннектора до точки начала изгиба кабеля должно составлять не менее 35 мм. Изгиб проводников в непосредственной близости от коннектора создает асимметричное механическое натяжение. Это натяжение вытягивает обжатые металлические клеммы из идеального положения внутри пластиковых колодцев, вызывая перекос (Terminal Wobble). Перекос резко уменьшает эффективную площадь соприкосновения между штырем видеокарты и клеммой кабеля. В результате переходное сопротивление в точке контакта многократно возрастает, что при токах в десятки ампер приводит к экспоненциальному росту температуры (эффект Thermal Runaway), расплавлению пластикового компаунда и короткому замыканию.

9. Протокол физического подключения и алгоритм аппаратной интеграции

Процесс сборки и коммутации силовых магистралей требует методичного инженерного подхода. Игнорирование базовых правил может привести к электростатическим разрядам (ESD) и механическим повреждениям портов. Алгоритм подключения состоит из следующих обязательных этапов:

1. Полное обесточивание и подготовка: Убедитесь, что силовой кабель переменного тока физически извлечен из разъема С14 на задней панели устройства, а тумблер находится в разомкнутом положении ("О"). Для предотвращения пробоя чувствительной CMOS-логики материнской платы статическим электричеством, сборщику необходимо использовать антистатический браслет или предварительно прикоснуться к заземленному массивному металлическому объекту.

2. Ориентация и монтаж в шасси: Блок питания интегрируется в выделенный отсек системного корпуса. В архитектуре современных шасси с нижним расположением БП, вентилятор преобразователя должен быть направлен строго вниз, к вентиляционной перфорации с пылевым фильтром. Это позволяет блоку питания забирать холодный воздух снаружи, функционируя в изолированном термальном контуре, не участвуя в вытяжке раскаленного воздуха от видеокарты. Инверсия блока (вентилятором вверх) допускается исключительно при установке корпуса на ворсистое покрытие (ковер), полностью блокирующее нижний приток воздуха, либо в специфических системах с пассивным охлаждением (Fanless).

3. Маршрутизация (Cable Management): Силовые магистрали прокладываются за технологическим поддоном материнской платы. Строго запрещается натягивать кабели по принципу "гитарной струны". Необходимо оставлять компенсационные петли (допуски на изгиб) для снятия механического напряжения с мест пайки проводов к терминалам и термоусадочным трубкам.

4. Интеграция 24-pin ATX: Колодка имеет тугую механическую защелку. При вставке коннектора в разъем на материнской плате необходимо обеспечить физическую поддержку текстолита с обратной стороны свободными пальцами. Усилие сочленения (Insertion force) может достигать 10-15 килограмм-сил. Отсутствие поддержки может привести к изгибу печатной платы и образованию микротрещин во внутренних слоях металлизации дорожек. Защелка обязана издать характерный щелчок, а зазор между пластиковыми юбками коннекторов должен полностью отсутствовать.

5. Интеграция питания CPU (EPS): Подключается в верхнем левом квадранте платы. В системах энтузиастского класса с двумя разъемами (8+8 pin), для стабильной работы подавляющего большинства процессоров (даже флагманских линеек) с лихвой достаточно одного подключенного кабеля 8-pin, способного передать свыше 300 Вт. Подключение второго кабеля требуется исключительно при экстремальном оверклокинге с применением криогенного охлаждения для компенсации потерь на проводниках.

6. Питание графической подсистемы: При использовании классических 8-pin интерфейсов для видеокарт с номинальным потреблением выше 225-250 Вт настоятельно рекомендуется избегать использования "кос" (Daisy-chain) — кабелей, имеющих два 8-pin коннектора на одном шлейфе. Для обеспечения балансировки токов по терминалам на стороне блока питания, каждый 8-pin разъем видеокарты должен запитываться индивидуальным кабелем, идущим от отдельного порта на БП. Разъем 12VHPWR вставляется строго до упора, без малейшего перекоса, с соблюдением упомянутого выше правила 35-миллиметрового изгиба.

После завершения коммутации и визуальной инспекции всех замковых соединений, силовой кабель подключается к сети, и тумблер I/O переводится в рабочее положение ("I"). В этот момент активируется трансформатор дежурного режима, и на материнскую плату подается потенциал +5VSB. Свечение диагностических светодиодов на плате подтверждает целостность первичных цепей ожидания.

10. Топология аппаратных защит и микросхемы-супервизоры

Безопасность вычислительного узла и предотвращение возгораний гарантируются наличием интегрированной микросхемы-супервизора (например, распространенных серий SiTi PS223, Weltrend WT7527). Эта логическая схема в режиме реального времени мониторит токи, напряжения и температурные датчики, управляя ШИМ-контроллером через оптопары. Полноценный блок питания обязан поддерживать следующий спектр защитных протоколов:

Тип защиты	Расшифровка	Механизм действия и триггеры
OVP	Over Voltage Protection	Защита от превышения напряжения. При пробое регулирующих транзисторов напряжение может резко возрасти. Если на линии +12В потенциал превысит порог (обычно 13.5В - 15.6В), супервизор мгновенно глушит генерацию импульсов, спасая конденсаторы и чипы от высоковольтного пробоя.
UVP	Under Voltage Protection	Защита от критического падения напряжения. Срабатывает при просадке (например, ниже 10В для 12-вольтовой шины), что предотвращает нестабильную работу логических элементов и опускание головок жестких дисков на магнитные пластины во время записи.
OCP	Over Current Protection	Защита от сверхтоков на выделенных линиях. Критически важна в архитектуре Multi-Rail, где единая линия 12В виртуально разделена на каналы с индивидуальными шунтами измерения тока (ограничение около 20-30А на канал). Предотвращает расплавление конкретного кабеля при локальной перегрузке.
OPP / OLP	Over Power Protection	Общая защита инвертора от перегрузки по суммарной мощности. Триггер срабатывает, если система пытается вытянуть мощность, превышающую номинальную на 110-130%. В стандарте ATX 3.0 алгоритмы OPP модифицированы с учетом временных задержек для пропускания микросекундных спайков мощности.
SCP	Short Circuit Protection	Защита от короткого замыкания. Реагирует за доли миллисекунды на падение сопротивления цепи до значений, близких к нулю (обычно сопротивление ниже 0.1 Ом). Исключает термическое возгорание шлейфов при фатальном пробое VRM видеокарты или процессора.
OTP	Over Temperature Protection	Защита от критического перегрева радиаторов. Термисторы, интегрированные в радиаторы вторичных силовых ключей, подают сигнал на отключение при достижении температуры полупроводников около 90-105°C, предотвращая их тепловое разрушение при выходе из строя вентилятора БП.

11. Технический аудит, диагностика неисправностей и профилактика

В рамках эксплуатации ИТ-инфраструктуры, профилактика и инструментальная диагностика системы питания являются обязательными процедурами. В случае возникновения нестабильности (спонтанные перезагрузки под нагрузкой, синие экраны смерти BSOD, отказ инициализации при нажатии кнопки Power), подсистема энергообеспечения подвергается аудиту в первую очередь.

Базовый алгоритм тестирования начинается с проверки дежурного контура. Используя цифровой мультиметр (DMM), измеряется разность потенциалов между Пином 9 (+5VSB) и любым контактом заземления при выключенном ПК, но поданном сетевом напряжении. Наличие стабильных 5.0 Вольт с погрешностью не более 5% свидетельствует о работоспособности первичных цепей APFC и малого трансформатора дежурки.

Далее применяется метод автономного старта (Paperclip Test). Отключив все коннекторы от компонентов, инженер принудительно замыкает Пин 16 (PS_ON#, зеленый провод) на землю (черный провод) с помощью металлической перемычки. Запуск вентилятора (в моделях с активным охлаждением) и появление номинальных напряжений на всех шинах свидетельствуют о базовой функциональности главного инвертора.

Однако для полноценного технического аудита требуется анализ высокочастотных пульсаций (Ripple & Noise). Замеры производятся с помощью профессионального осциллографа с жестким ограничением полосы пропускания в 20 МГц для отсечения фоновых радиопомех. Согласно стандарту ATX, размах пульсаций (Peak-to-Peak) не должен превышать 120 мВ для силовой линии +12В и 50 мВ для линий +5В и +3.3В. В процессе многолетней эксплуатации происходит естественная деградация электролитических конденсаторов фильтра — высыхание электролита и рост эквивалентного последовательного сопротивления (ESR). Это неизбежно приводит к экспоненциальному росту пульсаций. Выход пульсаций за пределы норматива приводит к тому, что встроенные VRM-фильтры материнской платы перестают справляться с шумом. Электрический шум проникает на кристаллы CPU и GPU, дестабилизируя работу транзисторов на гигагерцовых частотах, что вызывает ошибки вычислений и аппаратные зависания.

Для максимизации параметра наработки на отказ (MTBF), заявленного производителем, требуется неукоснительное соблюдение эксплуатационных регламентов. Накопление мелкодисперсной пыли на радиаторах и обмотках трансформатора создает слой теплоизолятора, ухудшая конвекцию, и при повышении влажности воздуха может выступать в роли слабого проводника, нарушая диэлектрическую изоляцию компонентов. Регулярная профилактическая продувка компрессором критически важна, при этом необходимо механически фиксировать крыльчатку вентилятора. Свободное вращение лопастей от струи сжатого воздуха превращает электродвигатель вентилятора в генератор тока, который может пробить микросхему управления вентилятором обратным напряжением.

Наконец, инфраструктурная стабильность обеспечивается интеграцией с источниками бесперебойного питания (UPS). Для систем, оснащенных современными блоками питания с модулями Active PFC, настоятельно рекомендуется применение ИБП, генерирующих на выходе чистую синусоиду (Pure Sine Wave) при работе от батарей. Дешевые ИБП с аппроксимированной (ступенчатой) синусоидой могут вступать в аппаратный конфликт с алгоритмами APFC блока питания. Резкие фронты ступенчатой аппроксимации воспринимаются контроллером APFC как аномалии сети, что приводит к гигантским кратковременным броскам тока, перегружающим инвертор ИБП и вызывающим аварийное отключение всего комплекса (срабатывание защиты ИБП по перегрузке).

12. Резюме

Процесс внедрения и подключения компьютерного блока питания выходит далеко за рамки механического сочленения пластиковых коннекторов. Это комплексная электротехническая задача, требующая от интегратора глубокого понимания физики импульсного преобразования энергии, термодинамики в замкнутых пространствах и архитектурных особенностей потребления современных сверхплотных полупроводниковых кристаллов. Исключительная точность в расчете профиля транзиентных нагрузок, осознанный выбор стандарта энергоэффективности, скрупулезное соблюдение механических допусков при трассировке силовых магистралей (особенно в контексте новейших спецификаций PCIe 5.0) и ясное понимание триггеров супервизорных цепей являются фундаментальными столпами для создания высоконадежной и отказоустойчивой вычислительной системы. Игнорирование инженерных регламентов неминуемо влечет за собой скрытую деградацию элементной базы, потерю вычислительной стабильности и, в худших сценариях, невосполнимое аппаратное разрушение всего аппаратно-программного комплекса.

Технический аудит и экспертная оценка: Сергей Коваль.
