Техническая архитектура и критерии спецификации серверных блоков питания (PSU)

1. Введение в аппаратную архитектуру подсистем питания серверов

Эволюция серверной инфраструктуры, переход к облачным вычислениям и взрывной рост систем искусственного интеллекта диктуют экспоненциальный рост требований к подсистемам питания вычислительных узлов. Серверный блок питания (Power Supply Unit, PSU) давно перестал быть исключительно аналоговым преобразователем переменного тока (AC) в постоянный (DC). В современных высокоплотных вычислительных средах, центрах обработки данных (ЦОД) и системах периферийных вычислений (Edge Computing) блок питания представляет собой сложный микропроцессорный узел, глубоко интегрированный в общую систему управления шасси и инфраструктуру мониторинга всего машинного зала.

Фундаментальными критериями при спецификации серверных источников питания являются: жесткая унификация форм-фактора (преимущественно стандарт CRPS), подтвержденная кривая энергоэффективности (программы 80 PLUS, директива ErP Lot 9), поддержка низкоуровневой цифровой телеметрии (PMBus, AVSBus), а также строгие статистические показатели отказоустойчивости (MTBF, AFR) и поддержка топологий горячего резервирования (от простейшего N+1 до изолированного 2(N+1)). Ошибки в проектировании энергетического бюджета приводят не только к фатальным аппаратным сбоям под нагрузкой, но и к существенным финансовым потерям. В условиях корпоративного сектора, где показатель максимально допустимого времени прерывания сервиса (Maximum Tolerable Period of Disruption, MTPD) стремится к нулю, простой одного часа оценивается аналитиками в суммы, значительно превышающие 100 000 долларов США. Это делает подсистему питания не просто вспомогательным компонентом, а критическим элементом обеспечения непрерывности бизнес-процессов.

2. Стандартизация форм-факторов: Архитектура M-CRPS

Для обеспечения перекрестной совместимости оборудования от разных вендоров, масштабируемости решений и возможности горячей замены модулей (hot-swap) индустрия серверного оборудования перешла от разрозненных проприетарных решений к единому стандарту Common Redundant Power Supply (CRPS). Данный стандарт, изначально разработанный корпорацией Intel и в дальнейшем поддержанный консорциумом Open Compute Project (OCP) в виде спецификации M-CRPS (Modular Hardware System-Common Redundant Power Supply), строго регламентирует все аспекты физического и логического устройства блоков питания.

2.1. Физические габариты и топология высокой плотности

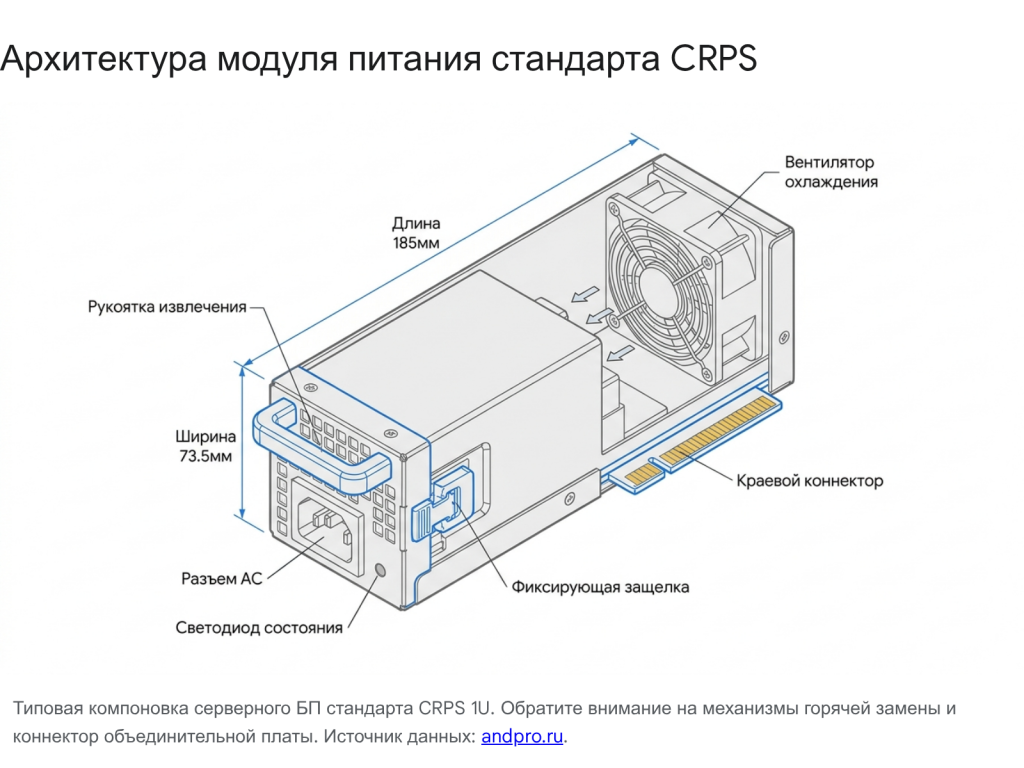

Стандарт M-CRPS определяет жесткие геометрические рамки для модулей. Базовый габарит для блоков стандарта 1U составляет 73.5 мм в ширину, 185 мм в глубину и 40 мм (или 1U минус толщина стенок шасси) в высоту. В данных жестких физических ограничениях современные инженеры вынуждены размещать схемы преобразования мощности от 550 Вт до 2400 Вт.

Высокая плотность мощности (Power Density) в таких скромных габаритах достигается исключительно за счет применения передовых топологий преобразования. Современные CRPS-блоки строятся на базе резонансных LLC-конвертеров с синхронным выпрямлением. Это позволяет снизить тепловые потери на переключение транзисторов (Zero Voltage Switching, ZVS) и достичь показателей плотности в 75 Вт на кубический дюйм и выше. Для специализированных компактных систем искусственного интеллекта и граничных вычислений применяются блоки, обеспечивающие плотность от 39.5 до 48.3 Вт/дюйм³, что требует использования высокотемпературных компонентов и многослойных печатных плат с толстой медной фольгой для эффективного распределения тепла.

2.2. Электромеханический интерфейс и логические линии

Электромеханическое соединение CRPS-модуля с объединительной платой сервера (Power Distribution Board, PDB) осуществляется через стандартизированный краевой коннектор печатной платы, профессионально именуемый «золотыми пальцами» (gold fingers). В отличие от десктопных стандартов ATX с жгутами проводов, интеграция через краевой коннектор минимизирует переходное сопротивление и исключает ошибки коммутации.

Этот высоконадежный интерфейс отвечает не только за передачу основной мощности (шина +12V, по которой в мощных блоках могут протекать токи свыше 200 Ампер) и дежурного напряжения (+12VSB или +3.3VSB для питания контроллера управления BMC при выключенном сервере), но и за критически важные сигналы управления. Среди них выделяются:

• Линия I-share (Current Share): Аналоговая шина для активного распределения токов между параллельно работающими блоками питания, гарантирующая, что нагрузка распределяется равномерно (обычно с точностью до 5%).

• Шина данных I2C/SMBus: Линии SDA (Serial Data) и SCL (Serial Clock) для обмена телеметрией по протоколу PMBus.

• Аппаратные прерывания: Линия SMBAlert# для мгновенного оповещения системы о критических сбоях.

• Сигналы горячей замены: Контакты PS_KILL и PS_PRESENT. Они физически короче остальных контактов на краевом коннекторе. При извлечении блока эти контакты размыкаются первыми, давая контроллеру БП микросекунды на обесточивание силовых цепей до размыкания основных токоведущих линий, что полностью предотвращает образование разрушительной электрической дуги.

2.3. Механизмы фиксации, блокировки и безопасности оператора

Безопасность обслуживания ЦОД закладывается на уровне механического проектирования. Согласно спецификациям, CRPS-модуль должен вставляться и извлекаться из корзины исключительно без использования монтажных инструментов (архитектура tool-less design). На фронтальной панели располагается интегрированная рукоятка для экстракции и специальная механическая защелка с пружинным механизмом.

Конструкция защелки продумана таким образом, чтобы не просто удерживать массивный блок питания в шасси (предотвращая его выпадение из-за вибраций, генерируемых тысячами вентиляторов в серверной стойке), но и выполнять функцию аппаратной блокировки (interlock). Механизм предотвращает извлечение или установку модуля до тех пор, пока к нему подключен силовой кабель переменного тока (AC power cord). Эта мера принудительной безопасности гарантирует, что оператор не сможет физически разорвать цепь под высокой нагрузкой со стороны питающей сети, защищая обслуживающий персонал от поражения электрическим током и минимизируя риск короткого замыкания на стороне распределительного устройства стойки.

Для серверов среднего уровня и систем хранения данных форм-фактора 2U (подобно решениям серии Exegate ServerPRO-2U-700ADS) физические габариты могут отличаться (например, составляя 100 x 70 x 310 мм). В таких системах, если объединительная плата для горячей замены конструктивно не предусмотрена архитектурой конкретного шасси, могут применяться классические кабельные сборки с коннекторами 20+4 pin для питания материнской платы, 4+4 pin для линий EPS процессора, а также разъемами периферии SATA и Molex. Тем не менее, принципы высокой надежности и защиты цепей остаются неизменными.

3. Регулирование энергоэффективности: Физика потерь, 80 PLUS и директива ErP Lot 9

Коэффициент полезного действия (КПД) блока питания является не просто маркетинговой характеристикой, а критическим параметром, определяющим совокупную стоимость владения (Total Cost of Ownership, TCO) всем центром обработки данных. В масштабах мегаваттного дата-центра разница в эффективности преобразования всего на 2-3% транслируется в колоссальные операционные затраты.

Физика процесса диктует жесткие правила: любая электрическая энергия, не преобразованная в полезную мощность постоянного тока для питания компонентов сервера, необратимо рассеивается в виде паразитного тепла в соответствии с законом . Это избыточное тепло создает двойную финансовую нагрузку на инфраструктуру: во-первых, ЦОД оплачивает электричество, потраченное впустую на нагрев радиаторов блока питания; во-вторых, ЦОД вынужден тратить дополнительную энергию на работу прецизионных кондиционеров (CRAC), чиллеров и градирен для отвода этого самого тепла из машинного зала. Этот мультипликативный эффект известен в индустрии как cooling tax, и именно он делает показатель PUE (Power Usage Effectiveness) зависимым от качества серверных БП.

3.1. Эволюция спецификаций 80 PLUS

Индустриальным базисом оценки КПД компьютерных и серверных блоков питания выступает добровольная программа сертификации 80 PLUS, администрируемая независимыми лабораториями. Для современного оборудования корпоративного класса минимально приемлемым и де-факто стандартным уровнем давно считается сертификация 80 PLUS Platinum. Данный сертификат гарантирует эффективность преобразования на уровне до 94% при оптимальной нагрузке.

Методология тестирования 80 PLUS требует, чтобы блок питания достигал жестко заданных значений КПД на нескольких контрольных точках: при нагрузке 10%, 20%, 50% и 100% от заявленной номинальной мощности. Критически важным параметром также является коэффициент мощности (Power Factor, PF). Для исключения загрязнения питающей сети высшими гармониками и снижения реактивной мощности, стандарт требует, чтобы показатель PF составлял 0.90 или выше при 100% нагрузке. Для более строгой сертификации 80 PLUS Titanium требования еще выше: PF должен превышать 0.95 уже при 20% нагрузке, а пиковая эффективность смещается к отметке 96%. Топология любого современного импульсного преобразователя всегда проектируется таким образом, чтобы пик эффективности («сладкая точка» / sweet spot) приходился ровно на 50% загрузки модуля.

3.2. Влияние активной коррекции коэффициента мощности (Active PFC)

Ни один блок питания корпоративного класса не может обойтись без модуля активной коррекции коэффициента мощности (Active Power Factor Correction). Конденсаторы во входных цепях выпрямителя потребляют ток короткими импульсами только на пиках синусоиды переменного напряжения. Это приводит к искажению формы потребляемого тока и генерации высших гармоник, которые возвращаются обратно в сеть, перегревая нулевые проводники трансформаторов подстанций. Схема Active PFC с помощью повышающего ШИМ-контроллера (Boost Converter) принудительно формирует ток потребления, синфазный с кривой входного напряжения, обеспечивая . Это радикально снижает коэффициент нелинейных искажений тока (Low iTHD), удовлетворяя жестким международным стандартам электромагнитной совместимости, таким как EN61000-3-2.

3.3. Директива Европейского Союза ErP Lot 9 и парадокс малых мощностей

Законодательное регулирование энергоэффективности на государственных уровнях кардинально изменило ландшафт рынка. Начиная с 1 января 2024 года, любое серверное оборудование и системы хранения данных, поставляемые на территорию Европейской экономической зоны (EEA), Соединенного Королевства или Швейцарии, обязаны соответствовать жестким экологическим требованиям директивы Commission Regulation (EU) 2019/424, широко известной среди инженеров как ErP Lot 9 (Ecodesign Directive).

Данная директива устанавливает новые, бескомпромиссные базовые линии энергоэффективности для серверных AC-DC преобразователей, делая их обязательными для легального введения оборудования в эксплуатацию. Требования дифференцируются в зависимости от архитектуры блока:

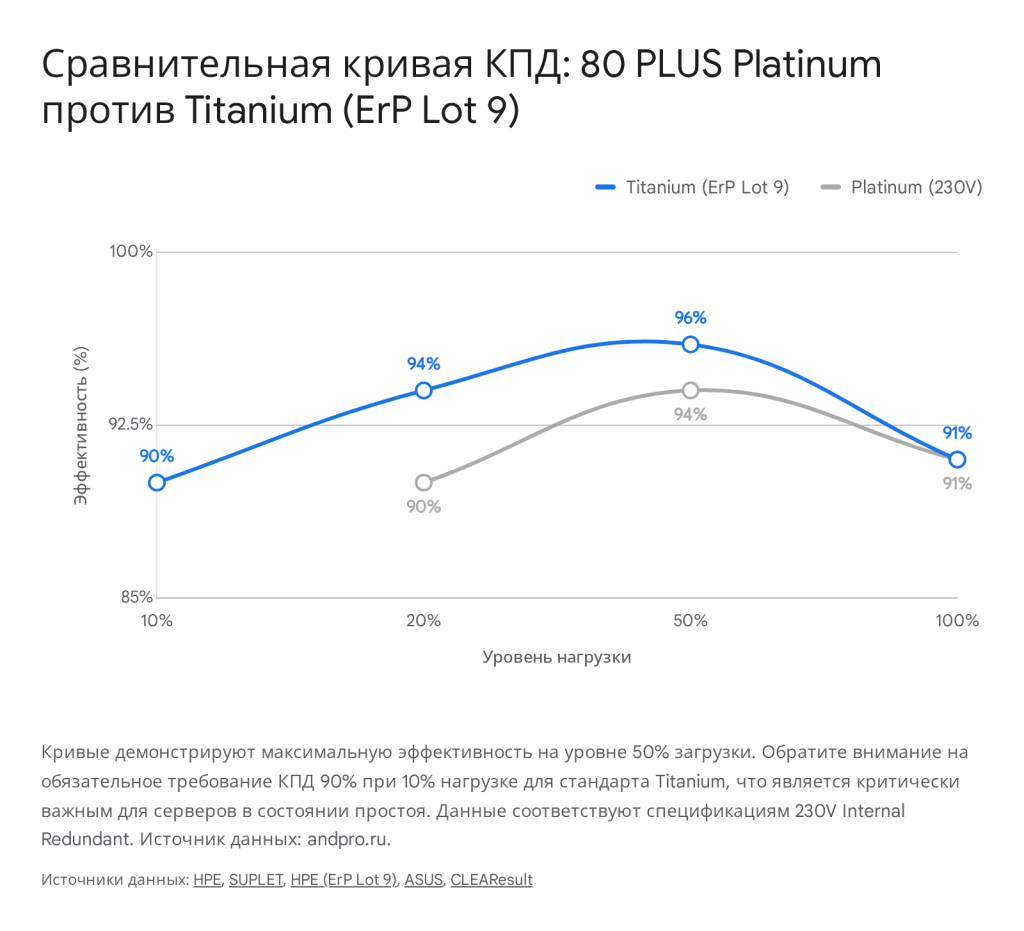

Тип серверного блока питания	Требуемый КПД при 50% нагрузке (ErP Lot 9)	Соответствие стандарту 80 PLUS
Single-output (одна основная выходная шина, обычно 12V)	Минимум 96%	Аналог 80 PLUS Titanium
Multi-output (несколько выходных напряжений)	Минимум 94%	Аналог 80 PLUS Platinum

Подавляющее большинство модульных блоков (Flexible Slot, CRPS) имеют конфигурацию single-output, отдавая всю мощность по одной шине +12V, следовательно, они подпадают под наиболее строгое требование в 96%.

Внедрение директивы ErP Lot 9 выявило серьезную технологическую и экономическую проблему. Как показывают индустриальные исследования готовности рынка (230V Enterprise PSU Market-Ready Efficiency Study), подавляющее большинство стандартных стоечных серверов в малых и средних корпоративных ЦОД потребляют небольшую мощность и исторически оснащаются блоками питания номиналом менее 750 Вт. Однако законы физики полупроводников делают достижение 96% эффективности (уровень Titanium) в компактных блоках питания малой мощности крайне сложной и дорогостоящей инженерной задачей.

В результате производители аппаратного обеспечения пошли по пути наименьшего сопротивления: они практически прекратили разработку суб-750Вт блоков стандарта Titanium и начали устанавливать в серверы начального уровня сверхмощные блоки номиналом 1200 Вт, 1600 Вт или даже 2400 Вт, которые легко проходят сертификацию Lot 9 на 50% своей огромной мощности. Это порождает эксплуатационный парадокс: установка блока питания мощностью 1600 Вт в сервер, реальное потребление которого в пике не превышает 300 Вт, приводит к тому, что БП постоянно работает при загрузке около 15-20%. На таких сверхнизких нагрузках эффективность преобразователя резко падает, не достигая заветных 96%, которые он бы показал при 800 Вт. Таким образом, директива, призванная снизить потребление энергии, в конфигурациях с избыточной мощностью БП может приводить к обратному эффекту.

4. Топологии резервирования и инженерная отказоустойчивость (Redundancy)

Фундаментальным принципом построения высоконадежных ИТ-инфраструктур, способных работать годами без остановки обслуживания (Zero Downtime), является концепция N-модульного резервирования. Данный принцип основан на введении в систему избыточных аппаратных компонентов, которые находятся в постоянной готовности автоматически и бесшовно принять на себя вычислительную или энергетическую нагрузку в случае внезапного отказа основных узлов.

В терминологии проектирования ЦОД переменная "N" математически обозначает минимально необходимую базовую емкость инфраструктуры (capacity), которая строго требуется для обеспечения полноценного функционирования и питания системы при 100% расчетной нагрузке ИТ-оборудования. Архитектура класса N по определению не обладает никакой избыточностью. В такой системе наличие единой точки отказа (Single Point of Failure, SPOF) означает, что любой аппаратный сбой, флуктуация в сети электропитания или необходимость проведения регламентного профилактического обслуживания неминуемо приведет к аварийной остановке работы сервера и недоступности критических сервисов.

4.1. Параллельное резервирование: Архитектура N+1

Модель N+1 представляет собой базовый уровень защиты оборудования, при котором к минимально необходимому набору компонентов (N) добавляется ровно один резервный модуль. Например, если энергетический бюджет сервера требует мощности 1200 Вт, а проектировщик использует стандартные блоки питания мощностью 1200 Вт, то для достижения топологии N+1 в шасси необходимо установить два идентичных блока питания (схема 1+1). Если серверу для работы под пиковой нагрузкой требуется 2400 Вт, конфигурация будет состоять из трех блоков питания по 1200 Вт (схема 2+1).

Данный подход является экономически эффективным компромиссом для небольших инсталляций, так как он минимизирует капитальные затраты (CAPEX), но при этом гарантирует защиту сервера от выхода из строя одного любого источника питания. В CRPS-системах активное распределение токов по специальной аналоговой шине позволяет всем параллельно подключенным блокам работать синхронно, равномерно распределяя текущую нагрузку между собой (например, каждый из двух БП работает на 50% от общей потребности сервера).

Топология резервирования	Описание архитектуры	Относительная стоимость	Применимость и целевой сегмент
N	Отсутствие резервирования. 1 БП на 1 узел.	Низкая	Тестовые стенды, некритичные серверы разработки.
N+1	Базовая емкость плюс один резервный модуль.	Средняя	Корпоративные серверы, системы хранения начального уровня.
2N	Полное зеркальное дублирование всей инфраструктуры питания.	Высокая	ЦОД уровня Tier III, бизнес-критичные приложения.
2(N+1)	Дублированные пути с внутренним резервированием каждого пути.	Наивысшая	Системы жизнеобеспечения, финансовый сектор, Tier IV.

4.2. Изолированное дублирование путей: Архитектуры 2N и 2(N+1)

Для объектов, требующих максимального уровня отказоустойчивости (Уровни надежности Tier III и Tier IV по классификации Uptime Institute), применяется архитектура 2N. В отличие от N+1, где резервируется только сам модуль внутри сервера, 2N предусматривает полное дублирование всей энергетической цепочки. Создаются два абсолютно независимых и электрически изолированных пути питания — "Луч А" (A-feed) и "Луч Б" (B-feed). Каждый луч подключен к собственным интеллектуальным распределительным устройствам в стойке (PDU), отдельным массивам источников бесперебойного питания (UPS) и, в идеальных условиях, запитан от территориально разнесенных городских подстанций.

В сервере, сконфигурированном по схеме 2N с двумя блоками питания, один БП физически подключается в розетку Луча А, а второй — в розетку Луча Б. Если на городской подстанции происходит авария, обрыв кабеля или выходит из строя главный UPS Луча А, сервер не замечает потери: блок питания на Луче Б мгновенно берет на себя 100% нагрузки, обеспечивая непрерывность вычислений.

Топология 2(N+1) представляет собой ультимативное решение, сочетающее в себе сильные стороны обоих подходов. Она обеспечивает полное дублирование магистральных путей (2N), при этом внутри каждого луча имеется собственное параллельное резервирование модулей (N+1). Это позволяет проводить глубокое аппаратное обслуживание одного луча, сохраняя при этом защиту от единичного отказа внутри второго луча.

4.3. Автоматический ввод резерва и технология Cold Redundancy

Для исключения простоев на уровне инфраструктуры стойки применяются системы автоматического переключения нагрузки (Automatic Transfer Switch, ATS), способные перебросить питание с основного фидера на резервный за единицы миллисекунд. Однако внутри самого сервера используется не менее изящная логика управления питанием.

Поскольку, как было рассмотрено ранее, максимальный КПД преобразователей достигается при 50% загрузки модуля и катастрофически деградирует при нагруках ниже 20% (что является типичным сценарием для систем 2N в режиме простоя процессора), индустрия разработала технологию Cold Redundancy (Режим холодного резервирования).

Суть технологии заключается в интеллектуальном динамическом управлении массивом блоков питания. Один или несколько ведущих блоков (Active status) берут на себя всю текущую нагрузку сервера, принудительно повышая свою загрузку до зоны максимальной энергоэффективности. Одновременно с этим, ведомые резервные блоки (Standby status) переводятся в состояние глубокого сна: они отключают свои мощные основные высоковольтные DC-DC и PFC преобразователи, оставляя активной лишь маломощную линию дежурного напряжения и цифровой интерфейс PMBus для связи с контроллером шасси. Если вычислительная нагрузка резко возрастает или активный блок выходит из строя, ведомые БП способны "проснуться" и начать выдавать номинальную мощность в течение считанных миллисекунд, не допуская падения напряжения на материнской плате за пределы допустимых допусков ATX/CRPS стандартов.

5. Энергетический бюджет высоконагруженных узлов: Эволюция CPU, GPU и AI-нагрузок

Математические модели расчета энергетического бюджета серверных стоек претерпели радикальные изменения за последние два десятилетия. Индустрия отошла от экстенсивного масштабирования слаботочных узлов к созданию сверхплотных вычислительных комплексов. Если на заре 2000-х годов тепловой пакет (Thermal Design Power, TDP) флагманского центрального процессора (CPU) колебался в пределах 30-50 Вт, а общий бюджет питания классического 1U сервера составлял скромные 200-300 Вт, то современная архитектура диктует совершенно иные цифры. Сегодня стандартный серверный процессор имеет TDP, вплотную приближающийся к 300-350 Вт.

Параллельно с этим, внедрение нейросетевых моделей, систем машинного обучения (Machine Learning) и генеративного искусственного интеллекта (AI) сделало графические ускорители (GPU) абсолютными доминантами в структуре энергопотребления сервера. Аппаратная архитектура для тензорных вычислений предполагает установку в одно шасси формата 4U от четырех до восьми мощнейших графических карт.

5.1. Динамика потребления высокопроизводительных GPU

Современные графические процессоры, предназначенные для дата-центров и граничных вычислений (Edge AI), демонстрируют беспрецедентные аппетиты к электрической мощности. Акселераторы флагманского уровня (поколений NVIDIA RTX 40/50 series, серверные модули архитектур Hopper или Blackwell) имеют штатное номинальное потребление от 450 до 575 Вт на один графический чип. Более того, архитектура современных GPU характеризуется способностью к мгновенным, кратковременным всплескам потребления (Power Excursions или Transients), которые могут длиться микросекунды, но достигать пиковых значений в 625 Вт и выше для одной карты.

В результате консолидации компонентов, вычислительный узел, оснащенный двумя топовыми CPU (суммарно около 600 Вт), четырьмя графическими ускорителями (от 2000 до 2400 Вт), терабайтами оперативной памяти, контроллерами NVMe-хранилищ и массивом высокооборотистых осевых вентиляторов для продувки этого теплового реактора, требует энергетического бюджета, легко превышающего 3000 Вт на один физический сервер.

5.2. Инженерные правила расчета номинала БП и планирование запаса

Процесс проектирования подсистемы питания не сводится к простому арифметическому сложению номинальных TDP всех установленных компонентов. Сумма мощностей (Total System Draw) является лишь базовой, отправной точкой расчетов. Например, если бюджетные компоненты узла (процессор на 65 Вт, графический чип начального уровня на 115 Вт, память и охлаждение) в сумме дают расчетные 265 Вт при 100% синтетической нагрузке, выбор блока питания мощностью 300 Вт или 400 Вт будет являться грубой инженерной ошибкой.

Индустриальные стандарты проектирования настоятельно требуют закладывать запас по мощности (Headroom или Buffer). Рекомендуется добавлять от 20% до 30% к рассчитанному теоретическому максимуму системного потребления. Применение этого коэффициента запаса (например, установка блока на 550 Вт или 650 Вт для системы с пиком в 318 Вт) обосновано целым рядом критических физических и эксплуатационных факторов:

1. Компенсация микросекундных всплесков тока (Transients): Упомянутые выше резкие скачки потребления видеокарт способны за доли секунды превысить номинал БП. Если запаса нет, сработает схема аппаратной защиты от перегрузки по току (Over Current Protection, OCP) или напряжение на шине 12V просядет ниже допустимого предела, вызвав срабатывание защиты от пониженного напряжения (Under Voltage Protection, UVP) и последующую жесткую перезагрузку сервера.

2. Оптимизация акустического и температурного профиля: Блок питания, работающий на пределе своих возможностей, выделяет максимальное количество тепла, что заставляет его внутренний контроллер раскручивать 40-мм охлаждающий вентилятор до десятков тысяч оборотов в минуту, создавая неприемлемый уровень акустического шума и сокращая ресурс подшипника. Запас мощности позволяет БП работать в комфортном тепловом режиме с оптимизированной кривой вращения вентилятора.

3. Компенсация естественной деградации электронных компонентов: С течением лет круглосуточной эксплуатации в условиях повышенных температур электролитические конденсаторы в цепях фильтрации БП подвергаются старению. Эквивалентное последовательное сопротивление (ESR) растет, а емкость падает, что со временем снижает фактическую максимальную мощность, которую способен выдать блок питания без пульсаций, выходящих за рамки стандарта.

4. Удержание в зоне высокой эффективности: Заложенный 30-процентный буфер гарантирует, что в режиме типичной рабочей нагрузки сервер будет загружать блок питания примерно на 50-60%, то есть именно в той зоне, где его энергоэффективность (80 PLUS Platinum/Titanium) достигает своего физического максимума.

Для обеспечения питанием сверхмощных ИИ-серверов индустрия освоила выпуск специализированных CRPS-модулей колоссальной мощности — 1600 Вт, 2000 Вт и даже 2400 Вт в стандартном форм-факторе 1U, обладающих выдающейся плотностью мощности (свыше 48 Вт/дюйм³) и встроенными протоколами цифрового управления. Важно отметить, что эксплуатация самых мощных решений (например, модулей на 2400 Вт) требует пересмотра инфраструктуры питающей сети: для забора полной заявленной мощности из сети 200-240 В переменного тока стандартные разъемы IEC C13 не подходят по допустимым токам, и производители вынуждены использовать силовые входные коннекторы стандарта IEC C19.

6. Цифровая телеметрия и аппаратный контроль: Глубокая интеграция PMBus

В парадигме современных центров обработки данных блок питания перестал быть автономным, "глупым" устройством. Сегодня это сложный микропроцессорный вычислительный узел, программно и аппаратно интегрированный в общую инфраструктуру Baseboard Management Controller (BMC) сервера. Для обеспечения этой глубокой синергии используется специализированный открытый индустриальный протокол управления источниками питания — Power Management Bus (PMBus).

6.1. Физический и транспортный уровни (SMBus / I2C)

В своей архитектурной основе протокол PMBus опирается на проверенные временем спецификации физического и транспортного уровней шины SMBus (System Management Bus) версии 2.0. Сама шина SMBus является концептуальным развитием стандарта I2C (Inter-Integrated Circuit). Аппаратное взаимодействие между контроллером блока питания (PSMC) и материнской платой сервера происходит по простой последовательной двухпроводной шине, использующей сигналы SDA (передача данных) и SCL (тактовое синхронизирование частоты).

Индустриальный стандарт предписывает обязательную совместимость аппаратных трансиверов БП с режимами высокой мощности (high power mode) SMBus 2.0. Это гарантирует стабильную передачу сигнала даже в условиях сильных электромагнитных помех, характерных для серверных корпусов. Для обеспечения целостности передаваемых телеметрических пакетов и предотвращения искажения конфигурационных команд применяется математическое аппаратное кодирование Packet Error Checking (PEC), отбраковывающее битые фреймы.

6.2. Функциональные возможности спецификаций PMBus 1.2 и 1.3

Внедрение спецификации PMBus 1.2, а затем ее эволюционного развития PMBus 1.3, позволило окончательно стандартизировать набор цифровых команд и регистров не только для мощных AC-DC блоков питания, но и для компактных DC-DC преобразователей на материнских платах (VRM процессоров) и изолированных модулей памяти (Point-of-Load, POL).

Комплексный протокол предоставляет системным архитекторам следующие критические возможности управления:

• Прецизионная телеметрия в реальном времени (Monitoring): Микроконтроллеры внутри БП постоянно оцифровывают параметры среды. Сервер в любой момент времени может запросить точнейшие данные о входном напряжении (V_in) и токе из розетки, выходных напряжениях по всем линиям (V_out), отдаваемом токе (I_out), вычисляемой потребляемой мощности (W_in / W_out), скорости вращения вентилятора охлаждения в оборотах в минуту, а также температурные показатели с термопар, установленных на радиаторах силовых ключей и трансформаторе.

• Динамическая конфигурация параметров (Configuration): Протокол позволяет не только читать, но и записывать параметры в энергонезависимую память БП. Возможна тонкая подстройка выходных напряжений (маргинализация для тестирования стабильности системы), настройка порогов срабатывания защиты по току (OCP thresholds) и конфигурирование задержек при последовательном включении шин питания (Sequencing).

• Молниеносная обработка аппаратных сбоев (Faults and Protection): Анализ состояния узла происходит через битовые флаги регистра STATUS_WORD. В случае выхода любого из параметров (напряжения, температуры) за допустимые границы, система не ждет циклического опроса по шине. Блок питания генерирует аппаратное прерывание, притягивая к земле физическую линию SMBALERT#. BMC сервера мгновенно реагирует на прерывание, считывает регистр ошибок PMBus и за миллисекунды принимает решение о спасении оборудования: от запуска агрессивного троттлинга частот процессора до штатного экстренного выключения узла. В масштабных архитектурах протоколы группового опроса Zone Read и Zone Write позволяют мастер-контроллеру рассылать команды одновременно множеству преобразователей.

• Журналирование инцидентов (Data Logging): Блок питания выступает в роли "черного ящика", фиксируя историю пиковых нагрузок и критических событий в собственной памяти. Это позволяет инженерам ЦОД проводить глубокий посмертный анализ (post-mortem analysis) сгоревшего оборудования, выясняя причину аварии даже после извлечения БП из сервера.

6.3. Высокоскоростное адаптивное масштабирование: AVSBus

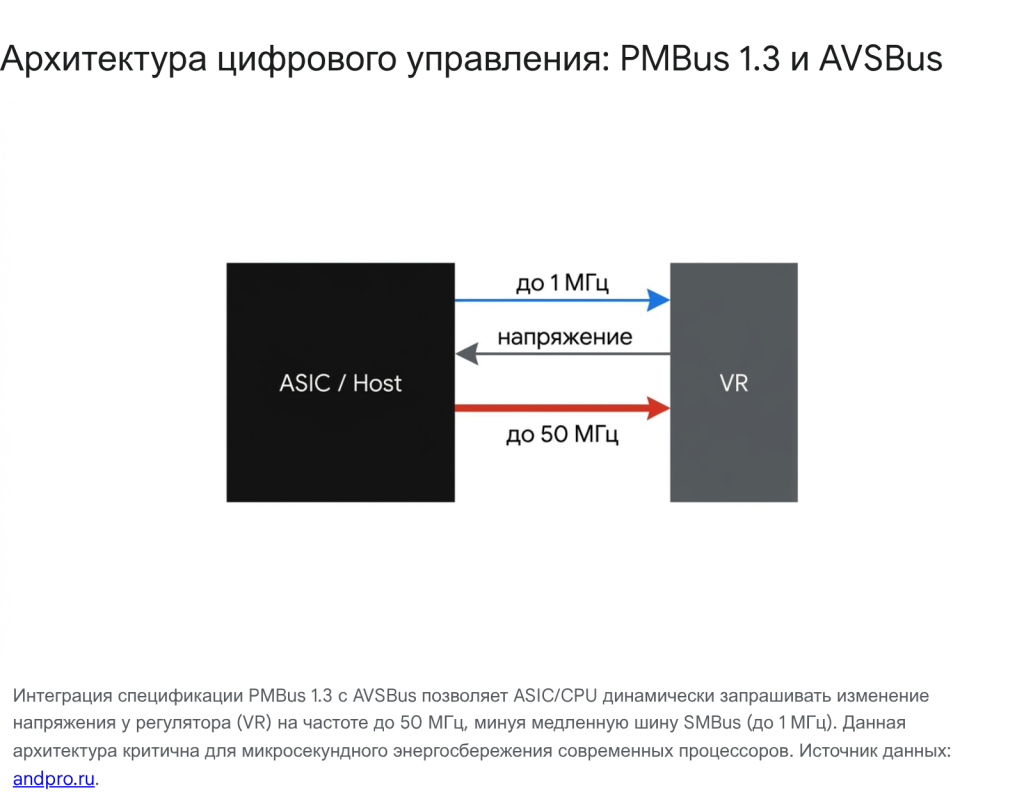

Радикальным нововведением, появившимся в спецификации PMBus 1.3, стал внедренный дополнительный высокоскоростной аппаратный интерфейс — AVSBus (Adaptive Voltage Scaling Bus). Главное технологическое ограничение классического протокола PMBus заключается в его физической медлительности: он функционирует на частотах, не превышающих 1 МГц (чаще 100-400 кГц). Для задач периодического мониторинга температур и оборотов вентилятора этой скорости более чем достаточно, однако она совершенно неприемлема для современных процессоров, меняющих тактовую частоту тысячу раз в секунду.

Шина AVSBus разработана для устранения этого бутылочного горлышка и оперирует на частоте до 50 МГц. Это выделенный канал связи от процессора или специализированного ASIC напрямую к регуляторам напряжения (VRM). По шине AVSBus вычислительный чип может в режиме реального времени, с микросекундными задержками, напрямую отдавать приказ контроллерам питания на повышение или понижение подаваемого вольтажа (Vcore) в строгой зависимости от сиюминутной загрузки ядер процессора. Такая глубокая аппаратная интеграция позволяет достичь экстремального уровня динамического энергосбережения, снижая тепловыделение чипа в паузах между расчетами математических матриц.

7. Инженерия надежности: Статистическое прогнозирование и параметры MTBF/AFR

Надежность серверного блока питания, как критического элемента инфраструктуры, не измеряется абстрактными маркетинговыми терминами. Она строго описывается методами теории надежности и оценивается двумя фундаментальными статистическими параметрами: Средней наработкой на отказ (Mean Time Between Failures, MTBF) и Среднегодовой интенсивностью отказов (Annualized Failure Rate, AFR). Понимание этих метрик критически важно для планирования ЗИП (запасных частей, инструментов и принадлежностей) и расчета TCO дата-центра.

7.1. Математический смысл MTBF и стандарты расчетов

Параметр MTBF выражается в часах работы и представляет собой статистическую (вероятностную) величину, предсказывающую среднее расчетное время исправной работы электронного компонента до возникновения отказа в рамках огромной эксплуатируемой популяции однотипных устройств. Производители серверов корпоративного класса часто декларируют высокие значения MTBF, например, 250 000 часов (что эквивалентно более чем 28 годам непрерывной работы) при заданных внешних условиях (как правило, температура среды 40°C и загрузка БП на уровне 75%).

Непрофессиональным заблуждением является интерпретация MTBF как гарантированного срока службы конкретного физического экземпляра устройства. Значение в 28 лет не означает, что купленный блок проработает 28 лет без поломок. Оно означает, что если в ЦОД работает парк из 1000 таких блоков питания, отказы внутри этой популяции будут происходить с определенной, математически предсказуемой частотой.

Сама цифра MTBF не берется "с потолка", а рассчитывается на этапе проектирования схемотехники путем сложения интенсивностей отказов (failure rate, обозначается греческой буквой ) каждого мельчайшего радиоэлектронного компонента на печатной плате — от силовых транзисторов и трансформаторов до резисторов SMD-монтажа. Сумма индивидуальных интенсивностей отказов всех деталей формирует общую интенсивность отказов самого устройства (), а MTBF математически является величиной, обратной этой сумме ().

Индустрия использует различные, зачастую несопоставимые методологии оценки. Военный стандарт США MIL-HDBK-217F (Military Handbook) считается наиболее консервативным и строгим, он учитывает массу стресс-факторов и, как правило, выдает самые низкие, пессимистичные показатели расчетной надежности. В телекоммуникационной сфере исторически чаще применяется стандарт Bellcore/Telcordia (TR-332), который демонстрирует заметно более высокие, оптимистичные результаты. Современные европейские проектировщики часто полагаются на расчеты по корпоративному стандарту Siemens SN 29500 на базе норм IEC 61709, который дает наиболее реалистичные, сбалансированные прогнозы.

7.2. Кривая жизненного цикла (Bathtub Curve) и расчет AFR

Поведение электронного оборудования в процессе длительной эксплуатации графически описывается функцией надежности, известной в инженерии как «баночная кривая» (bathtub curve), форма которой напоминает поперечный разрез ванны. Эта кривая четко делится на три ярко выраженные временные фазы:

1. Фаза ранних отказов (Infant Mortality / Приработка): Характеризуется высокой, но быстро падающей интенсивностью поломок в первые дни или месяцы работы. Вызвана скрытым производственным браком: плохой пайкой BGA, дефектами кристаллов микросхем. Авторитетные производители отсекают эту фазу еще на заводе, подвергая блоки жесткому термическому стресс-тестированию под нагрузкой (процесс burn-in). Важно: в показатель MTBF эта фаза не включается.

2. Период нормальной эксплуатации (Useful Life): Самая длительная фаза. Характеризуется стабильной, очень низкой и практически константной интенсивностью внезапных статистических отказов (). Поломки здесь случайны (например, скачок напряжения извне или пробой изолятора космической частицей). Именно и только для этого плоского участка кривой применим заявленный параметр MTBF.

3. Период физического износа (Wear-out): Заключительная фаза, характеризующаяся экспоненциальным ростом отказов из-за необратимой физико-химической деградации компонентов. В блоках питания первыми сдаются компоненты с движущимися частями (высыхание смазки в гидродинамических подшипниках вентиляторов), электролитические конденсаторы (испарение электролита при высоких температурах) и термоинтерфейсные прокладки на силовых ключах.

Для практического бизнес-планирования в дата-центре показатель MTBF конвертируется в более понятную метрику AFR — Среднегодовую интенсивность отказов, которая показывает процент устройств, которые гарантированно выйдут из строя в течение одного календарного года работы. Базовая формула конвертации, выведенная из экспоненциального закона надежности: , где константа 8760 — это количество часов в году (24 * 365). На практике, для оборудования с высокой надежностью, эта сложная функция отлично аппроксимируется простым делением: .

По статистике реальных аппаратных сбоев дата-центров, интенсивность отказов качественных серверных блоков питания (AFR) держится на уровне около 0.5%.

Тип аппаратного компонента	Базовое количество в популяции	Показатель AFR на компонент	Расчетное ожидаемое число отказов в год
Центральный процессор (CPU)	1,000	0.1%	1 сбой
Твердотельный накопитель (SSD)	4,000	0.5%	20 сбоев
Блок питания (PSU)	2,000	0.5%	10 сбоев
Модуль вентилятора шасси	15,000	2.0%	300 сбоев

Таблица демонстрирует, что надежность блока питания сопоставима с надежностью твердотельных дисков корпоративного класса. Мониторинг этих показателей через системы NMS и PMBus является фундаментом для построения стратегий предиктивного обслуживания (Predictive Maintenance), когда оборудование заменяется до его физического разрушения.

8. Аэродинамика, термальный менеджмент и синхронизация воздушных потоков (Airflow Direction)

Модуль блока питания в современной архитектуре выполняет двойную функцию: он является не только источником преобразованной энергии, но и важнейшим элементом общей интегрированной системы принудительного воздушного охлаждения серверного шасси. Ультра-плотная компоновка компонентов на материнской плате и радиаторах процессоров требует организации строго ламинарных, мощных, однонаправленных воздушных потоков. Возникновение турбулентности или зон рециркуляции горячего воздуха неизбежно ведет к тепловому пробою полупроводников.

8.1. Цветовая кодировка и физика воздушных трактов

Для обеспечения совместимости оборудования со стандартной архитектурой климат-контроля машинных залов (изолированные холодные коридоры — Cold Aisle, и горячие коридоры — Hot Aisle), стоечные серверы и коммутаторы уровня Top-of-Rack (ToR) проектируются с поддержкой двух диаметрально противоположных конфигураций воздушного потока. Встроенные вентиляторы в блоках питания должны по своему направлению продувки строго и безальтернативно совпадать с направлением потока основных вентиляторных сборок (Fan Trays) самого шасси.

Индустриальный стандарт сформировал жесткую систему визуальной физической маркировки направлений с использованием цветового кодирования пластиковых рукояток-экстракторов (Latching Handles) на задней панели:

• Направление Front-to-Back (F2B) / Port-side Intake: В этой конфигурации холодный воздух засасывается со стороны портов ввода-вывода (лицевой панели оборудования), проходит сквозь радиаторы внутри шасси и выдувается через заднюю стенку (в горячий коридор). То есть, обращенная к оператору панель блока питания является зоной забора холодного воздуха из холодного коридора. В индустрии исторически закрепилось мнемоническое правило термодинамики: "красный — горячий, синий — холодный" (Red is hot, Blue is cold), где цвет рукоятки указывает на физическую температуру воздушной массы, которая непосредственно контактирует с этой самой открытой панелью модуля. Таким образом, забор свежего холодного воздуха всегда обозначается красной или темно-бордовой (Red/Burgundy) рукояткой. Разные вендоры могут вносить свои нюансы: например, корпорация Juniper маркирует данное направление аббревиатурой F2B и фирменным цветом рукоятки Juniper Gold.

• Направление Back-to-Front (B2F) / Port-side Exhaust: Противоположная схема. Втягивание воздуха осуществляется с задней (обычно "глухой") панели сервера, а выдув раскаленного воздуха происходит прямо сквозь отверстия на панели с портами. В этом случае видимая панель блока питания исторгает горячий выхлоп сервера. Соответствуя правилу, горячая панель выхлопа маркируется синей (Blue) пластиковой рукояткой. У Juniper эта логика обозначается как B2F и окрашивается в оттенок Juniper Azure Blue.

8.2. Аппаратные механизмы защиты от аэродинамического замыкания

Человеческий фактор неизбежен. Ошибочная установка при ремонте или сборке в одно шасси модулей вентиляторов и блоков питания с разнонаправленным воздушным потоком приводит к фатальным аэродинамическим последствиям. Горячий выхлоп одного модуля немедленно засасывается в заборное отверстие соседнего модуля (ситуация аэродинамического "короткого замыкания"). Это полностью ломает расчетный ламинарный поток, резко снижает эффективность теплосъема с кристаллов CPU, ASIC сетевых матриц и GPU, и быстро приводит к неконтролируемому перегреву, термическому троттлингу, а в худшем сценарии — к расплавлению BGA-припоя под чипами.

Современные интеллектуальные серверы и мощные дата-центровые коммутаторы (например, флагманская линейка оборудования Cisco Nexus) изначально оснащены глубокой аппаратной защитой от подобных монтажных ошибок. На этапе подачи дежурного питания контроллер BMC инициализирует систему и опрашивает все установленные модули вентиляторов и блоки питания по цифровой шине I2C для сверки их идентификаторов (Part Numbers). Если микрокод фиксирует конфликт направлений (airflow mismatch), система немедленно выдает критическое диагностическое предупреждение в журнал событий syslog. После этого запускается жестко запрограммированный аппаратный таймер (grace period), обычно от 1 до 5 минут. Если в течение этого льготного периода оператор не устранит физический конфликт (не извлечет "неправильный" блок), система автоматически, в обход операционной системы, отключит основное питание шасси для безусловного предотвращения пожара и термического разрушения дорогостоящих кремниевых кристаллов.

9. Практические критерии спецификации и комплексного аудита подсистем питания

Обобщая массив физических стандартов, законодательных норм и протокольных ограничений, при проектировании с нуля или техническом аудите существующего серверного оборудования, инженер обязан использовать строгий, формализованный математический подход к подбору подсистем питания. Недопустимо опираться исключительно на заявленные номинальные ватты; необходимо оценивать всю картину целиком:

1. Глубокий расчет пиковой мощности (Transient Loads): При спецификации узлов машинного обучения или ИИ-серверов с многочиповыми ускорителями (например, блоков класса YSEC2000AM-2A00P10, CSU2400AP или аналогичных гигантов) категорически запрещено проектировать баланс системы «впритык» по паспортным значениям теплового пакета (TDP) процессоров и видеокарт. Инженерный аудит требует учитывать обязательный 30-процентный буфер сверху расчетной мощности для надежной компенсации физических эффектов Power Excursions (микросекундных всплесков тока потребления от блоков GPU), пики которых способны кратковременно превышать базовый тепловой пакет видеокарты в 1.5–2 раза.

2. Оценка фактического КПД в контексте реального профиля нагрузки ЦОД: Выбор ультра-дорогих блоков питания уровня 80 PLUS Titanium (что гарантирует эффективность 96% и соответствие европейской директиве ErP Lot 9) экономически и технически обоснован исключительно в том случае, если данный сервер в своем типичном круглосуточном рабочем режиме (Typical Load) будет стабильно загружать этот конкретный блок питания на 40-60%. Если сервер значительную часть времени простаивает на холостом ходу, эффективность мощного блока катастрофически упадет. Для удержания высокого КПД в системах с полным дублированием 2N необходимо программно активировать режим Cold Redundancy на контроллере BMC, принудительно выводящий избыточные резервные блоки в энергосберегающий спящий режим.

3. Аудит аппаратных защит и цифрового мониторинга цепей питания: Проектная документация должна удостоверять, что выбранный блок архитектуры CRPS на аппаратном уровне поддерживает все базовые защиты топологии: OVP (от разрушительного перенапряжения), OCP (сверхбыструю защиту от перегрузки по току), SCP (от короткого замыкания на линиях питания) и OTP (от перегрева радиаторов). При глубокой интеграции сервера в инфраструктуру корпоративного ЦОД критически важно, чтобы прошивка контроллера блока питания полноценно поддерживала цифровые стандарты PMBus 1.2 или PMBus 1.3. Без этого невозможна двусторонняя телеметрия, адаптивное управление напряжением и, главное, предиктивный анализ микросбоев до того момента, как они приведут к физическому разрушению оборудования.

4. Аэродинамическая синхронизация контуров охлаждения: При физическом монтаже стоек строго и неукоснительно соблюдайте цветовое кодирование пластиковых экстракторов (красные/синие, золотые/голубые рукоятки). Инженер должен гарантировать, что направления потоков блоков (F2B или B2F) идеально совпадают с геометрией вентиляторных корзин шасси. Несоблюдение направлений неминуемо приведет к срабатыванию аппаратной блокировки запуска системы (shutdown via grace period) в коммутаторах и серверах корпоративного класса, парализуя работу сегмента сети.

5. Физическая совместимость распределительной инфраструктуры питающей сети (PDU): Гонка вычислительных мощностей упирается в пределы проводки. Для серверов, чей энергетический бюджет (с учетом запаса) требует мощности БП свыше 1600 Вт на один узел, инженер обязан убедиться, что распределители питания серверной стойки (Smart PDU), автоматические выключатели на щитах и сами силовые межблочные кабели способны без нагрева выдерживать протекающие токи (от 16А и выше). Это часто требует перехода от массовых разъемов IEC C13 к более мощному промышленному стандарту розеток IEC C19. Параллельное оснащение лучей питания серверных стоек сверхбыстрыми автоматическими вводами резерва (ATS-свитчами) на независимых линиях A и B нивелирует внешние риски отказа инфраструктуры машинного зала, локализуя единичные возможные точки отказа до уровня самих серверных блоков питания, которые в свою очередь защищены резервированием N+1.
