Настенные электрошкафы для офиса и улицы: Технический аудит, критерии выбора и стандарты ГОСТ

Введение в проблематику размещения низковольтного и телекоммуникационного оборудования

Обеспечение отказоустойчивости сетевой инфраструктуры и систем распределения электроэнергии напрямую зависит от физической защиты аппаратных компонентов. Настенные электротехнические и телекоммуникационные шкафы выполняют функцию первичного барьера между высокочувствительной электроникой, такой как коммутаторы, маршрутизаторы, автоматы защиты, программируемые логические контроллеры, и дестабилизирующими факторами окружающей среды. Инженерное проектирование таких барьеров требует прецизионного подхода, исключающего эмпирический выбор компонентов. Оболочка должна не только пассивно противостоять внешнему воздействию, но и активно участвовать в формировании внутреннего микроклимата, необходимого для поддержания номинальных рабочих характеристик аппаратуры.

При проектировании узлов связи и распределительных пунктов инженерный состав обязан учитывать строгую физическую дихотомию между условиями эксплуатации. Офисные, серверные и иные внутренние пространства характеризуются предсказуемым температурным режимом, наличием систем прецизионного кондиционирования, минимальным содержанием абразивной пыли и абсолютным отсутствием прямого гидродинамического воздействия жидкостей. Напротив, уличная эксплуатация сопряжена с экстремальными термическими циклами, постоянным воздействием ультрафиолетовой и инфракрасной солнечной радиации, атмосферными осадками в виде дождя и снега, образованием разрушительной наледи и высокой ветровой нагрузкой, несущей мелкодисперсные твердые частицы, обладающие высокими абразивными свойствами.

С инженерной точки зрения, выбор оболочки не может базироваться исключительно на геометрических параметрах или эстетических предпочтениях. Данный процесс требует комплексного математического расчета статических нагрузок на несущие конструкции, глубокого анализа тепломассообмена внутри замкнутого объема, оценки градиентов температур и строгого соответствия государственным и международным стандартам безопасности, регламентирующим параметры низковольтных комплектных устройств. Интеграция шкафа в общую инфраструктуру объекта подразумевает понимание того, как толщина листовой стали, химический состав лакокрасочного покрытия и геометрия уплотнительных контуров работают в единой симфонии сопротивления внешней энтропии.

Нормативно-техническая база и классификация степени защиты оболочек (Код IP)

Фундаментом для классификации защитных свойств электротехнических шкафов выступает Межгосударственный стандарт ГОСТ 14254-2015, который является полностью идентичным международному нормативу IEC 60529:2013 «Степени защиты, обеспечиваемые оболочками (Код IP)». Данный нормативный документ жестко регламентирует методологию стендовых испытаний и критерии оценки способности металлического или полимерного корпуса предотвращать проникновение внешних твердых предметов в рабочую зону, а также ограничивать разрушительное воздействие воды на токоведущие части. Индекс защиты состоит из двух характеристических цифр, каждая из которых опирается на строгую физическую модель испытания.

Расшифровка первой характеристической цифры: Механическая защита и пыленепроницаемость

Первая цифра в индексе IP (от 0 до 6) выполняет двойную функцию: она обозначает уровень защиты обслуживающего персонала от доступа к опасным токоведущим или движущимся механическим частям, а также степень защиты самого внутреннего оборудования от проникновения внешних твердых предметов различного калибра. Согласно регламенту ГОСТ 14254-2015, градация базовых уровней выглядит следующим образом:

Индекс IP0X означает абсолютное отсутствие защиты, что неприемлемо для любых распределительных устройств, за исключением изолированных тестовых стендов закрытого типа. Индекс IP1X декларирует, что оболочка предотвращает проникновение твердых тел диаметром 50 миллиметров и более. Лабораторные испытания для данного класса проводятся специальным сферическим щупом доступности (диаметр сферы ровно 50 мм), который при приложении нормированного усилия должен оставаться на достаточном расстоянии от опасных частей. Это базовый уровень защиты, проектируемый исключительно для предотвращения случайного прикосновения тыльной стороной кисти руки.

Переход к индексу IP2X означает защиту от проникновения сферических тел диаметром 12,5 миллиметров и более. Тестирование осуществляется стандартизированным испытательным шарнирным пальцем, имеющим диаметр 12 миллиметров и длину 80 миллиметров. Данный инструмент имитирует анатомическое строение человеческого пальца. Шарнирный щуп не должен касаться опасных токоведущих шин ни в одном из возможных положений изгиба. Данный стандарт является минимально допустимым и обязательным для подавляющего большинства офисных распределительных щитов и серверных патч-шкафов, гарантируя базовую безопасность при визуальном осмотре или коммутации слаботочных линий.

Индекс IP3X требует защиты от тел диаметром 2,5 миллиметра. Для подтверждения этого класса применяется прямой металлический щуп доступности диаметром 2,5 миллиметра, что эквивалентно стандартной шлицевой отвертке или мелкому ручному инструменту. Щуп не должен проникать внутрь оболочки на глубину, позволяющую коснуться фазных проводников. Дальнейшее повышение требований приводит к индексу IP4X, обеспечивающему защиту от гранулированных тел и тонкой проволоки диаметром от 1,0 миллиметра. При испытаниях стальной щуп диаметром 1,0 миллиметра не должен проникать в вентиляционные жалюзи или технологические зазоры корпуса.

Для промышленных установок и тем более уличных оболочек критическое значение приобретают уровни 5 и 6, которые оценивают защиту не от дискретных предметов, а от дисперсной среды:

Индекс IP5X означает пылезащищенность оболочки. Проникновение пыли не предотвращено полностью, однако конструкция лабиринтных уплотнений и фильтрующих элементов гарантирует, что пыль не может проникать внутрь корпуса в количествах, достаточных для нарушения нормальной работы оборудования или снижения сопротивления изоляции ниже критических значений.

Индекс IP6X требует абсолютной пыленепроницаемости. Испытания проводятся в специализированной камере, где поддерживается циркуляция мелкодисперсного талька, при этом внутри испытуемого корпуса с помощью вакуумного насоса создается постоянное отрицательное давление (разрежение). После многочасового цикла внутри шкафа IP6X не должно быть обнаружено ни единой фракции пыли. Это достигается за счет использования непрерывных контуров полиуретанового уплотнителя и прецизионной подгонки геометрии дверных петель.

Расшифровка второй характеристической цифры: Гидродинамическое сопротивление

Вторая цифра (от 0 до 9) определяет устойчивость электротехнического шкафа к гидродинамическому воздействию жидкостей различной интенсивности, от вертикально падающих капель до мощных направленных струй под высоким давлением.

Индекс IPX4 гарантирует защиту оборудования от брызг воды, падающих с любого пространственного направления. Конструкция таких шкафов предполагает наличие наклонных кромок и защитных козырьков над вентиляционными отверстиями, однако не рассчитана на направленное давление жидкости.

Индекс IPX5 обозначает защиту от водяных струй. В ходе сертификационных испытаний корпус подвергается направленному воздействию струи воды из стандартного сопла диаметром 6,3 миллиметра под давлением, с интенсивностью потока 12,5 литров в минуту. Струя направляется на все стыки и уплотнители с любого возможного направления с дистанции около 3 метров. Это минимально допустимый нормативный стандарт для оборудования, размещаемого во влажных производственных цехах (например, в пищевой промышленности), а также базовая норма для установки коммуникационных узлов на улице, где возможны интенсивные дождевые осадки в сочетании с ветром.

Высший уровень защиты в рассматриваемом сегменте — индекс IPX6. Он требует защиты от мощных водяных струй, что является лабораторным эквивалентом штормовых погодных условий на открытом пространстве или регулярного направленного мытья оборудования мойками высокого давления. Испытания проводятся более крупным соплом диаметром 12,5 миллиметра с расходом воды 100 литров в минуту. Давление водяного потока оказывает значительное механическое воздействие на стенки шкафа, что требует повышенной жесткости дверного полотна и использования усиленных многоточечных замков для предотвращения деформации уплотнителя.

Сравнительный анализ стандартов IP54, IP65 и IP66 в контексте эксплуатации

На практике инженеры-проектировщики чаще всего оперируют сочетанием стандартов IP54, IP65 и IP66. Понимание фундаментальной разницы между этими классами защиты определяет всю дальнейшую архитектуру проекта и алгоритмы управления микроклиматом.

Шкафы, сертифицированные по стандарту IP54 (ярким представителем которых является всепогодная телекоммуникационная серия ШТВ-НН производства ЦМО), защищают внутреннее оборудование от случайных брызг, косого дождя и ограничивают попадание пыли до безопасного уровня. Данный класс корпусов является оптимальным инженерным решением для закрытых, но неотапливаемых или запыленных помещений, таких как логистические склады, подземные паркинги или производственные ангары. Кроме того, IP54 широко применяется для уличной установки активного сетевого оборудования, когда технологически необходим газообмен с внешней средой для охлаждения мощных тепловыделяющих компонентов через систему фильтрующих вентиляторов.

Переход к классу защиты IP65 означает существенный качественный скачок в конструкции оболочки. Корпус с таким индексом гарантирует абсолютную пыленепроницаемость и выдерживает прямые струи воды под давлением с любой стороны. Использование оболочек IP65 считается бескомпромиссным минимумом для тяжелых промышленных условий (автомоечные комплексы, цеха с открытым циклом гидроочистки станков) и для базового уличного размещения пассивного оборудования, где не предполагается принудительная вентиляция забортным воздухом.

Стандарт IP66, реализованный, в частности, в электротехнических шкафах Elbox серии EMW, обеспечивает беспрецедентную защиту от мощных водяных струй и частичного затопления. Такие изделия пригодны для самых экстремальных метеорологических и гидрологических ситуаций, включая размещение на пирсах морских портов или химических предприятиях. Однако необходимо понимать, что высочайшая степень герметичности IP66 накладывает жесткие физические ограничения на процессы терморегуляции: естественный конвективный воздухообмен с улицей невозможен в принципе. Это требует скрупулезного теплотехнического расчета для предотвращения перегрева внутренних компонентов исключительно за счет теплопередачи через металлические стенки корпуса.

Степень защиты (Код IP)	Механическая защита (1-я цифра)	Гидродинамическая защита (2-я цифра)	Оптимальная область применения	Пример целевого оборудования	Источник данных
IP20	От объектов > 12.5 мм (защита пальцев рук)	Защита от жидкостей отсутствует	Чистые офисные пространства, серверные комнаты с кондиционированием	Стандартный телекоммуникационный 19-дюймовый патч-шкаф	andpro.ru
IP54	Частичная, но достаточная пылезащита	От брызг воды с любого пространственного направления	Логистические склады, паркинги, уличные узлы связи (при наличии сменных фильтров)	ЦМО ШТВ-НН (телекоммуникационный)	andpro.ru
IP65	Полная и абсолютная пыленепроницаемость	От направленных струй воды под рабочим давлением	Влажные производственные цеха, уличные распределительные щиты	Промышленные герметичные боксы и пульты управления	andpro.ru
IP66	Полная и абсолютная пыленепроницаемость	От мощных водяных струй (имитация шторма или мойки высокого давления)	Экстремальные уличные условия, морская инфраструктура, химическая промышленность	Навесные электротехнические шкафы Elbox EMW	andpro.ru

Физико-механические особенности конструирования уличных оболочек

Создание надежного всепогодного или промышленного шкафа не сводится исключительно к монтажу полимерного уплотнителя на внутренний контур двери. Это сложная многофакторная инженерная задача, требующая комплексного подхода к преодолению температурных деформаций металла, деградации покрытий под воздействием жесткого ультрафиолетового излучения и высоких статических нагрузок от размещенного внутри массивного оборудования.

Архитектура корпуса и расчетная несущая способность

Для обеспечения стабильного уровня пылевлагозащиты в классах IP65/IP66 и высокой механической прочности (определяемой индексом IK10, что означает гарантированную защиту от кинетической энергии удара в 20 Джоулей — эквивалент падения стальной гири массой 5 килограмм с высоты 40 сантиметров) в современной индустрии безальтернативно применяется цельносварная конструкция из высококачественной листовой холоднокатаной стали. Сварные швы, выполненные в среде защитных газов, в отличие от клепаных, болтовых или точечных соединений, полностью исключают риск ослабления несущей конструкции под воздействием длительных низкочастотных вибраций и гарантируют абсолютную герметичность замкнутого пространственного контура.

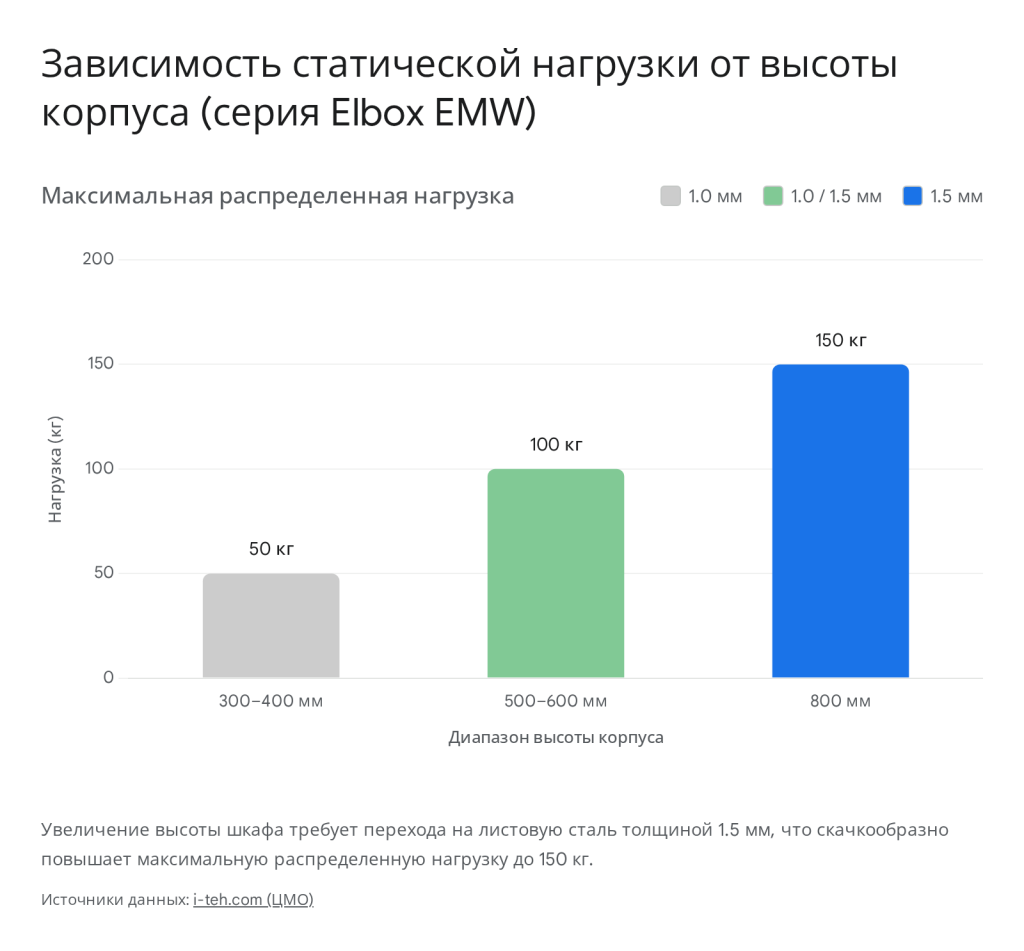

Инженерные расчеты сопротивления материалов показывают прямую корреляцию между общими габаритными размерами шкафа, изгибающими моментами, возникающими в стенках, и требуемой расчетной толщиной металла. Например, в линейке высокопрочных электротехнических шкафов серии Elbox EMW, корпус базовых моделей изготавливается из листовой стали толщиной 1,0 миллиметр для изделий, высота которых варьируется в диапазоне от 300 до 500 миллиметров. При таком соотношении сторон жесткость конструкции достаточна для нивелирования внутренних напряжений. Однако при увеличении вертикального габарита до 600–800 миллиметров экспоненциально возрастает риск деформации боковых стенок и задней панели. Возникает так называемый эффект «паруса» при ветровых нагрузках, а также критический прогиб под статической тяжестью внутренних трансформаторов или блоков питания. Для предотвращения нарушения геометрии корпуса и, как следствие, разгерметизации дверного проема, толщина стального листа для крупных шкафов безальтернативно увеличивается производителем до 1,5 миллиметров.

Эта фундаментальная конструктивная особенность напрямую и ступенчато влияет на распределенную статическую нагрузочную способность всего изделия. Физический предел прочности рассчитывается на основании сечения металла и качества сварных швов в точках крепления монтажных панелей и настенных кронштейнов:

При минимальной высоте шкафа от 300 до 400 миллиметров (использование стали толщиной 1,0 миллиметр) максимально допустимая распределенная нагрузка составляет 50 килограмм.

При средней высоте корпуса от 500 до 600 миллиметров (где применяется как 1,0 мм, так и усиленная сталь 1,5 миллиметра в зависимости от модификации) несущая способность возрастает и достигает показателя в 100 килограмм безопасной нагрузки.

Для крупногабаритных навесных шкафов высотой 800 миллиметров (изготавливаемых исключительно из стали толщиной 1,5 миллиметра) расчетная несущая способность достигает внушительных 150 килограмм. Это позволяет размещать внутри тяжелую электротехническую автоматику, пускатели и массивные медные шинные сборки без риска обрушения или геометрического перекоса конструктива.

Климатическое исполнение и системы антикоррозийной защиты металла

Для обеспечения проектного срока службы металлического изделия в суровых условиях уличной эксплуатации на территории с умеренным макроклиматом, шкафы должны строго соответствовать зоне климатического исполнения У1, что регламентировано ГОСТ 15150-90. Индекс У1 (умеренный климат, размещение на открытом воздухе) означает документально подтвержденную способность оборудования штатно функционировать при экстремальных перепадах сезонных и суточных температур, стабильно высокой влажности в осенне-весенний период, а также при постоянном воздействии агрессивной солнечной радиации и атмосферных осадков всех типов.

Углеродистая сталь, являющаяся основным конструкционным материалом, обладает высокой склонностью к окислению. Для предотвращения коррозионных процессов металл проходит многоступенчатую химическую подготовку (фосфатирование), после чего защищается полимерно-порошковой краской. Стандартным индустриальным цветовым решением является светло-серый оттенок по палитре RAL 7035. Порошковая окраска, проходящая процесс полимеризации в термопечи при температуре около 200°C, формирует на поверхности металла монолитный, химически инертный полимерный слой. Этот слой не только блокирует доступ кислорода и влаги к кристаллической решетке стали, предотвращая образование оксида железа (ржавление), но и обладает исключительной механической стойкостью к абразивному воздействию ветровых потоков с частицами песка и пыли. Кроме того, качественный полимер устойчив к деградации (мелению и растрескиванию) под воздействием коротковолновых ультрафиолетовых лучей.

Выбор светло-серого оттенка RAL 7035 для большинства уличных оболочек обусловлен не только эстетическими стандартами промышленного дизайна, но и строгими законами термодинамики. Светлый цвет обладает высоким коэффициентом альбедо (отражательной способности). Благодаря этому свойству, значительная часть энергии спектра солнечного излучения отражается от поверхности, что радикально снижает коэффициент пассивного термического нагрева металлического корпуса под прямыми лучами летнего солнца.

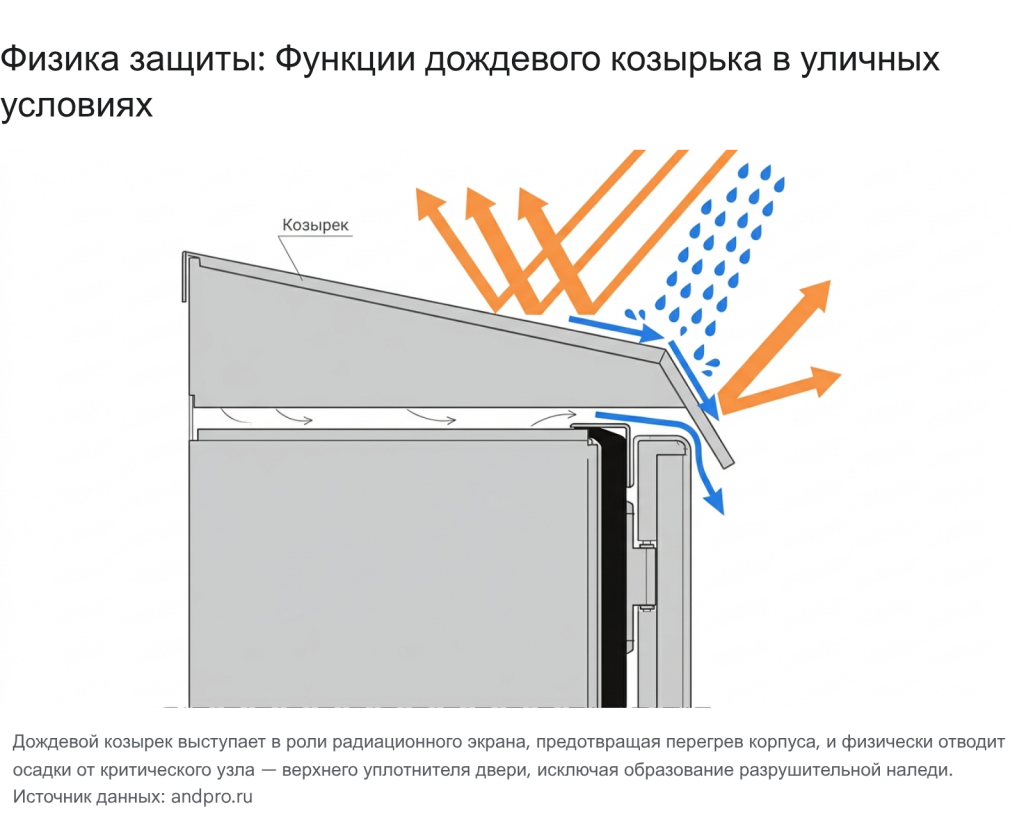

Механика и теплофизика применения дождевого козырька в уличных инсталляциях

Одной из самых критичных, конструктивно важных, но зачастую ошибочно игнорируемых неопытными монтажниками деталей навесного уличного шкафа является дождевой козырек. Практика глубокого инженерного аудита инфраструктурных объектов показывает, что даже при высочайшем рейтинге защиты базового корпуса (вплоть до IP66), установка дополнительного навесного козырька для эксплуатации на открытом воздухе является строго обязательным технологическим требованием.

Дождевой козырек — это не просто декоративный элемент крыши, а сложный функциональный узел, выполняющий две фундаментальные физические задачи, гарантирующие общую жизнеспособность электротехнической системы.

Во-первых, козырек обеспечивает критическое снижение тепловой нагрузки через эффект радиационного экранирования. Он физически предотвращает прямой нагрев верхней горизонтальной панели корпуса палящим полуденным солнцем. В летний климатический период температура неокрашенного или темного металла под прямыми лучами способна превышать критическую отметку в +70°C, что моментально передается во внутренний объем. Навесной козырек создает вентилируемую воздушную прослойку (постоянную зону тени) между собой и основной крышей шкафа. Воздух в этом зазоре работает как естественный конвективный радиационный экран, что радикально, на десятки градусов, снижает градиент температур внутри шкафа, спасая оборудование от термического разрушения.

Во-вторых, козырек осуществляет физическую защиту уплотнительного контура двери. Главная кинематическая уязвимость любой герметичной оболочки — это верхний горизонтальный участок уплотнителя двери, который традиционно изготавливается из вспененного двухкомпонентного полиуретана, наносимого роботом-манипулятором. Козырек, имеющий небольшой угол ската, надежно защищает этот технологический стык от прямого попадания отвесных или косых атмосферных осадков. В суровый зимний период вода, скапливающаяся на верхней кромке дверного проема (если козырек отсутствует), неизбежно замерзает при переходе температуры через ноль, превращаясь в твердую наледь. Согласно законам физики, кристаллизация воды сопровождается расширением объема примерно на 9%. Это непреодолимое гидравлическое расширение способно механически разорвать или необратимо деформировать пористую структуру полиуретанового уплотнителя. Кроме того, дверь может оказаться банально заблокированной ледяным замком. При попытке силового открытия такой обледеневшей двери обслуживающий сервисный инженер с высокой долей вероятности порвет герметизирующий контур, что приведет к мгновенной и необратимой потере заявленного класса защиты IP66. Наличие козырька физически отводит капли дождя и талую воду далеко за пределы дверного зазора.

Термодинамика и системы управления микроклиматом (Активная и пассивная терморегуляция)

Теплофизические процессы, протекающие внутри электротехнических оболочек, кардинально различаются в зависимости от типа устанавливаемого оборудования. Если классические распределительные щиты, внутри которых смонтированы исключительно пассивные клеммные колодки, медные шины и электромеханические автоматические выключатели (как, например, в шкафах серии Elbox EMW, имеющих общую глубину 210 миллиметров и полезную монтажную глубину 195 миллиметров), характеризуются ничтожным собственным тепловыделением, то для них вполне достаточно пассивной естественной конвекции. В таких системах теплоотдача во внешнюю среду происходит исключительно за счет теплопроводности металлических стенок корпуса, что не требует установки вентиляторов.

Ситуация диаметрально противоположна, когда речь заходит об уличных телекоммуникационных шкафах, которые по своей сути являются высокоинтенсивными активными генераторами тепла. Установка современных высокопроизводительных оптических маршрутизаторов, многопортовых PoE-коммутаторов, вычислительных серверов и тяжелых инверторных источников бесперебойного питания (ИБП) в герметичном замкнутом объеме приводит к молниеносному росту внутренней температуры воздуха. Термодинамический баланс системы (разница между выделяемой электрической тепловой мощностью полупроводниковых компонентов и физической способностью стального корпуса пассивно рассеивать это тепло наружу) напрямую определяет рабочую температуру внутри шкафа. Если тепловыделение превышает способность рассеивания, оборудование неизбежно уходит в тепловой троттлинг и отключается по датчикам защиты.

В условиях нестабильного уличного климата проблема перегрева парадоксальным образом усложняется разрушительным физическим эффектом достижения «точки росы». Данный процесс активизируется при резком падении температуры наружного атмосферного воздуха, что характерно для вечернего и ночного времени суток в межсезонье. Металлические стенки шкафа, обладая высокой теплопроводностью, стремительно охлаждаются. При этом внутренний объем воздуха, нагретый работающей электроникой, остается теплым и содержит определенное количество водяного пара (абсолютную влажность). Когда температура внутренних стенок опускается ниже расчетной точки росы, водяной пар, содержащийся в теплом воздухе, мгновенно конденсируется на этих холодных стальных поверхностях. Образовавшиеся микрокапли воды, подчиняясь гравитации, скатываются вниз и с высокой вероятностью попадают на незащищенные печатные платы маршрутизаторов или контакты коммутаторов. Это приводит к мгновенным коротким замыканиям, выгоранию микросхем, а в долгосрочной перспективе — к стремительной электрохимической коррозии токоведущих дорожек.

Для фундаментального решения этой сложной физической коллизии в индустрии применяются специализированные всепогодные шкафы с интеллектуальными интегрированными системами климат-контроля. Эталонным инженерным примером такого сбалансированного подхода к активной терморегуляции является настенный телекоммуникационный шкаф производства компании ЦМО, принадлежащий к специализированной серии ШТВ-НН.

Глубокий анализ инженерного решения: Архитектура ЦМО ШТВ-НН 6U

Модификация телекоммуникационного шкафа ЦМО ШТВ-НН-6.6.5-4ААА-Т1 демонстрирует высокотехнологичный и комплексный подход к проблематике размещения активного, чувствительного к климату IT-оборудования на открытом воздухе. При весьма компактных внешних габаритах (высота корпуса составляет 450 миллиметров, ширина — 620 миллиметров, а полная глубина — 530 миллиметров) и стандартизированной полезной монтажной емкости в 6 юнитов (6U) по 19-дюймовому стандарту (где полезная глубина для установки оборудования достигает 480 миллиметров), данная оболочка спроектирована с колоссальным запасом прочности. Конструкция способна нести статическую нагрузку до 150 килограмм. Такая несущая способность является критически важной для узлов связи, так как позволяет без опасений инсталлировать на нижние направляющие тяжелые свинцово-кислотные аккумуляторные батареи, обеспечивающие автономность работы аппаратуры при обрыве внешнего питания.

Ключевой конструктивной особенностью, отличающей эту модель от глухих электротехнических щитов, является применение вентилируемой передней двери и использование класса пылевлагозащиты IP54. В отличие от герметичных промышленных сейфов стандарта IP66, эта модель осознанно допускает контролируемый газообмен с окружающей атмосферой. Рассматриваемый шкаф серийно поставляется в максимальной заводской комплектации, имеющей индекс «Т1». Данная аббревиатура означает наличие внутри корпуса предустановленной полноценной интеллектуальной климатической установки, состоящей из трех независимых подсистем:

1. Активная система нагрева (калорифер с термостатом): Данный модуль предназначен для предотвращения критического переохлаждения аккумуляторов и полупроводниковой базы в зимний период. Нагреватель автоматически активируется по команде термостата, поддерживая внутреннюю температуру строго выше точки росы. Это гарантированно исключает риск образования водяного конденсата на электронике при резких ночных заморозках.

2. Система принудительной вентиляции: Интегрированные высокопроизводительные вентиляторные модули активируются в летний период, когда пассивной теплоотдачи корпуса становится недостаточно. Они создают направленный воздушный поток, обеспечивая принудительный отвод колоссальных объемов тепла от процессоров серверов и коммутационных матриц роутеров, выбрасывая горячий воздух за пределы оболочки.

3. Многоступенчатая система фильтрации: Поскольку для активного охлаждения забортный уличный воздух физически втягивается внутрь шкафа мощными вентиляторами, наличие качественных сменных синтетических фильтров в вентиляционных решетках является вопросом выживания оборудования. Фильтры улавливают абразивную пыль, пух и насекомых, сохраняя внутреннее пространство в относительной чистоте. Стоит отметить, что регулярное регламентное сервисное обслуживание этих сменных фильтров и профилактика самих вентиляторов является строгим операционным требованием для поддержания проектной работоспособности и заявленного класса защиты всей системы связи.

Анализ показывает, что выбор оболочки стандарта IP54, оснащенной системой активной фильтрующей вентиляции, в абсолютном большинстве реальных проектов оказывается гораздо более жизнеспособным и экономически оправданным решением для размещения высоконагруженного IT-оборудования на улице, нежели попытка поместить это же оборудование в глухой герметичный стальной шкаф класса IP66 без встроенных дорогостоящих фреоновых кондиционеров, что неминуемо приведет к тепловому выходу из строя всей электроники в первые же жаркие дни.

Проектирование электротехнических соединений и соответствие ГОСТ Р 51321.1-2007

Проектирование топологии, сборка и последующая эксплуатация низковольтных комплектных устройств (сокращенно НКУ), базой для которых служат настенные металлические шкафы, являются процессами повышенной опасности. Данные процедуры строго и безапелляционно регламентируются государственным стандартом ГОСТ Р 51321.1-2007 (являющимся модифицированной версией международного стандарта МЭК 60439-1:2004) «Устройства комплектные низковольтные распределения и управления». Внутренняя архитектурная компоновка электрошкафа, расстояния между токоведущими частями, выбор изоляционных материалов и, что наиболее важно, методы механического крепления функциональных электрических блоков напрямую влияют на безопасность эксплуатации и сервисное обслуживание установки.

Согласно строгой технической терминологии данного нормативного документа, все внутренние электрические соединения и узлы крепления аппаратуры внутри шкафа подразделяются на три фундаментальные инженерные категории. Каждая из этих категорий требует глубоко специфического подхода к монтажу, выбору крепежных метизов и проектированию контактных групп:

Первая категория — это стационарное соединение (в международной практике Fixed connection). Под данным термином понимается сверхжесткая, постоянная фиксация функциональных электротехнических блоков внутри корпуса оболочки. Примерами могут служить монтаж DIN-реек с блоками силовых автоматических выключателей, крепление массивных трансформаторов тока или установка сплошных монтажных панелей. Фундаментальное правило стационарного соединения гласит: процесс первоначального соединения или последующего разъединения (демонтажа) таких аппаратных элементов физически невозможно осуществить голыми руками. Для проведения этих операций сервисный инженер обязан применить специализированный слесарный, динамометрический или электромонтажный инструмент (гаечные ключи, шуруповерты, специализированные съемники). Например, тяжелые оцинкованные монтажные панели, поставляемые в базовом комплекте электрошкафов Elbox серии EMW, конструктивно предполагают исключительно стационарный, жесткий болтовой тип монтажа на приварные шпильки корпуса, обеспечивающий монолитность всей конструкции.

Вторая категория — разъемное соединение (Removable connection). Это более гибкая кинематическая конструкция, которая концептуально позволяет осуществлять соединение или разъединение функциональных блоков и электрических цепей исключительно вручную, без использования какого-либо дополнительного инструментария. В сфере телекоммуникационных настенных шкафов классическим, ежедневным примером разъемного соединения служат оптические и медные патч-корды, быстросъемные пластиковые заглушки портов, а также легкосъемные вентиляторные полки на защелках. В распределительной энергетике к этому классу относятся плавкие вставки предохранителей, имеющие рукоятки для безопасного ручного извлечения.

Третья категория — выдвижное соединение (Withdrawable connection). Это наиболее сложная и дорогостоящая электромеханическая кинематическая система, в которой главные силовые контактные группы замыкаются или безопасно размыкаются путем прямого механического перемещения (вдвижения в ячейку или выдвижения из нее) целого функционального блока по специальным салазкам. В компактных навесных настенных шкафах из-за дефицита внутреннего пространства такая архитектура применяется крайне редко, оставаясь прерогативой крупных магистральных напольных распределительных центров и главных распределительных щитов (ГРЩ) промышленных предприятий, где требуется горячая замена силовых блоков без остановки всего технологического процесса.

Помимо классификации самих физических соединений, стандарт ГОСТ Р 51321.1-2007 вводит четкие определения операционных статусов любого низковольтного комплектного устройства, определяющих степень опасности для человека:

Так называемое включенное состояние — это нормальный, повседневный эксплуатационный режим работы НКУ. В этом статусе главная питающая силовая цепь шкафа и все действующие совместно с ней вспомогательные цепи автоматики замкнуты, аппаратура находится под рабочим напряжением и выполняет свои прямые функции. Доступ внутрь корпуса в таком режиме строго ограничен.

Альтернативой является отключенное состояние. Это регламентированный режим безопасного сервисного обслуживания, модернизации или ремонта. В данном состоянии главная питающая цепь и все вспомогательные цепи управления надежно физически изолированы от внешнего источника электропитания с видимым разрывом контактов. Внутренняя компоновка шкафа, расположение фальшпанелей, конструкция замков и петель должны гарантировать безопасный, беспрепятственный доступ квалифицированного специалиста к ремонтируемому оборудованию именно в отключенном состоянии. Архитектура внутренних элементов должна минимизировать даже теоретический риск случайного прикосновения локтем или инструментом к соседним токоведущим шинам, находящимся под напряжением (что возвращает нас к фундаментальной важности внутреннего применения защитных пластронов стандарта IP2X/IP3X для изоляции фазных проводников).

Физика анкерных узлов и протоколы монтажа настенных оболочек

Процесс инсталляции тяжелых металлических навесных электрошкафов на вертикальные строительные поверхности — это отнюдь не тривиальная строительная операция, а высокоточный инженерный расчет крепежных узлов, испытывающих постоянные нагрузки на срез, изгиб и вырыв из основания. Безопасность людей и сохранность оборудования зависят от качества используемых метизов. Комплект поставки профессионального промышленного изделия, примером которого является корпус Elbox EMW, обязательно включает в себя не только сам шкаф, но и строго рассчитанную специализированную крепежную группу деталей.

Монтаж всей металлической массы на стену осуществляется с использованием 4 массивных стальных настенных кронштейнов, располагаемых по углам задней панели. Фиксация каждого из кронштейнов к основному корпусу шкафа производится посредством высокопрочных стальных болтов с метрической резьбой М8х16. Данное конкретное болтовое соединение было выбрано конструкторами не случайно: оно математически рассчитано на многолетнее восприятие колоссальных статических нагрузок от веса аппаратуры, а также динамических вибрационных и ветровых нагрузок, если шкаф монтируется на уличной стене высотного здания или мачте связи.

Рассмотрим физику процесса: при собственной максимальной массе пустого металлического корпуса высотой 800 мм около 24,7 килограмм и заявленной производителем полезной грузоподъемности в 150 килограмм, суммарная масса конструкции достигает почти 175 килограмм. Следовательно, каждый из четырех угловых настенных кронштейнов должен статично и гарантированно выдерживать векторную силу тяжести, превышающую 45 килограмм. Однако реальная нагрузка на верхние анкеры значительно выше из-за правила рычага: центр масс тяжелого оборудования, установленного внутри шкафа (например, батарей или трансформаторов), удален от поверхности стены на 200–500 миллиметров. Это создает мощный изгибающий момент, который стремится «вырвать» верхние болты из кирпича или бетона. Именно поэтому использование анкеров большого сечения и надежных кронштейнов является аксиомой безопасности монтажа.

Особое, критическое внимание при шеф-монтаже уделяется контурам электробезопасности и уравнивания потенциалов. Любой цельнометаллический корпус, внутри которого проложены фазные проводники, обязан быть надежно и неразрывно интегрирован в общую систему заземления промышленного или гражданского объекта. Для решения этой жизненно важной задачи на внешней или нижней стороне шкафа конструкторами предусмотрена специализированная, приваренная к корпусу омедненная или зачищенная точка подключения магистрального заземляющего проводника. Фиксация наконечника кабеля заземления осуществляется болтом М6х12 со специальными стопорными шайбами, препятствующими самопроизвольному откручиванию клеммы. Игнорирование этого простого монтажного требования является грубейшим должностным нарушением ПУЭ (Правил устройства электроустановок). Такое нарушение смертельно опасно, особенно в агрессивных уличных условиях, где риск электрического пробоя изоляции кабелей из-за высокой влажности или конденсата возрастает многократно. В случае пробоя фазы на незаземленный корпус, он мгновенно превращается в смертельную ловушку для случайного прохожего или самого инженера.

Внутренняя архитектура шкафа также подчинена законам физики. Установка коммутационной аппаратуры производится либо на сплошную стальную монтажную панель, либо на вертикальные перфорированные монтажные направляющие (при использовании 19-дюймового стандарта для телекоммуникационных корпусов, как в рассмотренной ранее модели ШТВ-НН). Для распределительных шкафов внутреннего монтажа применяется специальная оцинкованная панель. Гальваническое оцинкование внутренних панелей необходимо не только для банальной защиты от ржавчины. Главная цель цинкового покрытия — создание идеального низкоомного электрического контакта между металлическими поддонами устанавливаемых приборов (частотных преобразователей, контроллеров) и единым контуром заземления шкафа, что позволяет эффективно отводить на землю паразитные электромагнитные наводки и статические разряды.

Заключение: Инженерный детерминизм в выборе оболочек

Процесс выбора настенного электротехнического или серверного шкафа абсолютно не терпит поверхностного, эмпирического или исключительно ценового подхода. Это строгий, детерминированный алгоритмический процесс, который требует последовательного и вдумчивого анализа внушительного массива исходных физических, климатических и электротехнических данных. Глубокий технический аудит предполагаемых условий эксплуатации на конкретном объекте должен в обязательном порядке предвосхищать этап составления сметы и закупки дорогостоящего оборудования.

Анализ показывает, что универсального шкафа не существует. Для эксплуатации в условиях чистых, сухих серверных или кроссовых помещений, где работают системы прецизионного кондиционирования, избыточная герметизация корпуса не просто не нужна, но и категорически вредна. В таких тепличных условиях достаточно применения базовых перфорированных конструктивов с индексом IP20, так как они обеспечивают максимальный беспрепятственный конвекционный отвод тепла от работающих процессоров.

Напротив, для агрессивных промышленных сред, таких как влажные цеха пищевой промышленности, химические лаборатории или зоны открытой мойки техники, единственным безальтернативным инженерным решением становятся герметичные, цельносварные, тяжелые металлические корпуса с уровнем защиты IP65 или IP66, способные выдержать прямое гидравлическое воздействие.

При проектировании же сложных телекоммуникационных узлов связи, размещаемых на открытом воздухе, инженер неизбежно сталкивается с противоречивой термодинамической задачей: необходимо физически защитить высокочувствительные оптические роутеры от воды, снега и мелкодисперсной пыли, но при этом гарантированно отвести от них мощный поток генерируемого теплового излучения и предотвратить фазовый переход воды (образование внутреннего конденсата) при ночных заморозках. В таких комплексных сценариях применение оболочек с вентилируемыми дверными полотнами (соответствующими стандарту IP54) в жестком комплексе с интегрированными системами активного резистивного нагрева, принудительной канальной вентиляции и многоразовой фильтрации (подобно конфигурациям типа «Т1») является не просто компромиссом, а единственно верным, технически грамотным решением, гарантирующим выживание сети.

Фундаментальным, незыблемым правилом для любого уличного размещения электроники, независимо от того, насколько высок заявленный производителем индекс IP базового корпуса, остается строго обязательная интеграция навесного дождевого козырька. Этот конструктивно простой, но физически эффективный элемент берет на себя разрушительный первичный удар тепловой радиации солнца, работая как конвективный экран, и, что еще важнее, надежно защищает наиболее уязвимые полиуретановые узлы герметизации от механической деградации под расширяющимся льдом.

Только тщательный предварительный математический расчет необходимой полезной глубины конструктива, учет толщины применяемой холоднокатаной стали в прямой зависимости от планируемых статических и динамических изгибающих нагрузок, а также педантичное, бескомпромиссное соблюдение требований государственных стандартов ГОСТ 14254-2015 и ГОСТ Р 51321.1-2007, гарантируют, что дорогостоящее коммутационное и серверное оборудование проработает весь заявленный проектом срок бесперебойной эксплуатации, исключив риск аварийных остановок инфраструктуры, спровоцированных деструктивными климатическими факторами.

Технический аудит и экспертная оценка: Сергей Коваль
