Телекоммуникационные шкафы и стойки: Инженерный анализ, стандарты и проектирование физической инфраструктуры

1. Введение в архитектуру физического уровня ИТ-инфраструктуры

Надежность, отказоустойчивость и масштабируемость любой вычислительной среды, телекоммуникационной сети или центра обработки данных (ЦОД) напрямую зависят от грамотной организации ее базового физического уровня. Телекоммуникационные шкафы и открытые монтажные стойки представляют собой не просто пассивные металлические конструкции для складирования оборудования, а сложные инженерные комплексы. Они выполняют функции пространственной консолидации, защиты, климатического обеспечения и энергораспределения для критически важных активов, таких как серверные платформы, системы хранения данных (СХД), коммутаторы ядра и агрегации, а также источники бесперебойного питания.

В условиях постоянного роста вычислительных мощностей, миниатюризации транзисторов и внедрения высоконагруженных архитектур (таких как кластеры искусственного интеллекта, узлы видеоаналитики и гиперконвергентные системы), тепловыделение и энергопотребление на один квадратный метр машинного зала возрастают экспоненциально. Современный телекоммуникационный шкаф должен справляться с отводом десятков киловатт тепловой энергии, обеспечивать строгую маршрутизацию тысяч оптических и медных соединений без нарушения радиусов изгиба, а также гарантировать непрерывный мониторинг микроклимата и защиту от несанкционированного физического доступа.

Отклонения от стандартизированных нормативов при проектировании или выборе шкафов неминуемо ведут к возникновению локальных зон перегрева (хот-спотов), деградации физических каналов связи из-за механических напряжений, снижению общего коэффициента энергоэффективности ЦОД (PUE) и, в конечном итоге, к аппаратным сбоям и простоям систем.

2. Нормативно-техническая база и международная стандартизация

Производство, габаритные размеры и методы испытаний телекоммуникационных конструктивов строго регламентируются международными отраслевыми стандартами. Унификация метрических параметров является критическим условием для обеспечения кросс-вендорной совместимости оборудования, что позволяет системным интеграторам комбинировать серверы, коммутаторы и аксессуары от различных производителей в едином пространстве.

2.1. Базовый стандарт EIA/ECA-310-E

Исторически и технологически наиболее значимым документом, определяющим физические параметры монтажных стоек, является североамериканский стандарт EIA/ECA-310-E (Cabinets, Racks, Panels, and Associated Equipment). Данный стандарт описывает так называемый 19-дюймовый форм-фактор, который в настоящее время является абсолютным де-факто стандартом в глобальной ИТ-индустрии.

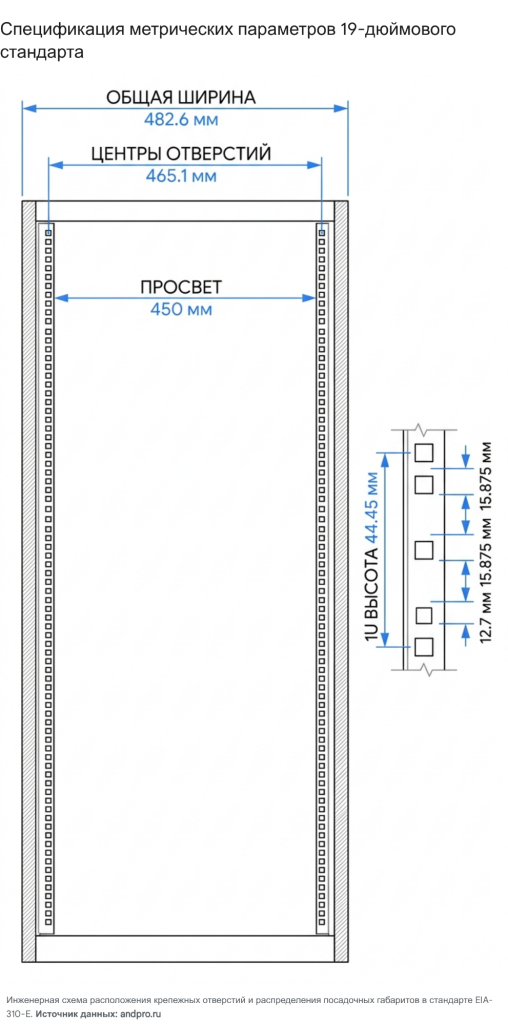

Фундаментальные метрические спецификации, заложенные в EIA-310-E, включают в себя:

• Ширина фронтальной панели оборудования: Ровно 19 дюймов (482,6 мм). В этот размер включены монтажные кронштейны («уши») самого оборудования, с помощью которых оно крепится к вертикальным направляющим шкафа.

• Расстояние между крепежными отверстиями: Горизонтальная дистанция между центрами симметричных крепежных отверстий на левой и правой вертикальных направляющих (рэках) составляет 18,312 дюйма (465,1 мм).

• Свободный внутренний проем (Clearance): Минимальное расстояние между внутренними гранями вертикальных монтажных профилей установлено на уровне 17,72 дюйма (450 мм). Этот размер критичен для обеспечения беспрепятственной установки шасси оборудования внутрь шкафа.

• Вертикальная монтажная единица (Unit, U или RU): Базовый квант высоты, равный 1,75 дюйма (44,45 мм). Вся высота внутреннего пространства шкафа делится на эти дискретные блоки (например, стандартный серверный шкаф имеет высоту 42U, что соответствует 1866,9 мм полезного монтажного пространства по направляющим).

Специфической чертой стандарта является распределение крепежных отверстий (перфорации) вдоль монтажного профиля. Отверстия не расположены на одинаковом расстоянии друг от друга. В пределах одного юнита (1U = 44,45 мм) располагаются три отверстия с неравномерным шагом. Расстояния между центрами этих отверстий составляют последовательно:

1. 0,625 дюйма (15,875 мм)

2. 0,625 дюйма (15,875 мм)

3. 0,500 дюйма (12,700 мм)

Подобная асимметричная паттерн-перфорация (Universal Hole Pattern) исторически сложилась для предотвращения ошибок при монтаже: она гарантирует, что оборудование может быть установлено только строго по границам юнитов, исключая смещение на пол-юнита, что привело бы к каскадному нарушению расстановки всей последующей аппаратуры.

2.2. Стандарты IEC 60297 и европейская метрическая система

На европейском континенте спецификации EIA-310-E были адаптированы и расширены в серии стандартов Международной электротехнической комиссии — IEC 60297 (Dimensions of mechanical structures of the 482.6 mm (19 in) series). Эти документы не только дублируют габаритно-присоединительные размеры, но и вводят более строгие допуски, а также классифицируют уровни защиты от внешних воздействий и параметры электромагнитной совместимости.

Родственным документом является немецкий стандарт DIN 41494, который описывает так называемую «евромеханику» — конструктивные требования к модульным шасси, вставным блокам и печатным платам, устанавливаемым в 19-дюймовые субблоки (крейты).

Сводная таблица стандартов монтажных конструктивов

Стандарт	Основное назначение	Ключевые габариты	Область применения
EIA/ECA-310-E	Базовые размеры 19" стоек	Ширина 482,6 мм; 1U = 44,45 мм	Глобальный ИТ и телеком
IEC 60297	Механические структуры 19"	Дублирует EIA, дополняет допусками	Глобальный ИТ, промышленность
DIN 41494	Евромеханика, субблоки	Модули 3U/6U, глубина в мм	Промышленная автоматика, ПЛК
ETS 300 119	Метрическая стойка (ETSI)	Ширина 535 мм, шаг отверстий 25 мм	Европейские операторы связи
OCP (Open Rack)	Гипермасштабируемые ЦОД	Внутр. ширина 21", шина DC 12V/48V	Облачные провайдеры (Meta, MS)

2.3. Альтернативные и специализированные форм-факторы

Несмотря на абсолютное доминирование 19-дюймового стандарта, в узкоспециализированных отраслях применяются иные метрические системы:

1. 23-дюймовые стойки: Широко использовались (и продолжают эксплуатироваться) в традиционной телефонии (Central Office) и сетях старейших американских операторов связи. Они обеспечивают большее внутреннее пространство для плотной кроссировки массивных медных телефонных кабелей.

2. Стандарт ETSI (21 дюйм): Европейский институт телекоммуникационных стандартов разработал нормаль ETS 300 119. В отличие от дюймовой системы, здесь применяется строгая метрическая система. Расстояние между крепежными отверстиями составляет 535 мм, а вертикальный шаг (аналог юнита) равен 25 мм. Применяется в магистральных сетях европейских провайдеров (SDH/SONET, DWDM узлы).

3. Архитектура Open Compute Project (OCP): Революционный форм-фактор, созданный консорциумом гиперскейлеров для максимизации энергоэффективности. Стойки OCP (стандарты Open Rack V2 и V3) имеют внутреннюю монтажную ширину 21 дюйм (538 мм), что позволяет размещать три узких (half-width) сервера в одном ряду вместо двух. Ключевое отличие заключается в отсутствии индивидуальных блоков питания в серверах: питание (12V или 48V постоянного тока) подается через массивную централизованную медную шину (Busbar), интегрированную в заднюю часть стойки. Серверы подключаются к питанию методом "слепого сочленения" (blind mate) при простом задвигании в слот.

3. Конструктивная механика, сопротивление материалов и защитные покрытия

Механическая целостность телекоммуникационного шкафа определяет его функциональную пригодность. Каркас должен выдерживать колоссальные статические и динамические нагрузки без возникновения упругих или пластических деформаций, которые могут привести к заклиниванию дверей, перекосу направляющих или обрушению установленного оборудования.

3.1. Несущая способность и расчет нагрузок

Инженерный анализ шкафа разделяет несущую способность на две категории:

• Статическая грузоподъемность: Допустимая масса оборудования при условии стационарной установки шкафа на жесткие регулируемые опоры (винтовые ножки). Для современных высокоплотных серверных шкафов этот показатель варьируется в диапазоне от 1000 кг до 1500 кг, а в специализированных моделях может достигать 2000 кг.

• Динамическая грузоподъемность: Допустимая масса при перемещении шкафа по ровной поверхности с использованием встроенных роликов (касторов). Этот показатель значительно ниже статического (обычно 500–800 кг) из-за возникновения моментов инерции и высоких изгибающих напряжений в узлах крепления роликов к цоколю при преодолении мелких препятствий.

Для обеспечения таких характеристик применяется высококачественная листовая холоднокатаная сталь марки SPCC (Steel Plate Cold Rolled Commercial) или аналогичные углеродистые сплавы. Использование метода холодной прокатки обеспечивает высокую точность толщины листа и отличные характеристики текучести.

Толщина металла дифференцирована в зависимости от функционального назначения детали:

• Несущий каркас и угловые профили: от 1,5 мм до 2,0 мм.

• Монтажные (19-дюймовые) 19" направляющие: от 2,0 мм до 2,5 мм (поскольку на них приходится локализованная нагрузка на срез крепежных винтов).

• Боковые панели и створки дверей: от 1,0 мм до 1,2 мм (эти элементы не несут весовой нагрузки, а выполняют защитную и аэродинамическую функции).

Жесткость конструкции на кручение достигается за счет применения замкнутых трубчатых профилей (сложного многогибочного сечения), момент инерции которых многократно превышает показатели простых П-образных или Г-образных уголков. Соединение элементов рамы осуществляется с использованием роботизированной точечной или аргонодуговой сварки, либо, в случае разборных конструкций, при помощи высокопрочных болтовых соединений с самоконтрящимися гайками.

3.2. Кинематика дверных блоков и механизмы фиксации

Двери серверных шкафов представляют собой массивные конструкции, подвергающиеся значительным механическим нагрузкам при частых циклах обслуживания. Петлевые механизмы проектируются с расчетом на предотвращение провисания.

Важнейшим эргономическим и эксплуатационным требованием является наличие механизмов, обеспечивающих надежную фиксацию створок дверей в открытом и закрытом положениях. Без таких фиксаторов случайное закрытие тяжелой перфорированной двери под воздействием мощных воздушных потоков (тяги) в машинном зале может нанести травму инженеру или повредить выдвинутое на телескопических рельсах серверное оборудование.

Петли скрытого или наружного монтажа обеспечивают угол распахивания от 130 до 180 градусов. В условиях ограниченного пространства холодных коридоров широкое применение находят двустворчатые распашные (split) двери, которые при открытии требуют в два раза меньше свободного пространства перед шкафом.

3.3. Химическая обработка и трибология защитных покрытий

Металл серверного шкафа не может эксплуатироваться без антикоррозийного покрытия. Технологический процесс включает сложную многоступенчатую подготовку:

1. Обезжиривание и щелочная промывка: Удаление индустриальных масел и загрязнений.

2. Деминерализованная промывка.

3. Фосфатирование: Формирование на поверхности стали тонкой пленки фосфатов (цинка или железа), которая многократно увеличивает адгезию краски и локализует коррозию в случае механического повреждения (царапины), предотвращая подпленочное ржавление.

4. Порошковое полимерное покрытие (Powder Coating): Нанесение электростатически заряженной порошковой смеси (обычно на основе эпоксидно-полиэфирных смол) с последующим оплавлением и полимеризацией в термопечи при температуре около 180–200 °C.

Слой полимерной краски имеет толщину от 60 до 80 микрометров и обладает выраженными диэлектрическими свойствами (сопротивление изоляции). Окраска обладает высокой стойкостью к истиранию, химическим реагентам и перепадам температур.

В колористике современных ЦОД доминируют два стандарта по палитре RAL: светло-серый (RAL 7035) и глубокий черный (RAL 9005). Переход на черные корпуса обусловлен снижением светоотражения, что крайне важно для работы оптических систем машинного зрения и лазерных сканеров, используемых в роботизированных комплексах инвентаризации дата-центров.

3.4. Антисейсмические и виброизоляционные модификации

В зонах с высокой тектонической активностью или на промышленных объектах с высоким уровнем механических вибраций стандартные шкафы не способны гарантировать сохранность оборудования. В таких случаях применяются конструктивы, сертифицированные по стандарту Telcordia GR-63-CORE (Zone 4 Network Equipment-Building System).

Сейсмостойкие шкафы отличаются усиленным, зачастую цельносварным каркасом с внедренными диагональными ребрами жесткости (Cross-bracing). Узлы крепления к полу представляют собой массивные стальные плиты толщиной до 10-15 мм, рассчитанные на крепление химическими анкерами непосредственно к бетонному основанию перекрытия, минуя фальшпол. Такие шкафы проходят стендовые испытания на виброплатформах, имитирующих разрушительные сейсмические волны с частотным диапазоном от 1 до 50 Гц, подтверждая способность конструкции выдерживать расчетные ускорения без критических деформаций, способных разорвать кабельные соединения или разрушить материнские платы серверов.

4. Классификация и типология монтажных конструктивов

Архитектура физического уровня требует подбора конструктива, строго соответствующего функциональным задачам конкретного узла сети. Избыточность приводит к неэффективному использованию площади (дорогостоящего ресурса ЦОД), а недостаточность габаритов — к тепловым и кабельным коллапсам.

4.1. Открытые монтажные стойки (Open Frame Racks)

Стойки лишены стенок, крыши и дверей, представляя собой открытый несущий скелет. Они обеспечивают максимальный, неограниченный доступ к оборудованию на 360 градусов и превосходную естественную конвекцию.

• Двухрамные стойки (2-post racks): Конструкция состоит из тяжелого основания и двух вертикальных профилей. Оборудование крепится консольно по центру тяжести или за фронтальные «уши». Это идеальное решение для легкого телекоммуникационного оборудования: оптических кроссов (ODF), медных патч-панелей, контроллеров доступа и легких коммутаторов. Глубокие серверы в такие стойки устанавливать запрещено из-за риска опрокидывания (смещение центра масс).

• Четырехрамные стойки (4-post racks): Аналог каркаса шкафа, но без обшивки. Имеют четыре вертикальные направляющие, позволяя устанавливать тяжелое оборудование на полноразмерные телескопические рельсы. Широко применяются в закрытых гермозонах и машинных залах (Meet-Me Rooms), где контроль доступа осуществляется на уровне помещения, а установка индивидуальных дверей на каждый конструктив признана избыточной и создающей лишнее аэродинамическое сопротивление.

4.2. Напольные кроссовые (телекоммуникационные) шкафы

Оптимизированы для создания узлов агрегации сетей, главных распределительных пунктов (MDF - Main Distribution Frame) и этажных распределительных узлов (IDF - Intermediate Distribution Frame).

• Ключевое отличие: Габариты. Кроссовые шкафы обычно имеют ширину 800 мм (вместо стандартных 600 мм).

• Обоснование: Дополнительные 100 мм пространства с каждой стороны от 19-дюймовых направляющих критически необходимы для установки массивных вертикальных кабельных органайзеров. В этих органайзерах прокладываются тысячи медных патч-кордов типа "витая пара" (Cat 6, Cat 6A). Если попытаться уложить такой объем кабеля в шкаф шириной 600 мм, кабели перекроют всю фронтальную перфорацию оборудования, полностью блокировав приток холодного воздуха.

• Конструкция дверей: Так как пассивное оборудование (патч-панели) не выделяет тепла, а тепловыделение коммутаторов доступа невелико, такие шкафы часто комплектуются передними дверями из закаленного ударопрочного тонированного стекла. Дополнительно телекоммуникационные шкафы и стойки могут иметь смотровые окна, облегчающие визуальную инспекцию индикации портов (LED status lights) без необходимости открытия двери и нарушения пылевого контура.

4.3. Напольные серверные шкафы высокой плотности

Предназначены для физического хостинга серверов, СХД, лезвийных шасси (Blade chassis) и высокопроизводительных коммутаторов ядра.

• Габариты: Ширина обычно 600 мм (для достижения максимальной плотности установки стоек на квадратный метр фальшпола) или 800 мм для комбинированных серверно-сетевых конфигураций. Глубина является ключевым параметром и постоянно эволюционирует: от устаревших 800 мм к современным стандартам 1000 мм, 1100 мм и 1200 мм.

• Обоснование глубины: Современные многопроцессорные платформы и GPU-серверы имеют физическую длину 750-850 мм. Установка их в шкаф глубиной 1000 мм оставляет всего 150-250 мм свободного пространства, которое необходимо разделить между задней выхлопной зоной (plenum) для беспрепятственного выхода горячего воздуха, установкой мощных разъемов питания (шнуры C19/C20 с фиксаторами) и размещением вертикальных блоков распределения питания (PDU). Шкафы глубиной 1200 мм решают проблему дефицита места в задней части (Rear clearance).

• Двери: Исключительно перфорированные металлические с коэффициентом открытой площади (Open Area Ratio) не менее 75-80%.

4.4. Настенные телекоммуникационные конструктивы

Используются на периферии сети (Edge), в офисных помещениях, коридорах и малых филиалах. Вместимость составляет от 4U до 22U.

• Односекционные: Представляют собой жесткий короб с дверью. Доступ к задней части оборудования затруднен.

• Двухсекционные (Swing-out): Конструкция состоит из настенной монтажной базы (обычно 100-150 мм глубиной) и основной секции, которая крепится к базе на петлях. Весь шкаф может быть откинут от стены как книга, обеспечивая мгновенный и удобный доступ к задней стороне патч-панелей для расшивки (терминирования) кабельных линий.

• Настенные шкафы имеют строгие ограничения по несущей способности (до 60-150 кг) ввиду физических ограничений анкерных креплений к строительным конструкциям.

4.5. Индустриальные и климатические шкафы

Для эксплуатации в агрессивных промышленных средах (цеха заводов с мелкодисперсной пылью) или на открытом воздухе (мачты сотовой связи, системы видеонаблюдения автомагистралей) применяются специализированные конструктивы.

• Уровень защиты: Они сертифицированы по классам защиты оболочки Ingress Protection, например IP54, IP55 или IP65, что означает полную защиту от проникновения пыли и струй воды.

• Конструкция: Изготавливаются из нержавеющей стали (AISI 304/316) или оцинкованной стали с многослойным полиэфирным покрытием. Двери оснащаются пенополиуретановым уплотнителем, наносимым роботизированным методом (технология gasketing), и ригельными многоточечными замками для равномерного прижима.

• Так как естественная вентиляция в герметичном объеме невозможна, такие шкафы интегрируются с системами активного микроклимата (см. раздел "Термодинамика").

5. Термодинамика и управление тепломассообменом (Охлаждение)

Телекоммуникационный шкаф в архитектуре ЦОД — это не просто коробка, это термодинамическая труба, в которой происходит сложный процесс тепломассообмена. Серверы потребляют электрическую энергию и практически 100% ее преобразуют в тепловую. Главная инженерная задача шкафа — обеспечить беспрепятственный приток охлаждающей среды (воздуха) к воздухозаборникам аппаратуры и эффективный отвод нагретого потока, исключив их смешивание.

5.1. Парадигма разделения воздушных потоков (Cold Aisle / Hot Aisle)

В машинных залах стойки выстраиваются в ряды (Rows). Фундаментальное правило проектирования — установка стоек по принципу чередования горячих и холодных коридоров.

• Холодный коридор (Cold Aisle): Стойки устанавливаются "лицом к лицу". Прецизионные кондиционеры (CRAC - Computer Room Air Conditioning) нагнетают охлажденный воздух (обычно +18...+24 °C) под фальшпол (plenum). Воздух выходит через перфорированные плитки фальшпола непосредственно в холодном коридоре перед фронтальными дверями шкафов. Вентиляторы оборудования всасывают этот воздух.

• Горячий коридор (Hot Aisle): Стойки обращены друг к другу задними (выхлопными) панелями. Воздух, проходя сквозь радиаторы процессоров и модулей памяти, нагревается до +35...+45 °C и выбрасывается в этот коридор, откуда естественным путем (или с помощью потолочных воздуховодов) забирается обратно в систему кондиционирования.

5.2. Аэродинамическое сопротивление и коэффициент перфорации

Перфорированные двери шкафа создают аэродинамическое препятствие (перепад давления, ). Чем выше сопротивление, тем больше энергии (P) должны затратить интегрированные вентиляторы серверов для прокачки необходимого объема воздуха. Зависимость мощности вентилятора от скорости потока кубическая (), поэтому даже небольшое сопротивление приводит к резкому росту энергопотребления всего ЦОД.

Именно поэтому двери серверных шкафов изготавливаются с гексагональной (сотовой) перфорацией, которая при равной прочности обеспечивает коэффициент открытого пространства (Open Area Ratio) на уровне 75-85%. Круглая перфорация технически не способна превысить показатель в 60% без потери структурной целостности металла.

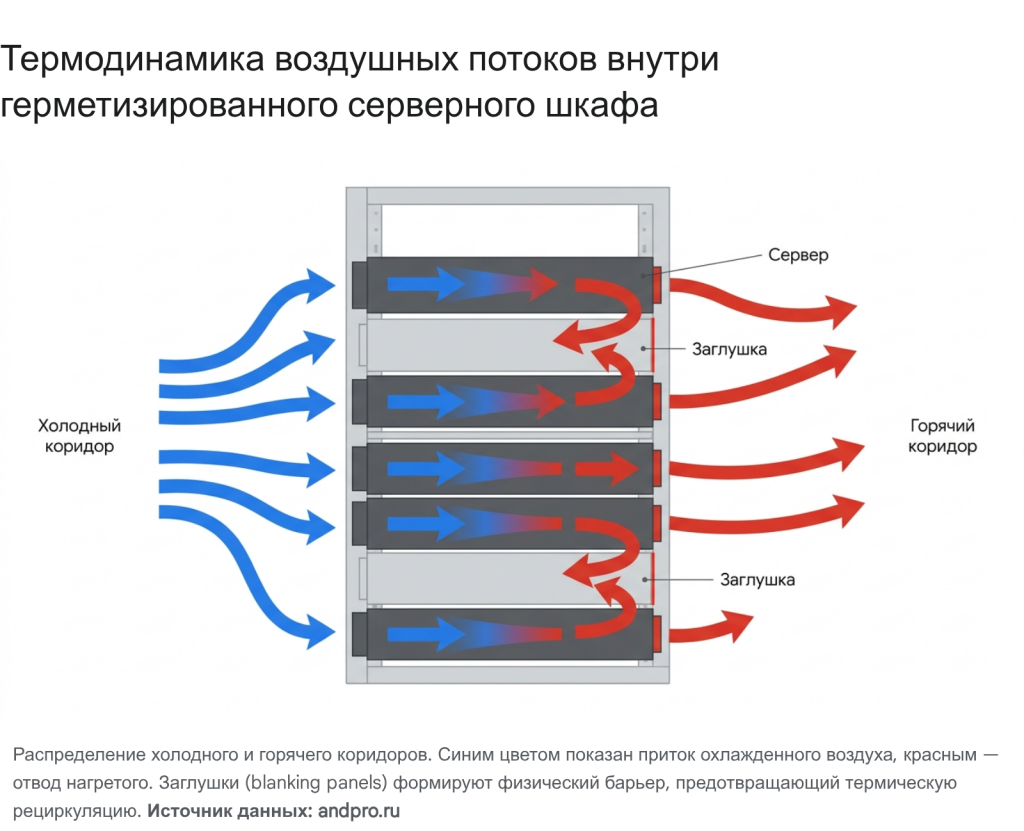

5.3. Изоляция потоков (Containment) и борьба с рециркуляцией

Наиболее губительным явлением внутри шкафа, является тепловая рециркуляция (Bypass Airflow / Recirculation) — процесс, при котором горячий выхлопной воздух из задней части шкафа подсасывается обратно к фронтальной части через пустые (незанятые оборудованием) пространства. В результате серверы всасывают уже нагретый воздух, что приводит к экспоненциальному росту температуры компонентов и переходу в режим теплового троттлинга (снижения тактовой частоты).

Для жесткой изоляции (Containment) применяются следующие методы:

1. Установка заглушек (Blanking Panels): Строго обязательная инженерная практика. Все пустые юниты во фронтальной плоскости шкафа должны быть закрыты пластиковыми или металлическими панелями-заглушками. Это формирует непроницаемый физический барьер между зоной высокого давления (перед сервером) и низкого давления (за сервером).

2. Боковые дефлекторы: В шкафах шириной 800 мм свободное пространство по бокам от 19-дюймовых направляющих закрывается специальными шторками или воздухоотбойниками, чтобы воздух не мог обогнуть серверы сбоку.

3. Щеточные кабельные вводы (Brush Strips): Любые технологические отверстия для ввода кабелей в крыше или цоколе шкафа закрываются плотными щетками из нейлонового ворса, которые облегают кабель, минимизируя утечку ценного охлажденного воздуха.

5.4. Математический аппарат расчета охлаждения

Требуемый объем охлаждающего воздуха для конкретного шкафа рассчитывается на базе уравнений термодинамики. Упрощенная эмпирическая формула для расчета расхода воздуха , выраженного в кубических метрах в час (), выглядит следующим образом:

Где:

• — Суммарная потребляемая электрическая мощность всего активного оборудования в шкафу (в Ваттах), которая принимается равной тепловыделению.

• — Допустимый градиент температур (разница между температурой на входе и выходе из сервера), обычно проектируется в диапазоне 10–15 °C.

• — Коэффициент, учитывающий теплоемкость и плотность сухого воздуха при стандартном атмосферном давлении.

Если тепловыделение шкафа составляет 10 кВт, а проектная , то шкаф должен обеспечивать беспрепятственное прохождение кубических метров воздуха в час.

5.5. Системы активного и жидкостного внутристоечного охлаждения

В случаях, когда плотность тепловыделения превышает 15-20 кВт на шкаф (что характерно для High-Performance Computing, кластеров машинного обучения и мощных аппаратных узлов видеоаналитики (VMS / IVA)), традиционное воздушное охлаждение через фальшпол становится неэффективным. Применяются решения на уровне стойки:

1. Внутрирядные кондиционеры (In-Row Cooling): Прецизионные блоки кондиционирования устанавливаются непосредственно в ряд между серверными шкафами. Они забирают раскаленный воздух прямо из горячего коридора по кратчайшему пути, охлаждают его на водяных или фреоновых теплообменниках и выдувают непосредственно перед серверами.

2. Задние двери с теплообменником (RDHx - Rear Door Heat Exchanger): Задняя металлическая дверь шкафа заменяется на массивный радиатор (теплообменник), через который циркулирует охлаждающая жидкость (хладагент или вода). Выхлопной воздух серверов, проходя через эту дверь, охлаждается до температуры помещения. Таким образом, шкаф становится термически нейтральным по отношению к машзалу ЦОД. Заявленные теплоотводы таких систем могут достигать 40–60 кВт на один шкаф.

3. Автономные климатические шкафы: В индустриальных шкафах (IP54/65) для отвода тепла без обмена воздухом с внешней средой применяются навесные или врезные кондиционеры, моноблочные теплообменники типа "воздух-воздух" или твердотельные термоэлектрические сборки (модули Пельтье).

6. Энергораспределение и системы PDU

Обеспечение оборудования электроэнергией — критическая функция инфраструктуры. Телекоммуникационный шкаф оснащается интеллектуальными блоками распределения питания — PDU (Power Distribution Unit).

6.1. Топология и резервирование (A/B питание)

Стандарты отказоустойчивости уровней Tier III и Tier IV (по классификации Uptime Institute) требуют полного физического и логического дублирования систем электропитания. К каждому шкафу подводятся два независимых луча питания (Линия А и Линия B), которые берут начало от разных трансформаторных подстанций, независимых генераторных установок и различных групп источников бесперебойного питания (ИБП).

Современные высокоплотные ИБП, в том числе системы на литий-ионных батареях, обеспечивают высокую плотность энергии и длительное время автономной работы, что позволяет корректно завершить работу критических узлов или дождаться выхода дизель-генераторов на номинальный режим.

Внутри шкафа монтируются два независимых физических блока PDU (A и B), для визуальной идентификации часто окрашенных в контрастные цвета (например, красный и синий). Абсолютное большинство серверов и коммутаторов корпоративного класса оснащены двумя независимыми блоками питания (Redundant Power Supplies). Один блок подключается к PDU A, второй — к PDU B. Выход из строя любого луча питания, автоматического выключателя или самого PDU не приводит к прерыванию работы вычислительного узла.

6.2. Форм-факторы PDU и разъемы подключения

• Горизонтальные PDU (1U/2U): Устанавливаются в 19-дюймовые монтажные профили так же, как и обычное оборудование. Применяются в настенных шкафах и кроссовых узлах. Главный недостаток — они отнимают полезное юнитовое пространство.

• Вертикальные PDU (Zero-U): Представляют собой длинные (до 1800 мм) блоки розеток, которые крепятся вертикально в задней части напольного шкафа параллельно направляющим. Они не занимают полезные U-слоты. Монтаж таких PDU требует наличия в шкафу специальных задних карманов или кронштейнов, чтобы кабели питания не блокировали потоки горячего выхлопного воздуха от серверов.

Стандартом для розеточных групп (Outlets) в телекоммуникационных шкафах является спецификация IEC 60320. Самые распространенные разъемы:

• C13 / C14: Рассчитаны на ток до 10А. Применяются для питания подавляющего большинства 1U/2U серверов и коммутаторов.

• C19 / C20: Рассчитаны на ток до 16А. Отличаются прямоугольной формой гнезд. Используются для подключения высокопроизводительных серверов, Blade-шасси и мощных коммутаторов ядра.

• Для защиты от случайного выдергивания кабелей применяются PDU со встроенными замками-фиксаторами (Locking outlets).

6.3. Интеллектуальные функции PDU

Контроль энергоэффективности требует точных данных. Современные базовые (Basic) розетки-удлинители повсеместно заменяются на интеллектуальные (Intelligent) системы:

1. Metered PDU (Измеряемые): Оснащены встроенными микропроцессорами и ЖК-дисплеями. Измеряют напряжение (V), силу тока (A), активную (kW) и полную (kVA) мощность. Мониторинг доступен локально и удаленно по протоколам SNMP, Modbus TCP или HTTPS. Позволяют балансировать нагрузку по фазам (в 3-фазных сетях) и не допускать срабатывания автоматических выключателей по перегрузке.

2. Switched PDU (Управляемые): Помимо мониторинга, оснащены твердотельными реле, позволяющими удаленно управлять состоянием каждой отдельной розетки. Эта функция незаменима для "жесткой" перезагрузки (Hard Reset) зависшего сервера, к которому утерян доступ по консоли управления (IPMI/iLO/iDRAC), без необходимости физического визита инженера в ЦОД.

3. Metered-by-Outlet PDU (С попортовым учетом): Вершина мониторинга. Измеряют параметры электроэнергии не только на входе в PDU, но и на каждой розетке в отдельности. Это необходимо для точного биллинга клиентов в коммерческих ЦОД (Colocation), а также для глубокой аналитики профилей энергопотребления конкретных серверов.

7. Кабельный менеджмент и структурированные кабельные системы (СКС)

Внутри телекоммуникационного шкафа плотность коммутации может достигать нескольких тысяч линков. Бессистемная укладка кабелей (эффект "спагетти") блокирует воздушные потоки, затрудняет идентификацию соединений, увеличивает время устранения аварий (MTTR) и нарушает физические параметры передачи данных.

7.1. Физика кабельных трактов и радиусы изгиба

Важнейшим аспектом эксплуатации оптоволоконных систем (одномодовых OS2 и многомодовых OM4/OM5) является строгое соблюдение минимального радиуса изгиба (Minimum Bend Radius).

В оптическом волокне сигнал передается за счет эффекта полного внутреннего отражения. Если кабель изогнут слишком сильно (возникает явление макроизгиба — Macrobending), угол падения фотонов на границу раздела сердцевина-оболочка становится меньше критического. Часть световой энергии покидает сердцевину и рассеивается в оболочке, что приводит к резкому скачку затухания оптического сигнала (измеряемому в децибелах, dB). При экстремальных изгибах или перегибах через острые металлические края конструкций в хрупкой стеклянной сердцевине возникают микротрещины, навсегда выводящие патч-корд из строя.

Правило проектирования гласит: радиус изгиба оптоволокна не должен быть меньше 10 внешних диаметров кабеля (для специальных волокон, нечувствительных к изгибу — Bend-Insensitive Fiber, этот параметр может быть снижен до 7.5 мм, но в инфраструктурном масштабе это риск).

Медные витые пары стандартов Категории 6A и Категории 8, необходимые для передачи данных на скоростях 10, 25 и 40 Гбит/с (10GBASE-T, 40GBASE-T), имеют значительный внешний диаметр (до 8-9 мм) и высокую жесткость из-за наличия внутренних крестообразных сепараторов и плотных экранирующих фольгированных оболочек (S/FTP). Их изгиб под углом 90 градусов недопустим: это нарушает геометрию скрутки пар, меняет волновое сопротивление и приводит к скачку перекрестных наводок (NEXT, FEXT), из-за чего оборудование вынуждено сбрасывать скорость линка на порядок ниже.

7.2. Инженерные элементы организации кабелей

Для сохранения целостности СКС используются специальные инфраструктурные модули:

• Горизонтальные органайзеры (1U/2U): Устанавливаются в 19-дюймовый профиль непосредственно над или под коммутатором/патч-панелью. Состоят из металлического основания и пластиковых или стальных D-образных колец, закрытых декоративной крышкой. Они принимают кабель из порта оборудования и направляют его влево или вправо к вертикальным каналам, обеспечивая плавный перегиб.

• Вертикальные органайзеры (Vertical Cable Managers): Массивные перфорированные короба, устанавливаемые на всю высоту шкафа (например, 42U). В шкафах шириной 800 мм они устанавливаются по обе стороны от 19-дюймовых направляющих. Снабжены множеством Т-образных пластиковых пальцев (Fingers), через которые кабели выводятся из органайзера на нужной высоте.

• Лотки-водопады (Waterfall routing): Специализированные элементы с плавным пластиковым радиусом, устанавливаемые в местах опускания тяжелых кабельных пучков сверху шкафа вниз, гарантирующие, что нижние кабели не будут раздавлены весом верхних (снижение эффекта микроизгибов — Microbending).

• Угловые патч-панели (Angled Patch Panels): Инновация для сред высокой плотности. Лицевая часть панели имеет V-образную форму. Патч-корды, подключенные к такой панели, естественным образом (под углом около 45 градусов) направляются в сторону боковых вертикальных органайзеров без необходимости установки промежуточных горизонтальных 1U органайзеров. Это позволяет удвоить плотность портов в шкафу, сэкономив до 50% полезной емкости кроссового узла.

• Стяжки-липучки (Velcro): Использование классических нейлоновых стяжек (Zip ties) в телекоммуникационных шкафах категорически запрещено современными стандартами, так как они пережимают кабель, деформируя изоляцию и нарушая импеданс. Допускается использование только широких текстильных лент "липучек" (Hook-and-loop fasteners).

8. Экологический мониторинг, автоматика и физическая безопасность

Телекоммуникационный шкаф является последним эшелоном защиты критически важного оборудования от физических угроз и климатических аномалий. В соответствии с концепцией защиты инфраструктуры (Zero Trust) и требованиями стандартов класса TIA-942, система мониторинга внутренней среды и безопасности должна быть развернута на уровне каждой индивидуальной стойки. Дополнительно телекоммуникационные шкафы и стойки могут иметь развитые системы контроля, интегрированные в единую панель управления (DCIM - Data Center Infrastructure Management).

8.1. Системы мониторинга микроклимата (EMS)

Система контроля среды обитания (Environment Monitoring System) представляет собой сеть датчиков, подключенных по шине 1-Wire, CAN или через порты интеллектуальных PDU.

1. Матрица термодатчиков: Для полноценного анализа теплообмена требуется установка минимум трех температурных сенсоров на фронтальной стороне шкафа (на уровне 10U, 20U и 40U) для контроля качества холодного притока, и один или два датчика на задней стороне для мониторинга температуры выхлопа. Анализ градиента позволяет DCIM-системе выявлять хот-споты в реальном времени.

2. Сенсоры влажности: Отслеживают показатель относительной влажности для предотвращения достижения точки росы (опасность конденсации влаги на материнских платах) или чрезмерного пересыхания воздуха, которое многократно повышает риск генерации статического электричества.

3. Детекторы протечек (Water Leaks): Линейные (веревочные) кабели-сенсоры или точечные датчики укладываются по периметру цоколя шкафа. В ЦОД с чиллерными системами охлаждения прорыв водяной магистрали под фальшполом неминуемо ведет к затоплению нижней части конструктивов.

4. Датчики задымленности и пожаротушение: Оптические или ионизационные датчики улавливают микрочастицы гари до появления открытого пламени. В шкафах с особо критичными базами данных могут монтироваться автономные локальные модули газового пожаротушения (размером 1U/2U), заправленные огнетушащими веществами класса Novec 1230 или FM-200. При срабатывании они подавляют возгорание только внутри одного конкретного шкафа, не требуя сброса газа во всем машинном зале и не повреждая соседнее оборудование.

8.2. Инфраструктура физической безопасности

Физический доступ к серверам должен строго протоколироваться. Обычные почтовые замки-бабочки не обеспечивают необходимого уровня защиты от инсайдеров. Развитые системы физической безопасности включают:

• Магнитоконтактные датчики (Герконы): Фиксируют факты открытия передних, задних дверей и боковых легкосъемных панелей. Генерируют тревожный SNMP Trap для дежурной смены.

• Интеллектуальные электромеханические ручки (Swing-handle locks): Интегрируются с общей корпоративной системой контроля и управления доступом (СКУД). Оснащаются считывателями смарт-карт (RFID, Mifare, HID iClass), кодовыми наборными панелями, а в объектах высшей секретности — биометрическими сканерами отпечатков пальцев. Замок открывается по команде контроллера только для авторизованного инженера и только в санкционированное время проведения работ (Maintenance window).

• Интеграция с VMS (Video Management System): Архитектура современных систем видеонаблюдения позволяет выстраивать сценарии перекрестной автоматизации. При несанкционированном открытии дверцы шкафа (срабатывание геркона без валидной RFID-авторизации), система VMS автоматически генерирует тревогу, наводит поворотную PTZ-камеру машинного зала на этот шкаф, осуществляет оптическое приближение (Zoom) и начинает видеофиксацию инцидента с высоким разрешением, сохраняя метаданные для последующего аудита.

9. Заземление и электромагнитная совместимость (ЭМС)

Защита оборудования и персонала неразрывно связана с качественной организацией системы заземления. Специфика цифровых телекоммуникационных узлов заключается в высокой чувствительности микроэлектроники к перепадам потенциалов, электростатическому разряду (ESD - Electrostatic Discharge) и высокочастотным электромагнитным помехам (EMI - Electromagnetic Interference).

9.1. Концепция выравнивания потенциалов

Все металлические, но электрически изолированные элементы телекоммуникационного шкафа — основной силовой каркас, навесные двери, боковые панели, съемная крыша, 19-дюймовые направляющие и металлические полки — должны быть надежно гальванически связаны между собой в единый контур выравнивания потенциалов (эквипотенциальную поверхность).

Полимерное порошковое покрытие, используемое для окраски конструктивов, является отличным диэлектриком. Обычное болтовое соединение окрашенных деталей не создает электрического контакта. Для решения этой проблемы применяются:

1. Специальные приварные омедненные шпильки на каждой съемной детали.

2. Гибкие медные проводники (заземляющие перемычки) в желто-зеленой изоляции сечением не менее 4 или 6 , обжатые наконечниками.

3. Зубчатые гайки и контактные шайбы (Paint-piercing washers). При затягивании болтового соединения их острые зубцы прорезают слой диэлектрической краски, впиваются в базовый металл и создают надежный газонепроницаемый электрический контакт (сопротивление перехода менее 0,1 Ом).

9.2. Телекоммуникационная шина заземления (TGB)

Внутри каждого шкафа устанавливается массивная медная сборная шина — TGB (Telecommunications Grounding Busbar). Она крепится на диэлектрических изоляторах вертикально вдоль заднего профиля шкафа или горизонтально в цоколе.

К этой шине индивидуальными проводниками (звездообразная топология) подключаются:

• Каркас самого шкафа.

• Корпуса всех серверов и коммутаторов.

• Металлические корпуса PDU.

• Металлические экраны коммутационных патч-панелей (для дренажа наводок с фольгированных кабелей витой пары FTP/STP).

В свою очередь, шина TGB соединяется с магистральной заземляющей сетью помещения (CBN - Common Bonding Network) с помощью толстого медного проводника сечением от 16 до 25 (в зависимости от проектных токов короткого замыкания).

Грамотно организованное заземление выполняет три функции: обеспечивает срабатывание автоматических выключателей при пробое фазы на корпус, гарантирует безопасность инженера от удара током и отводит высокочастотные радиоэлектронные наводки, обеспечивая стабильное соотношение сигнал/шум (SNR) при передаче данных на гигабитных скоростях.

10. Инжиниринг: Проектирование, сайзинг и эксплуатация

Заключительный этап выбора телекоммуникационного шкафа требует проведения точных математических и пространственных расчетов. Ошибки на этапе сайзинга (Sizing) приводят к невозможности монтажа закупленного оборудования или к катастрофическим нарушениям строительных норм.

10.1. Расчет полезной емкости (U-пространство)

Общее количество юнитов в шкафу (например, 42U или 47U) никогда не равняется количеству полезного пространства под серверы. Проектировщик обязан учитывать коэффициенты технологического резервирования.

Из общего объема вычитаются:

• U-пространство под кабельный менеджмент: Традиционно требуется 1U или 2U горизонтального органайзера на каждые 1-2 юнита коммутатора доступа.

• Пространство под оптические кроссы (ODF).

• Технологические зазоры (Air gaps): Некоторые модели модульных маршрутизаторов или высокотемпературных блейд-шасси требуют по инструкции производителя оставлять 1U свободного пространства (закрытого заглушкой) сверху и снизу для предотвращения температурного влияния на соседнее оборудование и выравнивания статического давления.

• Резерв масштабирования: Стандартная практика проектирования требует оставлять не менее 20% свободного пространства в каждом шкафу для будущего расширения инфраструктуры без необходимости установки новых стоек и прокладки новых магистралей.

10.2. Расчет массогабаритных нагрузок на межэтажные перекрытия и фальшпол

Заполненный телекоммуникационный шкаф является экстремальным источником механического напряжения на строительные конструкции. Если шкаф 42U полностью заполнить современными системами хранения данных формата 4U (до 90-100 жестких дисков в одном шасси, вес более 120 кг каждый), суммарный вес конструктива может превысить 1200 - 1500 кг.

Площадь основания стандартного серверного шкафа 600х1000 мм составляет всего 0,6 . Таким образом, давление, оказываемое шкафом на опору, колоссально.

Нагрузка на систему фальшпола оценивается по двум параметрам:

1. Распределенная нагрузка (Uniform load): Измеряется в кг/. Качественный стрингерованный фальшпол ЦОД должен выдерживать не менее 1500–2000 кг/.

2. Сосредоточенная точечная нагрузка (Point load): Усилие, передаваемое от одной винтовой ножки шкафа на площадь в несколько квадратных сантиметров плитки фальшпола. Оценивается от 400 кг до 600 кг на точку. При превышении несущей способности плиток (что чревато их разрушением и обрушением шкафа под пол) применяются специализированные стальные распределительные рамы (Plinths) или установка дополнительных опорных пьедесталов (Pedestals) непосредственно под места опирания ножек шкафа на стрингеры фальшпола.

10.3. Рекомендации по интеграции дополнительных аксессуаров

Внутренняя архитектура шкафа дополняется инженерными аксессуарами:

• Крепежные элементы: Использование квадратных гаек-закладных (Cage Nuts), вставляемых в перфорацию направляющих, винтов стандарта М6 и обязательных пластиковых шайб. Шайба выполняет роль демпфера, предотвращает повреждение полимерной краски шкафа при затягивании болта и снижает вероятность гальванической коррозии разнородных металлов.

• Консольные и стационарные полки: Применяются для монтажа оборудования, не имеющего штатных 19-дюймовых креплений (маршрутизаторы малого класса, конвертеры, промышленные ИБП). Консольные полки крепятся только за переднюю пару направляющих и выдерживают не более 10-15 кг. Стационарные четырехточечные полки крепятся ко всем четырем профилям и выдерживают нагрузки до 100-150 кг. Полки обязаны быть перфорированными для минимизации помех восходящим потокам воздуха.

• Организация локального консольного доступа: В консолидированных шкафах часто монтируется выдвижная KVM-консоль (LCD-монитор, совмещенный с клавиатурой и тачпадом в форм-факторе 1U). Она монтируется на прецизионных телескопических направляющих, обеспечивающих плавный ход, и подключается к KVM-свитчу для обеспечения локального низкоуровневого управления BIOS серверов в случае падения сети.

Заключение

Телекоммуникационные шкафы и стойки представляют собой высокотехнологичные инженерные платформы, от качества исполнения и правильности настройки которых напрямую зависит жизнеспособность всего информационного комплекса. Рациональное проектирование физической инфраструктуры требует междисциплинарного подхода: глубокого понимания строительной механики и материаловедения для обеспечения структурной устойчивости, знания законов аэродинамики и термодинамики для организации эффективного теплосъема с процессоров, а также экспертной компетенции в области электротехники и волоконной оптики.

Строгое соблюдение метрических стандартов EIA-310-E, применение интеллектуальных систем распределения питания PDU, интеграция комплексных систем экологического мониторинга и жесткое администрирование воздушных и кабельных потоков — все это в совокупности формирует отказоустойчивую среду обитания для вычислительной аппаратуры. Только такой бескомпромиссный подход к формированию первого (физического) уровня модели OSI способен гарантировать заявленные показатели доступности (SLA) и длительный бесперебойный жизненный цикл капиталоемкого серверного и сетевого оборудования.

Технический аудит и экспертная оценка: Сергей Коваль.
