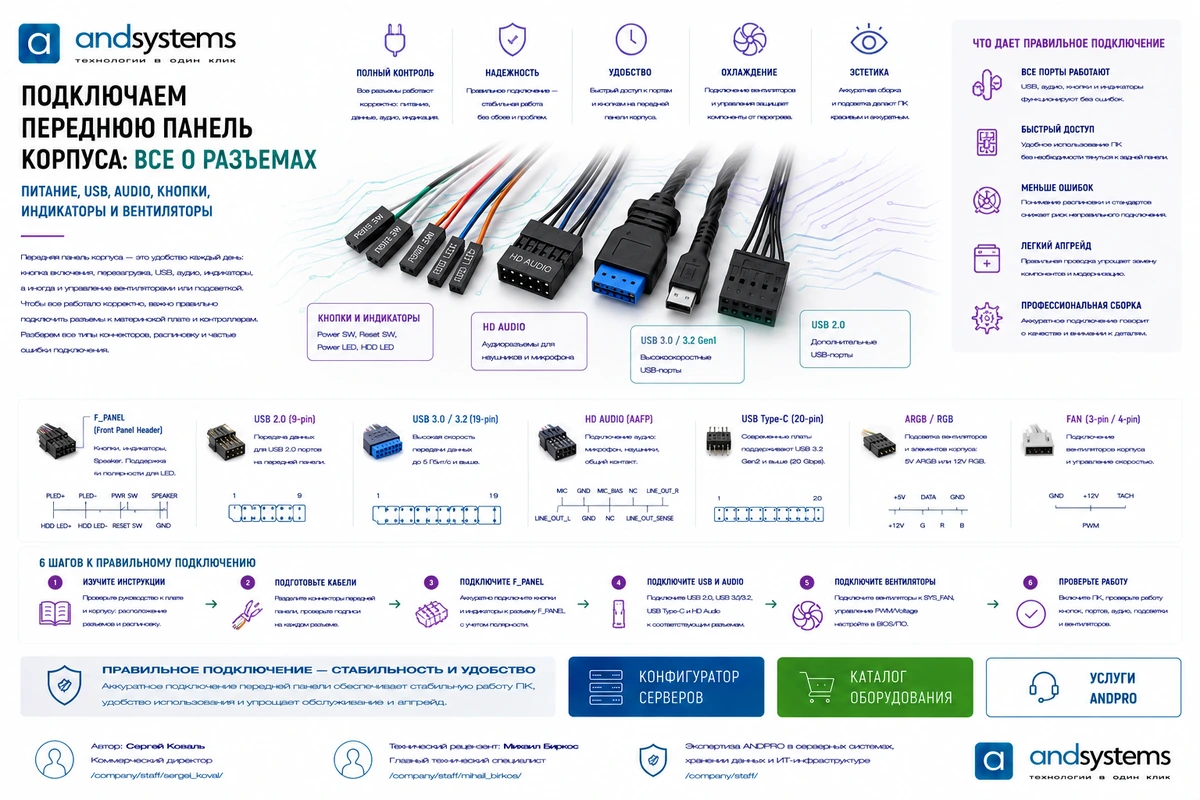

Подключаем переднюю панель корпуса: все о разъемах

Сергей Коваль
Автор статьи: Сергей Коваль (koval@andpro.ru)
Опубликовано: 30 сентября 2021
Подключаем переднюю панель корпуса: все о разъемах

При сборке системы подключение передней панели корпуса обычно является завершающим этапом. Однако недооценивать его важность не стоит. Один забытый провод не позволит запустить компьютер, а неправильное подключение различных опций может стать причиной их некорректной работы или серьезной поломки. Поэтому очень важно уделить внимание подключению интерфейсов передней панели системного блока и проявить в этом деле максимум внимания.

Разъемы передней панели

Дизайн современных корпусов меняется довольно часто, а вместе с ним и функционал передней панели. За последние 20 лет на фронтальной части корпуса побывали разъемы для дискет 3,5'', приводы для CD-дисков, кард-ридеры, реобасы и многое другое.

Сегодня системный блок в этом плане выглядит довольно минималистично. Из обязательных компонентов на нем присутствуют:

  • кнопки управления;
  • индикаторы;
  • USB-порты;
  • аудио-опции.

Также на некоторых игровых корпусах можно встретить и дополнительные элементы, например, кнопки для управления подсветкой.

Кстати, в зависимости от дизайна корпуса и задумки производителя, размещены эти элементы могут быть не обязательно на фронтальной части. У некоторых моделей под разъемы и кнопки питания выделены панели на верхней или боковой стенке. Но по традиции они также называются разъёмами передней панели.

Кнопки управления и индикация работы системы

Подключение кнопок передней панели, отвечающих за включение системы и ее перезапуск, а также индикаторов питания и работы жесткого диска – довольно ответственный и сложный момент, поскольку у разъемов нет ключей защиты от неправильного соединения, и все они довольно похожи по конфигурации. Обычно на материнской плате есть маркировка, которая указывает схему подключения. Но не всегда она может быть читаемой или понятной, что может доставить начинающему пользователю немало хлопот.

На материнской плате разъем зачастую имеет форму колодки на 9 пинов, к которой необходимо подключить несколько разъемов. У топовых корпусов Asus разъем питания может иметь 15 пинов, а у WS и до 23. Маркировка на плате – PANEL или F_PANEL. Для подключения необходимо воспользоваться инструкцией к материнской плате и маркировкой на коннекторах проводов. Схемы подключения могут отличаться у плат различных производителей, поэтому даже примерную схему мы здесь давать не будем, чтоб не сбить вас с толку. Скажем только, что коннекторы проводов следует подключать маркировкой (надписями) вниз.

Некоторые модели материнских плат и корпусов могут иметь в комплекте переходник, к которому подключаются все коннекторы индикации и кнопок питания. Он значительно упрощает сборку системы, особенно если переднюю панель приходится подключать и отключать довольно часто.

Разъемы для аудио

На фронтальной поверхности современных системных блоков аудио-разъемы могут быть реализованы одним из двух способов:

  • Раздельный – два гнезда, одно под наушники, другое под микрофон. Оба гнезда отмечены соответствующей графической маркировкой.
  • Комбинированный – одно гнездо, которое совмещает в себе два интерфейса.

Независимо от конфигурации, подключаются они стандартно. Аудиовыход подключается к материнской плате при помощи интерфейса, который представляет собой 9-пиновый коннектор. На текстолите платы разъем под коннектор маркируется «HD Audio», «Front Audio» или «Audio», возможно с цифрами или индексами. Тип маркировки определяется производителем и в любом случае указан в инструкции к материнской плате. Расположение также может варьироваться в зависимости от модели и форм-фактора.

Благодаря особому расположению контактов, подключить этот разъем неправильно не удастся. В конфигурации в одном из рядов отсутствует второй по счету контакт, справа или слева – зависит от модели и положения материнской платы.

Если вы столкнулись с проводом на два коннектора HD Audio и AC 97, значит у вас в руках устаревший интерфейс, который работает с кодеком Audio Codec '97. Подключать следует тот штекер, на котором маркировка HD Audio. Стандарт AC 97 с современными материнскими платами несовместим.

Порты USB

На современных корпусах может присутствовать один из форм-факторов актуальных разъемов USB или оба сразу. Это:

  • стандартные USB-разъемы различных версий;
  • USB Type-C – двусторонний разъем, который помимо передачи данных обеспечивает еще и линию питания.

Сочетание и количество портов может быть различным и выбирается пользователем в соответствие с личными нуждами.

USB 1.0 и 2.0 подключается через 9-пиновый коннектор, который маркирован соответствующим образом: F_USB или USB. От аудио-разъема он отличается геометрией – отсутствует один из угловых контактов. Таких разъемов на современных платах обычно присутствует несколько, каждый отмечается порядковым номером.

USB 3.0 подключается при помощи довольно крупного коннектора на 19 контактов, который может иметь фиксирующую рамку. Маркировка порта соответствует назначению. На самом порте предусмотрен ключ – прорезь, что делает невозможным подключение штекера неправильной стороной.

Кстати, USB Type-C может быть не на всех новых материнских платах. Чтоб обеспечить работоспособность соответствующего порта на корпусе, следует выбрать материнскую плату с этим интерфейсом. Сам разъем имеет контакты, расположенные дорожками, подключать его можно любой стороной.

Если вы подключаете серверную материнскую плату, расположение ее разъемов и пинов может существенно отличаться от стандартной пользовательской схемы. Как правило самое непривычное, что передняя панель имеет обратное подключение: на нее подаются дежурные +5 V, а нажатие кнопки может замыкать контакт на корпус, таким образом все кнопки будут подключаться 1 пином. Вторая особенность – панель включает в себя не только 3-4 кнопки, но и до 5-7 индикаторов, где кроме включения и обращения к дискам есть индикаторы ошибки, перегрева, обращения к сетевым интерфейсам, открытия сервера и ID, к слову еще и продублированного на задней панели. И третий сюрприз для домашнего пользователя – даже с неправильным подключением всего 1 контакта или вообще без панели сервер может не включаться, так как система самодиагностики определяет, что панель неисправна.

Если вы планируете монтировать в домашнюю систему серверную материнскую плату, обязательно воспользуйтесь инструкцией по подключению, которая обычно поставляется в комплекте. Также информацию относительно подключения можно найти на сайте производителя.
