Технический анализ и спецификации форм-факторов материнских плат: ATX, Micro-ATX и Mini-ITX

1. Введение в архитектуру и топологию вычислительных платформ

Развитие стандартов аппаратной компоновки представляет собой процесс непрерывной адаптации к экспоненциально возрастающей плотности транзисторов и сопутствующему росту тепловыделения центральных и графических процессоров. Фундаментальный стандарт ATX (Advanced Technology eXtended), изначально разработанный корпорацией Intel в 1995 году на замену устаревшему форм-фактору AT, заложил базис унификации для всей индустрии IBM PC-совместимых компьютеров. С тех пор спецификация претерпела множество итераций, однако базовая координатная сетка монтажных отверстий и расположение ключевых зон (процессорного сокета, интерфейсной панели, слотов расширения) остались неизменными.

Современная номенклатура печатных плат (Printed Circuit Boards, PCB) для потребительского, коммерческого и HEDT (High-End Desktop) сегментов строго сегментирована. Форм-факторы ATX, Micro-ATX (mATX) и Mini-ITX образуют трехуровневую иерархию масштабируемости. Эта стандартизация позволяет производителям корпусов, блоков питания и периферийных устройств разрабатывать продукты, гарантированно совместимые с любыми платами, соответствующими спецификации.

Тем не менее, физические габариты печатной платы перестали быть исключительно метрической характеристикой. В условиях, когда тактовые частоты шины PCI Express (PCIe) достигают 32 гигатранзакций в секунду (для поколения 5.0), а энергопотребление процессоров в турбо-режимах превышает 300 Вт, площадь текстолита становится критическим инженерным ресурсом. От нее зависит длина сигнальных трасс, возможность реализации многофазных схем широтно-импульсной модуляции (ШИМ) для подсистемы питания, а также физическая емкость для размещения фильтрующих конденсаторов. Настоящий документ представляет собой исчерпывающий технический аудит указанных стандартов, раскрывая скрытые взаимосвязи между размером платы и ее электрофизическими свойствами.

2. Базовые электромеханические спецификации и пространственные допуски

Каждый форм-фактор определяется набором жестких геометрических допусков. Проектирование материнской платы начинается с позиционирования крепежных отверстий и зон запрета (Keep-Out Zones), в пределах которых запрещено размещение компонентов поверхностного монтажа (SMD) во избежание механического конфликта с элементами шасси.

2.1 Спецификация стандарта ATX: Инженерный эталон

Стандарт ATX регламентирует максимальную длину печатной платы на уровне 305 мм (12 дюймов) при допустимой ширине от 170 мм (6.7 дюйма) до 244 мм (9.6 дюйма). Подавляющее большинство современных полноразмерных решений реализует максимальную площадь 305 × 244 мм. Данная геометрия образует прямоугольник с площадью 744.2 квадратных сантиметра, что предоставляет инженерам-трассировщикам оптимальный объем пространства для распределения компонентов.

Фиксация платы к металлическому поддону корпуса осуществляется посредством системы резьбовых стоек (standoffs). Спецификация предусматривает до десяти монтажных отверстий, однако на практике производители чаще всего используют девять базовых точек (обозначаемых в конструкторской документации литерами A, C, F, G, H, J, K, L, M). Эти точки крепления не только обеспечивают механическую жесткость конструкции, предотвращая деформацию текстолита при установке массивных графических ускорителей или систем охлаждения башенного типа, но и служат электрическим контактом с землей (Grounding) корпуса. Заземление через монтажные отверстия является важнейшим элементом защиты от электростатического разряда (ESD) и минимизации электромагнитных помех (EMI).

Большая площадь стандарта ATX позволяет разместить на плате до семи слотов расширения. Шаг между слотами стандартизирован и составляет 20.32 мм (0.8 дюйма). Это расстояние критически важно для проектирования систем охлаждения видеокарт.

2.2 Спецификация стандарта Micro-ATX (mATX): Оптимизация площади

Форм-фактор Micro-ATX (mATX) представляет собой укороченную по длине модификацию ATX. Габаритные размеры составляют 244 × 244 мм (9.6 × 9.6 дюймов), образуя идеальный квадрат с площадью 595.3 квадратных сантиметра. Сокращение площади на 20% по сравнению со стандартным ATX требует более плотной компоновки элементов.

Уменьшение длины на 61 мм обуславливает прямое физическое ограничение: максимальное количество слотов расширения сокращается с семи до четырех. Крепление платы осуществляется с использованием до восьми монтажных отверстий (позиции B, C, F, H, J, L, M, R, S). При этом левая верхняя и центральная группы отверстий полностью совпадают с координатами стандарта ATX. Данная обратная совместимость позволяет монтировать платы mATX в любые корпуса, рассчитанные на полноразмерные решения. При установке mATX-платы в шасси формата ATX системный интегратор обязан демонтировать неиспользуемые резьбовые стойки (например, нижний ряд), поскольку контакт металлической стойки с токопроводящими дорожками на обратной стороне печатной платы гарантированно приведет к короткому замыканию и выходу оборудования из строя.

Micro-ATX является доминирующим форматом в сегментах системной интеграции малого и среднего бизнеса (SMB), а также в массовом потребительском секторе, предлагая наиболее эффективный баланс между производственной себестоимостью, габаритами и возможностями аппаратного расширения.

2.3 Спецификация стандарта Mini-ITX: Экстремальная плотность монтажа

Стандарт Mini-ITX, концепция которого была предложена компанией VIA Technologies в 2001 году для маломощных встраиваемых систем, в настоящее время эволюционировал в базу для построения сверхпроизводительных компактных вычислительных узлов (SFF - Small Form Factor). Габариты платы строго зафиксированы на значениях 170 × 170 мм (6.7 × 6.7 дюймов), что дает площадь в 289 квадратных сантиметров — это на 61% меньше площади стандартной ATX платы.

Сравнительный геометрический анализ показывает полное совпадение левого верхнего квадранта для всех трех форматов. При наложении контуров материнских плат (ATX с габаритами 305 на 244 мм, Micro-ATX с габаритами 244 на 244 мм и Mini-ITX с габаритами 170 на 170 мм), их базовое монтажное отверстие в верхнем левом углу служит общей точкой отсчета. Mini-ITX использует всего 4 базовых отверстия (позиции C, F, H, J), которые абсолютно идентичны левому верхнему блоку креплений ATX и mATX. Это обеспечивает универсальную кросс-совместимость с посадочными местами стандартизированных шасси любого размера.

Из-за экстремального дефицита пространства на плате Mini-ITX предусмотрен только один слот расширения (как правило, физический PCIe x16). Отсутствие дополнительных точек опоры делает центральную и нижнюю части текстолита уязвимыми к изгибающим нагрузкам (PCB warping). Для компенсации этого производители вынуждены применять печатные платы с увеличенным количеством слоев металлизации (от 8 до 12 слоев) и использовать дополнительные металлические пластины жесткости (backplates) на тыльной стороне, которые также выполняют функцию теплораспределителей для силовых элементов.

3. Архитектура слотов расширения и целостность высокочастотных сигналов

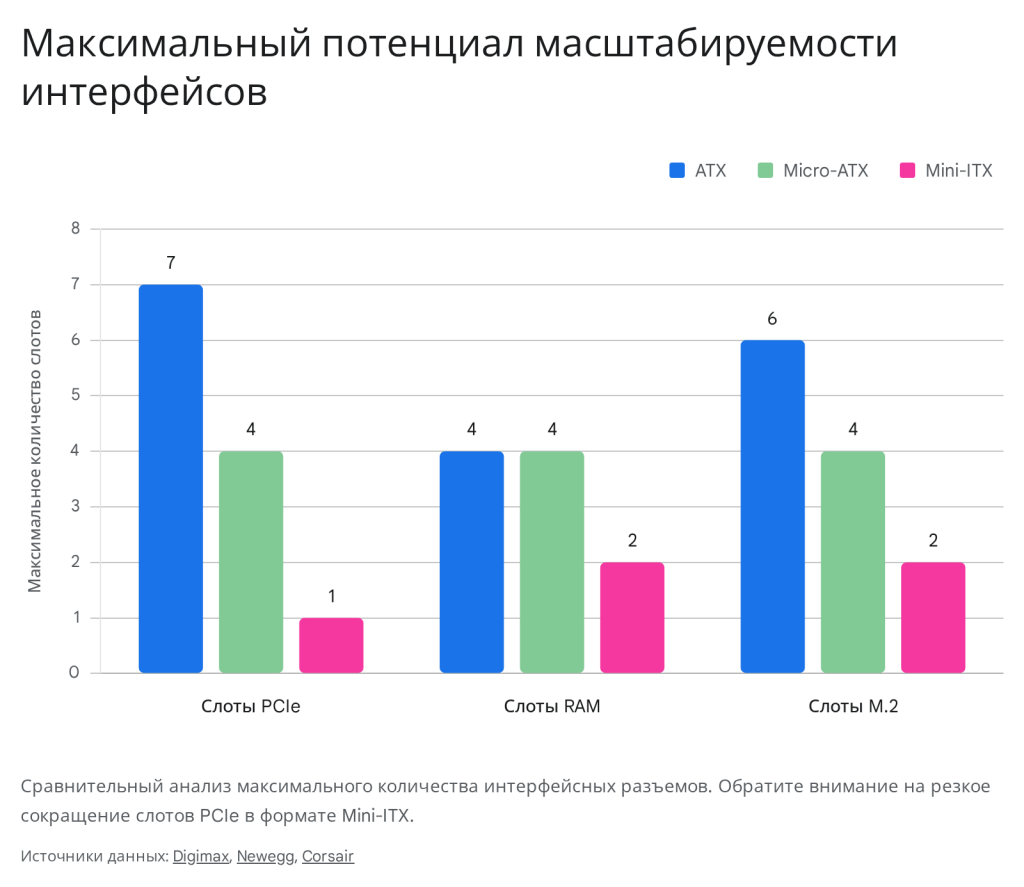

Возможности аппаратного масштабирования системы находятся в прямой зависимости от физических габаритов платы. Однако количественное превосходство крупных форм-факторов в некоторых сценариях компенсируется топологическими преимуществами компактных плат, что наиболее ярко проявляется в вопросах обеспечения целостности сигналов (Signal Integrity).

3.1 Распределение линий шины PCI Express (PCIe)

Количество физических слотов PCIe строго лимитировано длиной материнской платы.

В формате ATX допускается разводка до семи слотов. Инженеры комбинируют полноразмерные слоты (с механическим форм-фактором x16) и компактные (x1 или x4). Распределение электрических линий PCIe между этими слотами зависит от контроллера, встроенного в центральный процессор, и коммутационных возможностей чипсета (PCH). Полноразмерный формат позволяет интегрировать дискретные аппаратные коммутаторы (PCIe switches или PLX-чипы) для динамического распределения линий, что необходимо при построении систем с несколькими графическими ускорителями или массивами специализированных плат захвата данных.

В формате Micro-ATX типичная конфигурация ограничена четырьмя слотами: одним основным PCIe x16 (подключенным напрямую к процессорным линиям для минимизации задержек) и двумя-тремя дополнительными слотами, обслуживаемыми чипсетом. Этого массива интерфейсов достаточно для большинства задач, исключая построение сложных серверов хранения данных или рабочих станций видеорендеринга.

Для Mini-ITX доступен исключительно один физический слот PCIe x16. Установка дискретного графического адаптера полностью исчерпывает потенциал расширения системы классическими картами. Встраивание дополнительных контроллеров (например, высококачественных аудиоинтерфейсов или сетевых адаптеров 10GbE) требует использования внешних шин, таких как USB4 или Thunderbolt, либо адаптеров, подключаемых в слоты M.2.

3.2 Топология подсистемы оперативной памяти

В проектировании подсистемы оперативной памяти (DDR4/DDR5) размер платы оказывает парадоксальное влияние на предельные эксплуатационные характеристики. На частотах свыше 6000 МГц (эффективных для стандарта DDR5) медные трассы на печатной плате функционируют как микрополосковые линии передачи СВЧ-диапазона.

Платы форматов ATX и Micro-ATX стандартно оснащаются четырьмя слотами DIMM, обеспечивая поддержку до 192 ГБ (для стандартных десктопов) или 512 ГБ (для HEDT) оперативной памяти. Для обслуживания четырех слотов двумя каналами контроллера памяти процессора применяется топология последовательного подключения (Daisy Chain). В этой схеме сигнальная линия сначала подходит к первому слоту в канале, а затем продолжается ко второму. Если модуль памяти установлен только во второй слот (или если установлены оба, но линия продолжается), на концах проводников или в пустых разъемах возникают электрические отражения сигнала (эффект стаба - stub effect). Эти отражения вызывают интерференцию и деградацию высокочастотного сигнала, что физически ограничивает максимальную стабильную частоту оперативной памяти.

На платах Mini-ITX, ввиду дефицита площади, физически невозможно разместить более двух слотов DIMM (или компактных SO-DIMM). Это вынуждает инженеров использовать топологию "один модуль на канал" (1 DIMM Per Channel - 1DPC), также известную как топология прямого подключения (Point-to-Point). Короткая длина сигнальных трасс (shorter track length) от сокета процессора до разъемов памяти минимизирует паразитную индуктивность и емкость, а отсутствие "стабов" практически исключает внутренние отражения сигнала. В результате именно материнские платы Mini-ITX демонстрируют наивысший потенциал для экстремального разгона памяти, позволяя достигать эффективных частот, недостижимых для многослотовых ATX-плат в аналогичных условиях.

3.3 Интерфейсы хранения данных и NVMe

Интеграция высокоскоростных твердотельных накопителей стандарта M.2 (NVMe) также зависит от доступной площади:

• Платы ATX позволяют разместить от 4 до 6 разъемов M.2, интегрируя их в пространства между слотами PCIe. Большая поверхность платы способствует эффективному рассеиванию тепла от контроллеров SSD.

• Решения Micro-ATX вмещают от 3 до 4 разъемов M.2.

• Форм-фактор Mini-ITX лимитирован 1–2 разъемами. При этом второй разъем практически всегда выносится на тыльную сторону печатной платы (в зону поддона). Такое расположение создает серьезную инженерную проблему термического характера: накопитель на задней стороне платы лишен активного обдува корпусными вентиляторами и часто подвергается термическому воздействию со стороны нагретого радиатора чипсета или зоны VRM через текстолит.

Источник данных: каталог материнских плат Andpro.ru.

4. Электротехнические спецификации и интеграция стандарта Intel ATX 3.0

Переход полупроводниковой индустрии на тонкие технологические нормы сопровождается феноменом сверхкоротких всплесков энергопотребления (transient power spikes). Современные графические и центральные процессоры способны на микросекунды удваивать свое номинальное потребление. В ответ на это спецификации подсистем питания были радикально пересмотрены в документах уровня Intel ATX Version 3.0 Multi-Rail Desktop Platform Power Supply Design Guide. Интеграция этих требований прямо влияет на схемотехнику материнских плат всех форм-факторов.

4.1 Топология модуля регулирования напряжения (VRM)

Модуль VRM (Voltage Regulator Module) преобразует 12 Вольт постоянного тока, поступающих от блока питания (БП), в высокоточное низкое напряжение (от 0.7 до 1.5 В), необходимое процессору. Схема включает ШИМ-контроллер, силовые транзисторы (MOSFETs), дроссели (Inductors) и фильтрующие конденсаторы (Capacitors).

В платах формата ATX имеется достаточно места для построения массивных многофазных схем (например, 16+2+1 или 20+1 фаз). Распределение нагрузки по множеству фаз снижает тепловыделение каждого отдельного транзистора, позволяя обойтись пассивным охлаждением с массивными алюминиевыми радиаторами.

На платах Mini-ITX разместить 16 стандартных фаз невозможно. Инженеры вынуждены применять высокоинтегрированные сборки SPS (Smart Power Stage) или DrMOS (Driver MOSFET), которые объединяют драйвер и транзисторы верхнего/нижнего плеча в одном кристалле. Такие компоненты способны пропускать токи до 105 Ампер на фазу при минимизированной занимаемой площади, однако их стоимость и тепловая плотность существенно выше.

4.2 Стабилизация постоянного тока и подавление пульсаций

Спецификации классифицируют ряд параметров электропитания как обязательные (REQUIRED) для систем любого масштаба:

• DC Voltage Regulation (Регулировка напряжения): Система должна удерживать напряжения на линиях +12V, +5V и +3.3V в пределах жестких допусков, несмотря на резкие колебания нагрузки (до 1000 А/мкс для современных CPU).

• Output Ripple Noise (Пульсации): Подавление высокочастотных шумов. В формате ATX используются массивы недорогих электролитических и полимерных конденсаторов. В формате Mini-ITX из-за нехватки площади используются дорогостоящие танталовые (Tantalum) или MLCC (многослойные керамические) конденсаторы, монтируемые непосредственно в районе сокета, часто на обратной стороне печатной платы.

• Power Sequencing (Секвенирование): Точный временной алгоритм подачи напряжений при запуске системы, управляемый контроллерами Super I/O, для инициализации логики чипсета без возникновения паразитных токов утечки.

4.3 Протоколы аппаратной защиты

Современная материнская плата обязана реализовывать каскадную систему защиты (Output Protection) совместно с блоком питания:

• Over Voltage Protection (OVP) и Short Circuit Protection (SCP): Защита от пробоя ключей и коротких замыканий в слоях текстолита.

• Over Current Protection (OCP): Недопущение превышения расчетных токов, способных расплавить медные полигоны внутри текстолита.

• Over Temperature Protection (OTP): Тепловая защита. В сверхплотных сборках формата mATX и ITX датчики (термисторы), расположенные в зоне VRM, при достижении критических порогов (обычно 105–115°C) подают аппаратный сигнал PROCHOT# процессору, принудительно активируя троттлинг или отключая линию PS_ON# для спасения системы от возгорания.

Дополнительные требования, такие как стабильность в режимах нулевой нагрузки (No-Load Situation) и удержание напряжения при кратковременных пропаданиях сетевого питания (Voltage Hold-Up Time), требуют от инженеров интеграции дополнительных емкостных буферов в цепи дежурного питания.

5. Термодинамика, отвод тепла и проектирование шасси

Эффективность функционирования электроники обратно пропорциональна рабочей температуре. Проектирование шасси для стандартов ATX, mATX и Mini-ITX базируется на различных подходах к управлению тепловыми потоками (Thermal Dynamics).

5.1 Клиренс, воздушные потоки и термическая изоляция

Традиционные шасси для форматов ATX и Micro-ATX (конструктивы Mid-Tower и Full-Tower) опираются на принцип конвекционной аэродинамической трубы. Забор холодного воздуха осуществляется с фронтальной панели, выдув нагретого — с тыльной и верхней. Большая площадь материнских плат (до 305 мм длины) обеспечивает естественное физическое дистанцирование ключевых источников тепла: сокет центрального процессора отдален от графического ускорителя на расстояние от 5 до 10 сантиметров. Это пространство позволяет воздушному потоку беспрепятственно обдувать пассивные радиаторы зоны VRM и чипсета.

5.2 Специфические проблемы теплообмена в SFF-системах (Mini-ITX)

В системах малого форм-фактора, базирующихся на Mini-ITX платах, плотность компоновки достигает экстремальных значений. Объем таких корпусов часто не превышает 10–15 литров. В этих условиях классическая аэродинамическая труба не работает из-за высокого гидродинамического сопротивления (воздуху негде проходить сквозь плотно уложенные кабели и компоненты).

На плате формата 170 × 170 мм сокет процессора, чипсет, подсистема памяти и задняя усилительная пластина (backplate) видеокарты находятся в непосредственной близости. Тепловое излучение от видеокарты способно повысить температуру накопителя M.2 и радиатора чипсета на 15–20 градусов за счет теплового насыщения (thermal soak).

Для решения этой проблемы при проектировании SFF-корпусов применяется архитектура разделенных камер (Sandwich Layout). Материнская плата устанавливается с одной стороны центральной перегородки, а дискретная видеокарта выносится на противоположную сторону корпуса и подключается с помощью гибкого шлейфа-удлинителя (PCIe Riser). Это решение изолирует термодинамические зоны GPU и CPU друг от друга, позволяя каждому компоненту забирать холодный воздух непосредственно из внешней среды через перфорацию боковых панелей. Однако использование PCIe-райзеров, особенно для стандарта PCIe 4.0/5.0, сопряжено с риском потери целостности сигнала и требует использования высококачественных экранированных (Twinax) кабелей.

6. Производственная сложность и материаловедение (BOM-анализ)

В экономической плоскости производства материнских плат действует контринтуитивный принцип: меньшее количество текстолита не означает снижения стоимости (Bill of Materials, BOM). Цены на полнофункциональные материнские платы Mini-ITX в большинстве случаев сопоставимы или превышают стоимость плат ATX аналогичного класса. Причина кроется в сложности проектирования и материаловедении.

6.1 Многослойность текстолита и высокочастотные ламинаты

Стандартная потребительская плата Micro-ATX для процессоров начального уровня может быть произведена с использованием четырех или шести слоев текстолита базового уровня (материал FR-4). Размещение всех современных интерфейсов на площади ATX позволяет избежать сложных пересечений дорожек.

При проектировании Mini-ITX платы инженеру необходимо развести процессорную шину памяти (до 288 контактов DDR5), шину PCIe 5.0 (16 pairs), линии DMI для связи с чипсетом, а также десятки силовых и земляных полигонов на площади, уменьшенной в 2.5 раза. Это физически невозможно сделать в 6 слоях без возникновения критических перекрестных помех (cross-talk).

В результате платы Mini-ITX проектируются как минимум на 8, 10 или 12 слоях. Кроме того, высокочастотные сигналы (PCIe Gen 5.0 работает на частоте 32 ГТ/с) подвержены эффектам диэлектрических потерь (dissipation factor) и скин-эффекту. Инженеры вынуждены переходить от дешевого стеклотекстолита FR-4 к дорогостоящим ламинатам с низким уровнем потерь (Low-Loss PCB materials, например, уровня Megtron 6). Увеличение количества слоев требует использования глухих и скрытых переходных отверстий (blind and buried vias), процесс сверления и металлизации которых экспоненциально увеличивает производственный брак и конечную стоимость готового изделия.

6.2 Интеграция дочерних плат

Для экономии площади на базовой плате инженеры Mini-ITX решений часто прибегают к концепции вертикального монтажа (daughterboards). Звуковые кодеки, аудиоконденсаторы, дополнительные слоты M.2 и модули аппаратного мониторинга выносятся на небольшие вертикальные платы, устанавливаемые перпендикулярно основной PCB. Это усложняет сборочный процесс на линиях поверхностного монтажа (SMT) и требует дополнительных циклов тестирования, что также отражается в удорожании продукта.

7. Расширенные и индустриальные стандарты

Индустриальный стандарт ATX послужил базисом для создания множества специализированных модификаций, ориентированных на серверное применение и ультра-энтузиастов.

В серверном сегменте широкое распространение получили спецификации консорциума Server System Infrastructure (SSI). Стандарт SSI-CEB (Compact Electronics Bay) обладает габаритами 305 × 267 мм (12 × 10.5 дюймов). Увеличенная ширина позволяет разместить на плате конфигурации с двумя сокетами или экстремально мощные подсистемы VRM. Стандарт SSI-EEB, который на потребительском рынке часто (и не всегда корректно) маркируется как E-ATX (Extended ATX), имеет размеры 305 × 330 мм (12 × 13 дюймов). Данный формат является стандартом де-факто для построения рабочих станций уровня HEDT на базе процессоров AMD Threadripper или Intel Xeon Scalable, требующих 8-канальной подсистемы памяти и обеспечения более 64 линий PCIe. Монтаж плат такого размера требует шасси специализированной геометрии, поскольку они выходят за пределы стандартных позиций крепления ATX.

В сфере компактных решений существуют нишевые стандарты DTX (203 × 244 мм) и Mini-DTX (203 × 170 мм). Mini-DTX фактически представляет собой вытянутую версию Mini-ITX, предоставляющую физическое пространство для распайки второго слота расширения (что критично для систем, требующих одновременно дискретной графики и аппаратного RAID-контроллера). Тем не менее, стандарты DTX не получили широкого распространения в потребительском сегменте, уступив нишу классическим mATX и ITX системам.

8. Сравнительный анализ: Инженерная матрица конфигураций

Для структуризации изложенных спецификаций ниже представлена консолидированная матрица, описывающая физические ограничения и электромеханические возможности анализируемых форм-факторов для компонентной базы 2026 года.

Таблица 1. Матрица технических спецификаций материнских плат (Спецификации 2026)

Характеристика	Спецификация ATX (Standard)	Спецификация Micro-ATX (mATX)	Спецификация Mini-ITX (ITX)
Габариты текстолита (мм)	305 × 244	244 × 244	170 × 170
Площадь поверхности (см²)	~744.2	~595.3	~289.0
Монтажные отверстия	До 10 (Обычно 9 базовых)	До 8 (Совместимы с ATX шасси)	Точно 4 (Совместимы с левым верхним квадрантом ATX)
Кол-во слотов расширения	До 7 (Различные комбинации PCIe x16, x8, x4, x1)	До 4 (Обычно 1x PCIe x16 + 2-3x PCIe x1/x4)	1 (Строго 1x PCIe x16)
Слоты DIMM (ОЗУ)	4 (Топология Daisy Chain)	4 (Топология Daisy Chain)	2 (Топология 1DPC / Point-to-Point)
Потенциал разгона памяти	Стандартный (Ограничен интерференцией в разводке 4 слотов)	Стандартный	Экстремальный (За счет минимальной длины сигнальных трасс)
Слоты M.2 NVMe	4–6 портов	3–4 порта	1–2 порта (Второй часто монтируется на обратной стороне PCB)
Требования к источнику питания	БП ATX (Обычно свыше 600 Вт)	БП ATX (Обычно 400–600 Вт)	Форматы SFX/SFX-L/TFX, системы PicoPSU (до 500 Вт+)
Многослойность PCB (типично)	4–8 слоев	4–6 слоев	8–12 слоев (Использование глухих/скрытых VIA)
Сложность проектирования (BOM)	Умеренная (Достаточно пространства для трассировки)	Базовая (Массовый сегмент)	Сверхвысокая (Дефицит площади, термальные ограничения)
Оптимальный сценарий развертывания	Мощные рабочие станции, системы HEDT, Multi-GPU конфигурации	Массовый сегмент, SOHO (Small Office/Home Office), бюджетные узлы	Edge-вычисления, SFF-сборки, HTPC (домашние кинотеатры)

9. Заключение

Инженерный аудит стандартов ATX, Micro-ATX и Mini-ITX подтверждает, что выбор форм-фактора вычислительной платформы является строгим процессом согласования допусков, термодинамических параметров и требований к целостности сигналов, а не просто вопросом геометрического размещения в корпусе.

Стандарт ATX (305 × 244 мм) сохраняет позиции безусловного базиса для проектирования систем бескомпромиссной производительности. Внушительная площадь печатной платы предоставляет инженерам необходимую свободу для интеграции многофазных схем питания, полностью удовлетворяющих жестким требованиям переходных процессов (transient spikes) согласно регламентам Intel ATX 3.0. Это позволяет реализовывать сложные системы охлаждения и размещать массивы высокоскоростных NVMe-контроллеров без риска критического теплового перекрытия компонентов.

Спецификация Micro-ATX (244 × 244 мм) представляет собой инженерный оптимум для построения мейнстримовых и корпоративных систем. Сокращение площади не влечет за собой критического снижения масштабируемости памяти или интерфейсов накопителей, однако существенно уменьшает себестоимость текстолита и позволяет использовать более компактные, экономичные шасси, сохраняя при этом полную обратную совместимость с полноразмерными корпусами.

Форм-фактор Mini-ITX (170 × 170 мм) представляет собой вершину развития прецизионной схемотехники поверхностного монтажа. Аппаратные ограничения в виде одного слота PCIe и двух разъемов DIMM с лихвой компенсируются способностью системы функционировать в сверхмалых объемах. Более того, физика высокочастотных сигналов обеспечивает платам Mini-ITX непреднамеренное преимущество: кратчайшие медные трассы и отсутствие топологических "стабов" делают эти платы лучшим инструментом для достижения предельных частот оперативной памяти. Однако успешная эксплуатация таких решений требует высочайшей квалификации в проектировании аэродинамики шасси и применении компонентов питания индустриального класса (SPS/DrMOS) для противостояния локальному термическому пересыщению.

Технический аудит и экспертная оценка: Сергей Коваль.
