Анатомия материнской платы: что такое чипсет, VRM и сокет
Материнская плата — это центральная платформа компьютера или сервера. Она соединяет процессор, оперативную память, видеокарту, накопители, сетевые интерфейсы, контроллеры ввода-вывода и систему питания. От ее архитектуры зависят совместимость компонентов, стабильность под нагрузкой, возможности апгрейда и срок службы всей системы.
1. Что делает материнская плата
Материнская плата выполняет несколько ключевых функций. Она механически удерживает основные компоненты, распределяет питание, передает данные между устройствами, хранит микропрограмму BIOS/UEFI и задает ограничения по совместимости. Даже если процессор, видеокарта и память подобраны правильно, слабая или неподходящая плата может ограничить производительность, вызвать перегрев зоны питания или не позволить использовать нужные интерфейсы.
В современных платах часть функций, которые раньше выполнял чипсет, перенесена внутрь процессора. Контроллер оперативной памяти, часть PCIe-линий и интерфейсы для основных NVMe-накопителей обычно находятся в CPU. Чипсет при этом остается важным узлом: он расширяет количество USB, SATA, дополнительных PCIe-портов, сетевых и периферийных возможностей.

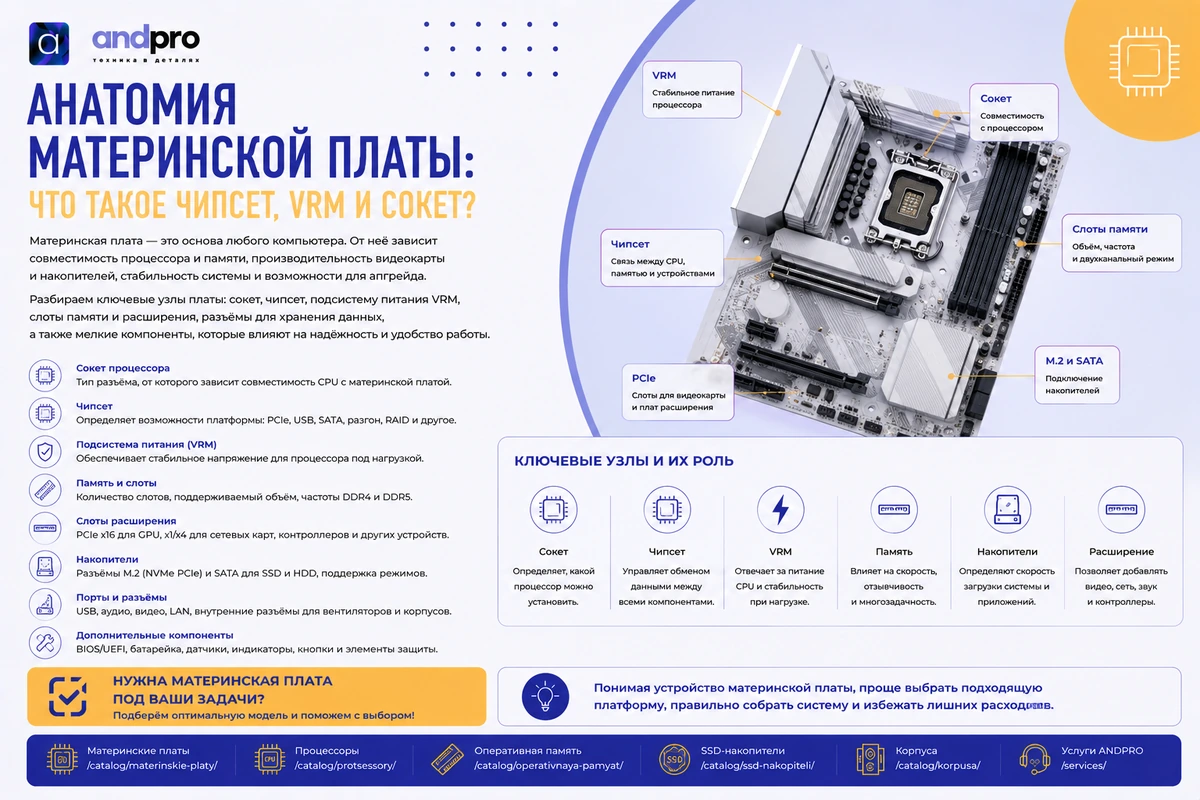

2. Главные узлы материнской платы
| Узел | За что отвечает | На что влияет при выборе |
|---|---|---|
| Сокет | Физический разъем для процессора. | Совместимость с CPU, поколением процессоров и системой охлаждения. |
| Чипсет | Набор системной логики для периферии и дополнительных интерфейсов. | Количество USB, SATA, M.2, PCIe, поддержка разгона, RAID и корпоративных функций. |
| VRM | Преобразует 12 В от блока питания в низкое напряжение для процессора. | Стабильность под нагрузкой, нагрев, возможность работы с мощными CPU. |
| Слоты DIMM | Разъемы оперативной памяти. | Объем RAM, частота, поддержка ECC, количество каналов памяти. |
| PCIe-слоты | Подключение видеокарт, HBA, RAID, сетевых и других плат расширения. | Количество линий, поколение PCIe, сценарии GPU, NVMe и сетевых адаптеров. |
| M.2 / SATA / SlimSAS | Подключение накопителей. | Скорость хранения, количество SSD/HDD, возможность сборки рабочих станций и СХД. |
| BIOS/UEFI | Инициализация оборудования и настройки платформы. | Поддержка CPU, памяти, Secure Boot, TPM, обновлений, профилей XMP/EXPO. |
3. Сокет: разъем процессора и ограничения платформы
Сокет определяет, какие процессоры можно установить на материнскую плату. Совместимость зависит не только от физического разъема, но и от чипсета, версии BIOS/UEFI, схемы питания и поддержки конкретного поколения CPU.
В массовом сегменте используются платформы Intel LGA и AMD AM5. В серверном и HEDT-сегменте встречаются крупные сокеты для Intel Xeon, AMD EPYC и Threadripper. Такие платформы требуют больше линий питания, больше контактов, расширенной поддержки памяти и более сложной разводки печатной платы.
LGA и PGA: в чем разница
В разъемах LGA контакты находятся в сокете материнской платы, а на процессоре расположены контактные площадки. Такой подход позволяет разместить больше контактов на ограниченной площади и поэтому используется в большинстве современных производительных платформ.
В разъемах PGA контакты находятся на процессоре. Этот формат был распространен в более старых массовых платформах AMD, но для актуальных решений с DDR5 и PCIe 5.0/6.0 индустрия в основном перешла к LGA из-за большей плотности контактов и лучшей масштабируемости.
4. Чипсет: системная логика и возможности платы
Чипсет — это набор системной логики, который расширяет возможности процессора. Он отвечает за дополнительные USB-порты, SATA, часть PCIe-линий, сетевые контроллеры, аудиокодеки, интерфейсы мониторинга и другие периферийные функции.
Условно чипсет можно воспринимать как распределительный узел. Самые быстрые устройства, например основная видеокарта и часть NVMe SSD, часто подключаются напрямую к процессору. Остальные устройства работают через чипсет и затем передают данные к CPU по магистральному интерфейсу.
Чем отличаются младшие и старшие чипсеты
| Класс чипсета | Типичный сценарий | Ограничения | Когда выбирать |
|---|---|---|---|
| Базовый | Офисный ПК, домашний компьютер, недорогая рабочая станция. | Меньше PCIe-линий, M.2, USB и настроек разгона. | Когда не нужны несколько SSD, топовый CPU и большое число плат расширения. |
| Средний | Рабочая станция, игровой ПК, малый офис, универсальная сборка. | Обычно меньше возможностей, чем у флагманского чипсета, но достаточно для большинства задач. | Оптимальный вариант по цене и функциональности. |
| Флагманский | HEDT, производительные ПК, несколько NVMe, расширенные интерфейсы, разгон. | Выше цена платы и требования к охлаждению. | Когда нужны максимальные интерфейсы, топовый CPU, расширенные настройки и запас на апгрейд. |
| Серверный | Серверы, СХД, виртуализация, корпоративные нагрузки. | Дороже, требует совместимого корпуса, памяти и процессора. | Когда нужны ECC RDIMM/LRDIMM, IPMI/BMC, много PCIe, SAS/HBA и круглосуточная работа. |
5. VRM: питание процессора и стабильность под нагрузкой
VRM, или Voltage Regulator Module, — это подсистема питания процессора. Она принимает 12 В от блока питания через ATX/EPS-разъемы и преобразует их в низкое напряжение, необходимое ядрам CPU, контроллеру памяти и другим внутренним блокам процессора.
Современный процессор может менять потребление очень быстро: от десятков ватт в простое до сотен ватт под пиковой нагрузкой. Задача VRM — удерживать напряжение в безопасных пределах, не перегреваться и не создавать чрезмерных пульсаций.
Из чего состоит VRM
- PWM-контроллер управляет фазами питания и регулирует напряжение.
- DrMOS или Smart Power Stage выполняют силовое переключение и передают ток.
- Дроссели сглаживают ток и участвуют в накоплении энергии.
- Конденсаторы уменьшают пульсации и помогают переживать резкие скачки нагрузки.
- Радиаторы VRM отводят тепло от силовых элементов.
Почему количество фаз не всегда главное
В характеристиках плат часто указывают схему питания вроде «12+1», «16+2» или «20+1». Это полезный ориентир, но само по себе количество фаз не гарантирует качество. Важны тип силовых сборок, токовая нагрузка на фазу, работа контроллера, площадь радиаторов, обдув зоны VRM и качество разводки платы.
Для офисных и умеренных рабочих задач достаточно платы среднего уровня. Для мощных процессоров, длительного рендера, компиляции, виртуализации, инженерных расчетов и серверных нагрузок нужно выбирать плату с усиленным VRM и нормальным охлаждением зоны питания.
6. Память: DDR5, каналы, частоты и ECC
Подсистема памяти зависит от процессора, чипсета, количества слотов DIMM и разводки материнской платы. В десктопных системах обычно используется двухканальная память. В серверных платформах количество каналов может быть значительно больше, что критично для виртуализации, баз данных, аналитики и HPC.
Для рабочих станций и серверов важна поддержка ECC. ECC-память умеет обнаруживать и исправлять одиночные ошибки, снижая риск повреждения данных и нестабильной работы. Но поддержка ECC должна быть одновременной со стороны процессора, материнской платы и типа модулей памяти.
| Тип памяти | Где используется | Особенности |
|---|---|---|
| DDR5 UDIMM | Обычные ПК и рабочие станции начального уровня. | Высокие частоты, массовая доступность, обычно без ECC. |
| DDR5 UDIMM ECC | Некоторые рабочие станции и профессиональные ПК. | Требует поддержки со стороны CPU и платы. |
| RDIMM / LRDIMM | Серверы и профессиональные платформы. | Большие объемы памяти, высокая надежность, несовместимость с обычными десктопными платами. |
| SO-DIMM | Mini PC, ноутбуки, компактные системы. | Компактный формат, меньше вариантов для апгрейда. |
7. PCIe-линии: видеокарты, NVMe, HBA и сетевые адаптеры
PCI Express используется для подключения видеокарт, NVMe-накопителей, HBA/RAID-контроллеров, сетевых адаптеров, карт захвата и другой периферии. Важно различать физический размер слота и фактическое количество электрических линий. Слот может выглядеть как x16, но работать как x4 или x8, если так реализована разводка платы.
Часть PCIe-линий идет напрямую от процессора, часть — через чипсет. Прямые линии CPU предпочтительны для видеокарт, основных NVMe SSD и устройств, чувствительных к задержке. Чипсетные линии подходят для дополнительных SSD, USB-контроллеров, сетевых карт и периферии.
На что обратить внимание
- сколько линий получает основной PCIe x16 слот;
- делит ли видеокарта линии с M.2-накопителями;
- отключаются ли SATA-порты при установке некоторых M.2 SSD;
- поддерживает ли плата PCIe bifurcation для карт расширения с несколькими NVMe;
- есть ли место для двух- или трехслотовой видеокарты;
- нужны ли HBA, RAID, 10/25GbE или другие платы расширения.
8. Накопители: M.2, SATA, U.2, SlimSAS и тепловой режим SSD
Современная материнская плата может поддерживать несколько типов накопителей. Для массовых сборок чаще всего достаточно M.2 NVMe и SATA. Для серверов, СХД и рабочих станций могут потребоваться U.2/U.3, SlimSAS, OCuLink, HBA-контроллеры или внешние SAS-подключения.
Быстрые NVMe SSD PCIe 4.0 и PCIe 5.0 выделяют заметное количество тепла. Если слот M.2 расположен под видеокартой или на обратной стороне платы, накопитель может перегреваться и снижать скорость. Поэтому при выборе платы нужно смотреть не только количество M.2-разъемов, но и расположение, наличие радиаторов и обдув.
9. BIOS/UEFI, TPM и низкоуровневое управление
BIOS/UEFI отвечает за первичную инициализацию оборудования, настройки памяти, процессора, накопителей, загрузки, безопасности и вентиляторов. На практике качество BIOS сильно влияет на стабильность системы: особенно при работе с новой памятью DDR5, современными CPU и быстрыми NVMe-накопителями.
Для корпоративных систем важны Secure Boot, TPM, возможность централизованной настройки, стабильные обновления микрокода и понятная политика поддержки. Для серверов критична отдельная подсистема удаленного управления — BMC/IPMI/Redfish. Она позволяет управлять сервером без физического доступа: включать, перезагружать, смотреть датчики, читать журнал событий и подключаться к удаленной консоли.
10. Форм-фактор: ATX, Micro-ATX, Mini-ITX и серверные форматы
Форм-фактор определяет размеры платы, число слотов расширения и совместимость с корпусом. Для обычных ПК чаще встречаются ATX, Micro-ATX и Mini-ITX. В серверном сегменте дополнительно используются SSI CEB, SSI EEB, проприетарные форматы и платы под конкретные шасси.
| Форм-фактор | Плюсы | Минусы | Типичный сценарий |
|---|---|---|---|
| ATX | Много слотов, удобная компоновка, хороший выбор плат. | Нужен корпус среднего или крупного размера. | Игровые ПК, рабочие станции, универсальные сборки. |
| Micro-ATX | Баланс цены, размера и функциональности. | Меньше слотов расширения, чем у ATX. | Офис, дом, SMB, компактные рабочие станции. |
| Mini-ITX | Минимальный размер, SFF-сборки, компактные системы. | Один PCIe-слот, сложнее охлаждение, выше требования к совместимости. | Mini PC, HTPC, компактные рабочие места, edge-системы. |
| SSI CEB / SSI EEB | Больше памяти, PCIe, серверных функций, поддержка мощных CPU. | Нужны совместимые корпуса, БП и охлаждение. | Серверы, HEDT, рабочие станции, СХД. |
11. Как выбрать материнскую плату: практический чек-лист
12. Частые ошибки при выборе платы
- покупка платы только по сокету без проверки BIOS и списка поддерживаемых CPU;
- установка мощного процессора на плату со слабым VRM;
- игнорирование ограничений по PCIe-линиям и совместному использованию M.2/SATA;
- выбор Mini-ITX без проверки высоты кулера, длины видеокарты и расположения кабелей;
- использование обычной десктопной платы для задач, где нужна ECC-память или IPMI;
- покупка платы без учета будущего апгрейда памяти, SSD, сетевых карт и HBA.
13. Когда стоит обратиться за подбором
Самостоятельный выбор платы обычно безопасен для простого офисного ПК или домашней сборки. Но для серверов, рабочих станций, СХД, GPU-серверов, виртуализации, Linux-инфраструктуры, импортозамещения и корпоративных закупок лучше заранее проверить совместимость всей платформы.
Нужна проверка совместимости?
Специалисты ANDPRO помогут подобрать материнскую плату, процессор, память, накопители, HBA/RAID-контроллеры, сетевые адаптеры и корпус под вашу задачу.
Email: info@andpro.ru
Телефон: +7 (495) 545-48-70
14. Часто задаваемые вопросы
Что важнее при выборе платы: чипсет или VRM?
Для функциональности важен чипсет, для стабильности под нагрузкой — VRM. Если планируется мощный процессор и длительные вычисления, слабый VRM может стать более серьезным ограничением, чем младший чипсет.
Можно ли поставить любой процессор в подходящий сокет?
Нет. Нужно проверять список поддерживаемых CPU, версию BIOS, ограничения чипсета и требования к питанию. Физическая совместимость сокета не всегда означает полную поддержку.
Нужна ли ECC-память обычному ПК?
Для домашнего и офисного ПК обычно нет. ECC важна для серверов, СХД, рабочих станций, виртуализации, баз данных и задач, где ошибка памяти может привести к повреждению данных или простою.
Почему на плате несколько M.2, но не все работают одновременно?
Некоторые M.2-разъемы делят линии с SATA-портами или PCIe-слотами. При установке накопителя часть интерфейсов может отключаться. Это нужно проверять в руководстве к конкретной плате.
Чем серверная плата отличается от обычной?
Серверная плата обычно поддерживает ECC RDIMM/LRDIMM, IPMI/BMC, больше линий PCIe, серверные процессоры, удаленное управление, расширенный мониторинг и рассчитана на круглосуточную эксплуатацию.
15. Итог
Материнская плата — это не просто «основание» для установки компонентов. Она определяет электрическую стабильность, набор интерфейсов, пределы апгрейда, поддержку памяти, тепловой режим и удобство обслуживания системы. Для простого ПК достаточно совместимости по сокету, форм-фактору и базовым интерфейсам. Для рабочей станции, сервера или СХД нужно дополнительно проверять VRM, ECC, PCIe-линии, HBA/RAID, сетевые интерфейсы, BIOS/UEFI, поддержку ОС и совместимость с корпусом.
Автор статьи: Сергей Коваль. Технический аудит и экспертная оценка: Михаил Биркос.
