Технический аудит совместимости процессорных систем охлаждения: Спецификации сокетов LGA 1851, LGA 1700, AM5 и AM4

1. Введение в термодинамику микропроцессорных систем и механику термоинтерфейсов

Современный этап эволюции микропроцессорных архитектур характеризуется экспоненциальным ростом плотности теплового потока (Heat Flux Density). Переход от традиционных монолитных кремниевых кристаллов к дезагрегированным чиплетным и тайловым архитектурам (включая технологии пространственной упаковки, такие как 3D V-Cache и Foveros) фундаментально изменил топологию распределения тепла под теплораспределительной крышкой (Integrated Heat Spreader — IHS). В подобных условиях обеспечение нормированного температурного режима требует не только высокой удельной теплоемкости радиатора, но и прецизионной механической калибровки интерфейса между основанием кулера и поверхностью процессора.

Эффективность контактного теплообмена определяется минимизацией термического сопротивления на границе раздела сред. Данный параметр находится в прямой зависимости от механической совместимости процессорного разъема (сокета) и системы охлаждения. Технический аудит выявляет пять критических параметров, формирующих базис аппаратной совместимости:

1. Шаг монтажных отверстий (Mounting Hole Pitch): Векторное расстояние между центрами технологических отверстий на печатной плате (PCB) материнской платы, определяющее габариты крепежной рамки.

2. Высота стека (Stack-up Height / Z-Height): Строго регламентированное вертикальное расстояние от нулевой отметки (поверхности текстолита печатной платы) до верхней плоскости теплораспределительной крышки процессора. Данный допуск критичен для расчета длины крепежных стоек.

3. Монтажное давление (Mounting Pressure / Clamping Force): Векторное усилие, генерируемое упругими элементами (пружинами) системы охлаждения. Отклонение давления от номинативных значений ведет либо к деградации термического контакта, либо к пластической деформации сокета.

4. Кинематика загрузочного механизма (Independent Loading Mechanism — ILM): Металлический экзоскелет сокета, фиксирующий подложку процессора. Геометрия распределения прижимной силы ILM определяет степень продольного и поперечного изгиба IHS (CPU Warp).

5. Архитектура опорной пластины (Backplate): Усиливающий элемент на тыльной стороне материнской платы, компенсирующий изгибающий момент, создаваемый массой кулера и натяжением винтов.

Любое рассогласование вышеуказанных параметров при переходе между поколениями оборудования ведет к критическим сбоям теплопередачи. Настоящий документ содержит развернутый анализ инженерных трансформаций в платформах Intel и AMD, а также оценку применимости конкретных систем жидкостного и воздушного охлаждения.

2. Физические основы контактного теплообмена в процессорных разъемах

Для понимания важности точных геометрических спецификаций необходимо рассмотреть физику процесса передачи тепла. Тепловая энергия, генерируемая транзисторными затворами кристалла, преодолевает несколько термодинамических барьеров до момента диссипации в окружающую среду. Первичный барьер — это переход от кремниевого кристалла к внутренней поверхности IHS через слой внутреннего термоинтерфейса (STIM — Solder Thermal Interface Material или полимерная паста). Вторичный барьер — переход от внешней поверхности IHS к основанию (Coldplate) кулера.

Поверхности IHS и основания радиатора, несмотря на механическую обработку (вплоть до фрезеровки и полировки), обладают микроскопической шероховатостью. При соприкосновении двух твердых тел фактическая площадь контакта составляет лишь малую долю от номинальной геометрической площади. Остальное пространство заполняется микропустотами, содержащими воздух, теплопроводность которого крайне мала (около 0.026 Вт/(м·К)). Для вытеснения воздуха применяется термоинтерфейсная паста (TIM), теплопроводность которой варьируется от 4 до 15 Вт/(м·К).

Однако толщина слоя термопасты должна быть минимальной, так как теплопроводность меди (около 400 Вт/(м·К)) или алюминия (около 235 Вт/(м·К)) на порядки выше. Минимизация толщины слоя TIM достигается исключительно за счет расчетного монтажного давления (Clamping Force), которое стягивает неровности и выдавливает излишки пасты. Если Z-высота сокета изменяется хотя бы на доли миллиметра, пружины крепежного механизма кулера оказываются либо недотянутыми (низкое давление, толстый слой TIM, перегрев), либо перетянутыми (превышение предела текучести текстолита, отрыв BGA-шариков сокета). Данный закон Гука () является краеугольным камнем разработки крепежных систем.

3. Спецификации платформы Intel: Архитектурный переход от LGA 1700 к LGA 1851

Смена парадигмы в настольном сегменте Intel ознаменовалась выпуском линейки процессоров Core Ultra (серия 2), разрабатываемых под кодовым наименованием Arrow Lake-S. Интеграция данных чипов потребовала вывода на рынок нового процессорного разъема — LGA 1851 (Socket V1). Данный интерфейс приходит на смену разъему LGA 1700 (Socket V), служившему базисом для поколений Alder Lake и Raptor Lake. Инженерный анализ демонстрирует сложную картину сохранения обратной совместимости при одновременном изменении критических электромеханических параметров.

3.1. Механические размеры и топология контактов

Аппаратные спецификации указывают на сохранение габаритных размеров подложки процессора. Физические размеры как для LGA 1700, так и для LGA 1851 составляют 35 мм х 37.5 мм. Шаг контактных ножек (Pin Pitch) в массиве LGA (Land Grid Array) также остался неизменным и равен 0.800 мм. Прирост количества контактов с 1700 до 1851 реализован за счет уплотнения периферийных зон контактной матрицы. Дополнительные 151 пин задействованы для обеспечения модернизированной подсистемы питания (Power Delivery), а также для расширения сигнальных линий ввода-вывода (I/O).

Расстояние между центрами монтажных отверстий на текстолите материнской платы (Mounting Hole Pitch) для LGA 1851 строго зафиксировано на отметке 78 мм х 78 мм. Это означает, что топология крепежных отверстий абсолютно идентична спецификациям платформы LGA 1700. Следовательно, опорные пластины (Backplates) и монтажные рамки, спроектированные для кулеров LGA 1700, механически совпадают с отверстиями новых материнских плат. Данный факт обеспечивает базовый уровень физической совместимости для систем охлаждения.

Тем не менее, совместимость монтажных отверстий не гарантирует корректной работы системы теплоотвода. Критическим фактором выступает изменение геометрии по вертикальной оси.

3.2. Вектор оси Z: Изменение Stack-up Height

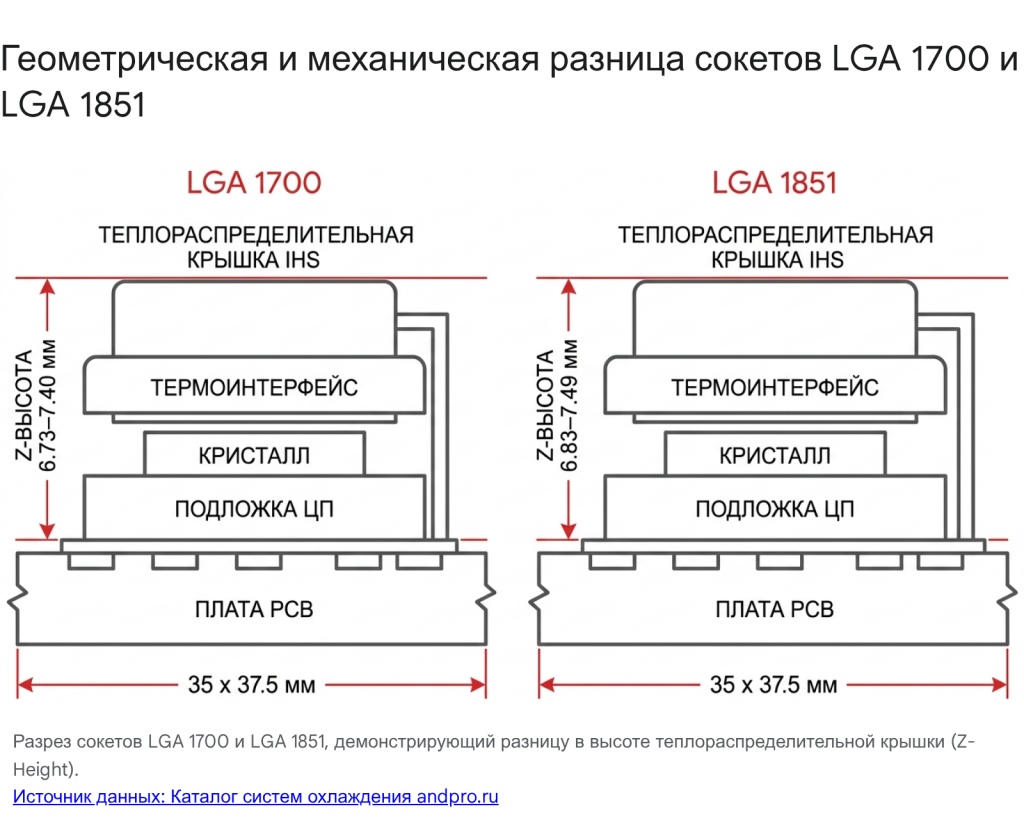

Инженерные замеры выявляют ключевое различие между сокетами LGA 1700 и LGA 1851 в плоскости Z. Высота стека (от поверхности печатной платы до высшей точки IHS) претерпела корректировку.

Для платформы LGA 1700 Z-высота регламентирована в диапазоне от 6.73 мм до 7.40 мм. При проектировании LGA 1851 допуски были изменены: новая Z-высота варьируется от 6.83 мм до 7.49 мм.

Анализ данных показателей свидетельствует о том, что верхняя плоскость теплораспределительной крышки процессора LGA 1851 располагается в среднем на 0.09–0.1 мм выше относительно уровня материнской платы по сравнению с предшественником. С точки зрения механики, если используется крепежный комплект (стойки) от LGA 1700, основание кулера при опускании встретит поверхность процессора Arrow Lake несколько раньше.

Следствием этого раннего контакта является пропорциональное увеличение степени сжатия пружин на винтах крепления, что ведет к возрастанию финального монтажного давления. Конструкторские отделы большинства ведущих производителей систем охлаждения произвели расчеты и подтвердили, что данный прирост прижимной силы укладывается в пределы допустимого модуля упругости их крепежных комплектов. Таким образом, кулеры, имеющие сертифицированное крепление для LGA 1700, способны механически функционировать на LGA 1851 без необходимости замены стоек, однако инженеры должны учитывать возросшие нагрузки на печатную плату.

3.3. Кинематика RL-ILM и новые стандарты монтажного давления

Наиболее глубоким конструктивным нововведением в аппаратной среде LGA 1851 стало внедрение модифицированного загрузочного механизма, получившего классификацию RL-ILM (Reduced Load - Integrated Lever Mechanism).

В период эксплуатации сокета LGA 1700 индустрия столкнулась с серьезной технической аномалией. Стандартный механизм ILM оказывал высокое, асимметрично распределенное давление на удлиненную крышку процессора (габариты 35x37.5 мм). Точки приложения силы находились по центру длинных сторон, что приводило к продольному изгибу теплораспределительной крышки и самой подложки процессора (дефект, известный как CPU warp). В результате центр IHS приобретал вогнутую форму, что нарушало плоскостность контакта с плоским основанием систем охлаждения и провоцировало резкий рост термического сопротивления в центральной, наиболее горячей зоне кристалла. Для купирования данной проблемы в инженерной среде массово применялись кастомные фрезерованные контактные рамки (Contact Frames), заменяющие штатный ILM и распределяющие давление равномерно по периметру.

Архитектура RL-ILM, интегрируемая преимущественно на материнские платы с флагманской системной логикой (чипсеты Z890), спроектирована для минимизации данного изгибающего момента. Механизм RL-ILM прикладывает существенно меньшее давление к подложке процессора в момент фиксации рычага. Сокращение деформации IHS позитивно сказывается на качестве сопряжения поверхностей, однако порождает иную техническую сложность.

Снижение прижимной силы со стороны рамки сокета означает, что ответственность за обеспечение надежного электрического контакта между BGA-площадками процессора и пружинными пинами (LGA) разъема перекладывается непосредственно на систему охлаждения. Согласно обновленным спецификациям Intel, при использовании RL-ILM кулер обязан генерировать монтажное давление не менее 35 фунтов (около 15.8 кг). Если пружинный механизм радиатора не способен обеспечить данное минимальное усилие, возникает риск нарушения сигнальной целостности шин памяти или линий PCIe из-за плохого прилегания пинов в сокете.

В связи с этим, строжайше запрещено применение кустарных модификаций, которые ранее использовались на платформе LGA 1700 (например, подкладывание шайб под крепежные винты ILM для ослабления прижима). Винты крепления сокета LGA 1851 имеют измененную топологию и более высокие головки. Использование корректировочных шайб приведет к тому, что габариты головок винтов превысят высоту теплораспределительной крышки. Основание кулера физически упрется в винты, образуя воздушный зазор над процессором, что вызовет мгновенный термический троттлинг и потенциальную деградацию кремния.

3.4. Архитектура Arrow Lake-S и смещение теплового фокуса (Hotspot Shift)

Переход к дезагрегированной (тайловой) архитектуре в процессорах Core Ultra (Arrow Lake) радикально изменяет внутреннюю термодинамику чипа. В монолитных кристаллах предыдущих поколений (Alder Lake, Raptor Lake) источник максимального тепловыделения располагался преимущественно в геометрическом центре кремниевой пластины. Соответственно, геометрия основания систем охлаждения и расположение микроканальных структур в водоблоках конструировались с максимальной плотностью ребер именно в центре.

Arrow Lake состоит из нескольких обособленных тайлов (вычислительный тайл, тайл SoC, графический тайл, тайл ввода-вывода), скомпонованных на базовой подложке. Инструментальные замеры термического градиента демонстрируют, что основной вычислительный тайл (Compute Tile), являющийся главным источником тепловой эмиссии, смещен относительно геометрического центра подложки процессора. Фокус максимального тепловыделения (Hotspot) на сокете LGA 1851 находится несколько "севернее" (ближе к верхнему краю материнской платы) по сравнению с LGA 1700.

Данное смещение оказывает прямое влияние на гидродинамическую эффективность систем жидкостного охлаждения замкнутого типа (СЖО / AIO). Водоблоки с узкой микроканальной зоной, отцентрированной под LGA 1700, не могут обеспечить оптимальный съем тепла, так как ламинарный поток хладагента омывает зону максимального нагрева по периферии, а не в центре струйного разветвителя (Jet Plate).

Для компенсации данного физического явления передовые производители систем охлаждения внедряют механизмы офсетного (смещенного) монтажа. Инженерное решение заключается в выпуске специализированных крепежных рам, в которых отверстия для фиксации помпы смещены на несколько миллиметров. Это позволяет механически сдвинуть микроканальную структуру водоблока точно над новым тепловым фокусом процессоров Arrow Lake. Альтернативным решением является применение монтажных планок с измененным центром тяжести (например, системы NM-IMB8), которые сдвигают весь массив радиатора.

Кроме того, уменьшение деформации крышки благодаря RL-ILM потребовало пересмотра профиля основания радиаторов. Инструментальный анализ показывает, что радиаторы с абсолютно плоской подошвой или с экстремальной выпуклостью демонстрируют субоптимальные результаты. Наивысшая эффективность контактного теплообмена на LGA 1851 фиксируется при использовании оснований со средней степенью выпуклости (Medium Base Convexity), которые способны компенсировать микродеформации сокета в рабочем температурном диапазоне.

3.5. Системная логика Intel 800 Series: Влияние на тепловой пакет

Процессоры с интерфейсом LGA 1851 жестко привязаны к новым материнским платам на базе наборов системной логики Intel 800-й серии (например, чипсет Z890). Аппаратная несовместимость с платами 600-й и 700-й серий обусловлена кардинальной переработкой внутренней шины данных.

Переход на новую платформу сопряжен с двумя критическими изменениями в сигнальной среде:

1. Эксклюзивная маршрутизация DDR5: Платформа полностью отказалась от поддержки модулей памяти стандарта DDR4. Переход исключительно на интерфейс DDR5 (включая поддержку новейших форматов модулей с интегрированными тактовыми генераторами CUDIMM и платами CAMM2) потребовал усложнения топологии проводников на материнской плате, что косвенно влияет на плотность компоновки SMD-элементов вокруг сокета.

2. Масштабирование линий PCIe: Процессор LGA 1851 аппаратно генерирует 20 линий стандарта PCIe 5.0. Из них 16 выделено для дискретной графики, а 4 линии — для твердотельного накопителя M.2 SSD. Дополнительно присутствует 4 линии PCIe 4.0 для второго NVMe накопителя. Принципиальным новшеством является поддержка бифуркации графических линий на три независимых слота (x8, x4, x4), в отличие от классического деления (x8, x8) на платформе LGA 1700. Поддержка высокочастотных интерфейсов PCIe 5.0 требует мощного охлаждения PCH (чипсета) и слотов M.2, что формирует дополнительные тепловые потоки внутри корпуса, которые необходимо учитывать при расчете общего воздушного баланса (Airflow).

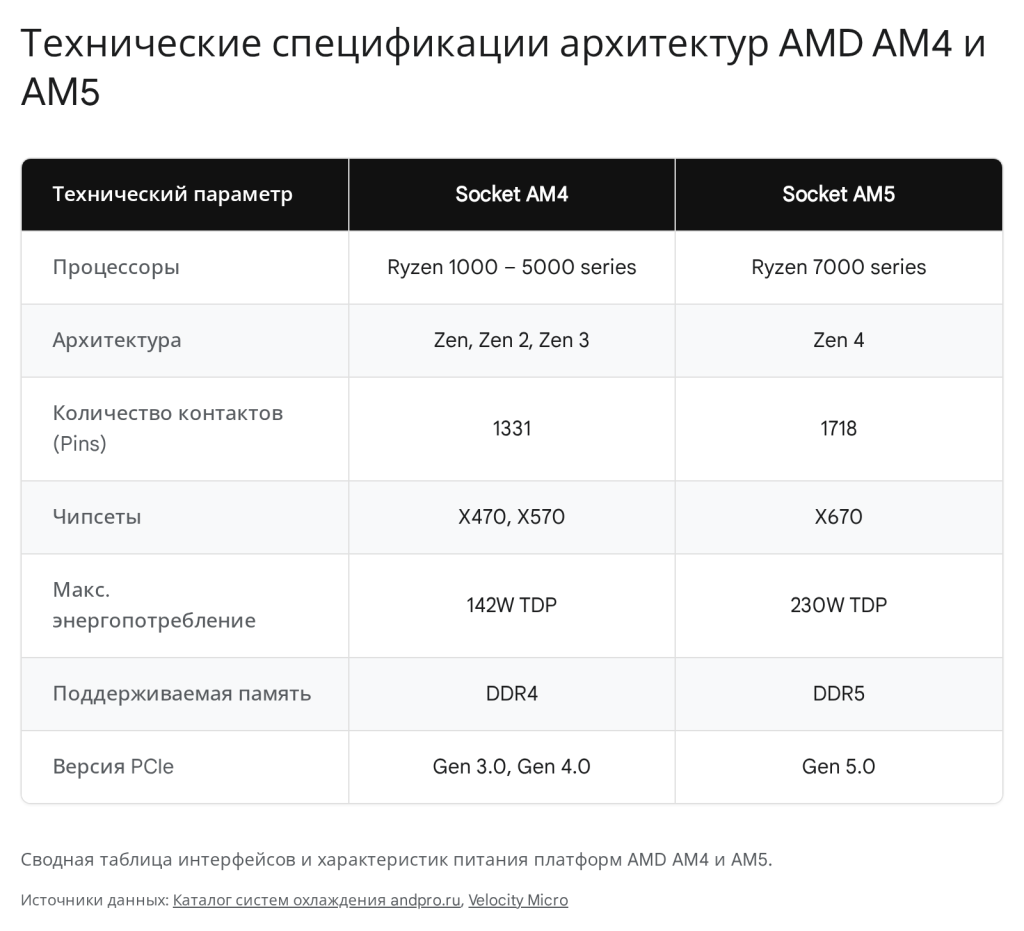

4. Эволюция платформ AMD: Инженерный анализ архитектур AM4 и AM5

Стратегия компании AMD в отношении процессорных разъемов традиционно отличается длительными жизненными циклами. Платформа AM4 (PGA 1331) демонстрировала беспрецедентную техническую долговечность, обеспечивая поддержку процессоров архитектуры Zen на протяжении нескольких поколений (серии с 1000 по 5000). Аппаратные ограничения архитектуры PGA (Pin Grid Array), предел подводимой мощности (Socket Power Delivery) в 142 Вт и физическая невозможность маршрутизации высокоскоростных интерфейсов памяти нового поколения обусловили необходимость инженерного перехода на стандарт AM5.

Платформа AM5 базируется на разъеме LGA 1718. Модернизация топологии позволила увеличить предел теплового пакета до 230 Вт, интегрировать полноценную поддержку двухканальной оперативной памяти DDR5 (включая протоколы профилирования AMD EXPO) и реализовать сквозную маршрутизацию интерфейса PCIe 5.0 для графических и дисковых подсистем на чипсетах высшего эшелона (серии X670, X870).

4.1. Механика совместимости: Парадокс утолщенного IHS

Переход от архитектуры PGA (штырьки на процессоре) к LGA (контактные площадки на процессоре и пружины в сокете) влек за собой фундаментальное изменение вертикальных габаритов системы. Процессор LGA, будучи лишенным длинных штырьков, имеет значительно меньшую толщину подложки по сравнению с чипом PGA. Соответственно, сам пластиковый сокет LGA 1718 также имеет меньшую высоту над текстолитом материнской платы, чем разъем AM4.

Перед инженерами AMD была поставлена сложная техническая задача: обеспечить прямую механическую совместимость сокета AM5 с огромным парком систем охлаждения, спроектированных для AM4. Для этого требовалось сохранить идентичную высоту стека (Z-Height), чтобы крепежные стойки старых кулеров могли создать корректное монтажное давление.

Решение было найдено в искусственном увеличении толщины теплораспределительной крышки (IHS) процессоров серии Ryzen 7000/9000. Аномально толстый слой меди компенсирует уменьшение высоты подложки и сокета. Благодаря этому инженерному компромиссу, верхняя граница процессора AM5 находится на той же отметке над печатной платой, что и процессоров AM4. Паттерн крепежных отверстий (Mounting Hole Pitch) и шаг резьбы на стандартных посадочных местах также были полностью сохранены. Однако утолщение IHS повлекло за собой рост тепловой инерции крышки, что изменило динамику передачи пиковых тепловых нагрузок на основание радиатора.

4.2. Механизм SAM и проблема интегрированной опорной пластины

Несмотря на сохранение геометрических спецификаций Z-высоты и монтажных отверстий, абсолютная аппаратная совместимость между платформами не была достигнута из-за изменений в конструкции механизма фиксации материнской платы.

В экосистеме AM4 штатная опорная пластина (Backplate) представляла собой независимый структурный элемент (часто из полимерных композитов или легких сплавов), расположенный с тыльной стороны сокета. Ее функция заключалась исключительно в компенсации натяжения от крепежных скоб системы охлаждения. Интеграторы и конечные пользователи могли беспрепятственно демонтировать штатный бэкплейт и заменить его на усиленные металлические крепежные крестовины, поставляемые в комплекте с тяжелыми двухбашенными кулерами или массивными медными водоблоками кастомных СЖО.

Архитектура разъема AM5 использует интегрированный механизм удержания процессора (Socket Actuation Mechanism — SAM). Металлическая прижимная рамка, фиксирующая LGA-процессор в разъеме, конструктивно связана с тыльной опорной пластиной материнской платы посредством четырех сквозных винтов. Таким образом, штатный бэкплейт AM5 преобразован в несущий структурный каркас сокета.

Демонтаж данной опорной пластины (что требовалось для установки некоторых кулеров старого образца) приводит к полной деструкции прижимного механизма процессора. Процессор будет удерживаться в контактном массиве исключительно за счет векторного давления системы охлаждения, что категорически недопустимо с точки зрения электромеханических допусков, так как малейший перекос радиатора вызовет потерю контакта с пинами или их необратимую деформацию.

Дополнительная техническая коллизия возникла в стандартах резьбовых соединений. Крепежные стойки, интегрированные в несъемную опорную пластину AM5, имеют дюймовую резьбу стандарта UNC #6-32. Многие производители систем охлаждения (особенно в сегменте кастомного водяного охлаждения), проектируя системы под AM4, комплектовали их метрическими винтами, опираясь на собственные кастомные бэкплейты. На платформе AM5 их метрический крепеж оказался физически несовместим с дюймовой резьбой стационарной материнской платы.

4.3. Классификация аппаратной совместимости оборудования для AM5

Основываясь на физических ограничениях встроенного бэкплейта, все системы охлаждения унаследованного парка AM4 делятся на две инженерные категории в контексте платформы AM5:

1. Системы с нативной совместимостью (Out-of-the-Box Compatibility): В данную категорию входят кулеры, крепежный механизм которых изначально рассчитан на взаимодействие со штатной инфраструктурой AMD. Сюда относятся системы фиксации кулеров при помощи подпружиненных клипс, цепляющихся за стандартные пластиковые кронштейны, а также охладители, винты которых вкручиваются непосредственно в штатные резьбовые втулки бэкплейта. Инженерный аудит подтверждает, что большинство мультисокетных систем (например, башенные охладители Noctua, выпускаемые с 2019 года) полностью совместимы без дополнительных модификаций.

2. Системы, требующие модернизации крепежных узлов: Низкопрофильные кулеры для серверов или компактных сборок (SFF), а также специфические водоблоки, регламент установки которых на AM4 предполагал снятие заводского бэкплейта, на AM5 установить невозможно. Для таких устройств вендоры разработали специализированные комплекты модернизации крепежа. Эти комплекты включают втулки-адаптеры, позволяющие смонтировать кулер поверх несъемной опорной пластины AM5 без нарушения ее целостности. Кроме того, производители систем жидкостного охлаждения замкнутого типа (в частности, на базе помп Asetek) выпустили обновленные ревизии крепежных рамок, скорректированные с учетом термомеханического расширения утолщенного IHS новых процессоров Ryzen.

5. Серверные вычислительные архитектуры: Термодинамика сокетов класса SP3

Термодинамика серверного и корпоративного сегмента радикально отличается от консьюмерских решений. Разъем SP3 (контактная матрица LGA 4094), используемый процессорами линейки AMD EPYC, предназначен для эксплуатации чипов экстремальной плотности, содержащих до 64 вычислительных ядер. Колоссальная площадь подложки требует специализированных подходов к проектированию теплообменников.

В серверных инфраструктурах, монтируемых в юнитовые шасси (стандарты 1U, 2U), применение крупногабаритных башенных кулеров с локальными вентиляторами физически невозможно. Базовая тепловая мощность (TDP) подобных систем превышает 250 Вт, требуя непрерывного отвода тепла в режиме 24/7. Для решения этой задачи применяется концепция принудительной формирования ламинарных воздушных потоков (Airflow Control).

Основание пассивного радиатора для сокета SP3 изготавливается из высокоочищенной меди и имеет увеличенную площадь для 100% покрытия огромного IHS процессора. Продувка плотных массивов алюминиевых и медных ребер радиатора осуществляется рядами высоконапорных вентиляторов, установленных в корпусе сервера. Данные вентиляторы спроектированы для создания колоссального статического давления.

Показательным примером индустриального стандарта является кулер Ablecom ACL-S40062. При диаметре крыльчатки всего 92 мм вентилятор способен развивать скорость вращения ротора до 3800 об/мин. В отличие от бытовых систем с гидродинамическими втулками, здесь используется двойной шариковый подшипник качения (Double Ball Bearing), что радикально увеличивает ресурс наработки на отказ (MTBF) при эксплуатации в высокотемпературных агрессивных средах дата-центров. Уровень акустической эмиссии достигает 38 дБ, однако этот параметр не является критичным для серверных помещений.

Для предотвращения образования зон аэродинамической тени и стагнации горячего воздуха (Hot Spots) применяются полимерные воздуховоды (Air Shrouds). Они формируют герметичный канал, направляя 100% кинетической энергии воздушного потока точно сквозь ребра процессорного радиатора и модули оперативной памяти.

Отдельного внимания заслуживает химический состав применяемых термоинтерфейсов. В серверных конфигурациях, где рабочие температуры зон VRM (Voltage Regulator Module) и PCH могут постоянно находиться на уровне 80–90°C, использование классических силиконовых паст ведет к быстрому феномену высыхания и сепарации масел (Pump-out effect). Вместо них применяются материалы с фазовым переходом (Phase Change Materials — PCM) или специализированные промышленные пасты с высоким коэффициентом теплопроводности и нулевой текучестью при длительном нагреве.

6. Инженерный анализ систем жидкостного охлаждения (СЖО)

В высокопроизводительном сегменте настольных систем доминирующее положение занимают системы жидкостного охлаждения замкнутого типа (All-In-One, AIO). Эффективность СЖО базируется на превосходных показателях удельной теплоемкости и теплопроводности рабочих жидкостей на основе пропиленгликоля в комбинации с ингибиторами коррозии.

Механика работы СЖО предполагает передачу тепловой энергии от микроканальной медной структуры водоблока к теплоносителю, который при помощи центробежной помпы перекачивается в алюминиевый радиатор (Heat Exchanger), продуваемый массивом вентиляторов. Разделение металлов (медь и алюминий) в одном контуре потенциально ведет к эффекту гальванической коррозии, что нивелируется химическими присадками в хладагенте.

6.1. Акустическая оптимизация: DeepCool LE360 V2 Zero

Аппаратная база данной СЖО ориентирована на достижение баланса между высокой теплоемкостью и минимизацией акустических резонансов. Радиатор длиной 360 мм обладает значительной площадью рассеивания тепла, что позволяет снизить требования к воздушному потоку.

Конструктивной особенностью является ограничение максимальной скорости вращения трех 120-мм вентиляторов на отметке 1600 об/мин. При таком режиме работы крыльчатка генерирует мягкий воздушный поток без резких тональных пиков, избегая турбулентных шумов при прохождении воздуха сквозь оребрение радиатора. Заявленная расчетная тепловая мощность (TDP) составляет 250 Вт. Инженерный профиль позиционирует данную систему для эксплуатации с 12–16 ядерными процессорами в штатных рабочих режимах без экстремального форсирования частот (оверклокинга). Это оптимальный выбор для рабочих станций, выполняющих рендеринг или компиляцию программного кода в условиях, требующих акустического комфорта.

6.2. Фокус на форсированной теплопередаче: ID-Cooling FX240 Pro

Архитектура системы ID-Cooling FX240 Pro представляет собой агрессивный подход к терморегуляции, сконцентрированный на максимально быстром отводе тепловой энергии при меньших габаритах (радиатор 240 мм).

Производительность контура обеспечивается высокооборотной помпой с многофазным мотором, скорость вращения ротора которой достигает 2800 об/мин. Интенсивная циркуляция хладагента снижает дельту температур между входом и выходом из водоблока, минимизируя эффект теплового застоя в микроканалах. Вентиляторный блок (2 х 120 мм) оснащен гидравлическими подшипниками с ШИМ-модуляцией, способными разгоняться до 1800 об/мин. Повышенные обороты генерируют значительное статическое давление, необходимое для продувки плотного пакета радиаторных ребер. Уровень шума на пиковых нагрузках достигает 35.2 дБ.

Спецификации теплового пакета заявлены на уровне 300 Вт, что делает данную систему оптимальным выбором для теплонагруженных процессоров в режиме разгона. Интегрированная система крепления включает поддержку расширенного спектра платформ, включая актуальные Intel LGA 1700/1851 и AMD AM4/AM5, а также сегмент HEDT (High-End Desktop) платформ LGA 2011/2066.

7. Аэродинамика систем воздушного охлаждения

Воздушные процессорные охладители башенного типа сохраняют актуальность благодаря абсолютной физической надежности (исключен риск разгерметизации контура и отсутствуют движущиеся части, кроме вентилятора) и предсказуемой кривой деградации. В основе их работы лежит фазовый переход хладагента (чаще всего дистиллированной воды с низким давлением) внутри запаянных медных тепловых трубок. Нагрев на горячем конце превращает жидкость в пар, который устремляется в холодную зону радиатора, конденсируется на стенках и по капиллярной структуре (спеченный медный порошок) возвращается обратно в зону контакта с процессором.

7.1. Компактная башенная архитектура: ID-Cooling SE-903-XT

Данная модель иллюстрирует принципы построения кулеров для систем с ограниченным внутренним пространством корпуса (Small Form Factor). Тепловая архитектура базируется на U-образных тепловых трубках, проходящих сквозь алюминиевый радиаторный блок. Габариты радиатора минимизированы (62 x 123 x 100 мм), что обеспечивает отсутствие механической интерференции (конфликта габаритов) со слотами оперативной памяти.

Нагнетание воздуха осуществляется 92-мм вентилятором, снабженным гидравлическим подшипником. Технология ШИМ (Широтно-импульсная модуляция) позволяет материнской плате динамически регулировать скорость вращения ротора в диапазоне до 2200 об/мин в зависимости от термических показаний диодов процессора. Пиковый уровень шума не превышает 26 дБ. Отводимая тепловая мощность специфицирована на уровне 130 Вт, что полностью покрывает потребности процессоров среднего ценового сегмента без применения авторазгона. Система монтажа использует винтовые зажимы с металлическими бэкплейтами и адаптерами, обеспечивая совместимость с сокетами LGA 1851, 1700 и AM5.

8. Влияние топографии материнских плат на аппаратную совместимость

Корректная установка системы охлаждения зависит не только от спецификаций процессорного сокета, но и от топографии окружающего пространства печатной платы (Keep-out Zone). Современные материнские платы, базирующиеся на передовых чипсетах (AMD X870E, Intel Z890), обладают сверхмощными многофазными цепями питания процессора (VRM).

Отвод тепла от силовых транзисторов (MOSFET) требует применения массивных алюминиевых радиаторов. На флагманских материнских платах, таких как Gigabyte X870E A ELITE X, радиаторы VRM обладают значительной высотой и сложным профилем для увеличения площади рассеивания. При инсталляции массивных двухбашенных воздушных охладителей с радиаторами диаметром 140 мм часто возникает конфликт габаритов: тепловые трубки кулера упираются в радиаторы VRM, делая установку невозможной.

Аналогичная проблема затрагивает слоты оперативной памяти. Переход на скоростной стандарт DDR5 (с профилями EXPO/XMP) вынуждает производителей оснащать планки памяти высокими алюминиевыми гребешками-радиаторами. Крупногабаритный кулер перекрывает первый, а иногда и второй слот DIMM.

В подобных топографических условиях инженерный выбор должен смещаться в пользу систем жидкостного охлаждения (AIO). Архитектура СЖО переносит массивный радиаторный блок на периферию корпуса (верхнюю или фронтальную панели), оставляя в зоне сокета лишь компактный водоблок с интегрированной помпой. Это полностью освобождает околосокетное пространство, обеспечивая беспрепятственный воздушный обдув цепей VRM внутрикорпусными вентиляторами и исключая физическое перекрытие слотов оперативной памяти.

9. Протоколы верификации и инженерного монтажа

В процессе аудита и пусконаладочных работ интеграторы должны строго соблюдать протоколы монтажа систем охлаждения. Использование передовых разъемов с уменьшенной прижимной силой ILM (в случае Intel LGA 1851) повышает требования к точности затяжки винтов.

Для систем, не оснащенных пружинными стопорами, превышение крутящего момента (Torque) может привести к микроповреждениям текстолита материнской платы или деформации основания радиатора. С другой стороны, недостаточное усилие затяжки критически увеличивает толщину слоя термоинтерфейса. Тепловое сопротивление возрастает экспоненциально в зависимости от толщины пасты. Для проверки качества сопряжения поверхностей инженерам рекомендуется проводить визуальный контроль пятна контакта: демонтаж кулера после тестового прижима должен демонстрировать тонкий, полупрозрачный слой TIM, равномерно распределенный по всей площади IHS, без признаков воздушных карманов и сгустков.

Жизненный цикл платформ также играет роль при выборе аппаратной базы. Архитектурная парадигма Intel традиционно ограничивает жизненный цикл сокетов сменой двух-трех поколений процессоров. Платформа AMD (что наглядно продемонстрировал сокет AM4 и заявлено для AM5 с планом поддержки до 2027 года и далее) отличается большей долговечностью, что делает инвестиции в качественные высокопроизводительные системы охлаждения с продвинутой совместимостью экономически и технически оправданными для интеграторов систем и дата-центров.

10. Заключение

Всесторонний технический аудит процессорных разъемов и механизмов охлаждения подтверждает наличие сложной многофакторной зависимости между физико-механическими параметрами интерфейса и термодинамической эффективностью системы в целом.

Визуальное сходство габаритов (35x37.5 мм для LGA 1851/1700) скрывает под собой критические микроскопические допуски в высоте стека (Z-Height), требующие математически точного расчета упругости пружин крепления. Эволюция механизмов удержания, выраженная во внедрении RL-ILM, радикально перераспределила ответственность за электрический контакт с рамки сокета непосредственно на основание процессорного кулера, сделав обязательным обеспечение давления в 35 фунтов. Геометрия кристалла, перешедшая к тайловым структурам, сформировала смещенный тепловой фокус (Hotspot), требующий внедрения механизмов офсетного монтажа и специфической кривизны подошвы радиаторов.

В архитектуре платформ AMD компенсация изменения толщины между PGA и LGA сокетами через утолщение теплораспределительной крышки решила проблему оси Z, однако внедрение структурно неразделимого механизма SAM выявило аппаратные конфликты в стандартах резьбовых соединений и форматах бэкплейтов.

Построение высоконадежных систем требует глубокого понимания гидродинамики насосов в СЖО, акустических характеристик вентиляторов и химических свойств термоинтерфейсов. Только системы охлаждения, спроектированные с избыточным запасом по монтажному давлению и обладающие механизмами прецизионной подстройки под конкретный сокет, гарантируют функционирование без термического троттлинга в условиях эксплуатации шин PCIe 5.0 и памяти DDR5.

Технический аудит и экспертная оценка: Сергей Коваль.
