Технический регламент: Управление температурным режимом и оптимизация систем теплоотвода вычислительных комплексов

1. Введение: Физические основы термодинамики полупроводниковых систем

Повышение температуры окружающей среды (Ambient Temperature) оказывает прямое деструктивное и лимитирующее воздействие на вычислительные мощности современных рабочих станций и серверов. В основе проблемы лежит фундаментальный принцип термодинамики: эффективность любого конвективного или жидкостного теплообменника прямо пропорциональна градиенту температур между источником тепла и охлаждающей средой.

При стандартной эксплуатации разница между температурой воздуха (комнатные 20–22 °C) и поверхностью радиатора может составлять порядка 20–40 °C. Однако при повышении фоновой температуры до 30–35 °C в летний период значение температурной дельты критически снижается. Тепловой поток, согласно закону охлаждения Ньютона, определяется площадью поверхности теплообмена, коэффициентом теплоотдачи и разностью температур. При сужении температурного коридора система охлаждения теряет способность отводить прежний объем тепловой мощности от полупроводникового кристалла при заданном акустическом давлении.

Следствием нарушения теплового баланса является экспоненциальный рост температуры кремния вплоть до достижения критической отметки перехода (T-junction), что инициирует аппаратные прерывания. С инженерной точки зрения, подготовка вычислительного комплекса к эксплуатации в условиях субоптимальных температур требует строгого комплексного подхода. Этот подход включает глубокую модификацию аэродинамических потоков внутри шасси, замену деградировавших теплопроводящих матриц и низкоуровневое конфигурирование микрокода подсистемы питания материнской платы для оптимизации вольт-частотных характеристик.

2. Физика термического троттлинга и механизмы деградации кремния

Термический троттлинг (Thermal Throttling) представляет собой детерминированный защитный механизм, интегрированный на уровне микроархитектуры современных микропроцессоров архитектуры x86 и ARM. Его первичная задача заключается в предотвращении термической деградации и физического разрушения кремниевых структур при превышении расчетных тепловых пакетов.

2.1. Механизм срабатывания сигнала PROCHOT#

В процессорах непрерывный мониторинг температуры осуществляется с помощью массива цифровых термодатчиков (Digital Thermal Sensors, DTS), расположенных в наиболее теплонагруженных зонах кристалла, таких как вычислительные ядра, кеш-память третьего уровня и контроллер памяти. Показания этих датчиков непрерывно опрашиваются встроенным контроллером управления питанием (PCU).

Анализ динамики термического троттлинга показывает, что аппаратная реакция процессора строго привязана к пределу T-junction, который для большинства современных кристаллов составляет 100 °C. По мере роста температуры до этой критической отметки, контроллер питания инициирует принудительное снижение тактовой частоты. Как только показания DTS достигают 100 °C, процессор мгновенно генерирует аппаратный сигнал PROCHOT# (Processor Hot). Получив данный сигнал, система инициирует протокол экстренной защиты, который включает два основных этапа. Первым этапом является модуляция тактового сигнала (Clock Stretching), при которой происходит мгновенное снижение тактовой частоты, в некоторых случаях достигающее падения на 50% и более от базовых значений. Вторым, параллельным этапом выступает принудительное снижение подаваемого на ядро напряжения (VID Override). Поскольку потребляемая процессором мощность имеет квадратичную зависимость от напряжения, даже незначительное снижение Vcore приводит к резкому падению энергопотребления и, следовательно, тепловыделения, что позволяет стабилизировать температуру кристалла на безопасном уровне, предотвращая термический пробой.

2.2. Последствия игнорирования температурных лимитов

Помимо очевидной деградации производительности, выражающейся в пропусках кадров при рендеринге реального времени, увеличении задержек компиляции кода или падении пропускной способности при математическом моделировании, длительная работа полупроводников при температурах, превышающих 85–90 °C, многократно ускоряет физические процессы износа транзисторов.

Первостепенной угрозой является электромиграция — процесс переноса ионов металла под воздействием высокой плотности электрического тока. При высоких температурах подвижность атомов меди или кобальта в межсоединениях кристалла многократно возрастает. Со временем это направленное движение массы металла ведет к образованию пустот в проводниках и коротких замыканий между соседними дорожками, что необратимо выводит процессор из строя. Второй значимой проблемой выступает нестабильность порогового напряжения при отрицательном смещении (Negative Bias Temperature Instability, NBTI). Это явление вызывает постепенный сдвиг порогового напряжения транзисторов, требующий со временем повышения подаваемого напряжения для поддержания прежней тактовой частоты, что формирует порочный круг: большее напряжение вызывает больший нагрев, который еще сильнее ускоряет деградацию.

3. Архитектура аппаратного мониторинга и низкоуровневая телеметрия

Оптимизация температурного режима невозможна без прецизионного сбора данных. Использование органолептических методов, таких как оценка температуры корпуса тактильным способом, является технически недопустимым подходом, который не отражает реального состояния кремниевых структур и силовых цепей.

3.1. Интерфейсы передачи телеметрических данных

Современные материнские платы оснащены выделенными мультиконтроллерами (Super I/O чипами), которые агрегируют данные с термисторов, интегрированных в текстолит платы, а также считывают телеметрию непосредственно с цифровых шин центрального процессора и оперативной памяти. Передача этих данных осуществляется посредством специализированных интерфейсов.

Шина PECI (Platform Environment Control Interface) используется в системах Intel для прямой передачи температурных данных от цифровых датчиков процессора к системным контроллерам с высокой частотой дискретизации. Альтернативой выступает шина SMBus (System Management Bus), производная от стандарта I2C, применяемая для опроса датчиков температуры модулей оперативной памяти (читая данные из SPD EEPROM) и мониторинга регуляторов напряжения (VRM). Точность считывания данных по этим шинам позволяет микропрограммам материнской платы формировать адекватную реакцию подсистемы охлаждения на мгновенные всплески тепловыделения.

3.2. Ключевые метрики для мониторинга

Для снятия показаний рекомендуется использование специализированного инженерного программного обеспечения, обращающегося напрямую к регистрам контроллеров. При проведении аудита анализу подлежат несколько критических метрик.

Суммарное энергопотребление процессора (Package Power) позволяет оценить реальный тепловой пакет чипа в режиме реального времени и сравнить его с заявленным производителем TDP (Thermal Design Power). Пиковая температура самого горячего ядра (Core T-junction Max) указывает на наличие локальных точек перегрева, которые могут свидетельствовать о неравномерном прижиме радиатора или дефекте припоя под крышкой процессора. Особое внимание необходимо уделять температуре полевых транзисторов подсистемы питания (VRM MOS). В условиях высоких летних температур перегрев зоны VRM свыше 100–105 °C может вызвать принудительный троттлинг процессора даже при абсолютно холодных вычислительных ядрах, так как материнская плата будет защищать свои компоненты от расплавления. В графических ускорителях критическим параметром является температура в самой горячей точке чипа (GPU Hot Spot). Дельта между средней температурой графического процессора и точкой Hot Spot не должна превышать 15–20 °C в рабочих режимах; превышение этого показателя является прямым свидетельством деградации термоинтерфейса и требует немедленного технического обслуживания.

4. Аэродинамика и топология воздушных потоков (Airflow Topology)

Базовым элементом охлаждения подавляющего большинства вычислительных систем является принудительная конвекция с использованием осевых вентиляторов. Нарушение аэродинамики корпуса вследствие неграмотного позиционирования нагнетателей или засорения фильтрующих элементов дисперсными частицами сводит на нет эффективность даже самых массивных башенных радиаторов.

4.1. Концепция градиента воздушного давления

Организация потоков внутри шасси подчиняется строгим принципам баланса массы воздуха. Проектирование топологии охлаждения подразумевает выбор одной из трех основных конфигураций давления.

Конфигурация давления	Аэродинамический баланс (CFM)	Инженерные преимущества	Технические недостатки
Отрицательное (Negative)	Выдув значительно превышает вдув	Максимально быстрый отвод горячего воздуха от зоны VRM и графического ускорителя.	Интенсивный подсос нефильтрованного воздуха и пыли через все технологические отверстия корпуса, микрозазоры и щели.
Положительное (Positive)	Вдув значительно превышает выдув	Превосходная защита от дисперсных загрязнителей (весь воздух проходит строго через фильтры), избыточное давление выталкивает отработанный газ через перфорацию.	Высокий риск образования турбулентных «застойных зон» горячего воздуха, если пассивных отверстий недостаточно для сброса давления.
Слабоположительное	Вдув превышает выдув на 10-15%	Оптимальный компромисс: препятствует проникновению пыли, обеспечивая при этом направленный ламинарный поток к вытяжным кулерам.	Требует тщательной программной настройки RPM каждого вентилятора для поддержания точного баланса в любых режимах нагрузки.

В условиях высоких температур и запыленности помещений в летний период техническим стандартом является применение стратегии слабоположительного давления. Данная топология минимизирует деградацию радиаторов от пыли, сохраняя при этом векторную направленность конвективных потоков.

4.2. Аэродинамическое сопротивление и типы крыльчаток

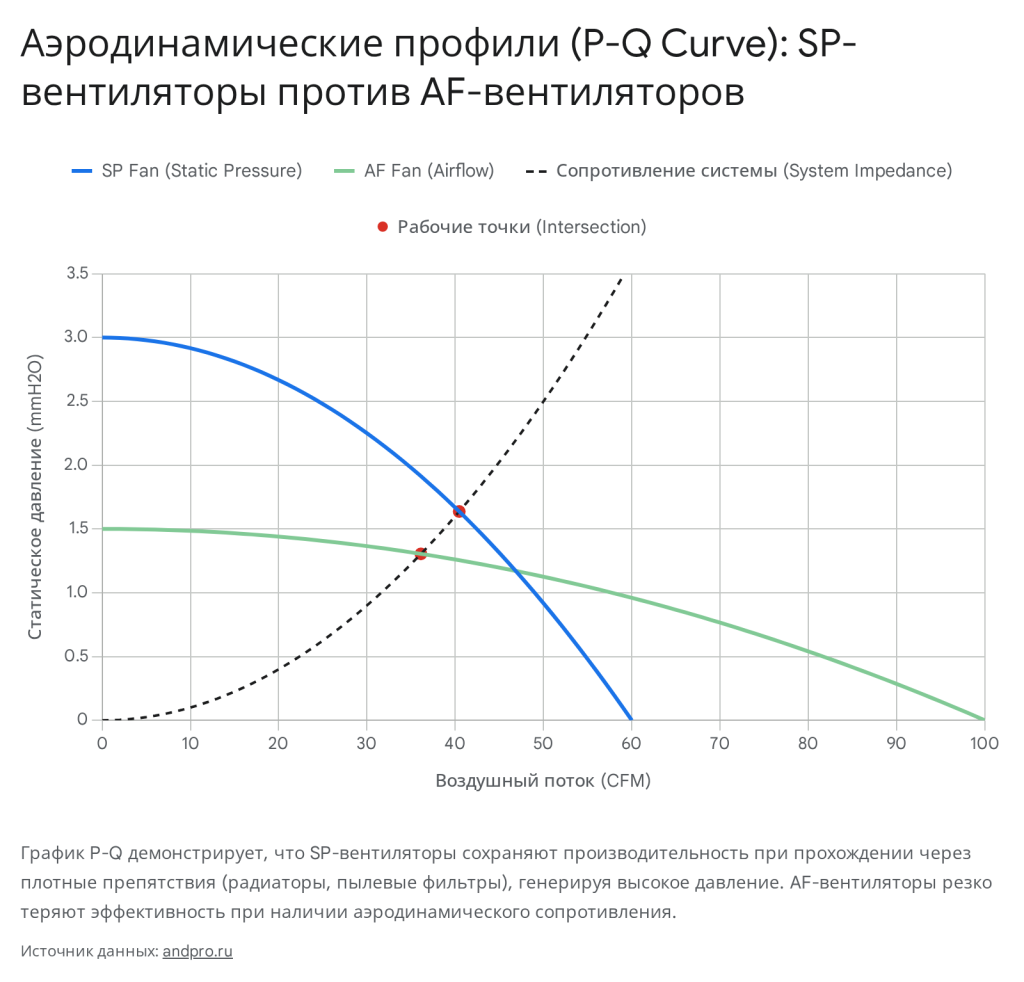

Воздушные нагнетатели имеют различные гидродинамические характеристики. Выбор конкретной модели должен базироваться исключительно на аэродинамическом импедансе препятствия, которое вентилятор должен преодолеть.

Вентиляторы, оптимизированные для создания максимального воздушного потока (Airflow), оснащаются множеством узких лопастей с острым углом атаки. Их задача — перемещение максимального объема воздуха (CFM) в условиях минимального сопротивления. Такие модели категорически нельзя устанавливать на плотные радиаторы или перед толстыми пылевыми фильтрами, так как они не способны создать напор для продавливания потока. Для преодоления преград используются вентиляторы, оптимизированные для создания статического давления (Static Pressure). Они отличаются широкими, массивными лопастями с минимальным зазором между краем крыльчатки и рамкой статора, что предотвращает обратную утечку воздуха по краям.

4.3. Кабель-менеджмент и турбулентность

Организация внутренних кабельных трасс является не вопросом эстетики, а строгим требованием аэродинамики. Беспорядочно проложенные ATX-шлейфы выступают в роли турбулизаторов потока. При столкновении ламинарного потока воздуха с пучком проводов образуются зоны турбулентности и локальные завихрения. Это радикально снижает эффективную скорость движения воздушных масс через корпус и экспоненциально повышает акустическое давление (шум). Строгое маршрутизирование кабелей за поддоном материнской платы и использование нейлоновых стяжек для фиксации шлейфов вдоль несущих конструкций шасси позволяет сохранить ламинарность потоков и беспрепятственно доставлять охлажденный воздух к теплообменникам процессора и видеокарты.

5. Математическое моделирование теплового сопротивления и выбор термоинтерфейсов (TIM)

В условиях экстремальных температур окружающей среды минимизация термического сопротивления на каждом этапе передачи тепла становится критической задачей. Общее термическое сопротивление системы складывается из сопротивления кристалла, термоинтерфейса, теплораспределительной крышки и самого радиатора. Самым слабым звеном в этой цепи традиционно выступает зона контакта между металлами.

5.1. Физика контактных поверхностей

Поверхности теплораспределительной крышки процессора (IHS) и подошвы радиатора, несмотря на механическую полировку, на микроскопическом уровне изобилуют неровностями, кавернами и бороздами (asperities). При прямом контакте металлов реальная площадь соприкосновения составляет не более 10–15% от геометрической площади крышки. Остальное пространство заполняется микроскопическими воздушными карманами. Поскольку воздух является превосходным теплоизолятором с коэффициентом теплопроводности около 0.026 Вт/(м·К), наличие таких пустот приводит к катастрофическому росту температур. Термопаста (Thermal Interface Material, TIM) необходима исключительно для вытеснения воздуха из этих пустот.

5.2. Деградация матрицы и эффект "Pump-Out"

В процессе эксплуатации вычислительный узел подвергается постоянным циклам нагрева и остывания (Thermal Cycling). Медь крышки процессора и медь или алюминий подошвы радиатора имеют различные коэффициенты теплового расширения. Во время пиковых нагрузок центральная часть кристалла нагревается быстрее краев, что приводит к микроскопическому выгибанию поверхностей. При каждом цикле металлы буквально выдавливают термопасту из центральной, самой горячей зоны на периферию. Это явление носит название "Pump-Out Effect". В летний период, из-за более высоких пиковых температур кристалла, амплитуда деформации увеличивается, что многократно ускоряет деградацию термоинтерфейса. Силиконовая основа дешевых паст испаряется или подвергается необратимой полимеризации, превращаясь в крошку, лишенную теплопроводящих свойств.

5.3. Спецификации высокоэффективных термоинтерфейсов

Для систем, эксплуатируемых при высоких температурах окружающей среды, требования к TIM существенно возрастают. Традиционные пасты заменяются на высокотехнологичные компаунды.

Для процессоров с заявленным тепловыделением свыше 150 Вт требуются пасты с теплопроводностью не ниже 8–12 Вт/(м·К), базирующиеся на микрочастицах оксида алюминия, цинка или синтетических алмазов. Критически важным параметром является вязкость: составы с высокой вязкостью лучше сопротивляются эффекту выдавливания в ноутбуках и на графических процессорах, где отсутствует теплораспределительная крышка (Direct Die Cooling).

В бескомпромиссных системах применяется жидкий металл (сплавы галлия, индия и олова) с теплопроводностью, превышающей 70 Вт/(м·К). Однако использование галлиевых сплавов сопряжено с рисками: они обладают высокой электропроводностью и вступают в разрушительную реакцию с алюминием (образование амальгамы), что требует использования исключительно никелированных медных подошв и строжайшей изоляции SMD-компонентов вокруг кристалла полиимидными лентами. Инновационной альтернативой выступают термопрокладки с фазовым переходом (Phase-Change Materials, PCM). Данные материалы, представляющие собой сложные полимерные структуры, остаются твердыми при комнатной температуре, но при нагреве свыше 45 °C переходят в квазижидкое состояние. В этот момент они заполняют все микронеровности не хуже качественной пасты, а при остывании вновь затвердевают. Это свойство делает их абсолютно невосприимчивыми к эффекту "Pump-Out", обеспечивая десятилетний срок службы без потери первоначальных характеристик теплопроводности.

6. Регламент технического обслуживания и устранение дисперсных загрязнителей

Даже самая совершенная аппаратная база требует соблюдения жесткого регламента профилактического обслуживания (Standard Operating Procedure). Оседание домашней пыли на ламелях радиаторов приводит к комплексной деградации системы охлаждения.

Пыль состоит из микроскопических частиц органики, текстильных волокон и минеральных включений. Оседая на металле, этот слой выступает в роли превосходного теплоизолятора, блокирующего передачу кинетической энергии от алюминиевых ребер к проходящему воздушному потоку. Кроме того, накопление загрязнителей на передних (входящих) кромках радиатора радикально увеличивает его аэродинамический импеданс. Вентилятору перестает хватать статического давления, чтобы продавить поток сквозь забившуюся решетку, что приводит к отражению потока (обратному выбросу) и образованию мертвых зон нулевой конвекции.

Протокол очистки требует использования безмасляных компрессоров сжатого воздуха с рабочим давлением не более 2-3 атмосфер. Критическим инженерным требованием при продувке является механическое блокирование роторов всех вентиляторов. Свободное вращение крыльчатки от сильной струи сжатого воздуха превращает электродвигатель вентилятора в генератор. Возникающая при этом обратная электродвижущая сила (ЭДС) может пробить транзисторы цепей питания на материнской плате. Кроме того, скорость вращения крыльчатки от струи компрессора может многократно превысить паспортные лимиты (Over-RPM), что гарантированно приведет к разрушению гидродинамического слоя в подшипнике или разрыву сепаратора в шарикоподшипнике.

7. Программно-аппаратное управление (ШИМ-контроллеры и кривые вентиляторов)

Физическое охлаждение должно сопровождаться интеллектуальным управлением акустическим давлением. Скорость вращения современных вентиляторов регулируется посредством широтно-импульсной модуляции (ШИМ / PWM).

7.1. Принцип работы ШИМ-модуляции

В отличие от устаревшего управления постоянным током (DC Voltage Control), где скорость меняется за счет снижения напряжения питания от 12В до 5В, ШИМ-вентиляторы всегда получают стабильные 12В. Регулировка скорости достигается подачей высокочастотного (обычно 25 кГц) управляющего сигнала прямоугольной формы. Изменяя скважность импульсов (Duty Cycle — процент времени, когда сигнал имеет высокий логический уровень), микроконтроллер материнской платы заставляет двигатель вентилятора включаться и выключаться тысячи раз в секунду. Кинетическая инерция ротора сглаживает эти импульсы, обеспечивая плавное и точное вращение на любых, даже сверхнизких оборотах, без риска остановки двигателя из-за нехватки стартового напряжения.

7.2. Настройка акустического гистерезиса и профилей охлаждения

Стандартная ошибка при настройке систем в летний период — использование линейных или чрезмерно агрессивных кривых управления. Шум вентиляторов растет нелинейно, и постоянные скачки оборотов вызывают психоакустический дискомфорт (слуховое утомление).

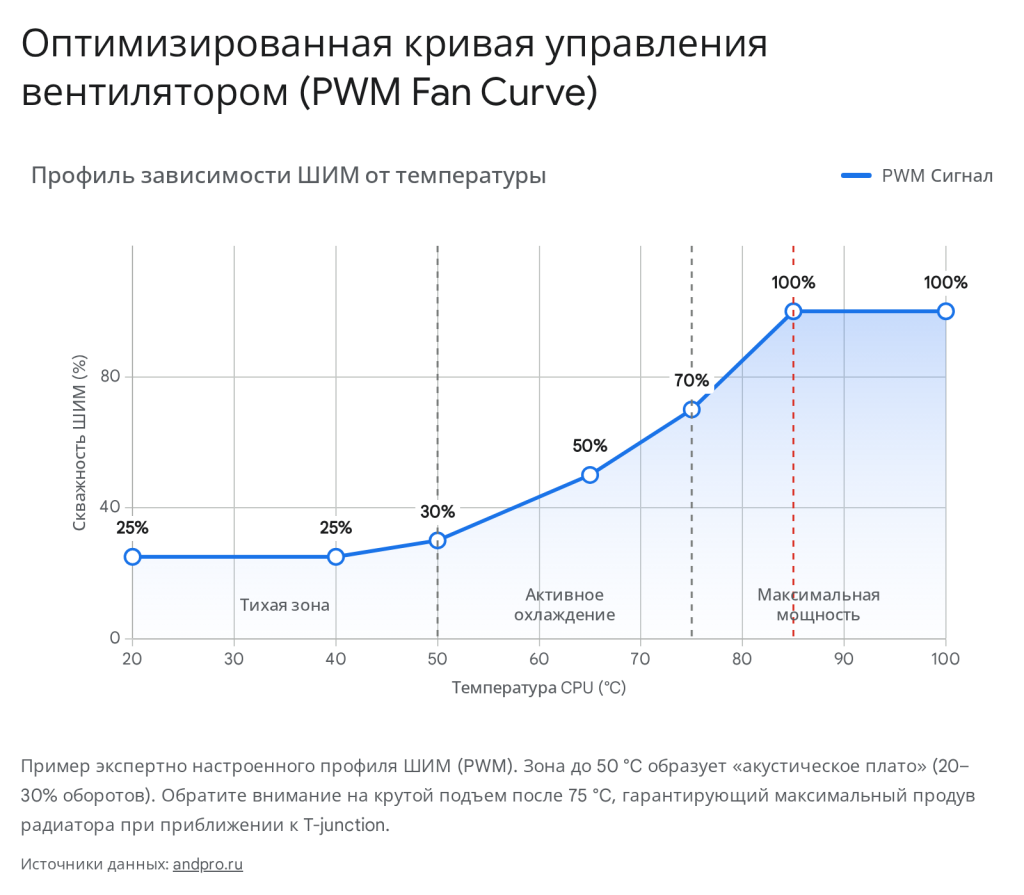

Грамотная кривая управления строится с использованием зонной архитектуры. До температуры 50–55 °C устанавливается «акустическое плато» — вентиляторы работают на минимальных оборотах (20-30% ШИМ), обеспечивая абсолютную тишину. Теплоемкости самого металла радиатора вполне достаточно для абсорбции кратковременных всплесков тепла от фоновых процессов операционной системы.

Ключевым параметром тонкой настройки является гистерезис (Hysteresis или Step Up / Step Down time). Это искусственно заданная задержка (в миллисекундах или секундах) реакции контроллера вентилятора на изменение температуры процессора. Современные чипы отличаются крайне высокой термической плотностью и могут нагреваться на 15–20 °C за доли секунды при простом открытии тяжелой веб-страницы. Без настроенного гистерезиса кулеры будут мгновенно взвывать и сразу же затихать (эффект «пилы»). Установка времени отклика в 3–5 секунд фильтрует эти кратковременные спайки, позволяя системе реагировать только на реальные, длительные вычислительные нагрузки. От 65 °C до 85 °C кривая должна иметь экспоненциальный характер, достигая максимальной производительности (100% ШИМ) при приближении к 90 °C для гарантии удержания процессора вне зоны термического троттлинга.

8. Управление электропитанием: Андерволтинг и лимиты мощности

Физическая диссипация тепла — это работа со следствием. Более эффективным инженерным подходом является устранение первопричины перегрева путем оптимизации вольт-частотных характеристик (V/F Curves) самих вычислительных элементов.

8.1. Динамическое управление напряжением и андерволтинг

Производители микропроцессоров вынуждены закладывать избыточное напряжение (Voltage Guardband) в микрокод для обеспечения стабильности 100% выпускаемых чипов. Это связано с вариативностью качества кремниевых пластин при литографическом производстве, известной в индустрии как "Silicon Lottery". Подавляющее большинство процессоров способно стабильно функционировать на своих штатных частотах при значительно меньшем напряжении, чем запрашивает их заводской алгоритм.

Андерволтинг (Undervolting) представляет собой процесс программной или аппаратной коррекции, направленный на смещение кривой напряжения вниз по отношению к частоте. Используя функции Voltage Offset (отрицательное смещение, например, от -0.05 В до -0.125 В) в интерфейсах UEFI BIOS, подаваемое на вычислительные ядра напряжение (Vcore) снижается при полном сохранении тактового множителя. Поскольку потребляемая полупроводником мощность пропорциональна квадрату напряжения, снижение Vcore всего на 8-10% может привести к радикальному падению тепловыделения на 15-20% без малейшей деградации производительности системы. В условиях летней жары эта процедура способна вывести компонент из зоны температурного троттлинга в зону стабильного функционирования, позволяя алгоритмам автоматического разгона удерживать максимальные Boost-частоты в течение длительных промежутков времени.

8.2. Регулирование аппаратных лимитов мощности (ACPI / Intel IMVP)

В случае, если процедура андерволтинга не обеспечивает требуемого снижения тепловыделения, применяются методы прямого ограничения потребляемой мощности. Спецификации питания современных архитектур оперируют набором лимитов, контролирующих поведение процессора во времени.

Базовым параметром является PL1 (Power Limit 1), регламентирующий долговременное энергопотребление чипа. Как правило, он эквивалентен заявленному значению TDP. Параметр PL2 (Power Limit 2) задает максимальное потребление энергии в режиме кратковременного турбо-ускорения. У современных флагманских решений этот параметр может превышать PL1 в 2–2.5 раза, провоцируя колоссальные всплески выделяемого тепла. Третьим важным параметром является Tau — временной интервал (окно экспоненциального скользящего среднего), в течение которого процессору разрешено оперировать на уровне лимита PL2, прежде чем он будет принудительно сброшен до безопасного уровня PL1.

Инженерное решение для работы в жарком микроклимате заключается в ручной реконфигурации этих параметров в микрокоде BIOS. Снижение лимита PL2 до возможностей установленной системы охлаждения (например, ограничение пикового потребления до 160 Вт вместо дефолтных 250 Вт) в связке с сокращением окна Tau до 20-30 секунд предотвращает мгновенный разогрев кристалла до 100 °C при запуске тяжелых приложений. Система теряет незначительный процент пиковой производительности в первые секунды нагрузки, но взамен приобретает абсолютную температурную стабильность при длительных рендерах или вычислениях.

9. Системы фазового перехода и жидкостного охлаждения (AIO/Custom Loops)

Традиционные тепловые трубки, применяемые в башенных кулерах, работают по принципу фазового перехода. Внутри запаянной медной трубки находится капиллярно-пористая структура и легкокипящая жидкость (обычно дистиллированная вода под низким давлением). Нагреваясь у основания процессора, жидкость испаряется, поглощая колоссальное количество теплоты (скрытая теплота парообразования), пар устремляется в холодную зону радиатора, где конденсируется, отдавая тепло алюминиевым ребрам, и по капиллярам возвращается обратно к источнику. Эта система высокоэффективна, но имеет физический предел пропускной способности. При экстремально высоких температурах может возникнуть эффект «высыхания» зоны испарения: жидкость не успевает конденсироваться и возвращаться обратно, трубка перестает передавать тепло, и система мгновенно перегревается.

Системы жидкостного охлаждения (СЖО) лишены этого недостатка и обладают огромной теплоемкостью. Удельная теплоемкость воды составляет 4184 Дж/(кг·К), что более чем в четыре раза превышает теплоемкость воздуха. Однако в условиях высокой температуры окружающей среды СЖО подвержены специфическим факторам риска, связанным с термическим насыщением теплоносителя.

В первые минуты интенсивной нагрузки температура процессора под водоблоком остается низкой, так как массив жидкости в контуре поглощает выделяемую энергию. Но по мере того как весь объем теплоносителя достигает состояния термического равновесия, эффективность контура начинает полностью зависеть от способности радиатора рассеивать тепло в раскаленный воздух помещения. Если температура теплоносителя превышает 60 °C, возникают критические риски разрушения компонентов: размягчение акриловых или PETG трубок в кастомных сборках, что ведет к разгерметизации фитингов под давлением помпы, а также деградация уплотнительных колец в закрытых системах (AIO).

Для компенсации влияния жары требуется привязка оборотов радиаторных вентиляторов не к скачкообразной температуре процессора, а к встроенному аппаратному датчику температуры самой жидкости. Это гарантирует плавную работу вентиляторов на упреждение. Кроме того, необходимо принудительно увеличить скорость вращения ротора помпы на 15–20% для повышения расхода теплоносителя (л/мин). Увеличение скорости потока усиливает турбулентность внутри микроканальной структуры медного водоблока, что разрушает пограничный слой жидкости на поверхности металла и значительно интенсифицирует конвективный теплообмен.

10. Влияние макроклиматических параметров на тепловую диссипацию

Анализ системы охлаждения будет неполным без учета параметров самой охлаждающей среды — помещения, в котором функционирует вычислительный узел. Климатические условия оказывают неочевидное, но мощное воздействие на эффективность конвекции.

Помимо самой температуры воздуха (Ambient Temperature), критическим фактором выступает относительная влажность. В соответствии с принципами термодинамики атмосферы, влажный воздух имеет меньшую плотность, чем сухой воздух при той же температуре. Это связано с тем, что молярная масса водяного пара (H₂O) меньше молярной массы основных компонентов воздуха — азота (N₂) и кислорода (O₂). Снижение плотности воздуха означает пропорциональное снижение его массового расхода (в килограммах в секунду) через ребра радиатора при неизменных оборотах вентилятора (CFM). Следовательно, в условиях жаркого и влажного тропического лета (или при отключенном кондиционировании) способность воздуха поглощать тепло снижается не только из-за сужения температурной дельты, но и из-за падения его удельной теплоемкости на кубический метр объема.

Значительное влияние оказывает и пространственное размещение шасси. Температура воздуха в помещении имеет выраженный высотный градиент — нагретые массы поднимаются к потолку. Установка вычислительного блока на полу обеспечивает подачу воздуха на 2–4 °C холоднее, чем при установке на рабочем столе. Однако напольное размещение многократно увеличивает интенсивность всасывания пыли (согласно стандартам классификации чистоты помещений). Компромиссным инженерным решением является установка оборудования на подиумы высотой 15–25 см с применением нейлоновых фильтров сверхтонкой очистки. Также категорически не допускается установка корпусов с темным или стеклянным покрытием в зонах прямой инсоляции. Попадание прямых солнечных лучей на панели превращает шасси в инфракрасный излучатель, вызывая мощный парниковый эффект внутри объема корпуса, который невозможно нивелировать работой внутренних нагнетателей.

11. Заключение

Успешное функционирование высокопроизводительных вычислительных систем в период экстремальных летних температур не может быть обеспечено поверхностными мерами или номинальным повышением оборотов штатных вентиляторов. Требуется глубокий инженерный подход, охватывающий весь спектр физических и программных аспектов терморегуляции.

Декомпозиция проблемы выявляет необходимость строгой регламентации процессов технического обслуживания: от прецизионной очистки поверхностей теплообмена с соблюдением требований электробезопасности до применения высокотехнологичных термоинтерфейсов с фазовым переходом, исключающих эффект выдавливания матрицы. Ключевым этапом модернизации является аэродинамическая реконфигурация шасси, подразумевающая точный расчет баланса давлений и использование специализированных вентиляторов с высоким показателем статического давления для преодоления импеданса радиаторов.

Венцом процесса оптимизации выступает программно-аппаратный тюнинг. Низкоуровневая модификация микрокода через интерфейсы UEFI/BIOS, внедрение отрицательного смещения напряжения питания вычислительных ядер (Undervolting) и жесткое квотирование лимитов мощности (PL1/PL2) позволяют пресечь избыточное тепловыделение на фундаментальном уровне полупроводниковой физики. Синхронизация акустических профилей вентиляторов с тепловой инерцией систем с помощью алгоритмов гистерезиса завершает построение идеального температурного профиля. Соблюдение всех положений данного технического регламента гарантирует полное нивелирование рисков термического троттлинга, предотвращает аппаратную деградацию кремниевых структур и обеспечивает бескомпромиссную вычислительную производительность оборудования независимо от внешних климатических факторов.

Технический аудит и экспертная оценка: Сергей Коваль.
