Инжиниринг систем охлаждения: методы коммутации и управления множественными вентиляторными модулями

Данная статья представляет собой углубленный инженерный анализ методов построения высокоэффективных систем активного охлаждения. В материале подробно разобраны электротехнические стандарты коммутации вентиляторов (DC и PWM), представлены строгие математические расчеты предельных токовых нагрузок на порты материнской платы, а также описаны аэродинамические особенности конструирования воздушных контуров с избыточным давлением. Руководство ориентировано на системных инженеров, технических специалистов и проектировщиков, занимающихся созданием надежных и термически устойчивых вычислительных сред.

1. Технический аудит исходного материала и векторы модернизации контента

Анализ исходной структуры страницы выявил ряд существенных недостатков в подаче материала, требующих глубокой переработки для соответствия стандартам инженерной базы знаний. Исходный текст страдал излишним упрощением физических процессов, отсутствием электротехнических расчетов и поверхностным описанием протоколов управления.

Для выведения страницы на экспертный уровень была произведена полная реструктуризация контента. Внедрен строгий академический стиль изложения. Добавлены разделы, описывающие фундаментальные основы термодинамики вычислительных систем, трибологические свойства различных типов подшипников, аэродинамические принципы формирования воздушных потоков, а также спецификации аппаратных интерфейсов управления. Разрозненные рекомендации систематизированы в виде электротехнических допусков, математических обоснований и табличных матриц. Представленный ниже материал является полностью переработанным и расширенным техническим руководством, пригодным для использования при проектировании архитектуры Enterprise-инфраструктуры, центров обработки данных и высокопроизводительных рабочих станций (HEDT).

2. Фундаментальные основы термодинамики вычислительных систем

Современные вычислительные платформы, включая центральные процессоры высокой плотности компоновки, графические ускорители и элементы подсистемы питания (VRM), характеризуются экспоненциальным ростом показателя расчетной тепловой мощности (TDP — Thermal Design Power). Проблема так называемого теплового удара современных процессоров требует применения комплексных мер по диссипации тепловой энергии. При достижении критических температур полупроводниковыми кристаллами и силовыми ключами инициируются механизмы аппаратного троттлинга. Данный процесс представляет собой принудительное снижение тактовой частоты и рабочего напряжения контроллером питания с целью предотвращения термической деградации кремниевых структур, что ведет к нелинейному и непрогнозируемому падению вычислительной производительности системы.

Эффективный отвод тепла базируется на непрерывном протекании двух взаимосвязанных физических процессов. Первым этапом является кондуктивная теплопередача тепловой энергии от поверхности кристалла к теплосъемной подошве радиатора. Эффективность данного этапа критически зависит от качества применяемых термоинтерфейсов. Рациональный подход к выбору термопасты или термопрокладки высокой теплопроводности обеспечивает минимизацию термического сопротивления в зоне контакта шероховатых поверхностей микропроцессора и кулера. Вторым, не менее важным этапом, является конвективная диссипация тепла в окружающую среду. Тепловая энергия, переданная на массив алюминиевых или медных ребер радиатора, должна быть оперативно удалена за пределы корпуса. Этот процесс напрямую зависит от эффективности работы корпусных вентиляторов, обеспечивающих непрерывный воздухообмен и вытеснение нагретых воздушных масс холодными потоками извне. Обеспечение адекватного температурного режима, особенно в условиях повышенных температур окружающей среды или при пиковых вычислительных нагрузках, требует проектирования сложных систем вентиляции, включающих множественные кулеры с различными аэродинамическими характеристиками.

3. Электромеханическая архитектура и аэродинамика вентиляторных модулей

Для корректного проектирования цепей питания и управления необходимо детальное понимание базовых характеристик подключаемых устройств. Стандартный компьютерный вентилятор представляет собой бесколлекторный электродвигатель постоянного тока (BLDC — Brushless Direct Current motor), интегрированный с аэродинамической крыльчаткой в единый модульный блок.

Архитектура бесколлекторного двигателя исключает наличие щеточно-коллекторного узла, что минимизирует механическое трение и искрообразование. Ротор оснащен многополюсным постоянным магнитом, в то время как на статоре располагаются электромагнитные катушки. Коммутация обмоток осуществляется электронной схемой управления (микроконтроллером), интегрированной непосредственно в плату вентилятора. Встроенный датчик Холла фиксирует текущее положение магнитных полюсов ротора и передает сигнал микроконтроллеру, который, в свою очередь, последовательно подает напряжение на нужные обмотки статора, создавая вращающееся магнитное поле.

Производительность вентиляторного модуля описывается двумя ключевыми метриками, находящимися в обратно пропорциональной зависимости при заданном количестве оборотов:

Объемный расход воздуха (Airflow) измеряется в кубических футах в минуту (CFM) или кубических метрах в час. Данный параметр определяет общий объем воздушной массы, перемещаемой устройством за единицу времени в условиях отсутствия аэродинамического сопротивления. Вентиляторы с оптимизацией под расход воздуха обычно имеют меньшее количество лопастей, расположенных под агрессивным углом.

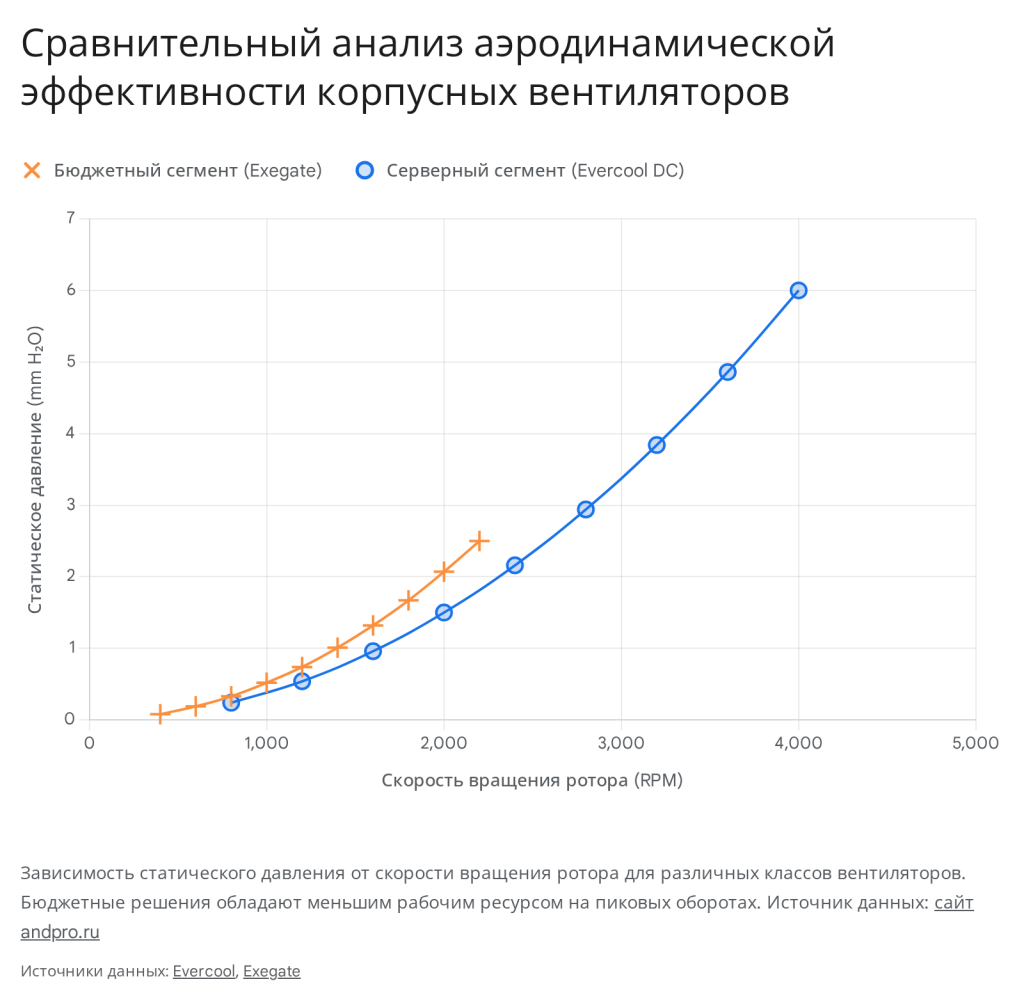

Статическое давление (Static Pressure) измеряется в миллиметрах водяного столба (mm H2O) или Паскалях. Эта метрика характеризует способность воздушного потока, генерируемого вентилятором, преодолевать аэродинамическое сопротивление (импеданс системы). Высокое сопротивление создается плотными решетками радиаторов систем жидкостного охлаждения, пылевыми фильтрами, корзинами жестких дисков и плотной кабельной укладкой. Вентиляторы, спроектированные для создания высокого статического давления, отличаются широкими, близко расположенными лопастями с минимальным зазором между краем крыльчатки и рамкой корпуса.

Размерность вентилятора определяет его базовую акустическую и аэродинамическую эффективность. На рынке представлены решения от компактных 60-мм модулей, применяемых преимущественно в серверных стойках и индустриальном оборудовании, до стандартных 120-мм, 140-мм и 200-мм корпусных решений. Зависимость очевидна: вентилятор большего диаметра способен прокачать аналогичный объем воздуха (CFM) при значительно меньшей скорости вращения ротора (RPM), что пропорционально снижает уровень генерируемого аэродинамического и механического шума.

4. Трибология подшипниковых узлов и их эксплуатационный ресурс

Долговечность, надежность и акустический профиль устройства на протяжении всего жизненного цикла критически зависят от применяемого типа подшипника скольжения или качения. Правильный выбор механической основы напрямую влияет на итоговый уровень вибрации во время работы и общую стабильность функционирования всей системы охлаждения серверов и персональных компьютеров.

Тип подшипникового узла	Англоязычная номенклатура	Ожидаемый ресурс (Часы)	Акустический профиль	Рекомендуемое пространственное положение	Область применения
Подшипник скольжения	Sleeve Bearing	30 000 - 50 000	Тихий на старте эксплуатации, прогрессирующий шум со временем	Строго вертикальное	Бюджетные офисные системы, массовые сборки терминалов.
Шарикоподшипник	Ball / Dual Ball Bearing	50 000 - 70 000	Умеренный механический фон (шум качения шариков)	Любое (универсальное)	Серверные узлы, фермы для вычислений, блоки питания.
Гидродинамический	Fluid Dynamic Bearing (FDB)	100 000 - 150 000	Стабильно тихий на всем протяжении срока службы	Любое (преимущественно)	HEDT системы, игровые рабочие станции, системы жидкостного охлаждения.
Магнитного центрирования	Magnetic Levitation (MagLev)	200 000+	Бесшумный механизм (присутствует только аэродинамический шум)	Любое	Промышленные установки, премиальные настольные системы.

Подшипники скольжения представляют собой базовую втулку, в которой вращается вал ротора, смазываемый консистентной смазкой или маслом. Примером служит базовый корпусный вентилятор бюджетного сегмента, работающий на высоких оборотах. Отсутствие сложной механики делает их дешевыми в производстве, однако они обладают серьезным эксплуатационным недостатком. При монтаже такого вентилятора в горизонтальной плоскости (например, на верхней панели корпуса на выдув), смазка под воздействием гравитации и центробежных сил неравномерно распределяется по валу, что приводит к сухому трению, быстрой выработке втулки, появлению посторонних шумов и заклиниванию ротора.

Двойные шарикоподшипники решают проблему ориентации в пространстве. В их конструкции используются металлические шарики, заключенные между внутренним и наружным кольцами. Они демонстрируют отличный баланс между производительностью и надежностью в условиях высоких температур и непрерывной эксплуатации. За счет этого они обеспечивают хороший продув, что критически важно для открытых стендов и шасси с высокой плотностью размещения компонентов.

Гидродинамические подшипники являются продуктом эволюции подшипников скольжения. На внутренней поверхности втулки наносятся специальные профилированные канавки (обычно V-образные или в виде елочки). При вращении вала эти канавки нагнетают смазочную жидкость к центру подшипника, создавая высокое гидродинамическое давление. Это давление формирует непрерывную масляную пленку, которая физически разделяет вал и втулку, полностью исключая контакт металла по металлу в рабочем режиме. Данная технология обеспечивает феноменальную долговечность и минимальный уровень паразитных вибраций.

Технология магнитной левитации представляет собой наиболее совершенный метод центрирования ротора. Электромагнитное поле используется не только для вращения крыльчатки, но и для удержания вала в подвешенном состоянии. Отсутствие механического контакта (за исключением момента старта и остановки) теоретически делает ресурс такого вентилятора практически неограниченным, а единственным источником шума остается рассекаемый лопастями воздушный поток.

5. Электротехнические стандарты и распиновка коммутационных колодок

Фундаментальным аспектом проектирования системы активного теплоотвода является глубокое понимание электрической архитектуры коммутационных колодок (Headers), распаянных на материнской плате, и спецификаций разъемов, используемых на кабелях вентиляторов. Разъемы классифицируются по количеству контактных выводов (пинов) и поддерживаемому протоколу управления. Индустриальный стандарт ATX четко регламентирует назначение каждого контакта, что обеспечивает обратную совместимость оборудования различных поколений.

5.1. Двухконтактные интерфейсы (2-pin)

Являются наиболее примитивной формой электротехнической коммутации. Данный интерфейс обеспечивает исключительно базовую подачу питающего напряжения.

Первый контакт выделен под заземление (Ground / GND, традиционно провод черного цвета). Второй контакт служит линией подачи напряжения постоянного тока (VCC / Power, традиционно красный провод).

В данной топологии программное управление скоростью вращения со стороны контроллера материнской платы полностью исключено. Ротор вращается с фиксированной скоростью, зависящей исключительно от номинала подведенного напряжения (как правило, 12 Вольт). Подобные разъемы применяются в системах охлаждения бюджетных блоков питания, промышленных стойках без интеллектуального управления и компактных дискретных контроллерах. Изменение скорости возможно только путем аппаратного вмешательства — установки понижающих резисторов в цепь питания.

5.2. Трехконтактные интерфейсы (3-pin) и протокол DC Control

Стандартный интерфейс, значительно расширивший возможности мониторинга за счет добавления третьего информационного контакта.

Структура колодки выглядит следующим образом:

1. Контакт заземления (GND, 0V).

2. Контакт питания (Напряжение постоянного тока, варьируется от 5V до 12V).

3. Тахометрический сигнальный контакт (TACH / FG - Frequency Generator).

Третий контакт (обычно желтого или зеленого цвета) предназначен для передачи импульсного сигнала от интегрированного в двигатель датчика Холла. При прохождении магнитных полюсов ротора мимо датчика, генерируется электрический импульс. Стандартная спецификация подразумевает генерацию двух импульсов на один полный оборот крыльчатки. Мультиконтроллер (Super I/O чип) материнской платы считывает частоту следования этих импульсов, выполняет математическое преобразование и выводит в интерфейс BIOS или операционной системы показатель оборотов в минуту (RPM).

Регулировка скорости вращения вентиляторов, подключенных по 3-pin интерфейсу, осуществляется методом амплитудной модуляции напряжения (DC-регулировка — Direct Current control). Контроллер материнской платы физически изменяет разность потенциалов на втором контакте. Снижение напряжения с номинальных 12 Вольт до 7 или 5 Вольт вызывает пропорциональное ослабление электромагнитного поля статора, что приводит к замедлению вращения ротора и, как следствие, снижению уровня акустического шума. Однако данный метод имеет существенные недостатки. Линейные регуляторы напряжения на материнской плате рассеивают избыточную мощность в виде тепла при понижении вольтажа. Кроме того, при падении напряжения ниже стартового порога (обычно около 4-5 Вольт), электродвигателю может не хватить пускового момента для преодоления магнитной фиксации и инерции покоя, что приведет к остановке вентилятора и ложному срабатыванию системы аварийной сигнализации об отказе охлаждения.

5.3. Четырехконтактные интерфейсы (4-pin) и протокол PWM

Современный и наиболее совершенный индустриальный стандарт управления, обеспечивающий высокоточную, энергоэффективную и линейную регулировку скорости вращения крыльчатки без изменения подаваемого напряжения.

Архитектура 4-pin колодки включает:

1. Контакт заземления (GND).

2. Контакт постоянного питания (+12V, номинал не изменяется).

3. Тахометрический сигнал (TACH).

4. Сигнал управления широтно-импульсной модуляцией (PWM Signal).

Ключевым отличием данной топологии является то, что напряжение на втором контакте всегда остается константным и равным 12 Вольтам. Управление скоростью осуществляется путем передачи высокочастотного цифрового сигнала по четвертому контакту (обычно синего цвета). Сигнал широтно-импульсной модуляции (ШИМ / PWM) имеет стандартизированную несущую частоту от 21 кГц до 28 кГц (номинально 25 кГц). Вентилятор 4-pin стандарта содержит усложненную микросхему (контроллер двигателя), оснащенную транзисторным ключом. Этот контроллер анализирует поступающий PWM-сигнал, ключевой характеристикой которого является скважность (Duty Cycle).

Скважность представляет собой процентное отношение длительности активного импульса к общему периоду следования сигнала, варьирующееся от 0% до 100%. Если мультиконтроллер задает скважность 50%, транзисторный ключ внутри вентилятора коммутирует силовое питание 12V на обмотки статора ровно половину времени каждого микроцикла. Благодаря высокой частоте переключения ключа (25 000 раз в секунду), инерционность ротора сглаживает эти импульсы, обеспечивая плавное вращение на половине от максимальной скорости.

Использование частоты 25 кГц продиктовано физиологическими особенностями человека: данная частота находится за пределами восприятия человеческого слуха (верхний порог около 20 кГц). Это полностью исключает паразитные акустические артефакты в виде писка, гула или «стрекотания» электромотора, которые были характерны для ранних систем низкочастотной импульсной модуляции. Протокол PWM позволяет опускать обороты вентилятора до экстремально низких значений (вплоть до 200-300 RPM) без риска остановки ротора, так как на обмотки всегда подаются импульсы полной амплитуды 12 Вольт, обеспечивающие высокий крутящий момент.

6. Электрические спецификации и математический расчет предельных нагрузок

Перед проектированием сложных систем коммутации множества устройств к единому порту материнской платы, системный инженер обязан выполнить строгий математический расчет суммарной электрической нагрузки. Игнорирование спецификаций допустимого тока неизбежно приводит к перегрузке печатных проводников материнской платы, термической деградации транзисторов обвязки коннектора и высокому риску короткого замыкания с последующим выходом из строя всей системной платы.

6.1. Анализ токовых допусков коммутационных колодок

Стандартный разъем для подключения корпусного вентилятора (SYS_FAN, CHA_FAN) или процессорного кулера (CPU_FAN) на консьюмерских и серверных материнских платах рассчитан на максимальный продолжительный рабочий ток в 1 Ампер (1A). Учитывая рабочее напряжение электродвигателей, равное 12 Вольтам, максимальная рассеиваемая мощность на одном порту вычисляется по закону Джоуля-Ленца (P = I × U) и составляет строго 12 Ватт.

Современные материнские платы класса HEDT и премиального игрового сегмента могут оснащаться усиленными колодками, маркированными как W_PUMP, AIO_PUMP или H_AMP. Данные порты предназначены для питания энергоемких помп систем жидкостного охлаждения или высокооборотистых индустриальных вентиляторов. Элементная база таких разъемов рассчитана на ток до 2A (24W) или 3A (36W), однако это всегда должно быть верифицировано в технической документации к конкретной плате.

6.2. Расчет безопасного подключения пула вентиляторов

Потребляемый ток каждого конкретного вентилятора обязательно указывается на информационной наклейке статора электродвигателя. Значения токов варьируются в широких пределах в зависимости от типоразмера, аэродинамического профиля, скорости вращения и наличия интегрированной светодиодной подсветки:

Классический 120-мм вентилятор со скоростью вращения 1200-1500 RPM потребляет порядка 0.15A – 0.20A.

Высокооборотистые 120-мм решения, обеспечивающие скорость более 2000 RPM, могут требовать 0.30A – 0.40A.

Серверные высокопроизводительные турбины малого диаметра (нагнетающие радиальные вентиляторы) в пиковой нагрузке могут потреблять от 0.50A до 1.5A и выше ввиду экстремальных скоростей вращения, достигающих десятков тысяч оборотов.

Математическая модель расчета суммарной нагрузки выглядит следующим образом:

Общий ток цепи равен сумме номинальных токов всех параллельно подключаемых устройств, умноженной на коэффициент запаса прочности. Коэффициент запаса прочности (обычно принимаемый равным 1.25 или 1.3) критически необходим для компенсации так называемых пусковых токов (Inrush currents).

Пусковой ток электродвигателя в момент подачи напряжения для преодоления статической инерции покоя ротора и магнитного залипания кратковременно превышает номинальный рабочий ток в 1.5 - 2 раза. Таким образом, к стандартному разъему с допуском 1A безопасно подключать не более трех стандартных вентиляторов с рабочим током 0.2A (Суммарный номинальный ток: 3 × 0.2A = 0.6A, с учетом пускового пика ток не превысит 1A). Инженерная практика категорически запрещает подключение пяти и более кулеров массового сегмента к одному стандартному порту через простые кабельные разветвители.

7. Топологии коммутации множественных вентиляторов

В зависимости от расчетной электрической нагрузки, требуемого уровня гранулярности контроля и физической конфигурации компьютерного шасси, применяется несколько основных архитектур подключения массивов охлаждения.

7.1. Пассивные разветвители (Y-Splitters / Daisy Chain Cables)

Разветвитель представляет собой простейшую кабельную сборку, предназначенную для параллельного подключения двух или более вентиляторов к единому порту на материнской плате. Это решение идеально подходит для коммутации пары вентиляторов, установленных на одном радиаторе процессора.

Схемотехнические особенности пассивного разветвителя заслуживают отдельного инженерного разъяснения. Если рассмотреть типичный 4-pin PWM разветвитель на два устройства, его распиновка будет иметь строгую асимметрию, обусловленную логикой обработки сигналов. Основной коннектор (втыкаемый в плату) имеет полные 4 контакта. Разъем на первом ответвлении кабеля (Primary connector) также имеет все 4 пина. Однако разъем на втором и всех последующих ответвлениях (Secondary connectors) имеет только 3 пина — в них физически отсутствует 3-й тахометрический контакт.

Это инженерное решение продиктовано физическими ограничениями контроллера материнской платы. Супер-I/O чип способен корректно обрабатывать только один прямоугольный импульсный сигнал тахометра на каждый физический порт. Если бы сигналы от двух независимо вращающихся роторов (даже идентичных моделей) приходили по одному проводу одновременно, произошла бы суперпозиция импульсов. Контроллер получил бы хаотичный поток данных, что привело бы к отображению недостоверных значений оборотов (например, 4400 RPM вместо реальных 2200 RPM) или сбою программных алгоритмов регулировки.

Преимуществом пассивных сплиттеров является их дешевизна, простота интеграции и сохранение программного контроля оборотов для всех устройств в цепи (поскольку сигнал PWM транслируется параллельно на все разъемы). Главный недостаток кроется в жестком ограничении по передаваемой мощности (тот самый предел в 1 Ампер) и невозможности индивидуальной настройки скорости для каждого вентилятора. Комбинировать вентиляторы с разными спецификациями (например, 140-мм корпусные нагнетатели и 60-мм высокооборотистые серверные кулеры) на одном разветвителе нецелесообразно, так как при одинаковой скважности ШИМ-сигнала они будут демонстрировать совершенно разные акустические и аэродинамические показатели.

7.2. Аппаратные вольт-модификации и резисторные адаптеры

В ситуациях, когда системная плата не располагает достаточным количеством интерфейсов управления, а подключаемые устройства лишены поддержки PWM и работают на дискомфортно высокой фиксированной скорости, применяется метод аппаратного ограничения вольтажа непосредственно от линий блока питания.

Отсутствие PWM-управления означает, что вентилятор всегда функционирует на предельных оборотах, генерируя избыточный воздушный поток и повышенный акустический фон. Решение проблемы реализуется путем перекоммутации контактных площадок в стандартной периферийной колодке питания Molex (4-pin PATA). Блок питания компьютера выдает на этот разъем два номинала напряжения: +12V (желтый провод) и +5V (красный провод), а также две линии заземления (черные провода).

Комбируя эти линии, можно получить три различных режима питания вентилятора:

1. Режим 12V (Максимальная производительность): Питание кулера подключается к линии +12V, земля — к заземлению. Ротор вращается с максимальной проектной скоростью.

2. Режим 7V (Оптимальный баланс шума и эффективности): Питание кулера подключается к линии +12V, а земля кулера подключается не к заземлению блока питания, а к линии +5V. В соответствии с правилами Кирхгофа, разность потенциалов на электродвигателе составит 12V - 5V = 7V. Это обеспечивает существенное снижение оборотов и акустического шума.

3. Режим 5V (Ультратихий профиль): Питание кулера подключается к линии +5V, земля к заземлению. Данный вольтаж обеспечивает минимальные обороты, однако существует риск, что стартового импульса 5V может не хватить для преодоления страйк-вольтажа (напряжения страгивания) массивных крыльчаток, что приведет к остановке охлаждения.

Альтернативным, более безопасным подходом является использование адаптеров понижения шума (L.N.A. — Low-Noise Adaptor). Это короткие кабели-удлинители, в цепь питания которых впаян резистор определенного номинала. Проходящий через резистор ток вызывает падение напряжения в соответствии с законом Ома, а излишки энергии рассеиваются резистором в виде тепла. Данный метод утилитарен для оптимизации бюджета при массовых сборках, позволяя обеспечить приемлемый терморежим парка машин без приобретения интеллектуальных контроллеров.

7.3. Активные концентраторы (PWM Fan Hubs)

При необходимости построения масштабных систем охлаждения, включающих от 5 до 10 и более кулеров (например, в корпусах формата Full Tower, при организации конфигураций Push-Pull или сборке рендер-станций), применение пассивных Y-разветвителей становится электротехнически недопустимым из-за перегрузки портов материнской платы. В таких конфигурациях инженеры внедряют активные концентраторы (хабы).

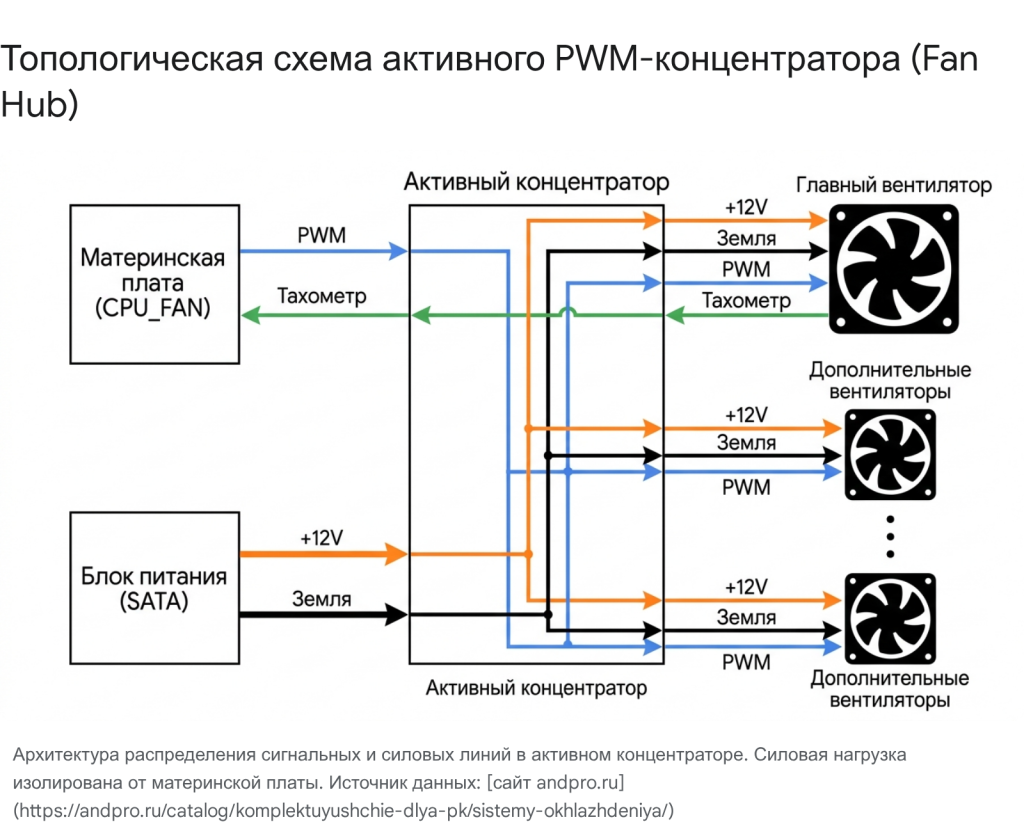

Архитектурный принцип работы активного концентратора заключается в строгом физическом разделении силовых цепей и сигнальных линий передачи данных.

Силовой контур хаба питается напрямую от блока питания компьютера посредством промышленных разъемов SATA-Power или Molex. Линия 12V качественного SATA кабеля способна выдерживать стабильные токи до 4.5 Ампер (что эквивалентно 54 Ваттам мощности). Это позволяет безопасно запитать до 10-15 стандартных корпусных вентиляторов, полностью снимая токовую нагрузку с нежных транзисторов материнской платы.

Сигнальный контур концентратора соединяется с одним из портов материнской платы тонким кабелем, содержащим исключительно два провода: сигнальную линию PWM и сигнальную линию тахометра (TACH).

Контроллер, размещенный на печатной плате хаба, выступает в роли ретранслятора. Он принимает управляющий ШИМ-сигнал от материнской платы и параллельно транслирует его на все контактные колодки хаба, к которым подключены вентиляторы. Аналогично схеме пассивного разветвителя, сигнал тахометра считывается только с одного специфического порта на хабе (обычно он маркируется красным пластиком, глянцевой краской или надписью "CPU / CH-1"). Именно в этот порт должен быть подключен эталонный вентилятор, данные о скорости которого будут передаваться в BIOS. Остальные колодки хаба лишены пина тахометра.

7.4. Дискретные микропроцессорные контроллеры (Hardware Fan Controllers)

Высшей ступенью эволюции систем управления тепловым режимом выступают автономные микропроцессорные контроллеры (современный эквивалент классических реобасов). В отличие от активных хабов, которые пассивно транслируют сигнал скважности от материнской платы, дискретный контроллер является независимым вычислительным узлом с собственной программной логикой.

Коммутация такого устройства с компьютерной системой осуществляется не через FAN-колодки, а посредством внутреннего цифрового интерфейса USB 2.0 (9-pin header на материнской плате). Контроллер обладает интегрированным микропроцессором архитектуры ARM или аналогом, а также собственной энергонезависимой флеш-памятью. Устройство способно собирать телеметрию со всех доступных цифровых термодатчиков системы: внутренних сенсоров процессора, датчиков кристалла видеокарты, температурных зон чипсета материнской платы, контроллеров высокоскоростных SSD-накопителей, а также обрабатывать аналоговые сигналы с комплектных выносных термопар (термисторов), которые инженер может разместить в критических зонах корпуса вручную.

Инженерная ценность дискретных микропроцессорных контроллеров заключается в возможности создания сверхсложных, многофакторных алгоритмов управления кривыми вентиляторов (Fan Curves). В стандартной конфигурации корпусные вентиляторы привязываются к температуре CPU. Однако центральный процессор подвержен мгновенным, кратковременным термическим скачкам (спайкам) при открытии фоновых процессов, что вызывает резкое, раздражающее ускорение кулеров. Дискретный контроллер позволяет аппаратно привязать обороты фронтальных нагнетающих вентиляторов к температуре теплоносителя в контуре жидкостного охлаждения или к средневзвешенной температуре внутрикорпусного пространства. Поскольку объемная масса жидкости или воздуха в корпусе нагревается крайне медленно и инертно, вентиляторы будут плавно и незаметно наращивать обороты пропорционально реальной тепловой нагрузке на систему. Это предотвращает акустический дискомфорт и минимизирует механическую деградацию подшипников из-за постоянных ускорений и торможений ротора. Программирование таких контроллеров осуществляется через проприетарное программное обеспечение в операционной системе, после чего алгоритмы записываются в память устройства и функционируют автономно, даже на этапе загрузки до инициализации ОС.

8. Проектирование аэродинамических контуров и расчет оптимального количества устройств

Линейное увеличение количества нагнетающих и вытяжных элементов шасси далеко не всегда коррелирует со снижением температурных показателей полупроводниковых компонентов. Более того, неконтролируемое заполнение всех посадочных мест вентиляторами может привести к ухудшению теплоотвода. При построении системы охлаждения инженерам необходимо руководствоваться законами аэродинамики закрытых шасси и концепцией статического давления.

Установка множества кулеров требует строгого векторного планирования направления воздушных потоков для создания корректного баланса давления внутри корпуса. В индустрии выделяют три основные аэродинамические топологии.

Топология положительного давления (Positive Pressure) возникает в ситуации, когда суммарный объем воздуха (CFM), нагнетаемого внутрь корпуса вентиляторами на фронтальной и нижней панелях, превышает объем воздуха, выдуваемого вытяжными кулерами. Данный избыток давления приводит к тому, что воздух принудительно вытесняется наружу через все технологические отверстия, перфорации PCIe слотов и микрощели шасси. Главным эксплуатационным преимуществом этой схемы является резкое снижение уровня запыленности внутренних компонентов, при условии обязательного оснащения всех нагнетающих кулеров качественными пылевыми фильтрами высокой плотности. Положительное давление идеально подходит для корпоративного сегмента, серверов в запыленных помещениях и рабочих станций с длительным циклом обслуживания.

Топология отрицательного давления (Negative Pressure) формируется, когда объем механической вытяжки существенно превышает нагнетание. В таком режиме компьютерный корпус начинает функционировать по принципу вакуумного насоса, всасывая нефильтрованный забортный воздух через любые негерметичные стыки. Это создает зоны локального разрежения, которые могут способствовать несколько более быстрой конвекции теплого воздуха от радиаторов VRM и видеокарты. Однако данный аэродинамический выигрыш полностью нивелируется стремительным накоплением слоя мелкодисперсной пыли на лопастях вентиляторов, ребрах радиаторов и электронных платах. Пыль выступает в роли теплоизолятора, блокируя теплообмен, что в среднесрочной перспективе приводит к перегреву компонентов.

Нейтральное или сбалансированное давление представляет собой идеальный теоретический сценарий, где приток равен оттоку. Это обеспечивает формирование однонаправленного ламинарного потока воздуха, движущегося от фронтальной панели к тыловой стенке без образования зон паразитной турбулентности. На практике достичь идеального баланса сложно из-за различного аэродинамического сопротивления фильтров на вдув и решеток на выдув.

Конфигурация шасси	Топология нагнетания (Вдув)	Топология вытяжки (Выдув)	Расчетное давление	Целевое применение архитектуры
Базовая офисная	1 × 120 мм (Фронтальная)	1 × 120 мм (Тыловая панель)	Нейтральное	Терминалы, машины без дискретной графики (TDP до 150 Вт).
Оптимальная HEDT	3 × 120 мм (Фронтальная)	1 × 120 мм (Тыловая), 1 × 140 мм (Свод)	Положительное	Игровые станции, рендер-узлы (TDP системы 300 - 600 Вт).
Экстремальная (СЖО)	3 × 120 мм (Радиатор СЖО Фронт)	1 × 140 мм (Тыловая), 2 × 120 мм (Свод)	Варьируется	Вычислительные узлы с GPU-акселераторами, экстремальный разгон.

Интеграция сразу 6-8 вентиляторов, управляемых единым хабом без учета векторов обдува, часто приводит к критическим аэродинамическим конфликтам. Если два мощных нагнетающих потока пересекаются под прямым или острым углом (например, фронтальный вдув и нижний вдув направлены навстречу друг другу или потоку от видеокарты), в центре корпуса образуется обширная зона турбулентности с повышенным локальным давлением. В этом «воздушном кармане» горячий воздух от радиатора графического чипа стопорится, возникает тепловой мешок, нарушающий естественную термодинамическую конвекцию. Инженерный аудит проектирования вычислительных узлов категорически предписывает создавать строгий векторный поток. Классическим и наиболее эффективным вектором является движение воздушных масс снизу-вверх (согласно законам физики о подъеме нагретого газа) и спереди-назад (согласно расположению вытяжных вентиляторов систем охлаждения).

9. Интеграция процессорных кулеров и жидкостных контуров в общую схему

Планирование схемы подключения корпусных вентиляторов неотделимо от организации электропитания процессорного охлаждения. При интеграции массивных башенных воздушных кулеров, состоящих из нескольких секций ребер, или контуров систем жидкостного охлаждения (СЖО/AIO), топология коммутации значительно усложняется и требует соблюдения специфических правил.

Крупные радиаторы центрального процессора для повышения эффективности отвода тепла комплектуются сразу двумя вентиляторами. Данная схема известна в инженерии как конфигурация Push-Pull (Тяни-Толкай). Первый вентилятор (Push) работает на нагнетание свежего воздуха под давлением в соты радиатора, преодолевая их аэродинамическое сопротивление. Второй вентилятор (Pull), установленный на противоположной стороне радиатора, работает на вытяжку, ускоряя отвод нагретого воздуха и предотвращая его обратный заброс.

Для обеспечения идеальной синхронизации вращения крыльчаток обеих устройств и минимизации резонансного механического биения, оба кулера в конфигурации Push-Pull обязаны быть скоммутированы в единый разъем материнской платы CPU_FAN. Это достигается применением качественного 4-pin Y-разветвителя. Разнесение коннекторов в разные порты (например, подключение одного в CPU_FAN, а второго в SYS_FAN) неизбежно приведет к рассинхронизации оборотов со стороны ШИМ-контроллера платы. В такой ситуации нагнетающий вентилятор может генерировать воздушный поток в 60 CFM, в то время как вытягивающий, работая по другому алгоритму, будет способен пропустить сквозь себя только 40 CFM. Возникшая разница объемов трансформируется во внутреннее избыточное давление между секциями радиатора, провоцируя сильный аэродинамический гул и резкое падение тепловой эффективности конструкции.

При проектировании систем жидкостного охлаждения применяются аналогичные принципы, однако добавляется фактор высокой плотности ребер (FPI - Fins Per Inch) на теплообменном радиаторе контура. Для эффективного продува радиаторов СЖО требуются специализированные вентиляторы, лопасти которых спроектированы для создания максимального статического давления. В контуре жидкостного охлаждения необходимо строгое разделение ролей коммутации:

Водяная помпа (Pump block) является сердцем системы. Она должна быть подключена исключительно к выделенному разъему PUMP_FAN или W_PUMP на материнской плате, который гарантированно обеспечивает необходимую силу тока. Электродвигатель помпы, как правило, должен функционировать на постоянных максимальных оборотах (подача чистого DC напряжения 12V). Использование PWM модуляции для снижения оборотов помпы категорически не рекомендуется, если это прямо не предусмотрено логикой интегрированного в саму помпу микроконтроллера. Снижение скорости прокачки теплоносителя ниже проектного минимума вызывает локальное вскипание жидкости в микроканалах водоблока процессора, кавитацию и образование воздушных пробок, разрушающих ротор помпы.

Вентиляторы, установленные на радиаторе СЖО, коммутируются через разветвитель или хаб к порту CPU_FAN. Их скорость динамически регулируется посредством алгоритмов ШИМ-контроллера в зависимости от показаний термодатчиков центрального процессора или, что более предпочтительно, датчиков температуры самого теплоносителя в контуре.

10. Специфика коммутации и термоменеджмента в серверном сегменте

Архитектура аппаратных платформ корпоративного класса, таких как вычислительные узлы систем управления видеоконтентом (VMS) и серверы интеллектуальной видеоаналитики (IVA), интегрирующие в себя массивы высокопроизводительных GPU-акселераторов для задач машинного обучения, диктует принципиально иные требования к электротехнической топологии и резервированию систем охлаждения.

В серверных шасси (стоечных серверах стандарта 1U, 2U, 4U, размещаемых в телекоммуникационных шкафах) из-за жестких ограничений по физической высоте не применяются стандартные 120-мм или 140-мм вентиляторы потребительского класса. Пространство требует использования блоков радиальных вентиляторов крайне малого диаметра (обычно 40 мм или 60 мм). Для компенсации недостаточной площади крыльчатки, роторы серверных вентиляторов вращаются с экстремальными скоростями, достигающими диапазонов от 15 000 до 25 000 оборотов в минуту. В критических узлах применяются сдвоенные модули встречного вращения (Counter-Rotating fans), где два независимых ротора вращаются в противоположных направлениях внутри одного корпуса, максимизируя нагнетаемое статическое давление.

Методы коммутации в сегменте Enterprise кардинально отличаются от настольных ПК:

1. Интерфейсы горячей замены (Hot-Swap Backplanes): В серверной архитектуре недопустим простой оборудования для замены вышедшего из строя кулера. Серверные вентиляторы не коммутируются привычными кабельными 4-pin коннекторами. Модули интегрированы в специальные пластиковые картриджи с жесткой контактной группой. Картриджи вставляются в проприетарные слоты (объединительные панели или Backplanes), жестко распаянные на шасси или материнской плате. Это позволяет инженеру извлечь и заменить сгоревший вентилятор за несколько секунд без обесточивания всего вычислительного узла.

2. Энергетические аппетиты и токовые лимиты: Потребляемая электрическая мощность одного серверного высокоскоростного модуля может легко достигать значений в 30 - 50 Ватт, что означает рабочие токи в диапазоне от 2.5 до 4.5 Ампер на одно устройство. Попытка инженера-любителя запитать подобный индустриальный вентилятор от колодки SYS_FAN обычной настольной материнской платы приведет к мгновенному расплавлению разъема и выгоранию токопроводящих дорожек печатной платы. Питание серверных массивов охлаждения осуществляется напрямую от распределительных шин серверных блоков питания (PDB - Power Distribution Board).

3. Логика резервирования и BMC-контроллеры: В корпоративных системах кулеры устанавливаются по избыточной схеме резервирования N+1. Управление логикой их работы возложено не на операционную систему, а на независимый аппаратный контроллер управления платой (BMC — Baseboard Management Controller, например, чипы ASPEED). BMC производит опрос тахометрических сигналов всех модулей с высокой частотой. Если один из роторов выходит из строя (сигнал TACH падает до нулевой отметки), BMC-контроллер в доли секунды диагностирует аварию и принудительно выставляет скважность PWM-сигнала в 100% на всех оставшихся в строю вентиляторах шасси. Это позволяет скомпенсировать резкое падение воздушного давления и предотвратить перегрев процессоров до момента физической замены отказавшего узла сервисным инженером.

11. Комплексный подход к профилированию и взаимодействие с термоинтерфейсами

Физический монтаж и электротехнически корректное подключение массива вентиляторов является лишь первым этапом обеспечения термической надежности системы. Второй, и зачастую более сложный этап заключается в грамотном программном профилировании алгоритмов терморегуляции.

Настройка так называемых Fan Curves (кривых зависимости оборотов от температуры) осуществляется на уровне прошивки UEFI BIOS материнской платы или посредством глубоко интегрированных утилит операционной системы. При создании профиля критически важно оперировать параметрами задержки реакции ШИМ-контроллера: Step Up Time (время задержки ускорения) и Step Down Time (время задержки замедления).

Архитектура современных процессоров такова, что их алгоритмы турбо-буста вызывают резкие миллисекундные всплески тепловыделения при решении даже тривиальных задач (например, при запуске веб-браузера). Температура кристалла может моментально скакнуть с 40°C до 75°C и через секунду опуститься обратно. Если параметр Step Up Time не настроен (равен 0 секунд), контроллер немедленно отреагирует на скачок напряжения, заставив все подключенные системы охлаждения взвыть на максимальных оборотах, а затем сразу же остановиться. Подобное "дыхание" системы вызывает сильнейший акустический дискомфорт. Правильная инженерная практика предписывает устанавливать задержку раскрутки (Step Up Time) в интервале 2-5 секунд. Этот искусственный гистерезис позволяет контроллеру игнорировать кратковременные, неопасные термические всплески, инициируя ускорение роторов только при стабильно продолжительной тепловой нагрузке (например, при запуске рендеринга видео). Аналогично, Step Down Time в 3-5 секунд обеспечивает плавное снижение оборотов после снятия нагрузки, помогая радиаторам плавно рассеять остаточное тепло.

В завершение необходимо отметить, что любая система воздушного или жидкостного охлаждения представляет собой единую термодинамическую цепь, эффективность которой лимитирована ее самым слабым звеном. В контексте вычислительных систем таким звеном часто выступает термическое сопротивление контакта. Роль термопаст и высокоэффективных силиконовых термопрокладок заключается в вытеснении микроскопических пузырьков воздуха, обладающего свойствами теплоизолятора, из царапин и микронеровностей между крышкой процессора (IHS) и подошвой кулера. Если теплопроводность термоинтерфейса низка (менее 4-5 W/m·K) или он деградировал из-за высыхания фракций, процесс кондуктивного теплообмена блокируется. В таком сценарии, кристалл процессора будет стремительно перегреваться и подвергаться троттлингу, в то время как радиатор системы охлаждения останется физически холодным. И в данной ситуации никакая сверхэффективная коммутация десятков дорогих кулеров через интеллектуальные хабы не сможет предотвратить тепловой удар, так как тепловая энергия просто не достигает зоны конвективной диссипации.

12. Резолюция и архитектурные рекомендации

Проектирование контуров охлаждения HEDT-систем и серверных платформ требует от системного инженера комплексного понимания трибологии механизмов, законов газовой динамики и строгих электротехнических спецификаций.

Базовым правилом коммутации является недопустимость превышения токовых лимитов. Подключение вентиляторов к коннекторам системной платы должно предваряться суммированием их номинальных рабочих токов с учетом коэффициента на пусковые нагрузки. Игнорирование порога в 1А (12W) для стандартных портов квалифицируется как грубое нарушение допусков эксплуатации радиоэлектронного оборудования.

При проектировании масштабируемых систем, требующих монтажа четырех и более нагнетающих элементов, инженерной необходимостью становится интеграция активных ШИМ-концентраторов (Fan Hubs), обеспечивающих гальваническую развязку сигнальных управляющих линий и силовых цепей, питающихся напрямую от преобразователей блока питания.

Наконец, стратегическое размещение кулеров в шасси должно подчиняться принципам формирования однонаправленного контура с избыточным положительным давлением, что минимизирует проникновение пылевых мелкодисперсных частиц и предотвращает образование турбулентных зон, блокирующих естественную конвекцию нагретых газов от силовых транзисторов и графических ускорителей. Синхронизация протоколов управления и грамотная настройка задержек ШИМ-контроллера (гистерезиса) являются финальными аккордами в создании надежной, акустически комфортной и термически устойчивой вычислительной среды.

Технический аудит и экспертная оценка: Сергей Коваль.
