Проектирование и технический аудит систем терморегуляции вычислительных комплексов: фундаментальные принципы и спецификации

Данный материал представляет собой комплексный технический анализ систем терморегуляции современных вычислительных комплексов. Рассматриваются физико-математические основы теплообмена полупроводниковых структур, спецификации и реологические свойства интерфейсов теплопередачи, термодинамика тепловых трубок и аэродинамика радиаторных массивов. Особое внимание уделено электромеханическим параметрам вентиляторных модулей, гидравлике систем жидкостного охлаждения и интеграции архитектуры Direct-to-Chip (D2C) в серверные инфраструктуры. Статья предназначена для инженеров-проектировщиков, системных интеграторов и ИТ-специалистов, занимающихся аппаратным аудитом высокопроизводительных станций.

1. Физико-математические основы термодинамики полупроводниковых структур

В рамках современной микроэлектроники проблема эффективного отвода избыточной тепловой энергии является фундаментальным ограничивающим фактором при масштабировании производительности интегральных схем. В связи с неуклонным уменьшением топологических норм технологических процессов (переход к структурам FinFET и GAAFET) и внедрением чиплетных компоновок, удельный тепловой поток, измеряемый в ваттах на квадратный сантиметр поверхности кристалла (), возрастает по экспоненциальному закону. Этот феномен приводит к формированию локальных зон экстремального перегрева (так называемых "hot spots"), характеризующихся градиентами температур, способными спровоцировать физическую деградацию полупроводника вследствие эффектов электромиграции, термического пробоя и механических напряжений из-за несоответствия коэффициентов теплового расширения (CTE).

Первичной метрикой, регламентирующей требования к подсистеме терморегуляции, выступает Thermal Design Power (TDP) — расчетная тепловая мощность. Тем не менее, в условиях повсеместного применения алгоритмов динамического форсирования тактовых частот и напряжений, фактическое пиковое тепловыделение процессора в переходных режимах может многократно превосходить базовое значение TDP, достигая значений в 250-350 Вт для флагманских решений потребительского класса. Следовательно, инженерный расчет системы охлаждения должен опираться не на статические паспортные данные, а на анализ комплексного нелинейного теплового сопротивления (), которое определяет температурный градиент () при прохождении заданного теплового потока ().

Согласно закону Фурье для одномерного стационарного теплораспределения, тепловой поток прямо пропорционален градиенту температуры и теплопроводности материала. В контексте процессорного охлаждения система рассматривается как последовательная цепь термических сопротивлений, аналогичная электрической цепи: от p-n переходов транзисторов () к теплораспределительной крышке (), от крышки к подошве радиатора через термоинтерфейс (), от подошвы к зоне рассеивания (), и от поверхности радиатора в окружающую среду (). Суммарное тепловое сопротивление системы рассчитывается как сумма всех локальных сопротивлений. Любая неточность в проектировании на каждом из этих узлов приводит к каскадному увеличению интегрального сопротивления, термическому троттлингу (принудительному снижению тактовой частоты с целью защиты кристалла от разрушения) и экспоненциальному росту токов утечки, что дополнительно увеличивает паразитное тепловыделение.

2. Реология и материаловедение интерфейсов теплопередачи

Неотъемлемым и одним из наиболее критичных элементов термической цепи является тепловой интерфейс (Thermal Interface Material, TIM). Поверхности теплораспределительной крышки процессора (IHS) и подошвы системы охлаждения, несмотря на прецизионную механическую обработку (фрезерование или полировку), обладают макроскопической кривизной и микроскопической шероховатостью. При непосредственном физическом контакте твердых тел реальная площадь соприкосновения составляет от 1% до 5% от номинальной площади. Оставшийся объем, представленный микрокавернами, заполняется атмосферным воздухом, который является ярко выраженным теплоизолятором (коэффициент теплопроводности Вт/(м·К) при комнатной температуре). Задача термоинтерфейса заключается в полном вытеснении воздушных включений из зоны контакта с целью минимизации контактного термического сопротивления.

2.1. Полимерно-дисперсные термопасты

Наиболее распространенным типом интерфейса являются теплопроводные пасты, представляющие собой сложные гетерогенные суспензии. Они состоят из полимерной матрицы (чаще всего на основе силиконовых масел или синтетических углеводородов) и высокотеплопроводного мелкодисперсного наполнителя. В качестве наполнителей применяются оксид алюминия (), оксид цинка (), нитрид алюминия (), реже — микрочастицы серебра или алмазная пудра.

Ключевой технической характеристикой пасты является не только ее номинальная теплопроводность (варьирующаяся от 4 до 15 Вт/(м·К)), но и реологические свойства: вязкость, тиксотропность и способность к смачиванию поверхностей. Излишне вязкий компаунд потребует приложения значительного контактного давления (Mounting Pressure) для достижения оптимальной толщины теплопроводного слоя (Bond Line Thickness, BLT), что может привести к механической деформации текстолита материнской платы и повреждению контактов BGA-массива. С другой стороны, пасты с низкой вязкостью подвержены эффекту выдавливания (Pump-out). Этот деградационный механизм возникает вследствие циклического термического расширения и сжатия контактирующих поверхностей при переходах между состояниями простоя и высокой нагрузки, что со временем приводит к образованию пустот в центре контактного пятна и резкому скачку температур.

2.2. Альтернативные интерфейсы: Жидкий металл и прокладки

Для сценариев, требующих экстремальной теплопередачи (например, скальпирование процессоров или охлаждение открытых кристаллов GPU), применяются эвтектические сплавы на основе галлия, индия и олова (Galinstan). Жидкие металлы обеспечивают беспрецедентную теплопроводность (от 70 до 80 Вт/(м·К)) благодаря металлической природе проводимости, основанной на электронном газе. Однако их применение сопряжено с серьезными инженерными рисками: высокой электропроводностью (риск короткого замыкания при попадании на SMD-компоненты) и химической агрессивностью (галлий быстро диффундирует в алюминий, разрушая его кристаллическую решетку, что требует использования строго никелированных или медных контактных площадок).

В зонах с неравномерным зазором, превышающим 0.3 мм, например, при отводе тепла от микросхем памяти (VRAM) или силовых каскадов (VRM/MOSFET), применяются эластомерные термопрокладки (Thermal Pads). Они обладают модулем упругости, позволяющим компенсировать размерные допуски компонентов при сжатии. Эффективность термопрокладки зависит от показателя твердости по Шору (Shore 00) — излишне жесткие прокладки могут препятствовать плотному прилеганию радиатора к основному кристаллу процессора, вызывая фатальные перегревы.

Тип термоинтерфейса	Теплопроводность (Вт/(м·К))	Преимущества в проектировании	Технические ограничения	Основная область применения
Силиконовые пасты	1.0 - 5.0	Длительный срок службы, диэлектрик, низкая стоимость	Средняя эффективность, высыхание матрицы со временем	Офисные ПК, системы начального уровня
Углеродные/Нано-пасты	8.0 - 15.0	Высокая эффективность, стабильность фазового состава	Высокая вязкость, сложность равномерного нанесения (BLT)	Высокопроизводительные станции, игровые ПК
Жидкий металл (сплав)	73.0 - 80.0	Максимальная теплопередача, отсутствие эффекта pump-out	Электропроводность, коррозионная активность к алюминию	Охлаждение голых кристаллов (Direct Die), энтузиасты
Эластомерные прокладки	3.0 - 15.0	Компенсация зазоров (до 3 мм), простота демонтажа, изоляция	Высокое тепловое сопротивление из-за значительной толщины	Подсистемы питания (VRM), модули памяти (GDDR)
Phase Change Materials	5.0 - 10.0	Изменение агрегатного состояния при нагреве, заполнение микрокаверн	Требует периода "приработки" (Burn-in) для достижения рабочих свойств	Ноутбуки, долговечные промышленные сборки

3. Физико-математические модели фазовых переходов в теплотранспортных контурах

В архитектуре высокопроизводительных систем воздушного охлаждения (СВО) башенного типа фундаментальную роль выполняют тепловые трубки (Heat Pipes) и испарительные камеры (Vapor Chambers). Эти устройства представляют собой высокоэффективные двухфазные теплопередающие элементы, способные транспортировать значительные объемы тепловой энергии при минимальном градиенте температур, что делает их эквивалентными материалам с теплопроводностью, превышающей теплопроводность сплошной меди в десятки и сотни раз.

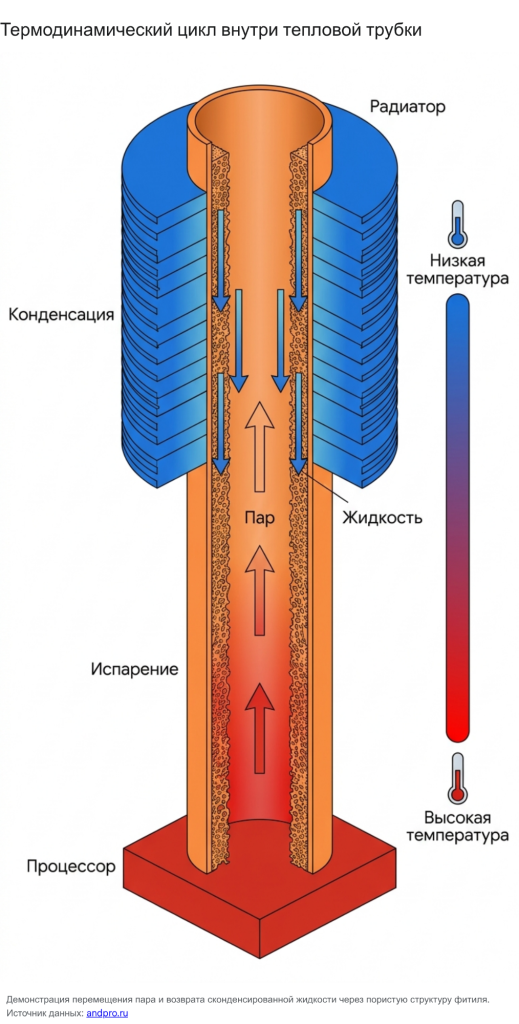

3.1. Термодинамический цикл тепловой трубки

Классическая тепловая трубка конструктивно представляет собой герметичный полый медный цилиндр, внутренний объем которого глубоко вакуумирован. На внутренних стенках цилиндра сформирована капиллярно-пористая структура (фитиль), а в качестве теплоносителя используется строго дозированный объем бидистиллированной воды (для температурного диапазона от +5°C до +150°C). Вакуумирование необходимо для смещения точки кипения рабочей жидкости: при пониженном давлении вода закипает при температурах, характерных для рабочих режимов микропроцессоров (30-40°C).

Рабочий цикл тепловой трубки можно описать следующими последовательными стадиями:

1. Поглощение тепла и фазовый переход (испарение): В зоне испарителя (зона контакта с процессором) подведенный тепловой поток приводит к поглощению скрытой теплоты парообразования рабочей жидкостью. Происходит фазовый переход первого рода — жидкость трансформируется в насыщенный пар.

2. Транспорт пара (адиабатический процесс): Образовавшийся пар характеризуется локальным повышением статического давления. Под действием градиента давлений (согласно уравнению Клаузиуса-Клапейрона, связывающему давление насыщенных паров с температурой) пар устремляется по центральному каналу к холодному концу трубки. Из-за отсутствия значимого аэродинамического сопротивления в вакуумированном объеме скорость перемещения пара приближается к скорости звука, а термические потери на этом этапе стремятся к нулю (адиабатический участок).

3. Высвобождение теплоты (конденсация): Достигнув радиаторного блока, температура которого ниже точки росы для текущего давления, пар отдает скрытую теплоту парообразования стенкам трубки и конденсируется, возвращаясь в жидкое агрегатное состояние.

4. Капиллярный транспорт (рециркуляция): Сконденсированная жидкость впитывается в пористую структуру фитиля и под действием капиллярных сил, описываемых уравнением Лапласа (, где — поверхностное натяжение, — радиус кривизны мениска), возвращается в зону испарителя, преодолевая силу тяжести и гидродинамическое сопротивление самой структуры.

3.2. Морфология фитиля и эксплуатационные пределы

Эффективность капиллярного насоса является критическим параметром конструкции. Существует несколько основных технологий формирования фитиля, каждая из которых имеет свои гидродинамические особенности:

• Осевые канавки (Grooved): Продольные нарезы на внутренней поверхности. Обладают минимальным гидравлическим сопротивлением, но низким капиллярным напором. Эффективны только при горизонтальной ориентации или когда испаритель находится ниже конденсатора (помощь гравитации).

• Металлическая сетка (Mesh): Многослойная оплетка из медной проволоки. Демонстрирует средние показатели сопротивления и напора.

• Синтерированный (спеченный) порошок (Sintered Powder): Структура, формируемая путем термического спекания медного порошка различной дисперсности на оправке. Обеспечивает максимальный капиллярный напор, позволяя тепловой трубке работать в любой ориентации относительно вектора гравитации, в том числе и против него. Подавляющее большинство современных высокопроизводительных кулеров базируется именно на этой технологии.

При проектировании теплообменного контура инженеры обязаны учитывать физические пределы работоспособности тепловых трубок:

1. Капиллярный предел (Capillary Limit): Наступает, когда гидравлическое сопротивление фитиля превышает максимальный капиллярный напор. Жидкость не успевает возвращаться в испаритель, что приводит к его высыханию (dry-out) и резкому росту температуры. Это наиболее частая причина отказа системы при превышении паспортного TDP.

2. Предел кипения (Boiling Limit): При экстремальных тепловых потоках пузырьковое кипение в фитиле переходит в пленочное. Образовавшийся слой пара блокирует доступ жидкого теплоносителя к стенке испарителя, драматически увеличивая тепловое сопротивление.

3. Звуковой предел (Sonic Limit): Характерен для пусковых режимов (cold start). Скорость пара на выходе из испарителя достигает скорости звука, что создает явление "запирания" канала и ограничивает массоперенос.

4. Предел уноса (Entrainment Limit): При высоких скоростях пара возникают сдвиговые напряжения на границе раздела фаз. Встречный поток пара может "срывать" капли жидкости с поверхности фитиля, нарушая циркуляцию.

В массовом потребительском сегменте типовая система охлаждения оперирует массивом из 2 до 4 тепловых трубок стандартного диаметра (обычно 6 мм). Увеличение площади испарителя и количества трубок позволяет расширить суммарную теплоемкость устройства, обеспечивая гарантированный теплоотвод мощностей до 230 Вт в непрерывном режиме.

4. Архитектура и теплообмен конвективных поверхностей (Радиаторов)

Транспортированная тепловыми трубками энергия должна быть эффективно рассеяна в окружающую воздушную среду. Этот процесс обеспечивается массивом радиаторных пластин (ребер), которые напрессовываются (interference fit) или припаиваются (soldering) к тепловым трубкам. Площадь контакта между трубкой и ребром имеет критическое значение; использование бесприпойной запрессовки с недостаточным натягом формирует контактное термическое сопротивление, сводящее на нет преимущества сложной термодинамики труб.

4.1. Геометрия оребрения и закон Ньютона-Рихмана

Конвективный теплообмен на поверхности радиатора подчиняется закону Ньютона-Рихмана: , где — тепловой поток, — коэффициент теплоотдачи, — площадь поверхности рассеивания, а — температурный градиент между поверхностью радиатора и воздушным потоком. Инженерная задача сводится к максимизации площади и коэффициента .

В качестве конструкционного материала радиаторных пластин тотально доминирует алюминиевый прокат марок типа АД1 или сплавов серии 6000. Это обусловлено оптимальным балансом между коэффициентом теплопроводности (около 205-210 Вт/(м·К)), удельной плотностью (2.7 г/см³) и технологичностью штамповки. Медь (около 400 Вт/(м·К)) применяется исключительно в высокобюджетных решениях для изготовления базисных пластин (подошв) и трубок, так как медный массив ребер приведет к недопустимому превышению весовых ограничений спецификаций сокетов материнских плат.

4.2. Аэродинамическое сопротивление и межреберное расстояние (Fin Pitch)

Увеличение площади поверхности путем добавления дополнительных пластин сопряжено с нелинейным ростом аэродинамического сопротивления (System Impedance). Межреберное расстояние (Fin Pitch) является компромиссным параметром. Типичное значение в башенных кулерах составляет от 1.5 до 2.2 мм при толщине самих ребер в диапазоне 0.3 - 0.5 мм.

Если шаг ребер сделать слишком малым (менее 1.2 мм), возникнет феномен смыкания аэродинамических пограничных слоев. Воздушный поток в межреберном канале потеряет скорость, перейдет из турбулентного режима в ламинарный (или полностью стагнирует), что обрушит значение коэффициента теплоотдачи . Продавливание воздуха через такой плотный массив потребует вентиляторов с экстремально высоким статическим давлением, генерирующих недопустимый для десктопного сегмента уровень акустического шума.

5. Электромеханика, аэродинамика и акустика вентиляторных модулей

Активный конвективный перенос воздушных масс обеспечивается осевыми (аксиальными) вентиляторами. Их аэродинамические характеристики выступают детерминирующим фактором итоговой термической эффективности комплекса.

5.1. P-Q характеристики: Воздушный поток и Статическое давление

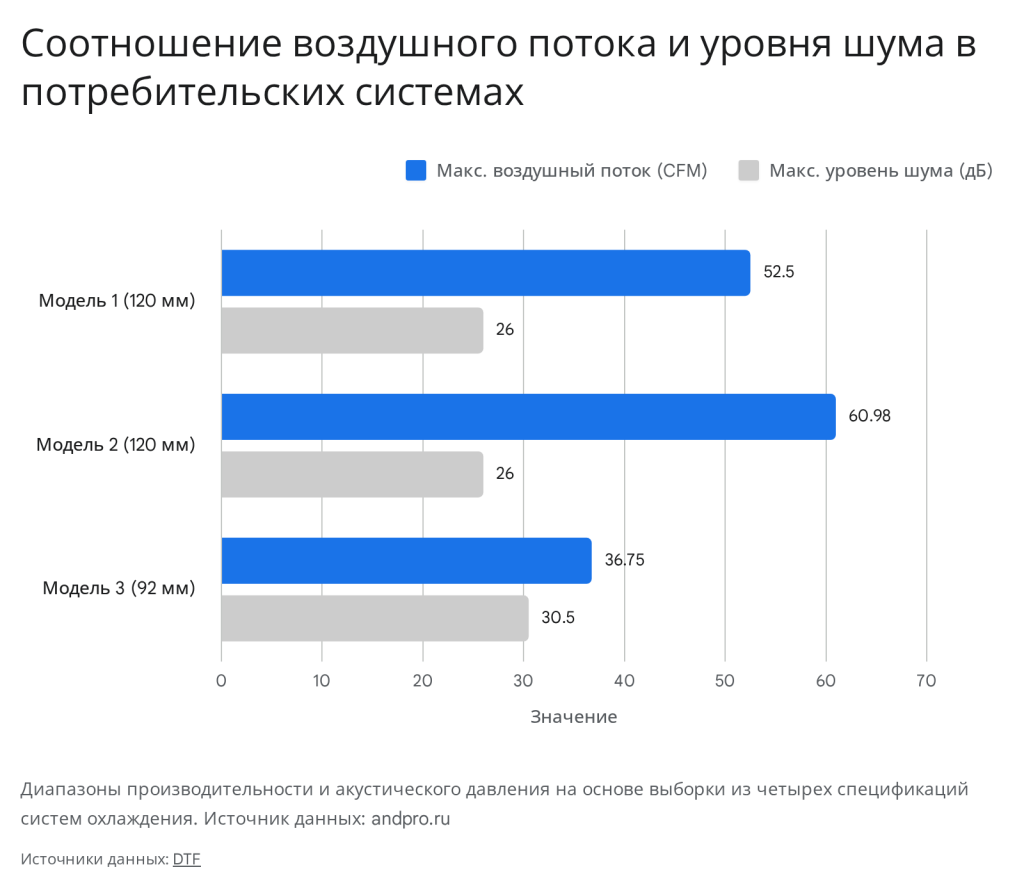

Спецификации вентиляторов традиционно описываются двумя экстремальными значениями: максимальным объемным расходом (Airflow, измеряемым в кубических футах в минуту — CFM) и максимальным статическим давлением (Static Pressure, измеряемым в миллиметрах водяного столба — mmH₂O).

• Объемный расход (CFM): Отражает способность крыльчатки перемещать объем газа в идеальных условиях нулевого аэродинамического сопротивления (Free Air). В стандартизированных решениях диаметром 120 мм этот показатель варьируется от 26.1 до 60.98 CFM. Более компактные форматы (92 мм) ограничены физической площадью ометания и демонстрируют пики до 36.75 CFM.

• Статическое давление (mmH₂O): Характеризует силу, генерируемую ротором для преодоления пневматического сопротивления радиаторного массива, пылевых фильтров и вентиляционных решеток (Shut-off Pressure). Вентиляторы, оптимизированные для высокого давления, отличаются специфической геометрией: увеличенной хордой лопасти, малым зазором между кончиками лопастей и рамкой (Tip Clearance), а также более агрессивным углом атаки.

В инженерной практике выбор вентилятора осуществляется не по пиковым значениям, а по кривой зависимости давления от производительности (P-Q Curve). Рабочая точка (Operating Point) системы формируется на пересечении P-Q кривой нагнетателя и кривой импеданса системы (System Impedance Curve). При монтаже вентилятора на плотный радиатор объемный расход неизбежно и значительно деградирует по сравнению с заявленными спецификациями.

5.2. Трибология подшипниковых узлов и акустический профиль

Механическая надежность, срок наработки на отказ (Mean Time Between Failures, MTBF) и акустические характеристики вентилятора прямо коррелируют с конструкцией опорного узла ротора электродвигателя. В индустрии применяется строгая классификация подшипников:

1. Подшипники скольжения (Sleeve Bearings): Втулка из пористой бронзы, пропитанная маслом. Отличаются минимальной стоимостью и низким уровнем шума в начале эксплуатации. Однако при высоких температурах или горизонтальном монтаже смазка быстро деградирует (вытекает или испаряется), что приводит к резкому росту трения, появлению паразитных вибраций и заклиниванию вала. Срок службы ограничен 30 000 часами.

2. Шарикоподшипники качения (Dual Ball Bearings): Два ряда стальных шариков, заключенных в обойму. Характеризуются исключительной долговечностью (до 100 000 часов) и устойчивостью к высокотемпературным режимам. Недостатком является повышенный уровень механического шума (шелест обоймы), что делает их непопулярными в сегменте тихих персональных станций, но стандартом в серверном оборудовании.

3. Гидродинамические подшипники (Fluid Dynamic Bearings, FDB): Вершина эволюции опорных узлов массового сегмента. Конструкция включает вал со специальными шевронными канавками, вращающийся в герметичной камере, заполненной синтетическим маслом. При вращении канавки нагнетают давление масла в центре втулки, создавая гидродинамический клин. Ротор физически "всплывает" и левитирует в масляной пленке, исключая трение твердых поверхностей. Это обеспечивает радикальное снижение вибрационного фона двигателя и гарантирует ресурс до 60 000 часов непрерывной эксплуатации. Суммарный шум таких устройств (складывающийся в основном из аэродинамического шума рассекаемого лопастями воздуха) не превышает 14–26 дБ на стандартных оборотах, увеличиваясь до 30.5 дБ лишь при выходе на форсированные режимы.

Тип подшипника (Bearing Type)	Механизм опоры ротора	Оценочный ресурс (MTBF при 40°C)	Уровень механического шума	Устойчивость к монтажу в горизонте
Sleeve (Скольжения)	Трение скольжения (втулка)	30 000 часов	Изначально низкий, со временем возрастает	Крайне низкая (быстрая выработка смазки)
Rifle (Винтовая нарезка)	Скольжение с рециркуляцией масла	40 000 часов	Низкий	Удовлетворительная
Dual Ball (Качения)	Трение качения (шарики)	70 000 - 100 000 часов	Средний (характерный "шелест")	Отличная
FDB (Гидродинамический)	Левитация в масляном клине под давлением	60 000 - 80 000 часов	Очень низкий (отсутствие контакта металла)	Отличная
Magnetic Levitation (SSO/MagLev)	Магнитное центрирование вала	150 000+ часов	Экстремально низкий	Идеальная

5.3. Электроника: Широтно-импульсная модуляция (PWM)

Для прецизионного управления кинематикой вентиляторов в замкнутом контуре терморегуляции применяется технология широтно-импульсной модуляции (ШИМ/PWM). Аппаратная реализация базируется на 4-контактной топологии интерфейса. В отличие от устаревших методов регулировки путем изменения питающего напряжения (DC Control, где снижение вольтажа приводило к риску остановки статора и потере крутящего момента), шина PWM постоянно подает на обмотки электродвигателя номинальное напряжение 12 В.

Управление скоростью вращения осуществляется путем коммутации этого напряжения силовыми транзисторами с высокой несущей частотой (стандарт Intel PWM специфицирует 21-28 кГц, что находится за пределами восприятия человеческого слуха, исключая паразитный "писк" дросселей). Изменяя скважность импульсов (Duty Cycle — процент времени, в течение которого напряжение активно), микроконтроллер материнской платы обеспечивает линейное масштабирование оборотов. Технология PWM позволяет вентиляторам 120 мм стабильно функционировать в расширенном динамическом диапазоне от 600 до 1500 об/мин, а профильным высокоскоростным моделям разгоняться до 2500 - 3050 об/мин в ответ на резкие термические всплески.

6. Гидравлика и теплофизика систем жидкостного охлаждения (СЖО)

При преодолении отметки тепловыделения процессора в 250-300 Вт, воздушные кулеры сталкиваются с непреодолимым физическим ограничением — конечной теплоемкостью массива медных трубок и низкой теплоемкостью самого воздуха. В таких сценариях безальтернативным инженерным решением выступают системы жидкостного охлаждения (СЖО), базирующиеся на циркуляции теплоносителя с высокой удельной теплоемкостью.

6.1. Превосходство жидких теплоносителей

Эффективность СЖО детерминирована фундаментальными различиями теплофизических свойств воды и воздуха. Удельная теплоемкость бидистиллированной воды (или смесей на основе этиленгликоля/пропиленгликоля с ингибиторами гальванической коррозии) составляет приблизительно 4180 Дж/(кг·К), а плотность превышает плотность воздуха почти в 800 раз. В совокупности эти факторы наделяют водяной контур колоссальной термической инерцией. При возникновении резких нагрузочных спайков (милисекундных импульсов максимального тепловыделения) кристалл процессора не перегревается моментально, так как энергия абсорбируется значительным объемом циркулирующей жидкости, которая затем равномерно распределяется по выносному радиатору большой площади.

6.2. Внутренняя архитектура водоблоков и помп

Первичный теплосъем осуществляется в процессорном водоблоке (Cold Plate). Для максимизации площади контакта жидкости с нагретым металлом основание водоблока, выполняемое из высокочистой электролитической меди, подвергается процедуре прецизионного скайвинга (Skiving). В результате на внутренней стороне формируется массив микроканалов или микроребер (Micro-fins) толщиной от 0.1 до 0.2 мм.

Подобная архитектура создает значительное гидравлическое сопротивление. Для обеспечения ламинарного или турбулентного течения жидкости сквозь эти микроканалы (число Рейнольдса должно быть оптимизировано для прорыва пограничного теплового слоя) применяется встроенная помпа центробежного типа. Ротор помпы базируется на керамическом подшипнике, устойчивом к износу в жидкой среде. Напорная характеристика насоса (Head Pressure, измеряемая в метрах водяного столба) является более важным параметром для преодоления рестриктивности микроканалов, нежели простой объемный расход в час (Л/ч).

Комплексные платформенные решения, такие как экосистема Gigabyte WaterForce, демонстрируют тенденцию к монолитной интеграции СЖО на этапе проектирования печатных плат. В таких системах применяются кастомные моноблоки (Full-Cover водоблоки), конфигурация которых точно повторяет топологию материнской платы, обеспечивая одновременный гидравлический теплосъем не только с центрального чипа, но и с индуктивностей, мосфетов системы питания (VRM), а также твердотельных накопителей стандарта PCIe 4.0/5.0.

7. Аэродинамическое проектирование шасси (Системный SI-Mode)

Эффективность любой локальной системы теплоотвода (как воздушной, так и жидкостной) находится в прямой зависимости от глобальной аэродинамической обстановки внутри корпуса вычислительной машины. Радиаторы не уничтожают тепло, а лишь передают его в объем воздуха внутри шасси. При отсутствии адекватной эвакуации нагретых воздушных масс возникает феномен термической рециркуляции — вентиляторы кулера начинают захватывать уже нагретый воздух, что приводит к экспоненциальному росту температуры всех компонентов.

Комплексная борьба с перегревом базируется на проектировании структурированных воздушных потоков (Airflow). Инженерный расчет, известный как SI-Mode (System Impedance Mode), предполагает создание направленных ламинарных течений, исключающих образование турбулентных "мертвых зон", где нагретый воздух способен стагнировать.

Баланс давления в корпусе формируется соотношением производительности нагнетающих (Intake) и вытяжных (Exhaust) вентиляторов:

• Отрицательное давление (Negative Pressure): Доминирует вытяжка. Способствует максимально быстрому оттоку горячего воздуха от зоны процессора и видеокарты. В результате внутри корпуса создается разрежение, и наружный воздух засасывается через все щели и технологические отверстия. Главный инженерный недостаток — неконтролируемое поступление пыли в обход фильтров, требующее частого технического обслуживания.

• Положительное давление (Positive Pressure): Доминирует нагнетание. Избыточный объем фильтрованного холодного воздуха принудительно выдавливается наружу через перфорацию. Эта конфигурация защищает внутренние компоненты от пылевой деградации и считается индустриальным стандартом для надежных рабочих станций, несмотря на незначительное (на 1-2 градуса) ухудшение пиковых температур по сравнению с отрицательным давлением.

8. Промышленные и серверные архитектуры: От воздушных потоков к D2C

Термодинамические вызовы, стоящие перед проектировщиками корпоративных центров обработки данных (ЦОД), на порядки превосходят сложности потребительского сегмента. Плотность размещения вычислительных мощностей в стандартных стойках форм-фактора 19 дюймов требует принципиально иных подходов к терморегуляции.

Серверные платформы высотой 1U (44.45 мм) и 2U полностью исключают возможность установки башенных радиаторов с крупногабаритными вентиляторами. Теплоотвод от процессоров серверного класса осуществляется исключительно с помощью низкопрофильных радиаторов из цельной меди или с применением плоских испарительных камер. Принудительная конвекция обеспечивается мощными высоконапорными корпусными вентиляторами диаметром 40 мм или 60 мм. Роторы таких нагнетателей сбалансированы с высокой точностью для минимизации вибраций в массиве стоек и способны развивать скорости вращения от 10 000 до 20 000 оборотов в минуту. В их аэродинамическом профиле тотально доминирует статическое давление над показателем CFM, так как поток должен физически пробить плотные корзины с жесткими дисками (HDD/SSD backplanes), подсистему оперативной памяти, радиаторы процессоров и блоки питания, выходя из задней панели шасси.

8.1. Концепция Direct-to-Chip (D2C) и метрика энергоэффективности PUE

Внедрение кластеров для машинного обучения и нейронных сетей привело к появлению стоек сверхвысокой плотности с суммарным тепловыделением от 20 до 30 кВт на один шкаф. В таких условиях традиционное воздушное охлаждение (даже при использовании фальшполов и прецизионных кондиционеров CRAC) становится экономически и физически несостоятельным из-за слишком низкой теплоемкости воздуха.

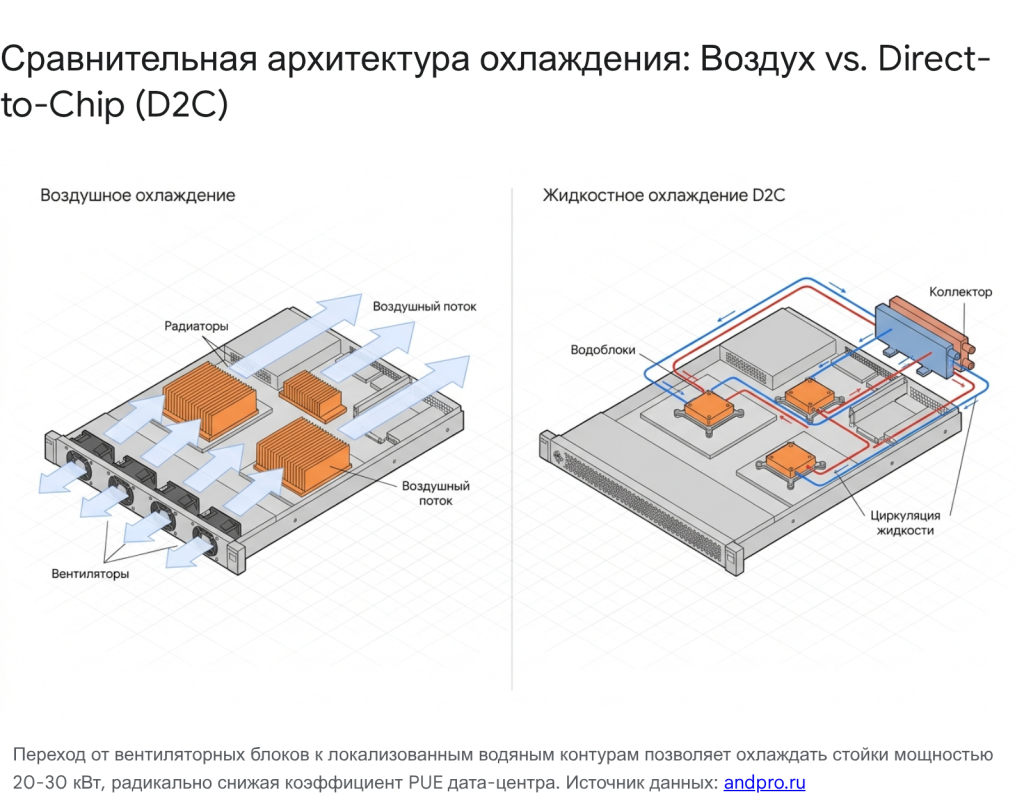

Парадигма смещается в сторону технологии Direct-to-Chip (D2C). При архитектуре D2C магистрали с жидким хладагентом подводятся непосредственно внутрь серверов 1U. Захват тепловой энергии происходит в закрытых микроканальных водоблоках, смонтированных на кристаллах CPU и GPU. Горячий хладагент по герметичным трубкам уходит в блок распределения (Coolant Distribution Unit, CDU), где теплота сбрасывается во внешний контур чиллера или градирни.

Внедрение жидкостных архитектур кардинально влияет на коэффициент энергоэффективности дата-центра — PUE (Power Usage Effectiveness). Метрика PUE рассчитывается как отношение всей потребленной дата-центром энергии к энергии, затраченной исключительно на питание IT-оборудования (серверов). В дата-центрах с устаревшим воздушным охлаждением PUE может составлять 1.8–2.0 (почти половина энергии уходит на работу гигантских кондиционеров и промышленных вентиляторов). Технология D2C позволяет снизить PUE до значений 1.1–1.2, превращая ЦОД в экологичный и экономически эффективный объект, а теплоноситель с высокой температурой потенциально может быть использован для рекуперации (например, в сетях муниципального отопления).

9. Технический аудит физических допусков и типичные ошибки проектирования

Математический расчет теплоемкости является необходимым, но недостаточным условием для успешной реализации системы терморегуляции. Завершающим этапом проектирования выступает аудит геометрической и механической совместимости компонентов. Нарушение спецификаций на этом этапе приводит к фатальным последствиям при сборке, что отражено в статистике типичных ошибок инсталляции систем охлаждения.

9.1. Геометрические конфликты (Clearance Zones)

Внутренний объем корпуса формирует строгий трехмерный конверт ограничений (Dimension Envelope).

• Ограничение по высоте (Z-height): Высота радиаторного блока должна соотноситься с максимальной глубиной шасси. Классические производительные модели башенного типа варьируются в диапазоне 156–160 мм. Превышение этого параметра сделает невозможным закрытие боковой панели корпуса. Для систем малого форм-фактора (SFF — Small Form Factor) инженеры вынуждены переходить на низкопрофильные радиаторы с горизонтальным потоком воздуха (Top-Flow), что, в свою очередь, нарушает ламинарность корпусных потоков и требует пересмотра всей карты давлений.

• Слоты оперативной памяти (RAM Clearance): Использование крупногабаритных фронтальных вентиляторов на радиаторе часто приводит к физической блокировке первых слотов DIMM на материнской плате. Проектировщики решают эту проблему путем смещения вентилятора по вертикали (что снижает обдув нижних ребер) или использования асимметричного дизайна тепловых трубок, смещающего весь радиаторный массив назад, в сторону модулей VRM.

• Зона PCI-Express: Крупные радиаторы двухбашенного дизайна с вентиляторами 140 мм могут нарушать допуски зоны расширения, физически упираясь в бэкплейт дискретной видеокарты, установленной в первичный слот PCIe x16, что провоцирует короткое замыкание или деформацию печатных плат.

9.2. Механические напряжения сокетов

Обеспечение поддержки разнообразных процессорных разъемов (от массовых Intel LGA1200 и AMD AM4 до массивных LGA1700 и профессиональных TR4) требует сложной системы креплений. Масса медного основания, тепловых трубок и алюминиевого радиатора топовых воздушных систем может превышать 1200 граммов.

Если такое устройство закрепить непосредственно за пластиковые проушины сокета, момент силы, возникающий при вертикальной установке материнской платы (или при вибрациях во время транспортировки системного блока), вызовет изгиб текстолита (PCB Warpage). Это, в свою очередь, может привести к отрыву шариковых припоев (BGA) под сокетом процессора. Во избежание структурных разрушений, обязательным требованием аудита является использование стальных бэкплейтов (опорных крестовин), располагаемых с обратной стороны материнской платы. Бэкплейт распределяет локальное давление винтового крепежа на значительную площадь текстолита, обеспечивая жесткость сборки и гарантируя равномерное распределение давления (Mounting Pressure) на термоинтерфейс.

Заключение

Архитектура системы теплоотвода вычислительных комплексов представляет собой многоуровневый комплекс инженерных компромиссов, базирующийся на законах термодинамики, гидродинамики и сопротивления материалов. Эффективность итогового решения не может быть оценена линейно на основе исключительно паспортных спецификаций вентиляторов или площади радиатора. Комплексный аудит требует скрупулезного расчета тепловых сопротивлений контактных площадок, моделирования аэродинамического импеданса внутри шасси, оценки трибологической надежности роторных механизмов и строгого контроля физических допусков монтажа. Интеграция гидродинамических подшипников в совокупности с оптимизированной морфологией фитилей тепловых трубок позволяет современным десктопным решениям эффективно утилизировать тепловые потоки до 230 Вт при сохранении акустического комфорта. Тем не менее, тенденции индустрии, связанные с экспоненциальным ростом плотности энерговыделения кремниевых структур, неизбежно ведут к масштабному переходу корпоративных инфраструктур на замкнутые жидкостные контуры класса Direct-to-Chip.

Технический аудит и экспертная оценка: Сергей Коваль.
