Системы жидкостного охлаждения вычислительных комплексов: термодинамика, архитектура и инженерный расчет

Данный материал представляет собой углубленный инженерный анализ систем жидкостного охлаждения (СЖО). В статье подробно рассматриваются фундаментальные физические принципы тепломассообмена, специфика микроканальной архитектуры водоблоков, гидродинамика насосных установок и термодинамика теплообменников. Разбор предназначен для технических специалистов, системных интеграторов и энтузиастов, проектирующих контуры для отвода экстремальных тепловых нагрузок в современных высокопроизводительных рабочих станциях и серверных инфраструктурах.

Фундаментальные принципы тепломассообмена в вычислительных системах

Эволюция полупроводниковых структур и неуклонное повышение плотности размещения транзисторов на кремниевом кристалле привели к экспоненциальному росту удельного тепловыделения (Thermal Design Power, TDP) современных центральных (ЦП) и графических (ГП) процессоров. В условиях, когда площадь кремниевого кристалла остается относительно неизменной или даже уменьшается в связи с переходом на более тонкие литографические нормы (3 нм и менее), плотность теплового потока (измеряемая в Вт/мм²) достигает критических значений. При таких значениях традиционные системы воздушного охлаждения (СВО) демонстрируют фундаментальные физические ограничения эффективности отвода тепла.

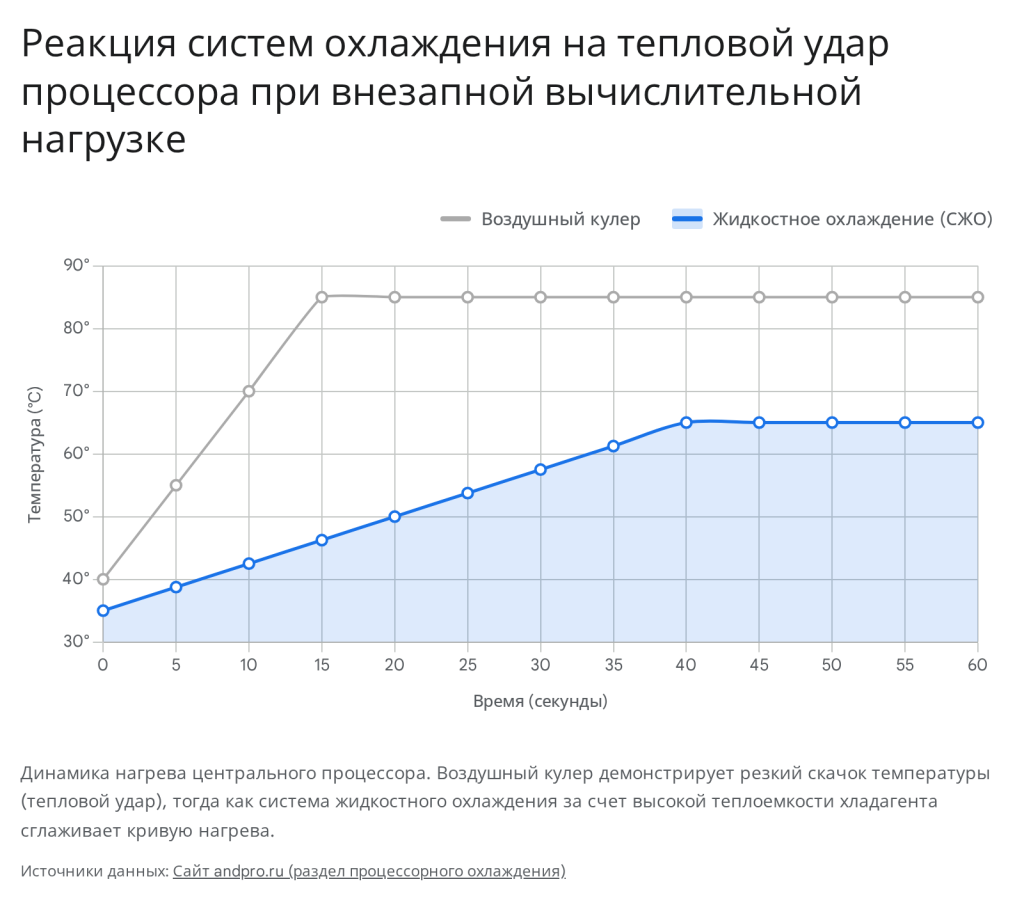

Резкие скачки вычислительной нагрузки вызывают явление, классифицируемое в инженерной практике как «тепловой удар» — мгновенное локальное повышение температуры кристалла (до 90–100 °C за миллисекунды). Массивная металлическая подошва стандартного воздушного кулера не способна компенсировать этот процесс с должной скоростью из-за инерционности фазовых переходов внутри тепловых трубок и физических пределов теплопроводности металлов.

Системы жидкостного охлаждения (СЖО) решают данную проблему за счет использования в качестве промежуточного теплоносителя жидкости (преимущественно на основе высокоочищенной дистиллированной воды со специализированными химическими присадками). Жидкости обладают значительно более высокими показателями удельной теплоемкости, плотности и теплопроводности по сравнению с атмосферным воздухом.

Физический параметр	Воздух (при 25 °C, 1 атм)	Вода (при 25 °C)	Отношение (Вода / Воздух)
Удельная теплоемкость ()	~1.005 кДж/(кг·К)	~4.184 кДж/(кг·К)	~4.16x
Плотность ()	~1.184 кг/м³	~997 кг/м³	~842x
Объемная теплоемкость	~1.19 кДж/(м³·К)	~4171 кДж/(м³·К)	~3500x
Коэффициент теплопроводности ()	~0.026 Вт/(м·К)	~0.606 Вт/(м·К)	~23x

Сравнительный анализ теплофизических свойств хладагентов.

Ключевым параметром, определяющим превосходство СЖО, является объемная теплоемкость. Вода способна абсорбировать и транспортировать примерно в 3500 раз больше тепловой энергии на единицу объема, чем воздух, при одинаковом изменении температуры. Данное физическое различие позволяет жидкостному контуру выступать в роли мощного термического буфера, сглаживая температурные пики и эффективно транспортируя тепловую энергию от компактной зоны тепловыделения к радиаторам с огромной площадью рассеивания.

Процесс теплопередачи в СЖО описывается сложной сетью термических сопротивлений, базирующейся на законе охлаждения Ньютона для конвекции и уравнении теплопроводности Фурье. Главной задачей инженерного проектирования контура является минимизация термического сопротивления () на каждом этапе теплового тракта: полупроводниковый переход () внутренний термоинтерфейс (TIM1) теплораспределительная крышка (IHS) внешний термоинтерфейс (TIM2) подошва водоблока пограничный слой жидкости теплоноситель стенки радиатора окружающая среда (). Оптимизация этих этапов требует комплексного математического подхода к расчету гидродинамики насосных установок, аэродинамики вентиляторов и термодинамики радиаторных блоков.

Морфология и классификация систем жидкостного охлаждения

Инженерная реализация систем жидкостного охлаждения классифицируется по степени фабричной интеграции, целевому назначению, масштабируемости и архитектуре гидравлического контура. Выбор конкретного типа СЖО диктуется требованиями к рассеиваемой тепловой мощности (суммарному TDP системы), доступным объемом монтажного пространства (включая стоечные U-юниты для серверной инфраструктуры), требованиями к отказоустойчивости и квалификацией обслуживающего персонала.

Замкнутые системы "Всё в одном" (All-in-One, AIO)

AIO-системы представляют собой интегрированные, герметичные на этапе заводской сборки контуры, которые позиционируются как необслуживаемые решения. Концепция AIO исключает необходимость технического обслуживания в виде дозаправки теплоносителя или стравливания воздуха на протяжении всего гарантийного срока службы (обычно от 3 до 6 лет).

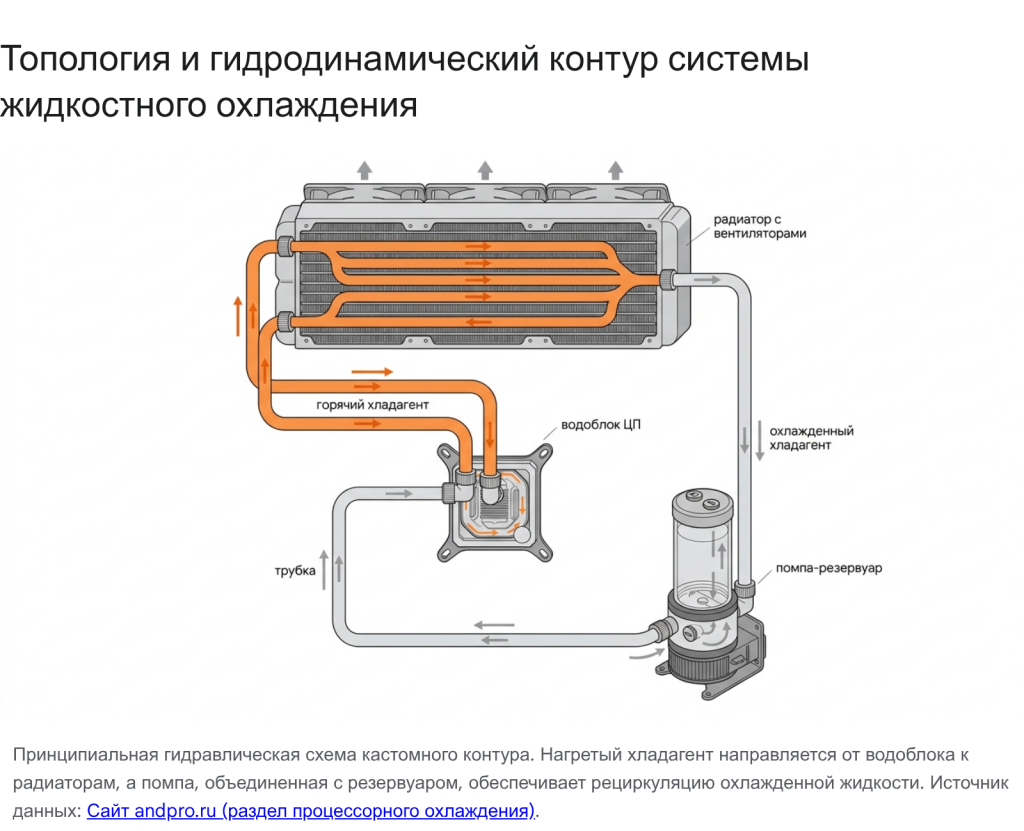

Стандартная топология AIO включает в себя комбинированный насосно-водоблочный модуль (где компактная центробежная помпа установлена непосредственно над микроканальным медным основанием теплосъемника), гибкие соединительные шланги и радиатор. Шланги в AIO-системах изготавливаются из специализированных эластомеров (чаще всего EPDM или FEP с нейлоновой оплеткой), обладающих крайне низкой степенью пермеации (проницаемости для паров воды). Это критически важно, так как медленное испарение теплоносителя через стенки трубок является основной причиной деградации и выхода из строя замкнутых систем.

Основным инженерным компромиссом в потребительских AIO-системах является сочетание медного водоблока и алюминиевого радиатора, обусловленное стремлением к снижению себестоимости и веса конструкции. Такое сочетание неизбежно формирует гальваническую пару. Для ингибирования процесса электрохимической коррозии заводской теплоноситель представляет собой сложный химический коктейль на базе пропиленгликоля с высокой концентрацией анодных и катодных пассиваторов. Тем не менее, со временем эти ингибиторы истощаются, что приводит к образованию оксида алюминия, забивающего микроканалы водоблока. Архитектура AIO не предполагает масштабируемости: интеграция дополнительных водоблоков (например, для охлаждения цепей питания VRM или видеокарт) физически невозможна без разрушения контура.

Кастомные (модульные) контуры жидкостного охлаждения

Компонентные или кастомные СЖО представляют собой сборные модульные гидродинамические сети, проектируемые индивидуально под специфические температурные, архитектурные и эстетические требования вычислительного комплекса. Данный подход базируется на использовании унифицированных промышленных стандартов резьбовых соединений (де-факто мировым стандартом является трубная цилиндрическая резьба British Standard Pipe Parallel — BSPP G1/4"), что обеспечивает абсолютную кросс-совместимость компонентов от различных производителей.

Кастомный контур позволяет инженеру независимо подбирать:

1. Насосные установки: Одиночные, сдвоенные (в последовательном или параллельном включении) для преодоления высокого гидродинамического сопротивления.

2. Теплообменники: Водоблоки для ЦП, ГП, оперативной памяти, твердотельных накопителей и чипсетов материнской платы.

3. Радиаторы: Любого формата, толщины и плотности оребрения, ограниченные исключительно габаритами шасси.

4. Резервуары: Для компенсации температурного расширения жидкости, деаэрации и удобства заправки.

Проектирование кастомного контура требует проведения детальных гидродинамических расчетов. Инженер обязан сбалансировать напорно-расходные характеристики (H-Q кривую) выбранной помпы с суммарным гидродинамическим сопротивлением (pressure drop) всех узлов контура, включая потери давления на каждом фитинге и изгибе магистрали. Модульные системы применяются в высоконагруженных рабочих станциях для 3D-рендеринга, обучения нейронных сетей, математического моделирования и системах с экстремальным разгоном (overclocking), где требуется гарантированное рассеивание тепловой мощности, превышающей 1000–1500 Вт.

Серверные системы охлаждения Direct-to-Chip (D2C)

В контексте корпоративной ИТ-инфраструктуры, центров обработки данных (ЦОД) и суперкомпьютеров применяется архитектура Direct-to-Chip (D2C) или Direct Liquid Cooling (DLC). Концептуально D2C заключается в подведении жидкого хладагента непосредственно к теплораспределительной крышке серверного процессора или, в наиболее передовых реализациях, напрямую к «голому» кремниевому кристаллу (Direct-on-Die).

Переход на архитектуру D2C в серверном сегменте является инженерной необходимостью, продиктованной тем фактом, что традиционные серверные воздушные кулеры исчерпали свой потенциал. Массивные медные радиаторы в форм-факторах 1U и 2U, продуваемые батареями сдвоенных роторных вентиляторов, вращающихся со скоростью до 20 000–25 000 об/мин, не способны эффективно и экономически целесообразно отводить тепло от современных серверных чипов с TDP свыше 350-500 Вт. Кроме того, энергопотребление самих серверных вентиляторов при пиковых нагрузках начинает составлять существенную долю в общем энергобалансе ЦОД, а уровень генерируемого акустического давления превышает санитарные нормы.

Инфраструктура D2C кардинально отличается от потребительских СЖО. Она включает распределительные блоки хладагента (Coolant Distribution Units, CDU), которые изолируют первичный контур (охлаждающая вода ЦОД, часто из градирен или чиллеров) от вторичного контура (высокоочищенная жидкость, циркулирующая непосредственно в серверных стойках). Внутри шасси используются быстроразъемные соединения (Quick Disconnects, QDC) с системами "dry-break" (клапанами нулевого пролива), которые позволяют проводить горячую замену (hot-swap) вычислительных лезвий без отключения магистрального давления и риска залития смежного оборудования. В качестве магистралей в стоечных коллекторах применяются трубы из нержавеющей стали марки 304/316 или специализированных полимерных составов, устойчивых к деформации.

Инженерия первичных теплообменников: микроканальные водоблоки

Водоблок (cold plate, ватерблок) является критическим узлом системы, выполняющим функцию первичного теплообменника. Его задача — обеспечить максимально эффективную передачу тепловой энергии от поверхности теплораспределительной крышки процессора к циркулирующему в контуре жидкому теплоносителю.

Материаловедение: медь, никелирование и качество обработки

Основание водоблока (подошва) изготавливается исключительно из материалов с высочайшим коэффициентом теплопроводности. Абсолютным индустриальным стандартом для систем высокопроизводительного класса является электролитическая медь марки М1 (или бескислородная медь высокой степени очистки C11000/C10200), обладающая теплопроводностью в диапазоне 380–400 Вт/(м·К). Использование алюминия (теплопроводность около 210 Вт/(м·К)) в водоблоках допускается только в ультрабюджетных AIO-решениях, причем весь остальной контур в таких случаях также должен быть строго алюминиевым во избежание деградации.

Поверхность медной подошвы, непосредственно контактирующая с процессором, подвергается прецизионной фрезеровке на станках с ЧПУ и последующей химической или механической полировке для достижения минимальной шероховатости (соответствующей классу чистоты поверхности Ra 0.2 мкм и выше). Инженерной особенностью топовых водоблоков является намеренное создание небольшой геометрической выпуклости (convexity) в центре основания. Эта сферическая или цилиндрическая деформация, измеряемая десятками микрон, призвана компенсировать естественный прогиб монтажных механизмов (сокета) материнской платы и деформацию крышки процессора, возникающую при сильной затяжке крепежных винтов. Выпуклость обеспечивает максимальное контактное давление точно в центральной зоне кристалла, где локализована максимальная плотность теплового потока.

Для защиты химически активной медной поверхности от окисления на воздухе (образования патины) и предотвращения разрушительного химического взаимодействия с жидкометаллическими термоинтерфейсами на основе галлия, медь подвергается гальваническому никелированию. Толщина слоя никеля обычно составляет от 5 до 15 микрон. Никелирование практически не вносит измеримого вклада в общее термическое сопротивление узла, но радикально повышает его эксплуатационную долговечность и эстетические характеристики.

Микроканальная архитектура и гидродинамика распределительной пластины

Для интенсификации конвективной теплоотдачи от нагретого металла к жидкости необходимо максимизировать эффективную площадь поверхности соприкосновения. В современных водоблоках эта задача решается путем создания массива микроканалов на внутренней стороне медного основания методом микрофрезерования (skiving) или электроэрозионной обработки. Ширина микроребер (fin width) и расстояние между ними (channel width) в передовых моделях достигает значений 0.1–0.15 мм, что формирует площадь теплообмена, превышающую площадь самой подошвы в десятки раз.

Однако простое увеличение площади недостаточно. Процесс теплопередачи в жидкость строго лимитирован толщиной ламинарного пограничного слоя — тончайшего слоя теплоносителя, непосредственно прилегающего к стенкам микроканалов, скорость течения в котором близка к нулю. Передача тепла через этот слой осуществляется путем низкоэффективной молекулярной теплопроводности, а не интенсивной конвекцией.

Для разрушения этого термического барьера в архитектуру водоблока внедряется разгонная или распределительная пластина (jet plate). Это деталь, обычно изготавливаемая из нержавеющей стали толщиной 0.5–1.0 мм, в центре которой прорезана узкая щелевая форсунка. Нагнетаемый помпой поток жидкости проходит сквозь эту форсунку, многократно ускоряясь (эффект сопла), и бьет мощной направленной струей перпендикулярно в самый центр массива микроканалов (в зону максимального тепловыделения).

Столкновение высокоскоростной струи с основанием каналов (impingement cooling) вызывает резкий переход характера течения жидкости из ламинарного в турбулентное. Образующиеся гидродинамические завихрения эффективно срывают нагретый пограничный слой, заменяя его свежими порциями охлажденного теплоносителя, что приводит к кратному увеличению коэффициента конвективной теплоотдачи (обозначаемого в законе Ньютона). Отработанная жидкость разделяется на два потока и отводится по каналам к выпускному отверстию водоблока.

Оборотной стороной внедрения сверхплотной микроканальной архитектуры и разгонных пластин является колоссальное увеличение гидродинамического сопротивления (pressure drop). Чем тоньше каналы и уже форсунка, тем мощнее должен быть насос для обеспечения расчетного расхода жидкости в контуре. Нахождение идеального баланса между толщиной ребер, шириной каналов, профилем форсунки и итоговым гидравлическим сопротивлением является сутью инженерного профилирования водоблоков.

Насосные установки (Помпы) и гидродинамика контура

Насосная установка (помпа) является гидравлическим сердцем СЖО, выполняя работу по непрерывной циркуляции теплоносителя. Насос должен преодолевать суммарное гидравлическое сопротивление всех компонентов системы: плотных массивов водоблоков, длинных магистралей радиаторов, угловых фитингов и гравитационных перепадов высот (в сложных многоярусных корпусах). В СЖО применяются исключительно насосы центробежного типа с магнитным приводом крыльчатки, что позволяет полностью герметизировать электрический статор от жидкой среды.

Промышленные стандарты насосов: Архитектура D5 и DDC

В сегменте кастомных контуров и промышленных рабочих станций инженерия опирается на две фундаментальные конструкции насосов, первоначально разработанные компанией Laing Thermotech (в настоящее время принадлежащей корпорации Xylem), которые стали глобальными форм-факторными стандартами: Laing D5 и Laing DDC.

Инженерная характеристика	Насосы серии Laing D5	Насосы серии Laing DDC
Принцип работы и конструкция	Сферический ротор, опирающийся на единственный ультратвердый керамический подшипник. Электромагнитный статор охватывает сферу.	Плоский цилиндрический ротор-крыльчатка, вращающийся на вертикальном керамическом или графитовом валу.
Гидравлический напор (Head Pressure)	Средний показатель (~3.9 метра водяного столба).	Высокий показатель (~5.2 метра водяного столба).
Объемный расход (Max Flow Rate)	Высокий (до 1500 л/ч в идеальных условиях без гидравлической нагрузки).	Средний (до 1000 л/ч в идеальных условиях без гидравлической нагрузки).
Специфика охлаждения мотора	Термодинамически эффективна: охлаждается перекачиваемым теплоносителем. Нагрев статора минимален.	Электрическая часть подвержена сильному нагреву. Требует обязательного радиатора на корпусе мотора и обдува.
Акустический профиль и вибрация	Генерирует низкочастотный гул. Считается золотым стандартом для акустически комфортных (тихих) систем.	Издает более высокочастотный звук (визг), характерный для плоских роторов на высоких оборотах.
Оптимальный сценарий применения	Длинные контуры с несколькими радиаторами, интегрированные колбы резервуаров, приоритет тишины.	Компактные сборки (SFF), контуры с множеством высокоплотных водоблоков (требующих пробивной силы напора), распределительные панели.

Сводный инженерный анализ напорно-расходных характеристик стандартизированных насосных агрегатов.

Для систем сложной топологии, где суммарное сопротивление превышает возможности одной помпы, применяются сборки из двух насосов. Последовательное соединение (in-series) удваивает напор (head pressure), что идеально подходит для продавливания множества микроканальных водоблоков. Параллельное соединение (in-parallel) удваивает объемный расход (flow rate), но в СЖО используется крайне редко из-за специфики сопротивления компонентов.

ШИМ-управление (PWM) и гидравлическая оптимизация

Современные насосные агрегаты оснащаются контроллерами модуляции ширины импульса (ШИМ / PWM). Это позволяет материнской плате или дискретному контроллеру динамически изменять скорость вращения ротора в широком диапазоне (обычно от 800 до 4800 об/мин) в зависимости от снимаемых температурных показателей.

Важным аспектом гидродинамики контура является нелинейная зависимость эффективности отвода тепла от скорости потока (flow rate). Законы термодинамики диктуют, что увеличение скорости теплоносителя снижает градиент температуры между входом и выходом радиатора и водоблока, повышая общую эффективность. Однако практические стендовые испытания демонстрируют, что при достижении объемного расхода свыше 180–220 литров в час в типичном контуре, кривая эффективности выходит на плато. Дальнейшее повышение оборотов помпы приводит к микроскопическим выигрышам в температуре (измеряемым десятыми долями градуса Цельсия), в то время как акустический шум от мотора помпы, риск кавитации на лопастях крыльчатки и гидродинамический шум от турбулентности в фитингах возрастают экспоненциально.

Следовательно, технически грамотная настройка ШИМ-кривой для насоса подразумевает фиксацию оборотов на уровне, обеспечивающем достаточный и стабильный минимальный расход (как правило, это 40–50 % от максимальной мощности ШИМ), и повышение оборотов только при выходе системы за рамки штатных тепловых режимов. Это минимизирует износ керамического подшипника и радикально снижает уровень шума.

Теплообменники контура: архитектура и термодинамика радиаторов

Радиатор (теплообменник жидкость-воздух) является финальным элементом термического тракта СЖО. Его функция заключается в рассеивании аккумулированной теплоносителем тепловой энергии в атмосферу помещения. Эффективность этого процесса подчиняется физическим законам конвективного теплообмена и напрямую зависит от площади поверхности, материалов и разницы температур.

Физика теплообменного процесса

Нагретый хладагент, поступая из водоблока, распределяется в торцевом латунном коллекторе радиатора, откуда под давлением направляется по массиву плоских параллельных трубок. Между трубками методом высокотемпературной пайки в среде инертного газа интегрированы гофрированные металлические ленты (оребрение), многократно увеличивающие площадь контакта с воздухом. В высококачественных радиаторах и трубки, и оребрение выполняются из меди (реже — латуни), в бюджетных системах применяется алюминий. Вентиляторы, установленные на радиатор, принудительно нагнетают атмосферный воздух сквозь этот плотный массив ребер, осуществляя съем тепла.

Мощность теплорассеивания радиатора не является фиксированной величиной. Она является функцией от дельты температур (обозначаемой как — разница между температурой циркулирующего теплоносителя и температурой окружающего воздуха в помещении), а также от скорости и давления воздушного потока. В инженерной практике для расчета контуров применяется эмпирическое правило теплового баланса: для поддержания на уровне 10 °C (что является маркером высокоэффективной и тихой системы) необходимо закладывать площадь радиатора эквивалентную размеру 120х120 мм (т.н. "одна секция") на каждые 100–120 Вт TDP охлаждаемого оборудования. При экстремальном разгоне этот показатель корректируется до одной секции на каждые 75–80 Вт TDP.

Плотность оребрения (FPI) и аэродинамическое сопротивление

Геометрическая архитектура радиатора определяется тремя переменными: площадью фронтального сечения (например, 360 мм означает установку трех 120-мм вентиляторов), толщиной рабочего тела (кора) и плотностью оребрения.

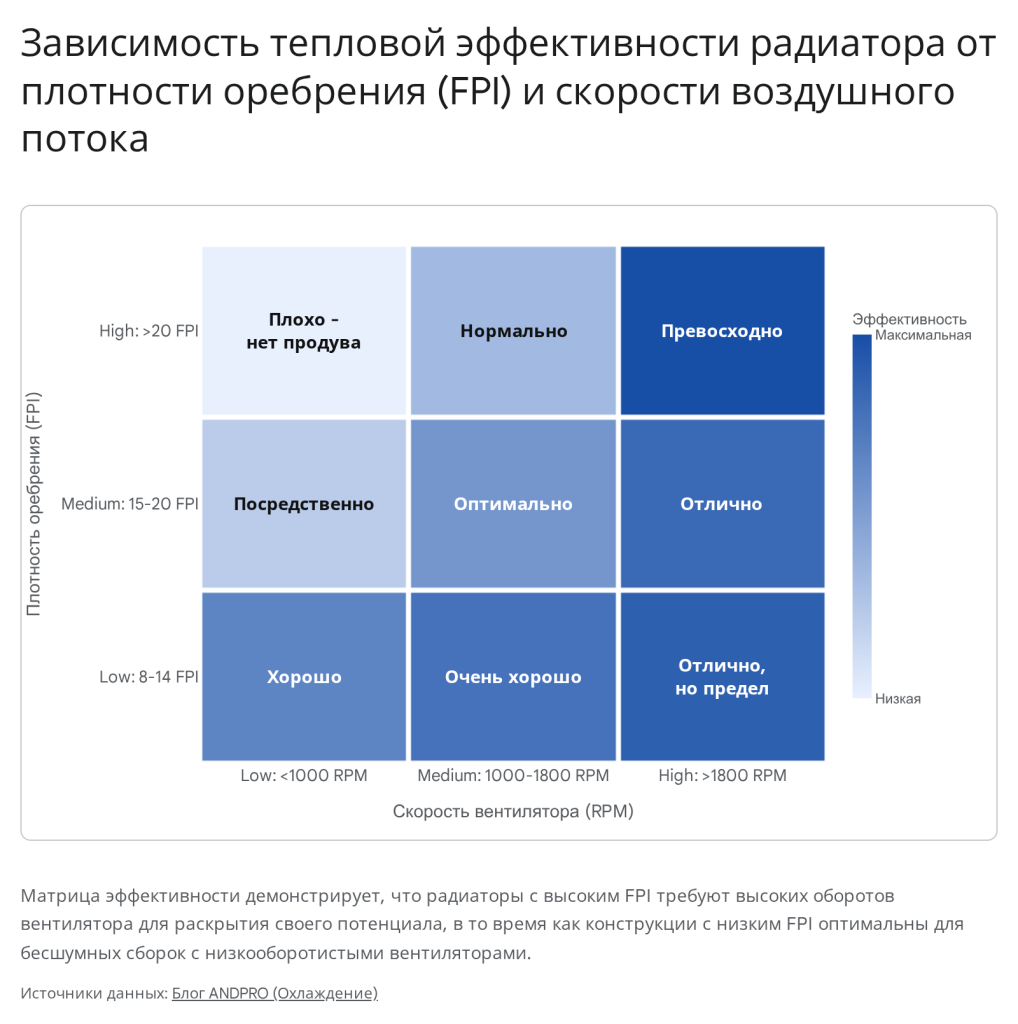

Плотность оребрения измеряется параметром FPI (Fins Per Inch — количество гофрированных ребер на один дюйм длины трубки). Значение FPI является критическим параметром, определяющим аэродинамическое сопротивление радиатора и диктующим строгие требования к выбору вентиляторов:

1. Низкий FPI (8–14): Радиаторы с разреженным оребрением обладают минимальным аэродинамическим сопротивлением. Воздушный поток проходит сквозь соты практически беспрепятственно. Такие теплообменники инженерно оптимизированы для создания ультратихих систем. Они демонстрируют максимальную эффективность при использовании тихоходных вентиляторов (рабочий диапазон 600–1000 об/мин), которые не способны генерировать высокое статическое давление, но обеспечивают достаточный воздушный поток.

2. Средний FPI (15–20): Индустриальный компромисс. Обеспечивают хороший баланс между площадью поверхности и сопротивлением. Раскрывают свой потенциал при использовании вентиляторов со средними оборотами (1200–1600 об/мин).

3. Высокий FPI (21–30+): Радиаторы экстремальной плотности, часто интегрируемые в серверное оборудование форматов 1U/2U и компактные AIO-системы. Обладают колоссальной расчетной площадью теплообмена в малом объеме, но создают огромный барьер для воздушного потока. Эффективно продуть радиатор с FPI > 25 способны исключительно вентиляторы серверного класса, генерирующие высочайшее статическое давление и работающие на скоростях от 2500 до 5000+ об/мин. Использование низкооборотистых вентиляторов на таких радиаторах приведет к эффекту "воздушной стены" — воздух будет отражаться от ребер, не проникая внутрь, что вызовет стагнацию теплоотвода.

Толщина радиатора (варьируется от слим-версий 20 мм до монолитных 60–86 мм) увеличивает внутренний объем теплоносителя и суммарную площадь теплообмена. Однако утолщение кора прямо пропорционально наращивает аэродинамическое сопротивление. Для сверхтолстых радиаторов (более 45 мм) техническим регламентом рекомендована установка вентиляторов по схеме Push-Pull (тянуще-толкающая конфигурация). При такой схеме вентиляторы монтируются с обеих сторон радиатора и работают синхронно в едином векторе потока. Это позволяет удвоить статическое давление, преодолеть сопротивление массивного пакета ребер и сохранить приемлемый акустический фон, не завышая обороты роторов.

Корпусные вентиляторы и аэродинамика шасси

Производительность контура СЖО неразрывно связана с организацией воздушного охлаждения внутри шасси, поскольку финальный сброс тепловой энергии осуществляется именно в атмосферный воздух. Инженерный подбор корпусных вентиляторов и вентиляторов, монтируемых непосредственно на радиаторы СЖО, критически важен для предотвращения термической рециркуляции (засасывания горячего воздуха обратно в систему).

Согласно законам аэродинамики, классификация вентиляторов базируется на двух взаимоисключающих векторах оптимизации крыльчатки:

• Воздушный поток (Airflow, измеряется в CFM — кубических футах в минуту): Данный параметр отражает чистый объем воздуха, который вентилятор способен переместить за единицу времени в идеальных условиях нулевого сопротивления среды. Вентиляторы, аэродинамически спроектированные для максимизации потока (маркировка AF — Air Flow), оснащаются большим количеством узких лопастей с агрессивным углом атаки. Их целевое назначение — работа в качестве приточных (intake) или вытяжных (exhaust) корпусных кулеров, установленных на решетках с крупной перфорацией, где сопротивление потоку минимально.

• Статическое давление (Static Pressure, измеряется в мм водяного столба, мм H₂O): Параметр, определяющий способность ротора генерировать напор, достаточный для продавливания воздушной массы сквозь плотные физические преграды. Вентиляторы высокого статического давления (маркировка SP — Static Pressure) имеют массивные, широкие, саблевидно изогнутые лопасти с минимальным зазором между краем крыльчатки и внутренней стенкой рамки. Минимальный зазор критичен: он предотвращает паразитный обратный переток воздуха под действием высокого давления перед преградой. Использование вентиляторов класса SP строго обязательно для продувки толстых радиаторов СЖО.

Управление акустическим профилем и эксплуатационным ресурсом обеспечивается грамотным выбором типа подшипникового узла. Дешевые подшипники скольжения (Sleeve bearings) подвержены быстрому высыханию смазки и деградации, особенно при горизонтальном монтаже на верхней панели корпуса. Промышленным стандартом являются гидродинамические подшипники (FDB/HDB — Fluid Dynamic Bearing), где вал вращается в капсуле с жидкостью, удерживаемой гидродинамическим давлением, либо инновационные подшипники с магнитным левитированием (MagLev), полностью исключающие механическое трение. Такие решения обеспечивают наработку на отказ (MTBF) свыше 150 000 часов.

Дополнительно в инженерии корпусов применяется практика создания слабоположительного давления (Positive Air Pressure). При такой конфигурации суммарный воздушный поток вентиляторов, нагнетающих воздух внутрь шасси (пропущенный через HEPA или нейлоновые пылевые фильтры), должен превышать поток вытяжных вентиляторов на 10–15 %. Избыточное давление заставляет воздух выходить из корпуса через все нефильтрованные щели и перфорации, полностью блокируя проникновение мелкодисперсной пыли внутрь. Защита радиаторов СЖО от скопления пыли критически важна, так как слой пыли выступает мощным теплоизолятором, сводя на нет всю эффективность микроканального теплоотвода.

Рабочие тела: термодинамические жидкости, ингибиторы и химия контура

Химический состав теплоносителя — один из наиболее сложных аспектов проектирования жидкостного контура. Использование чистой дистиллированной или деионизированной воды, несмотря на ее эталонные термодинамические характеристики (максимальную теплоемкость и минимальную вязкость), недопустимо в замкнутых системах из-за агрессивных электрохимических и биологических факторов разрушения. Промышленный хладагент представляет собой сбалансированную многокомпонентную суспензию или раствор.

Гальваническая коррозия и пассивация металлов

Главной химической угрозой для целостности гидродинамического тракта является гальваническая (электрохимическая) коррозия, возникающая при наличии разнородных металлов в контуре. Классическим и наиболее разрушительным сценарием является контакт медного водоблока и дешевого алюминиевого радиатора через электролит.

Любая, даже химически чистая вода (дистиллят), находясь в контуре, неизбежно абсорбирует углекислый газ из остатков воздуха в резервуаре, образуя слабую угольную кислоту, и растворяет микроскопические ионы металлов со стенок трубок, превращаясь в проводящий электролит. В этой среде медь (обладающая анодным индексом около -0.35 В) выступает в роли благородного катода, а алюминий (индекс около -0.95 В) становится активным жертвенным анодом. Разница потенциалов в 0.6 В запускает непрерывный процесс окислительно-восстановительной реакции. Алюминий стремительно окисляется и разрушается, выпадая в осадок в виде хлопьев гидроксида алюминия (). Эта белая гелеобразная субстанция циркулирует по контуру и за считанные недели или месяцы намертво цементирует микроканалы медного водоблока, полностью блокируя поток (flow restriction) и приводя к фатальному перегреву системы.

Для нейтрализации гальванических токов в теплоносители внедряются комплексные пакеты ингибиторов коррозии. Анодные ингибиторы (например, на основе силикатов или молибдатов) химически взаимодействуют с поверхностью металлов, формируя на их поверхности сверхтонкую (нанометровую) пассивирующую оксидную пленку, которая физически изолирует металл от электролита. Медь дополнительно защищается производными бензотриазола (BTA). В качестве базового раствора теплоносителя зачастую используется очищенная вода с добавлением этиленгликоля или пропиленгликоля (с концентрацией от 15 % до 35 %). Гликоли не только предотвращают замерзание контура (что критично для промышленных систем с выносными на улицу чиллерами), но и выступают в роли отличной смазки для керамического подшипника помпы. Обратной стороной медали является то, что добавление гликолей повышает кинематическую вязкость смеси и снижает ее удельную теплоемкость, что ведет к падению термодинамической эффективности хладагента на 5–15 % относительно чистой воды.

Биологическая защита и диэлектрические свойства хладагентов

Вторая серьезная проблема эксплуатации гидравлических контуров (особенно при использовании прозрачных трубок, пропускающих ультрафиолетовый спектр света) — микробиологическое загрязнение. Теплая водная среда (30–45 °C) является идеальным инкубатором для развития колоний одноклеточных водорослей, цианобактерий и грибков. Биологическая активность приводит к образованию слизистых биопленок на внутренних поверхностях водоблоков и радиаторов. Эти биопленки не только сужают проходное сечение, повышая гидравлическое сопротивление, но и являются превосходным теплоизолятором, критически снижая коэффициент теплопередачи. Для подавления флоры в состав жидкостей интегрируются промышленные биоциды широкого спектра действия (суперконцентраты на основе сульфата меди или хлоридных соединений).

В специализированном сегменте серверных D2C архитектур и иммерсионных (погружных) систем концепция охлаждения кардинально меняется. Здесь приоритетом является 100% безопасность ИТ-оборудования при потенциальных утечках. Для этого применяются исключительно диэлектрические жидкости, не проводящие электрический ток. К ним относятся синтетические фторуглероды (например, Engineered Fluids или линейка 3M Novec), а также высокоочищенные синтетические углеводородные масла. При разгерметизации такого контура жидкость просто стекает по работающим материнским платам без малейшего риска короткого замыкания (Short Circuit). Недостатком диэлектриков-жидкостей является их низкая удельная теплоемкость (в 1.5–2.5 раза ниже, чем у воды) и повышенная плотность, что требует проектирования специфических, сверхмощных насосных станций для обеспечения адекватного теплосъема.

Коммутационная арматура: фитинги и магистрали

Герметичность, надежность и гидравлическая проницаемость контура зависят от качества коммутационных узлов и выбранного типа магистралей (трубок). Соединение компонентов (водоблоков, помп, радиаторов) осуществляется через систему фитингов, базирующихся на международном стандарте резьбы G1/4". Герметизация резьбового соединения достигается за счет упругой деформации уплотнительных колец круглого сечения (O-ring). Кольца изготавливаются из синтетических полимеров: нитрильного каучука (NBR) или фторкаучука (Viton), которые обладают высочайшей стойкостью к химической деградации от контакта с гликолями и выдерживают длительный нагрев свыше 100 °C.

Выбор типа магистралей диктует архитектуру применяемых фитингов и эксплуатационные характеристики системы:

1. Компрессионные фитинги для гибких шлангов (Soft Tubing): Конструкция состоит из внутреннего штуцера типа "елочка" (barb), на который с натягом надевается эластичный шланг, и внешней прижимной (накидной) гайки, которая компрессионно обжимает шланг снаружи, исключая срыв под давлением.

• Прозрачные шланги (PVC - Поливинилхлорид): Наиболее распространены ввиду дешевизны и эстетики, однако имеют критический инженерный износ. При длительном контакте с теплой водой из структуры ПВХ вымывается пластификатор (обычно диоктилфталат). Вымытый пластификатор оседает на ребрах микроканалов водоблока в виде липкого белого налета (plasticizer leaching), требуя сложной химической промывки.

• Шланги промышленного класса (EPDM-резина): Этиленпропиленовый каучук матового черного цвета. Является абсолютным стандартом для серверных и безотказных рабочих станций. EPDM не содержит вымываемых пластификаторов, обладает нулевой газопроницаемостью (жидкость не испаряется) и выдерживает рабочие температуры до 120 °C. Системы на EPDM-шлангах способны работать без обслуживания годами (концепция Zero Maintenance Tubing).

1. Цанговые фитинги для жестких трубок (Hardline Tubing): Применяются для создания контуров со строгой геометрической трассировкой. Трубка интегрируется внутрь фитинга и герметизируется системой из 2-3 внутренних уплотнительных колец, которые обжимаются внешней гайкой.

• Полиэтилентерефталат-гликоль (PETG): Обладает высочайшей ударной вязкостью (не трескается) и легко гнется при нагревании промышленным феном. Однако PETG имеет низкую температуру стеклования (деформации). При нагреве теплоносителя выше 50–55 °C (что может произойти при отказе вентиляторов радиатора) концы PETG-трубок, зажатые в фитингах, размягчаются и сужаются под давлением уплотнительных колец, что мгновенно приводит к катастрофической разгерметизации контура (blow-out) и выбросу жидкости под давлением помпы в корпус.

• Акрил (PMMA - Полиметилметакрилат): Кристально прозрачный полимер. Выдерживает температуры до 85–90 °C без потери геометрии. Акрил является стандартом для надежных hardline-сборок, несмотря на то, что материал более хрупок, сложен в резке и требует прецизионного соблюдения температурных режимов при гибке во избежание микропузырьков. Для промышленных инсталляций также используются металлические трубки (медь, латунь, нержавеющая сталь 316), гнутые на трубогибочных станках.

При проектировании трассировки (routing) гидравлической сети инженер должен стремиться к минимизации использования угловых адаптеров-фитингов (разветвителей на 90 и 45 градусов). Каждое резкое изменение вектора потока внутри узкого канала фитинга вносит значительное локальное гидродинамическое сопротивление. В месте изгиба возникают вихревые турбулентности, снижающие эффективное проходное сечение. В сверхсложных контурах с обилием угловых соединений падение напора (pressure drop) может оказаться настолько существенным, что потребует интеграции второго насоса (Dual Pump setup) для поддержания турбулентного режима течения в водоблоках.

Инженерия термоинтерфейсов: передаточное звено

Независимо от термодинамического совершенства спроектированной системы жидкостного охлаждения, критическим «бутылочным горлышком» (узким местом) теплопередачи остается граница раздела сред: переход от теплораспределительной крышки процессора к никелированной подошве водоблока.

На микроскопическом уровне, сколь бы идеально отполированными ни казались металлические поверхности, они обладают шероховатостью, микроцарапинами и концентрическими бороздами от фрезы. При прижиме поверхностей друг к другу реальная площадь их физического (атомного) соприкосновения составляет не более 5–15 % от геометрической площади контакта. Оставшиеся микрокаверны и зазоры заполняются атмосферным воздухом. Воздух обладает катастрофически низким коэффициентом теплопроводности (около 0.024 Вт/(м·К)), выступая в роли мощного термического изолятора.

Термоинтерфейсные материалы (TIM — Thermal Interface Material) предназначены для полного вытеснения воздуха из микрокаверн и создания непрерывного теплопроводящего моста. Выбор конкретного типа TIM кардинально влияет на итоговую производительность системы.

• Классические термопасты (Thermal Grease): Представляют собой коллоидные суспензии, где базой (матрицей) служит силиконовое или синтетическое полиэфирное масло, а в качестве дисперсного наполнителя выступают микрочастицы с высокой теплопроводностью (оксид алюминия, нитрид алюминия, оксид цинка, нитрид бора, реже — микрочастицы серебра). Качественные полимерные термопасты обеспечивают коэффициент теплопроводности в диапазоне 8–14 Вт/(м·К). Их главный инженерный недостаток — деградация матрицы с течением времени. Из-за постоянных циклов нагрева и остывания, сопровождающихся разным коэффициентом температурного расширения процессора и водоблока, возникает эффект выталкивания (pump-out effect). Термопаста буквально выдавливается за пределы крышки чипа, а в освободившиеся каверны возвращается воздух. Это требует переборки и замены термоинтерфейса каждые 1–2 года.

• Жидкометаллические термоинтерфейсы (Liquid Metal): Это эвтектические сплавы на основе индия, галлия и олова (классический пример — галинстан), которые остаются в жидком агрегатном состоянии при комнатной температуре. Жидкий металл обеспечивает феноменальную теплопроводность, достигающую 73–80 Вт/(м·К), поскольку тепло передается не через полимерную матрицу с вкраплениями, а через сплошную металлическую кристаллическую решетку. Применение жидкого металла снижает температуру процессора в пике на 7–15 °C по сравнению с лучшими пастами. Однако внедрение таких составов сопряжено с рисками: сплав является электрическим проводником (любая микрокапля, попавшая на SMD-компоненты платы, вызывает мгновенное короткое замыкание) и химически сверхагрессивен. Галлий вступает в реакцию с алюминием, образуя амальгаму, которая превращает прочный радиатор в рассыпающийся порошок за считанные дни. Кроме того, галлий медленно диффундирует внутрь медной подошвы (образуя интерметаллиды), что требует строгого использования высококачественных никелированных водоблоков и периодического обновления слоя в первый год эксплуатации.

• Материалы с фазовым переходом (Phase Change Materials - PCM): Инновационное решение для высокопроизводительных систем, изначально разработанное для промышленной электроники и ноутбуков. При комнатной температуре PCM (например, Honeywell PTM7950) представляет собой твердый полимерный лист (термопрокладку), который удобно монтировать. При достижении температуры активации (обычно 45–50 °C) материал совершает фазовый переход в квази-жидкое состояние. Перейдя в расплав, PCM под давлением крепления заполняет микрокаверны на уровне, сопоставимом с качественной термопастой (теплопроводность достигает 8.5 Вт/(м·К)). Фундаментальное преимущество PCM заключается в абсолютной устойчивости к эффекту выдавливания (pump-out) и высыханию, что обеспечивает неизменные тепловые характеристики на протяжении 5 и более лет без необходимости технического обслуживания.

• Силиконовые термопрокладки (Thermal Pads): Применяются исключительно для отвода тепла от компонентов с менее критичной плотностью теплового потока: силовых ключей подсистемы питания материнской платы (VRM Mosfets) и микросхем видеопамяти графических ускорителей. Прокладки компенсируют значительные (до 2–3 мм) и неравномерные зазоры между чипами и единым основанием фулл-кавер (full-cover) водоблока видеокарты. При сборке контура критически важно соблюдать микрометрическую точность при выборе толщины термопрокладок. Превышение толщины на 0.5 мм не позволит водоблоку лечь на основной графический чип, оставив воздушный зазор, а недостаточная толщина приведет к перегреву фаз питания, что вызовет срабатывание защитного троттлинга.

Системы управления, телеметрия и техническое обслуживание

Долговечность и отказоустойчивость системы жидкостного охлаждения обеспечиваются внедрением аппаратно-программных комплексов телеметрии и строгим соблюдением регламентов технического обслуживания. Замкнутый контур — это динамическая гидродинамическая среда, требующая прецизионного контроля.

Датчики телеметрии и PID-регулирование

Современные контроллеры управления СЖО (интегрированные на серверных материнских платах или реализованные в виде дискретных хабов управления) агрегируют данные с множества сенсоров. Критическим узлом контроля является расходомер (Flow meter) на основе импеллера с магнитом и датчиком Холла или ультразвукового сенсора. Он регистрирует объемный расход хладагента (в литрах в час) в реальном времени. Падение расхода при неизменных оборотах ШИМ-контроллера помпы является безошибочным маркером гидродинамических проблем: образования газовой пробки (кавитации), физического засорения микроканалов водоблока осадком или прогрессирующей механической деградации подшипника насоса.

Помимо расходомеров, в контур интегрируются врезные датчики температуры (Inline Temperature Sensors) стандарта G1/4", представляющие собой термисторы с отрицательным температурным коэффициентом (NTC, обычно номиналом 10 кОм при 25 °C). Температура самого теплоносителя — единственный физически корректный параметр для настройки алгоритмов вращения вентиляторов на радиаторах. Настройка кривой вентиляторов, базирующаяся на температуре ядра процессора (которая в многоядерных чипах прыгает на 20–30 °C за секунду в зависимости от нагрузки), приведет к постоянным раздражающим завываниям роторов. Использование PID-контроллера (пропорционально-интегрально-дифференцирующего регулятора), привязанного к температуре медленно нагревающейся жидкости, гарантирует акустический комфорт: вентиляторы будут плавно повышать обороты только тогда, когда вода действительно аккумулирует тепловой избыток.

Процедуры деаэрации (Bleeding Air)

На этапе ввода в эксплуатацию (заправки контура) приоритетной задачей является деаэрация — полное удаление пузырьков воздуха из магистралей. Воздух, захваченный потоком и попавший в насосную камеру центробежной помпы, вызывает кавитацию — вскипание жидкости в зоне низкого давления с последующим схлопыванием пузырьков на лопастях крыльчатки. Кавитация генерирует разрушительные микрогидроудары, вызывая эрозию пластика крыльчатки, сильный акустический скрежет и катастрофический перегрев керамического вала, лишенного жидкой смазки. Деаэрация осуществляется с использованием расширительного резервуара, который должен монтироваться строго выше впускного (inlet) патрубка помпы, обеспечивая положительный кавитационный запас (NPSH - Net Positive Suction Head). Стравливание воздуха достигается путем циклических запусков помпы на 100 % мощности с изменением углов наклона всего шасси, что заставляет застрявшие в радиаторах пузыри выходить в верхнюю точку резервуара.

Химическая промывка и регламентная замена

Для промышленных и сложных модульных систем технический регламент диктует замену рабочего тела (хладагента) каждые 12–24 месяца. Это обусловлено истощением пакета антикоррозийных присадок и биоцидов. Особенно строго этот регламент соблюдается при использовании сложных эстетических пастельных (непрозрачных) теплоносителей, содержащих наночастицы титана или оксида цинка, которые со временем имеют тенденцию к коагуляции и выпадению в плотный осадок.

Перед заливкой новой жидкости контур подвергается двухступенчатой химической промывке (Flushing). Первая стадия включает циркуляцию раствора на основе слабых органических кислот (например, лимонной или уксусной в безопасных концентрациях), что позволяет растворить минеральные отложения, окислы меди и остатки биопленок. Вторая фаза заключается в циркуляции нейтрализатора кислотности и последующем многократном (от 3 до 5 циклов) проливе системы сверхчистой деионизированной водой (с удельным сопротивлением не менее 1 МОм·см) для удаления всех следов химии. Игнорирование этапа промывки приведет к тому, что новая порция дорогостоящего хладагента мгновенно потеряет свои антикоррозийные свойства, вступив в реакцию с остатками загрязнений.

Заключение

Инженерное проектирование, расчет и интеграция систем жидкостного охлаждения не являются тривиальной процедурой монтажа компонентов. Построение эффективного контура представляет собой многокритериальную физико-математическую задачу, базирующуюся на глубоком понимании законов термодинамики, гидродинамического профилирования потоков и прикладного материаловедения. По мере роста плотности тепловыделения полупроводниковых структур применение кастомных гидравлических контуров и переход корпоративного сегмента на архитектуры Direct-to-Chip (D2C) становятся безальтернативным вектором развития вычислительной техники. Лишь грамотно спроектированная СЖО способна гарантировать удержание термического баланса кристалла в рамках строгих спецификаций без деградации производительности (троттлинга), обеспечивая при этом недостижимый для воздушных кулеров уровень акустического комфорта и эксплуатационной надежности всей инфраструктуры.

Технический аудит и экспертная оценка: Сергей Коваль.
