Технический аудит и инженерный анализ интегрированных аудиоподсистем современных материнских плат

Введение в архитектуру интегрированных смешанных систем

Эволюция интегрированных аудиорешений на материнских платах демонстрирует последовательный и закономерный переход от базовых кодеков стандарта AC'97 к высокоинтегрированным подсистемам смешанного типа (Mixed-Signal Subsystems), сопоставимым по своим техническим и метрологическим характеристикам с дискретными устройствами захвата и воспроизведения звука начального и среднего ценового позиционирования. На современной компонентной базе аудиотракт перестал рассматриваться инженерами как изолированный и второстепенный узел; его проектирование требует комплексного макроархитектурного подхода. Данный подход обязывает учитывать сложнейшую маршрутизацию высокочастотных цифровых сигналов, управление многофазным электропитанием и жесткую минимизацию электромагнитных помех (ЭМП/EMI) внутри предельно плотно скомпонованного пространства многослойной печатной платы.

Фундаментальный анализ аппаратных спецификаций платформ корпоративного и HEDT (High-End Desktop) классов выявляет три ключевых макрофактора, детерминирующих итоговую точность звуковоспроизведения и аналого-цифрового преобразования. Первым фактором является класс применяемого кремниевого кристалла, выступающего в роли основного аудиокодека. Вторым фактором выступает качество аналоговой обвязки, включающей прецизионные цифро-аналоговые преобразователи (ЦАП), дискретные операционные усилители (ОУ) с высокой скоростью нарастания выходного напряжения и специализированные фильтрующие емкости. Третьим, и зачастую наиболее критичным фактором, является физическая реализация топологии печатной платы (PCB Layout). Аналитика показывает, что паспортные спецификации самих интегрированных кодеков крайне редко отражают реальную эксплуатационную картину из-за неизбежного влияния паразитных емкостных и индуктивных наводок от мощных импульсных подсистем питания (Voltage Regulator Module — VRM) и высокоскоростных интерфейсов обмена данными.

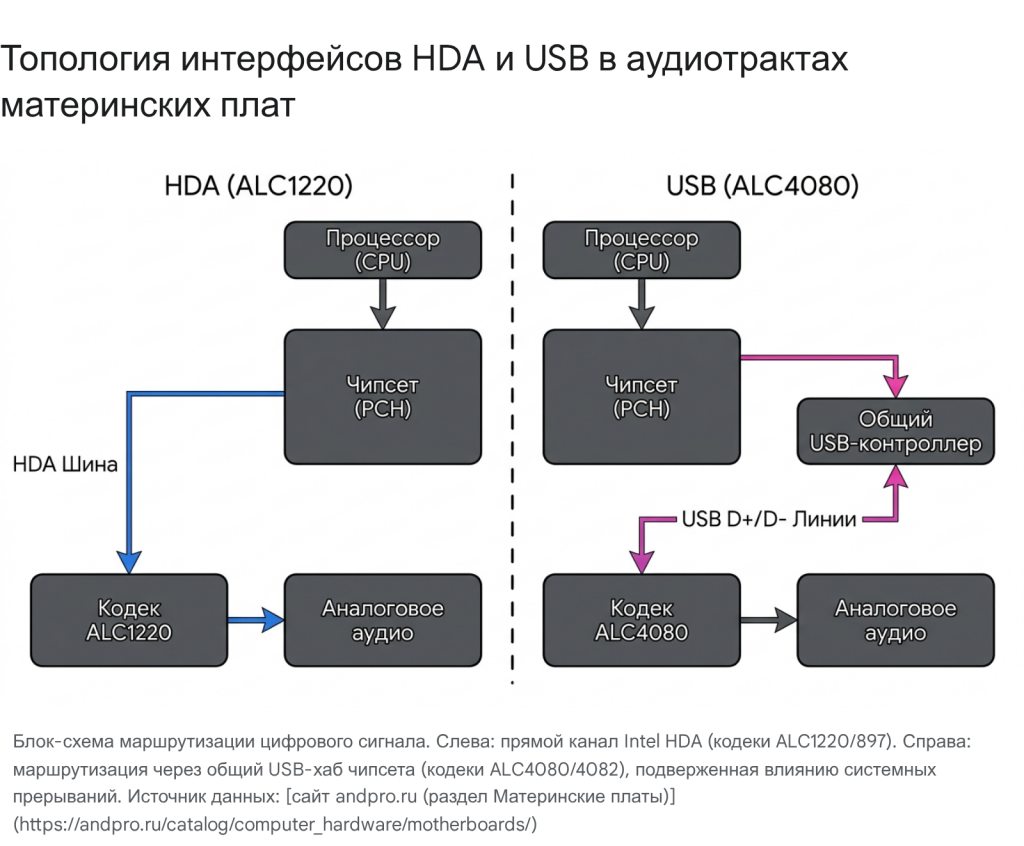

1. Топология интерфейсов передачи цифровых данных: HDA против архитектуры USB

Базовым архитектурным отличием между поколениями интегрированных аудиоподсистем является метод организации связи между центральным процессором или чипсетом (Platform Controller Hub — PCH) и самим контроллером аудиокодека. В актуальной схемотехнической практике применяются два фундаментально различающихся стандарта, каждый из которых налагает свои технические ограничения и обладает уникальным профилем аппаратных прерываний.

1.1. Аппаратный протокол Intel High Definition Audio (HDA)

Интерфейс Intel HDA, внедренный корпорацией Intel в качестве индустриального стандарта на замену устаревшей шине AC-Link, на протяжении длительного времени оставался доминирующей и наиболее надежной магистралью для маршрутизации аудиоданных. Микросхемы серий Realtek ALC892, ALC897, а также флагманский ALC1220 используют для коммуникации именно этот стандарт. На физическом уровне HDA представляет собой выделенную синхронную шину, оперирующую отдельными линиями тактирования (BCLK, работающая на частоте 24 МГц), синхронизации кадров (SYNC) и мультиплексированными линиями передачи данных (SDATA_OUT для воспроизведения и SDATA_IN для записи).

Ключевым инженерным преимуществом спецификации HDA является ее глубокая и прямая интеграция в контроллер ввода-вывода (южный мост) материнской платы, что обеспечивает организацию обмена данными посредством прямого доступа к памяти (Direct Memory Access — DMA). Механизм DMA формирует кольцевые буферы (Ring Buffers) в оперативной памяти системы, к которым аудиоконтроллер обращается по жестко детерминированному расписанию. Это гарантирует минимальные задержки (latency) на уровне распределения аппаратных прерываний (IRQ). Поскольку шина HDA физически и логически изолирована от контроллеров периферийных устройств общего назначения, транслируемый аудиопоток не вступает в конкуренцию за разделяемую пропускную способность. Такая архитектура обеспечивает непрерывность буферизации сэмплов даже при критических стресс-нагрузках на планировщик задач центрального процессора, полностью исключая феномен опустошения буфера (Buffer Underrun).

1.2. Миграция к архитектуре USB Audio Class 2.0

С переходом индустрии на флагманские чипсеты, предназначенные для обслуживания микропроцессорных архитектур последних поколений (в частности, платформ Intel LGA1700 и AMD AM5), вендоры материнских плат инициировали масштабную миграцию на кодеки нового поколения — серии ALC4080 и ALC4082. Фундаментальным технологическим сдвигом в данных микросхемах является полный отказ от физической шины HDA в пользу внутреннего интерфейса Universal Serial Bus (USB). В данной топологии аудиочип подключается к интегрированному USB-концентратору чипсета посредством стандартных дифференциальных линий связи D+ и D-.

Данное инженерное решение было продиктовано острой необходимостью высвобождения ограниченного числа линий интерфейсов HDA и PCIe в кристалле чипсета для нужд масштабирования портов высокоскоростных твердотельных накопителей (NVMe) и контроллеров Thunderbolt/USB4. Спецификация USB Audio Class 2.0 математически позволяет транслировать аудиопотоки с экстремально высокой разрядностью (до 32 бит) и частотой дискретизации (до 384 кГц). Однако этот переход интегрировал в архитектуру аудиоподсистемы критическую программно-аппаратную уязвимость: тотальную зависимость от стека USB-драйверов операционной системы и механизма общих системных прерываний. Изохронная передача данных, применяемая в USB для потокового аудио, структурно менее устойчива к пиковым задержкам отложенного вызова процедур по сравнению с детерминированным DMA-доступом шины HDA.

2. Глубокий анализ спецификаций аудиокодеков Realtek

Исторически сложившаяся монополия компании Realtek Semiconductor в сегменте кодеков интегрированного звука привела к формированию жестко структурированной номенклатурной иерархии микросхем. Эта иерархия де-факто разделяет современные материнские платы на классы в строгой зависимости от их целевого позиционирования. Комплексная инженерная оценка возможностей каждого кремниевого кристалла требует скрупулезного анализа не только его цифровой интерфейсной части, но и встроенных аналоговых цепей — фильтров, модуляторов и выходных буферов.

2.1. Интегральные решения базового уровня: Realtek ALC892 и ALC897

Кремниевые кодеки серии ALC897, являющиеся прямой инженерной эволюцией широко распространенного чипа ALC892, формируют аппаратную базу для подавляющего большинства материнских плат начального и среднего ценового позиционирования. С точки зрения внутренней топологии кристалла, ALC897 представляет собой глубоко оптимизированную, но морально устаревшую архитектуру, спроектированную с упором на минимизацию себестоимости производства и снижение тепловыделения.

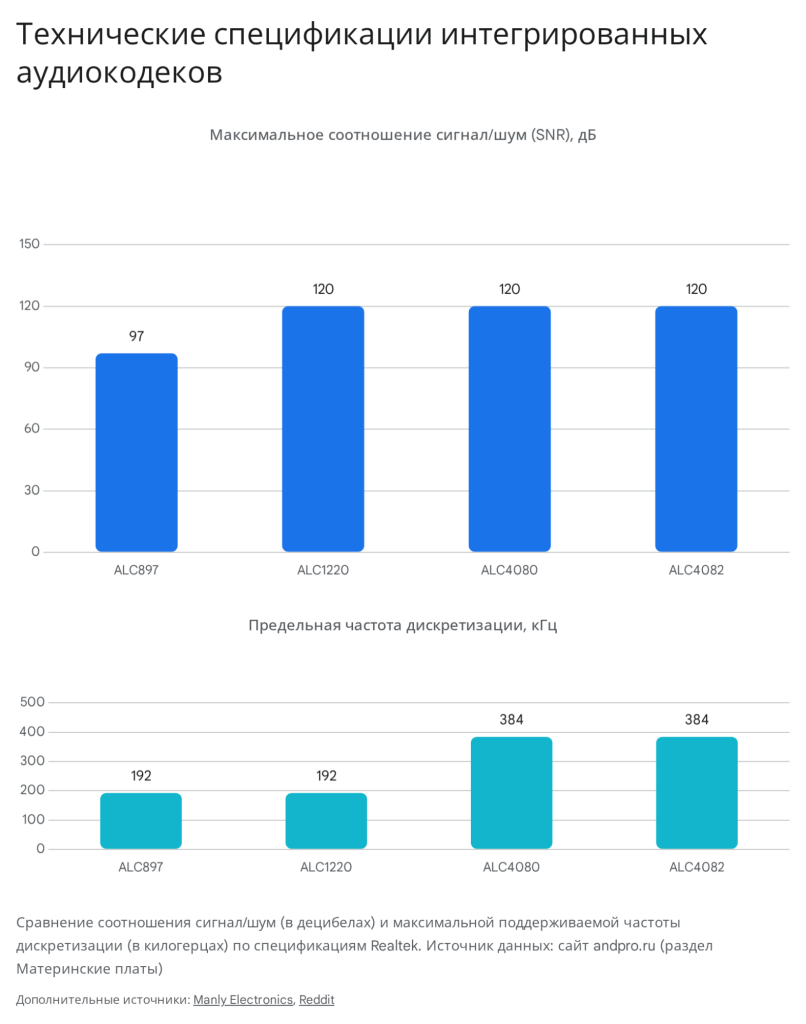

Ключевые технические характеристики кодеков базового уровня систематизированы в сравнительной таблице ниже.

Параметр спецификации	Realtek ALC897 / ALC892	Инженерная интерпретация и ограничения	Источник данных (Каталог)
Отношение сигнал/шум (SNR) ЦАП	97 дБ	Перекрывает динамический диапазон 16-битного квантования (96 дБ). Вносит квантовый шум при воспроизведении 24-битного студийного материала.	сайт andpro.ru
Максимальная частота дискретизации	192 кГц (Теоретическая)	Ограничена качеством интегрированных цифровых фильтров передискретизации.	сайт andpro.ru
Интегрированный усилительный тракт	Низковольтный выходной буфер	Не способен обеспечить достаточный размах напряжения для высокоомных наушников (свыше 150 Ом). Высокая вероятность клиппинга (среза пиков).	сайт andpro.ru
Гармонические искажения (THD)	Повышенные значения на высоких амплитудах	Рост интермодуляционных искажений при воспроизведении плотного частотного спектра из-за нелинейности выходных транзисторов.	сайт andpro.ru

Несмотря на весьма скромные по современным меркам метрологические характеристики, аппаратная реализация микросхемы ALC897, опирающаяся на выделенную шину HDA, обеспечивает беспрецедентно высокую стабильность работы драйверов. В системах на базе данного кодека практически полностью отсутствует проблематика с прерываниями аудиопотока, свойственная более дорогим USB-кодекам. Для корпоративных рабочих станций, серверов начального уровня и базовых офисных систем данное техническое решение остается не только приемлемым, но и наиболее прагматичным.

2.2. Стандарт индустрии премиального сегмента: Realtek ALC1220 (S1220A)

Внедрение в производство микросхемы ALC1220 ознаменовало качественный скачок в развитии интегрированного звука, приблизив его характеристики к дискретным решениям. Данный кристалл устанавливается на печатные платы энтузиастского и премиального сегментов. Многие производители комплектующих интегрируют кастомизированные версии данного чипа (наиболее известна модификация S1220A). Различия между базовым ALC1220 и S1220A заключаются преимущественно в микрокоде, расширенных программ лицензиях на использование алгоритмов пространственного звучания и незначительных изменениях в обвязке контактов ввода-вывода (GPIO).

Архитектура ALC1220 принципиально отличается от предшественников. Кодек оснащен усовершенствованными многоуровневыми дельта-сигма модуляторами, выступающими в роли цифро-аналоговых преобразователей, что позволяет достичь паспортного соотношения сигнал/шум (SNR) на уровне 120 дБ для линейного выхода. Данный показатель обеспечивает теоретический запас динамического диапазона, достаточный для работы с аудиоформатами высокой четкости (24-бит / 192 кГц).

Важнейшей схемотехнической особенностью ALC1220 является наличие двух независимых цифро-аналоговых преобразователей (архитектура Dual DAC). Это инженерное решение позволяет операционной системе выводить физически разные аудиопотоки на разъемы задней панели материнской платы и коннекторы фронтальной панели корпуса компьютера (Front Panel Header) одновременно, исключая необходимость программного микширования и пересчета сэмплов ядром ОС. Кроме того, интегрированный усилитель кодека оснащен схемой автоматического определения импеданса (Smart Amp), которая корректирует коэффициент усиления (Gain) в зависимости от сопротивления подключенной нагрузки, предотвращая перегрузку выходного каскада.

2.3. Флагманская архитектура на базе интерфейса USB: Realtek ALC4080 и ALC4082

На современных топовых платформах (чипсеты серий X670E, Z790) доминирующим решением стали кодеки семейства ALC4080 и ALC4082. Как было детально рассмотрено в разделе топологии шин, главным отличием этих микросхем является наличие интегрированного PHY-контроллера USB 2.0 вместо традиционного HDA-интерфейса. С точки зрения обработки звука, цифровая DSP-часть и аналоговые каскады этих кодеков базируются на кремниевом ядре ALC1220, перенося в новую обертку все его достоинства в части конвертации сигнала.

Внедрение USB-интерфейса позволило расширить формальные спецификации контроллера. Чипы серии 4000 получили нативную поддержку сверхвысокой частоты дискретизации (до 384 кГц) и разрядности квантования в 32 бита, а также аппаратные блоки декодирования однобитного формата DSD (Direct Stream Digital).

С инженерной и физической точек зрения, обработка 32-битного аудиопотока в условиях интегрированной материнской платы является избыточной. Теоретический динамический диапазон 32-битного сигнала составляет 192 дБ. Однако фундаментальные физические ограничения, в частности тепловой шум Джонсона-Найквиста в резистивных компонентах обвязки и флуктуационные шумы в полупроводниках, формируют шумовую полку, которая физически не может опуститься ниже -130 дБ при комнатной температуре. Таким образом, младшие 8-10 бит в 32-битном слове всегда содержат исключительно математический нуль или оцифрованный тепловой шум аналогового тракта, не неся никакой полезной акустической информации.

3. Компонентная аналоговая обвязка: Дискретные ЦАП, ОУ и реактивные элементы

Кристалл аудиокодека, каким бы совершенным он ни был с математической точки зрения, задает лишь теоретический верхний предел метрик качества. В реальных условиях схемотехническая реализация (implementation) аналогового тракта, так называемого Analog Front-End (AFE), играет решающую, доминирующую роль. Электрический сигнал подвергается деградации при прохождении через разделительные фильтры, каскады усиления напряжения и тока, а также через физические контактные площадки разъемов.

3.1. Интеграция высокоточных дискретных преобразователей (ЦАП)

При проектировании материнских плат верхнего ценового диапазона, инженеры принимают обоснованное решение об отказе от использования встроенных в кодек (например, в ALC4082) блоков цифро-аналогового преобразования. В таких топологиях микросхема Realtek переводится в режим сквозной передачи цифрового потока, выполняя исключительно функции I2S-моста (Inter-IC Sound) или цифрового сигнального процессора (DSP) для расчета пространственных эффектов. Задача конвертации бинарного кода в аналоговые колебания делегируется выделенному кремниевому чипу аудиофильского класса.

Индустриальным стандартом для таких реализаций стало применение микросхем семейства SABRE от компании ESS Technology, в частности модели ES9218 или ее производных. Архитектура ESS опирается на запатентованную топологию HyperStream, которая, в комбинации с аппаратным блоком подавления временного джиттера (Time Domain Jitter Eliminator), позволяет добиться выдающихся результатов. Джиттер — фазовое дрожание тактового сигнала, приводящее к смещению моментов преобразования сэмплов во времени — является главным врагом цифрового аудио, порождая специфические жесткие высокочастотные гармоники. Дискретный ЦАП ESS синхронизируется от отдельного прецизионного кварцевого осциллятора (TCXO), полностью отвязывая процесс конвертации от нестабильных тактовых генераторов материнской платы. В результате динамический диапазон тракта расширяется до 125 дБ и более, а показатель гармонических искажений (THD+N) снижается до величин порядка -114 дБ.

3.2. Роль дискретных операционных усилителей (ОУ)

Выходной каскад интегрированной системы несет прямую ответственность за согласование источника сигнала с комплексным (реактивным) импедансом нагрузки — катушками динамиков наушников или входными каскадами активной акустики. Интегрированные в бюджетные кодеки выходные буферы обладают крайне ограниченным запасом по току (Output Current Capability). При подключении изодинамических наушников или динамических излучателей с низким сопротивлением (менее 32 Ом) происходит просадка напряжения на выходе, что ведет к жесткому нелинейному клиппингу (ограничению амплитуды) сигнала и экспоненциальному росту искажений.

Для преодоления этого физического барьера инженеры интегрируют в аудиотракт дискретные операционные усилители (ОУ), производимые специализированными полупроводниковыми компаниями, такими как Texas Instruments (серии Burr-Brown) или Savitech. Применение таких компонентов обеспечивает высокую скорость нарастания выходного напряжения (Slew Rate), необходимую для корректной отработки быстрых транзиентов (например, ударов малого барабана).

Важнейшей метрологической характеристикой ОУ в аудиотракте является выходное сопротивление каскада (Output Impedance). Схемотехника, пренебрегающая этим параметром, демонстрирует недопустимо высокое выходное сопротивление. Согласно законам электротехники, соотношение импеданса наушников к выходному сопротивлению усилителя формирует коэффициент демпфирования (Damping Factor). Низкий Damping Factor означает, что усилитель теряет электромагнитный контроль над обратным ходом мембраны наушника. В акустическом спектре это выражается в гудящем, неконтролируемом резонансе на низких частотах и непредсказуемом искривлении амплитудно-частотной характеристики (АЧХ) всей системы. Применение качественных дискретных ОУ позволяет снизить выходное сопротивление тракта до величин менее 1 Ом, обеспечивая идеальное демпфирование.

3.3. Реактивные компоненты: спецификации специализированных конденсаторов

Разделительные (coupling) конденсаторы выполняют фундаментальную задачу в цепях звуковоспроизведения: они блокируют прохождение постоянной составляющей тока (DC offset) на выходные разъемы, защищая катушки динамиков от выгорания, при этом беспрепятственно пропуская полезный сигнал переменного тока.

Использование стандартных многослойных керамических конденсаторов (MLCC) или твердотельных полимерных емкостей, которые массово и оправданно применяются в силовых цепях (VRM) системной платы, в аналоговом аудиотракте категорически запрещено нормами инженерной культуры. MLCC-конденсаторы, особенно на базе диэлектриков X7R/Y5V, обладают выраженным пьезоэлектрическим эффектом. Они способны физически преобразовывать вибрации кулеров системного блока в паразитные электрические сигналы (микрофонный эффект), а также искажать проходящий сигнал из-за явления диэлектрической абсорбции (эффект памяти диэлектрика) и нелинейной зависимости емкости от приложенного напряжения.

В связи с этим в качественных реализациях интегрированного звука применяются исключительно специализированные электролитические жидкостные конденсаторы. Индустриальным эталоном в данной области являются компоненты японской корпорации Nichicon, в частности премиальная линейка Fine Gold (FG) из серии MUSE.

Характеристика конденсаторов Nichicon FG	Значение / Описание	Инженерное влияние на аудиотракт	Источник данных (Каталог)
Диапазон номинального напряжения	От 6.3 В до 100 В	Позволяет использовать компоненты в каскадах с повышенным размахом напряжения после ОУ.	сайт andpro.ru
Материал проводников и сепаратора	Бескислородная медь (OFC), спец. целлюлоза	Радикальное снижение эквивалентного последовательного сопротивления (ESR) и индуктивности (ESL).	сайт andpro.ru
Влияние на амплитудно-частотную характеристику	Минимизация фазовых сдвигов	Предотвращает спад (срез) АЧХ в басовом регистре. Обеспечивает линейность фазы на высоких частотах без паразитных резонансов.	сайт andpro.ru
Экологический комплаенс	Стандарт RoHS 2011/65/EU	Исключение свинца и других вредных примесей из техпроцесса без ущерба для паяемости выводов.	сайт andpro.ru

Химический состав электролита и особая технология травления алюминиевой фольги в конденсаторах Nichicon FG позволяют минимизировать потери энергии на поляризацию диэлектрика при прохождении звуковых волн сложной формы.

4. Электромагнитная совместимость (ЭМС) и физическая топология печатной платы

Аудиоподсистема вынуждена функционировать в экстремально неблагоприятных условиях: она интегрирована на одну многослойную текстолитовую подложку с мощнейшими источниками электромагнитных полей. Центральный процессор, высокоскоростные дифференциальные пары слотов PCI-Express (передающие данные на частотах в десятки гигагерц) и, самое главное, подсистема питания VRM (Voltage Regulator Module) генерируют интенсивный спектр как кондуктивных (передающихся по проводникам), так и индуктивных (излучаемых в эфир) помех. Высокочастотные импульсные преобразователи напряжения, такие как сборки DrMOS или Smart Power Stage (SPS), работают на частотах переключения от 300 до 800 кГц. Их гармоники способны беспрепятственно наводиться на чувствительные аналоговые дорожки аудиотракта, маскируя микродинамику звука.

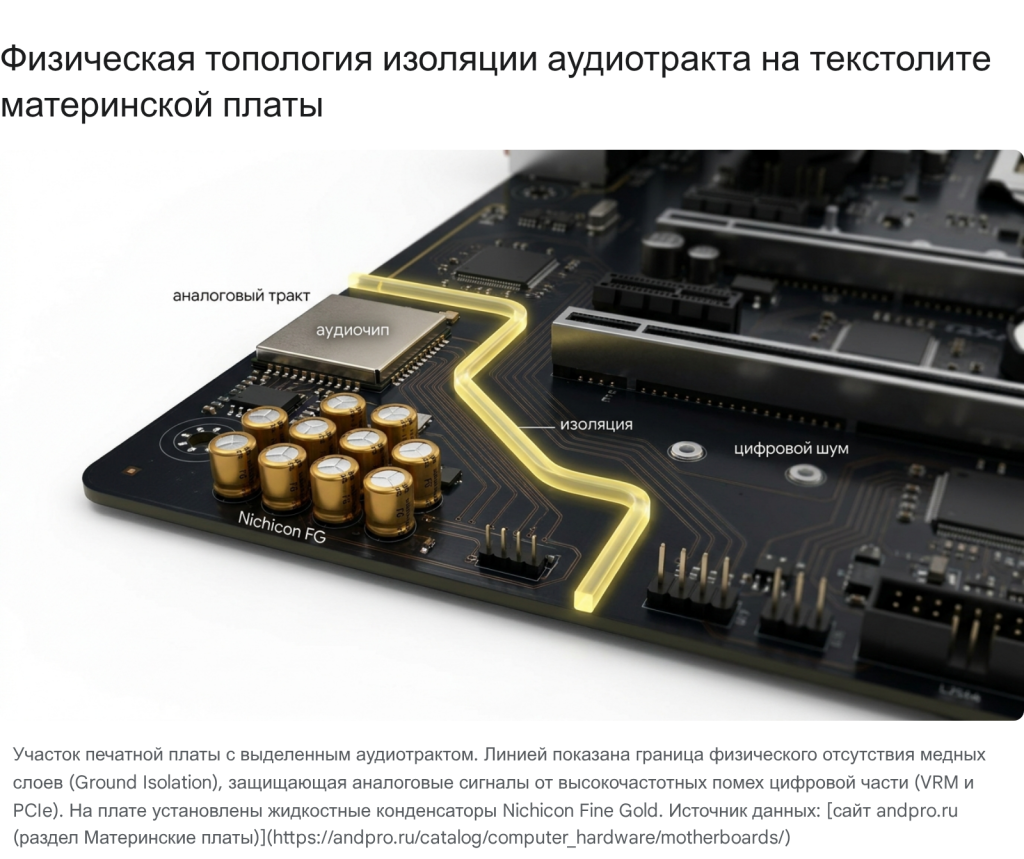

4.1. Изоляция аналогового тракта (Ground Isolation & Shielding)

Для радикального снижения перекрестных наводок (Crosstalk) и интерференции инженеры-топологи применяют комплексные методы пространственного и гальванического разделения. Исторически сложившимся стандартом стало размещение всех компонентов аудиосистемы в левом нижнем секторе материнской платы, на максимальном физическом удалении от сокета ЦП и силовых ключей VRM.

Обязательным технологическим требованием к процессу трассировки (Routing) современных плат является вытравливание медных полигонов по всем внутренним слоям печатной платы (которых в современных устройствах от 6 до 10) вокруг аудиосегмента. Образовавшийся физический зазор, не содержащий проводящего материала, создает так называемый разрыв земляного контура (Ground Loop Break). Эта изоляционная траншея, которую маркетологи часто подсвечивают светодиодами с обратной стороны текстолита, выполняет критически важную функцию: она препятствует протеканию высокочастотных возвратных токов от мощных цифровых узлов через сверхчувствительную аналоговую "землю" ЦАП и усилителей.

Кроме того, для минимизации взаимопроникновения каналов (Stereo Crosstalk), левый и правый каналы стереосигнала прокладываются (разводятся) инженерами по физически разным внутренним слоям (layers) многослойной печатной платы, разделенным изолирующим слоем препрега. Финальным штрихом в обеспечении ЭМС является установка клетки Фарадея (EMI Shield) — заземленного металлического кожуха, накрывающего микросхему кодека и защищающего кремниевый кристалл от радиочастотных помех (RF Interference), излучаемых дросселями видеокарты.

4.2. Влияние стабильности подсистемы питания (VRM) на уровень шума

Импульсный характер потребления тока современными процессорами приводит к возникновению пульсаций (Ripple Voltage) на силовых шинах системной платы (линии +12V и +5V). Эти колебания напряжения, если они не подавлены на входе в аудиотракт, напрямую модулируют питание операционных усилителей и ЦАП.

Критическим параметром любого ОУ является коэффициент подавления пульсаций питания (Power Supply Rejection Ratio — PSRR). Если PSRR недостаточен, или если пульсации питания имеют слишком высокую амплитуду на высоких частотах, высокочастотный "звон" от переключения фаз VRM проникает в сигнальный тракт и суммируется со звуковым сигналом. Для предотвращения этого явления, в премиальных реализациях используются специализированные линейные стабилизаторы напряжения с малым падением (LDO — Low-Dropout Regulators). Эти дискретные регуляторы преобразуют загрязненное и нестабильное системное напряжение в кристально чистые линии 3.3 В и 5 В исключительно для нужд аудиочипа. Именно наличие каскадов LDO-фильтрации отличает высококачественные имплементации от бюджетных сборок на базе идентичного кремния.

5. Программно-аппаратные коллизии: Проблематика интерфейса USB и DPC Latency

Широкомасштабная имплементация высокопроизводительных микросхем семейства ALC4080 и ALC4082, изначально задуманная как эволюционный шаг, на практике выявила серьезную инженерную уязвимость, связанную с самой архитектурой обмена данными по шине USB на уровне ядра ОС. Переход от парадигмы HDA к USB-мостам сопровождался статистически значимым увеличением числа рекламаций от профессиональных пользователей на звуковые артефакты: нерегулярные щелчки, высокочастотный треск и микропрерывания потока (crackling / popping).

5.1. Физическая природа задержек DPC

Задержки отложенного вызова процедур (Deferred Procedure Call — DPC) представляют собой фундаментальный механизм в архитектуре ядер операционных систем семейства Windows, предназначенный для приоритизации обработки аппаратных прерываний (IRQ). Когда драйвер устройства с высоким приоритетом (например, массивный драйвер графического ядра, контроллер Ethernet 2.5GbE или адаптер Wi-Fi) захватывает процессорное время на уровне Ring 0 для обработки своего пакета данных, обслуживание остальных потоков, включая изохронные передачи USB-аудио, принудительно ставится планировщиком на паузу.

Кардинальное отличие HDA от USB заключается в контроле буфера. Контроллер HDA, обладая DMA-доступом, работает с достаточно большими кольцевыми буферами в оперативной памяти автономно, без постоянного вовлечения центрального процессора в каждую транзакцию. Протокол USB Audio, напротив, функционирует на основе строгих микрокадров (Microframes), передаваемых каждые 125 микросекунд (в режиме High-Speed). Если длительность выполнения DPC-рутины драйвера видеокарты превышает размер текущего аудиобуфера, происходит катастрофическое опустошение буфера ЦАП (Buffer Underrun). В момент возобновления передачи данных цифро-аналоговый преобразователь получает мгновенный разрыв фазы и скачок амплитуды в выборке, что акустически воспроизводится динамиками как резкий щелчок.

5.2. Аппаратное, микрокодовое и программное взаимодействие

Инженерный аудит проблемы демонстрирует, что кодеки серии ALC4080 подвержены описанным артефактам вне зависимости от физического интерфейса вывода звука пользователем. Искажения фиксируются аппаратурой даже при использовании цифрового оптического выхода (интерфейс S/PDIF / TOSLINK). Техническое объяснение данного феномена кроется во внутренней маршрутизации чипа: оптический выход не имеет возможности обойти интегрированное ядро USB-контроллера микросхемы ALC4080. Любой цифровой аудиосигнал предварительно инкапсулируется драйвером в USB-пакеты, передается по шине от чипсета к кодеку, буферизируется, программно извлекается из полезной нагрузки пакета (Payload) и лишь затем направляется на генератор лазерного передатчика. Таким образом, главное преимущество оптики — полная гальваническая развязка и невосприимчивость к электрическим шумам земли — полностью нивелируется программным джиттером стека USB.

Объективные инструментальные замеры, проводимые с помощью специализированных средств диагностики ядра (LatencyMon), стабильно демонстрируют, что связки аппаратного обеспечения на базе определенных графических драйверов генерируют пиковые DPC-задержки, кратно превышающие допустимые нормы для USB-аудио. Внедрение обновлений микрокода (Firmware Update) производителями материнских плат способно увеличить размер внутреннего буфера кодека, однако это лишь маскирует симптом, не решая фундаментальную архитектурную уязвимость конкуренции за шину USB. В связи с этим, при проектировании вычислительных станций для задач аудиопроизводства (Digital Audio Workstation — DAW), системным инженерам предписывается отдавать предпочтение материнским платам с классическими HDA-контроллерами, избегая решений на базе USB-кодеков.

6. Инструментальное тестирование и объективные метрологические измерения

Оценка качества звукового тракта интегрированной системы в рамках технического аудита не может и не должна опираться на субъективное психоакустическое восприятие пользователя. Для проведения верификации заявленных параметров применяются специализированные программно-аппаратные комплексы (например, RightMark Audio Analyzer — RMAA) и внешние осциллографы, которые формируют замкнутую петлю маршрутизации (Loopback) от линейного выхода тестируемой платы (Line-Out) к линейному входу эталонного прецизионного интерфейса.

В ходе прецизионного анализа фиксируются следующие ключевые метрики деградации сигнала:

Метрика измерения	Физический смысл и методика	Целевые показатели (Premium Implementation)	Источник данных (Каталог)
Неравномерность АЧХ (Frequency Response)	Отклонение амплитуды тестового синусоидального сигнала в полосе частот от 20 Гц до 20 кГц. Показывает качество разделительных конденсаторов.	Не более ±0.05 дБ	сайт andpro.ru
Уровень шума, RMS (Noise Level)	Измерение шумовой полки в отсутствие полезного сигнала. Индикатор качества LDO-фильтров и изоляции слоев печатной платы.	Менее -110 дБ (А-взвешенный)	сайт andpro.ru
Коэффициент нелинейных искажений (THD)	Фиксация появления паразитных гармоник, кратных основной (фундаментальной) частоте подаваемого сигнала при максимальной амплитуде.	Менее 0.003%	сайт andpro.ru
Интермодуляционные искажения (IMD)	Отражает генерацию новых частот-комбинаций (суммы и разности) при одновременном воспроизведении двух синусоидальных сигналов (обычно 60 Гц и 7 кГц).	Менее 0.005%	сайт andpro.ru
Взаимопроникновение каналов (Stereo Crosstalk)	Измерение уровня сигнала правого канала, паразитно наведенного в левом канале. Напрямую зависит от качества разводки дорожек на PCB.	Ниже -100 дБ на частоте 1 кГц	сайт andpro.ru

Тестирование подтверждает, что при грамотной реализации обвязки и изоляции, материнские платы на базе ALC1220 демонстрируют инструментальные показатели, вплотную приближающиеся к теоретическому пределу самого полупроводникового кристалла, обеспечивая превосходную линейность.

7. Границы применимости и переход к дискретным решениям

Синтезируя данные технического аудита, можно строго очертить границы применимости интегрированных аудиоподсистем. Кодеки класса ALC1220, а также аппаратные реализации ALC4080 в системах с оптимизированными DPC-задержками, обладают достаточным динамическим диапазоном, мощностью выходного буфера и низким уровнем шума для покрытия потребностей 95% пользовательских сценариев. Интегрированного звука премиального уровня более чем достаточно для мультимедийных задач, видеоконференций и гейминга с использованием потребительских гарнитур.

Однако анализ выявляет классы задач, при которых технические ограничения интегрированных систем становятся непреодолимым барьером, требующим интеграции аппаратного обеспечения из категорий специализированных звуковых карт и внешних аудиоинтерфейсов.

К числу таких критических сценариев относятся:

• Экстремальное импедансное несоответствие: Эксплуатация профессиональных студийных наушников с высоким сопротивлением катушек (от 250 Ом до 600 Ом, например, классических моделей Beyerdynamic) совместно с материнскими платами на базе ALC897 или платами с урезанным операционным усилителем приведет к отсутствию контроля макродинамики и падению общей громкости ниже комфортного порога.

• Обеспечение студийного микрофонного тракта: Интегрированные кодеки физически лишены дискретных микрофонных предусилителей класса А и не способны генерировать необходимое фантомное питание (стандарт 48V) по шине, что делает невозможным прямое подключение профессиональных конденсаторных студийных микрофонов.

• Изоляция от системных прерываний: В ситуациях, когда вычислительная станция базируется на сложной конфигурации оборудования (мощные GPU, RAID-массивы, многогигабитные сетевые карты), генерация паразитных артефактов на разделяемой шине USB делает недопустимым мониторинг и запись звука в реальном времени. В данном сценарии инсталляция дискретной звуковой карты с прямым подключением по шине PCI-Express, оснащенной собственным цифровым сигнальным процессором, радикально решает проблему аппаратных прерываний, полностью обходя перегруженный программный стек USB-контроллера чипсета. Вынос ЦАП во внешний экранированный корпус дополнительно обеспечивает 100% гальваническую и пространственную развязку от электромагнитных полей, индуцируемых фазами питания материнской платы.

Заключение

Проведенный инженерный аудит архитектуры аудиоподсистем современных системных плат позволяет сделать строгий технический вывод: объективное качество конвертации итогового аналогового сигнала детерминируется не столько номинальным классом или маркетинговым индексом центрального аудиокодека, сколько общей культурой проектирования, применяемой вендором при разработке топологии конкретной печатной платы.

Кодек начального уровня Realtek ALC897 обладает фундаментальными полупроводниковыми ограничениями по динамическому диапазону и токовой отдаче буферов, что определяет его как оптимальное решение исключительно для офисного применения и систем, где предполагается передача сырого цифрового потока (Bitstream) на внешние ресиверы. В свою очередь, аппаратная интеграция микросхем ALC1220, базирующаяся на протоколе прямого доступа к памяти HDA, на текущий момент представляет собой наиболее математически сбалансированное и отказоустойчивое инженерное решение, демонстрирующее эталонный показатель отношения сигнал/шум без подверженности программному джиттеру.

Осуществленный индустрией переход на флагманские кодеки серии ALC4080 и ALC4082, инкапсулирующие аудиопоток в интерфейс USB 2.0, обеспечивает избыточную для аналогового тракта поддержку частот дискретизации до 384 кГц, однако внедряет в архитектуру критическую зависимость от DPC-задержек и стабильности драйверов сторонних устройств. Проблематика опустошения кольцевых буферов и возникновения акустических артефактов является прямым архитектурным следствием данной топологии.

В HEDT-сегменте материнских плат наличие прецизионной пассивной обвязки (включающей использование специализированных электролитических жидкостных конденсаторов серии Nichicon Fine Gold для устранения микрофонного эффекта и потерь в аналоговых каскадах) и бескомпромиссная изоляция аналоговой зоны многослойной платы от высокочастотных гармоник подсистемы питания (VRM) оказывают статистически более значимое влияние на спектральную чистоту выходного сигнала, нежели разница в паспортных характеристиках самих кремниевых ЦАП. В случае возникновения неустранимых коллизий прерываний или необходимости работы с высокоимпедансными нагрузками, единственным инженерно-корректным путем модернизации является переход на внешний или дискретный тракт цифро-аналогового преобразования.

Технический аудит и экспертная оценка: Сергей Коваль.
